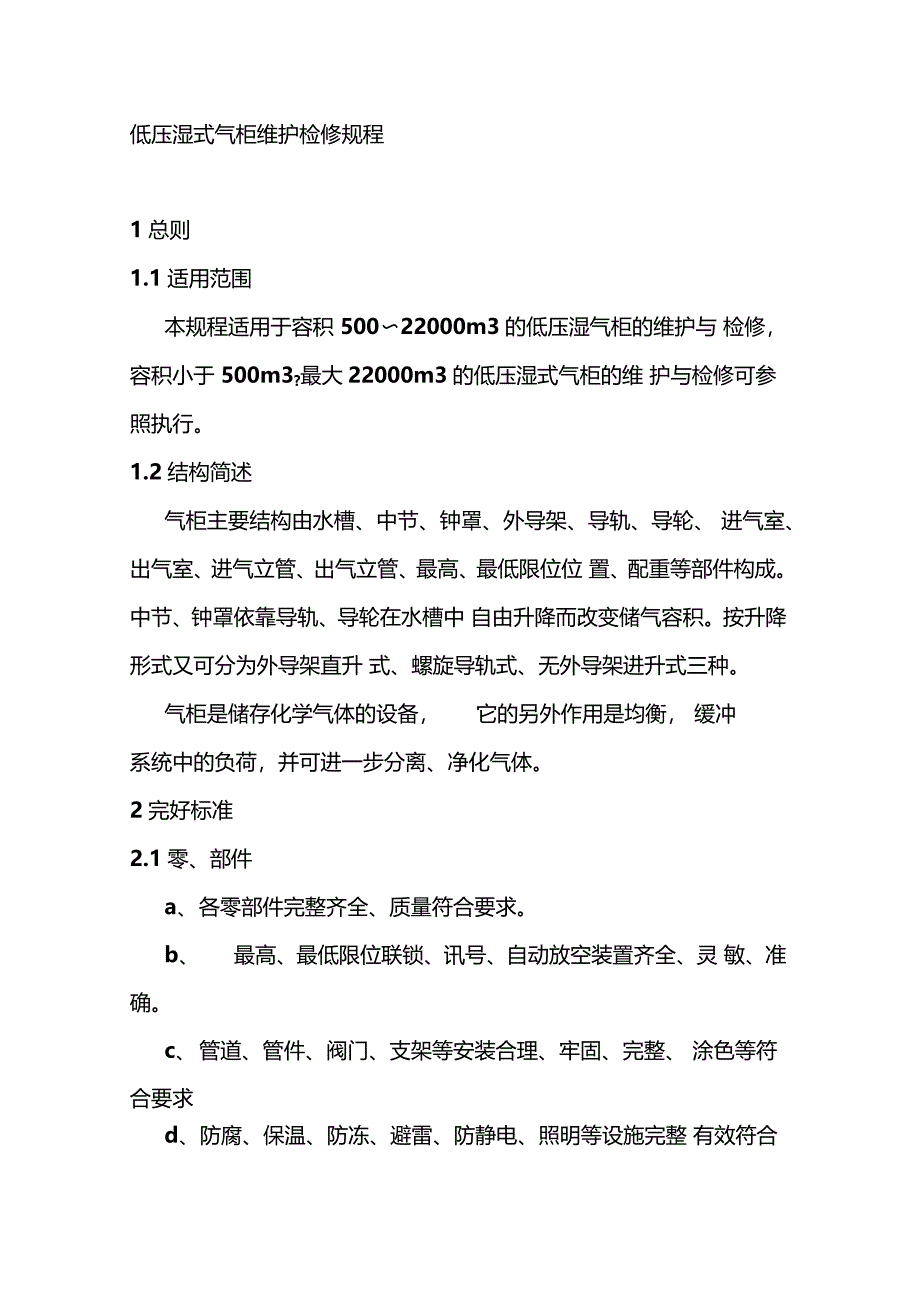

低压湿式气柜维护检修规程1总则1.1适用范围本规程适用于容积 500〜22000m3的低压湿气柜的维护与 检修，容积小于 500m3?最大22000m3的低压湿式气柜的维 护与检修可参照执行1.2结构简述气柜主要结构由水槽、中节、钟罩、外导架、导轨、导轮、 进气室、出气室、进气立管、出气立管、最高、最低限位位 置、配重等部件构成中节、钟罩依靠导轨、导轮在水槽中 自由升降而改变储气容积按升降形式又可分为外导架直升 式、螺旋导轨式、无外导架进升式三种气柜是储存化学气体的设备， 它的另外作用是均衡， 缓冲系统中的负荷，并可进一步分离、净化气体2完好标准2.1零、部件a、 各零部件完整齐全、质量符合要求b、 最高、最低限位联锁、讯号、自动放空装置齐全、灵 敏、准确c、 管道、管件、阀门、支架等安装合理、牢固、完整、 涂色等符合要求d、防腐、保温、防冻、避雷、防静电、照明等设施完整 有效符合要求2.2运行性能a、 各塔节升降正常，压力均衡，无脱轨、卡轨等现象b、 导轮、导轨润滑良好，油杯齐全，油质符合要求c、 无异常的震动，塔节间无磨擦，导轮座及导轮座接螺 栓无松动d、 储气量达到设计要求或查定能力。
2.3技术资料2.3.1设备技术档案齐全、准确应具有：a、 设备制造合格证；b、 安装使用说明书；c、 设备履历卡片；d、 设备结构及易损件图件；e、 设备运行累计时间；f、 设备缺陷及历年事故情况记录；g、 设备检修、试验与技术鉴定记录；h、 设备评级记录；I、设备润滑记录2.3.2 操作规程、维护检修规程齐全2.4设备及环境2.4.1气柜周围整齐清洁，无杂草、杂物，道路畅通242水槽壁、各塔节壁板、顶棚板无漏水漏气2.4.3 进气室、出气室的溢流水封溢流正常， 无堵塞、漏气，抽水装置齐全，应用可靠，排水阀、上水阀、放空阀等无泄漏3设备的维护3.1日常维护3.1.1气板在运行中严格执行操作规程，控制储存气体的工 艺指标，保证安全装置和防雷、防静电装置完好3.1.2 保证水槽正常液位和滚流，经常给环形水封加补充 水，冬季防止结冰3.1.3保证导轨与导轮接触良好， 到转动正常，并加油润滑3.1.4 保持进出口小室、地下室清洁，无积水，严防进出口 小室水封被封死3.1.5消除跑、冒、滴、漏3.2定期检查内容3.2.1每四小时一次检查进出口小室各阀门的开关情况，并 抽去积水3.2.2每天一次上气柜检查导轮与导轨的接触，转动情况及 水槽，环形封的水位，是否跑气、跑水现象。
3.2.3每月检查一次导轮、导轨、导轮座螺栓紧固情况，并 加油润滑3.2.4 每月检查一次进出口小室的溢流水封，必要时清洗积 垢325半年检查一次有关的安全、防雷、防静电装置326 —年检查一次气柜外壁防腐情况，并进行修补327 2~3 年进行一次内部全面检查，并结合大修处理缺陷 和全面防腐3.3常见故障处理方法现象原因处理方法整体倾斜1、储气量超过规定的储1、修理限位装置，降气容积高度到规定的操作指标2、基础沉陷2、详细检查沉陷原因3、卡轨或脱轨（螺旋式并作复位处理气柜为主）3、更换导轮，调整导轮伸缩长度环形水封跑1、水槽水位高度低于环1、水槽加水至正常液气形水封的高度位，并保持溢流2、环形水封漏水或缺水2、加水补充水量，或3、超过规定的储气容积停车检查修理水封高度3、降低高度4、卡轨致使内压超过压4、检查导轨、导轮进力冲破水封行处理，加足补充水5、中节下部腐蚀5、降低使用高度，或修理中节壁自动放空跑气1、 水封槽漏水或缺水2、 水封钟罩烂穿3、 内压过大，冲破水封1、 水封加大，使溢滚 正常2、 停止运行，检查修 理水封3、 修理卡轨等缺陷进出口小室被水封死1、 进气、出气立管腐蚀、 漏水2、 立管与水槽底连接处 的焊缝开裂漏水3、 立管与基础之间密圭寸 材料失效漏水4、 溢流水封堵塞1、 清洗溢流水圭寸，排 除积水2、 采取堵漏措施，停车全面检查修理3、 采取堵漏措施4、 清理溢流水封保持正常溢流担负压1、 最低限位联锁讯号失 效2、 进口小室水封堵死3、 操作失误1、 立即停车2、 检查溢流水封，排 除积水3、 检查卡轨原因并进 行处理，恢复钟罩自 由升降4、 操作法规定要求纠正误操作3.4紧急情况停车出现下列情况之一时必须紧急停车a、 水槽、环形水封冲破，气柜急降；b、 卡轨不升不降，压力波动大；c、 自动放空水封漏使大量漏气；d、 容积失控，限位联锁失效；e、 气柜倾斜；f、 其他意外情况。
4检修周期与检修内容中修：12〜24月 大修：60〜72月4.2检修内容4.2.1 中修a、 消除中节、钟罩壁、环形水封、顶棚板泄漏b、 水槽壁及底板检查修理c、 外导轨及立柱检查修理d、 检查、调整外导轮与导轮接触间隙，对不转动的和磨 损严重的导轮进行修理或更换e、 检查、修理外导轮和螺旋导轮的连接固定螺栓f、 气柜外部检查、修理、防腐修补g、 最高、最低限位安全联锁装置修理或调试h、 进气室、出气室的蒸汽抽水泵检查修理或更换I、 进气室、出气室内部检查，防腐修补、溢流水封清理， 检查修理或更换J、 自动放空各部检查修理或更换K所有阀门、管道检查修理或更换L、照明、防雷、防静电装置检查调试m地下室凝土构件检查处理422大修a、 包括中修内容b、 水槽检查修理，工字钢托座检查修理或更换c、 内导轨、立柱、构件检查测量，视情况修理或更换d、 外导轨、导架检查测量，视情况修理或更换e、 中节上、下水圭寸槽、钟罩下水圭寸槽检查检查，视情况 整形，修理或局部更换f、 中节、钟罩环形水封蒸汽加热管检查或更换g、 中节、钟罩壁板、顶棚板、骨架检查修理，视情况局 部更换h、 进气室、出气室、进气立管、出气立管检查修补或更 换。
I、 气柜水槽下沉量，倾斜情况检查测量校正J、 自动放空的水封、钟罩、放空管、手动放空阀检查修 理或更换k、 配重块检查修理或更换，调整配重l、 内外壁全面防腐m上水管、放水管修补5检修方法及质量5.1材料a、 气柜检修用的型钢、钢板、钢管、焊接用材、油漆等 要符合设计要求，并有出厂合格证明书或材料复验证明书b、 用于壁板和钟罩的顶棚钢板必须加以选择，锈蚀、麻 点、凹陷严重的一律不得使用5.2预制件a、 立柱在下料前均应检查调直，预制好的立柱断面扭曲 不大于2mm纵向直线度全长不大于 3mmb、 螺旋导轨加工后其弯曲弧度偏差为： 径向土 5mm侧向 ± 3mmc、 气柜内导轨纵向直线度全长 3mm外导轨纵向直线度 全长为5mmd、 导轨、立柱自身对接采用 V型皮口，对接焊缝的焊接 工艺及选用的焊条必须根据导轨，立柱材质确定，焊缝凸起部分必须磨平e、 导轨下部垫板对接焊缝应在导轨并接前焊好，对接两 弧之间不许有错边，焊接后两面凸出部分必须磨平f、 钢板、型钢成型后要喷砂，除锈、防腐、涂底漆二道， 面漆一道，焊缝处留出 30mm不涂漆5.3水槽、中节、钟罩5.3.1水槽底板不得有焊缝，发现裂缝时应把裂缝处清理干 净，然后焊补，焊好后打平，在贴焊上一块钢板。
532 工字钢托座用光学水平仪找平，相邻托座水平允差土2mm直径方向对称托座水平允差土 5mm533焊缝不得有裂纹、夹渣、气孔等焊接缺陷，咬边凹陷不得超过0.5mm,超过时应打磨后补焊5.3.4 钢板放样划线的样冲眼深不得超过 0.5mm5.3.5 水封槽要以工字钢托座为基准找水平，整个圆周上的水平误差不得大于 10mm5.3.6 水封槽宽度允差土 3mm挂圈板垂直度向水封立板侧 不大于10mm向下圈板侧不大于 5mm上圈板侧垂直允差向 外径方向不大于 3mm5.3.7 中节上水封的水平板在整个圆圈上的平面度为 10mm水封立板其全高垂直允差； 侧向挂圈板侧不大于 10mm侧向 上圈板侧不大于5mm5.3.8 上圈板和下圈板的直径允差不大于 15mm5.3.9 中节、钟罩的上圈板与下圈板组成垂直主工业区 2mm水平偏差不大于 5mm直径偏差土 10mm5.3.10各塔节壁板垂直度为全高的 1/1000，局部凹凸不大于30mm壁板组装焊接时应注意被导轨垫板覆的焊缝的焊 接，保证严密性5.3.11下水封焊缝注水试漏合格，其他焊接按 JB2880《钢制焊接常压容器技术条件》的规定施工焊接5.4 气柜立柱、导轨、导轮5.4.1立柱检修后的垂直度为高度的 1/1000，主立柱中心， 沿圆周方向的允差不大于 10mm两主立柱间的水平玄长允差 不大于5mm5.4.2导轨更换安装时必须检查直线度，并进行修整，其径向和切向垂直度为全高的 1/1000，且不大于15mm5.4.3 外导轨与导轨接触平面不应有大于 2mm的凸出不平点，接缝要磨平；相邻两导轨间的周向水平偏差值不大于5mm导轨位置校正合格后，上部应作临时固定，再进行焊 接。
5.4.4当壁板局部凹凸使导轮安装时达不到规定要求时，可 适当调整导轨和壁板间的连接棉板，使导轨安装符合要求5.4.5 导轮轴与孔为间隙配合 H11/d11，组装必须清洗，加足润滑脂，转动自如5.4.6安装导办前必须复查内外导轨的垂直度，并根据检查 结果确定导轮位置，当导轨上端向内倾斜时内导轮应留出与 倾斜量相等的空隙反之，则内导轮应要紧靠导轨安装5.4.7外导轮与支架脚同时装配而成的，其位置与每根导轨 相对，当中节位置偏移，上水圭寸与外导轨距离增大时，应相 应调整导轮或支架脚位置， 使导轮与导轨紧贴，并予以固定5.4.8 导轮轴要水平安装，并与通过导轮中心圆周成切线 5.5拱顶骨架5.5.1拱顶骨架的主、次梁安装前必须检查预制件的长度和 形状偏差，直梁的直线度为20mm拱形梁的线轮廓度为 20mm 5.5.2中心环位置及标高要符合设计要求，并作预先校正， 然后安装主梁，应对称安装成十字形，再对称安装其余梁， 相对的主染必须通过中心环的中心，并成一直线，其相对于 中心的偏移量不大于 5mm5.5.3 拱顶骨架直径偏差土 10mm水平偏差不小于 5mm垂直度为10mm5.6水槽内立管、配重块5.6.1水槽仙立管的垂直度为全高的 1/1000，钟罩顶盖上的切断套筒和立管有足够的间隙，中心偏差不大于 10mm5.6.2 配重块应逐个称量，分组组合，重量相等的两组对称 布置。
5.7防腐5.7.1气柜立柱，平台等钢构件应及时防腐，在防腐前应将 构件表面铁锈惯用语各种杂物清除干净，直到可见金属本 色5.7.2气柜中节、钟罩及水槽内表面的防腐层情况每年至少检查一次，并做好相关记录5.7.3各中节、钟罩内表面防腐层已损坏， 应及时进行防腐，防腐层做好后，严禁施焊及氧割5.7.4中节、钟罩、水槽内表面防腐前，应对表面进行彻底 除锈及油污上一遍防腐层干了后，和能做下遍防腐层，整 个防腐层彻底干透后，水能往气柜水槽里注水5.7.5气柜各部分防腐质量应符合有关规定5.7.6 1#气柜不锈钢部分不。
