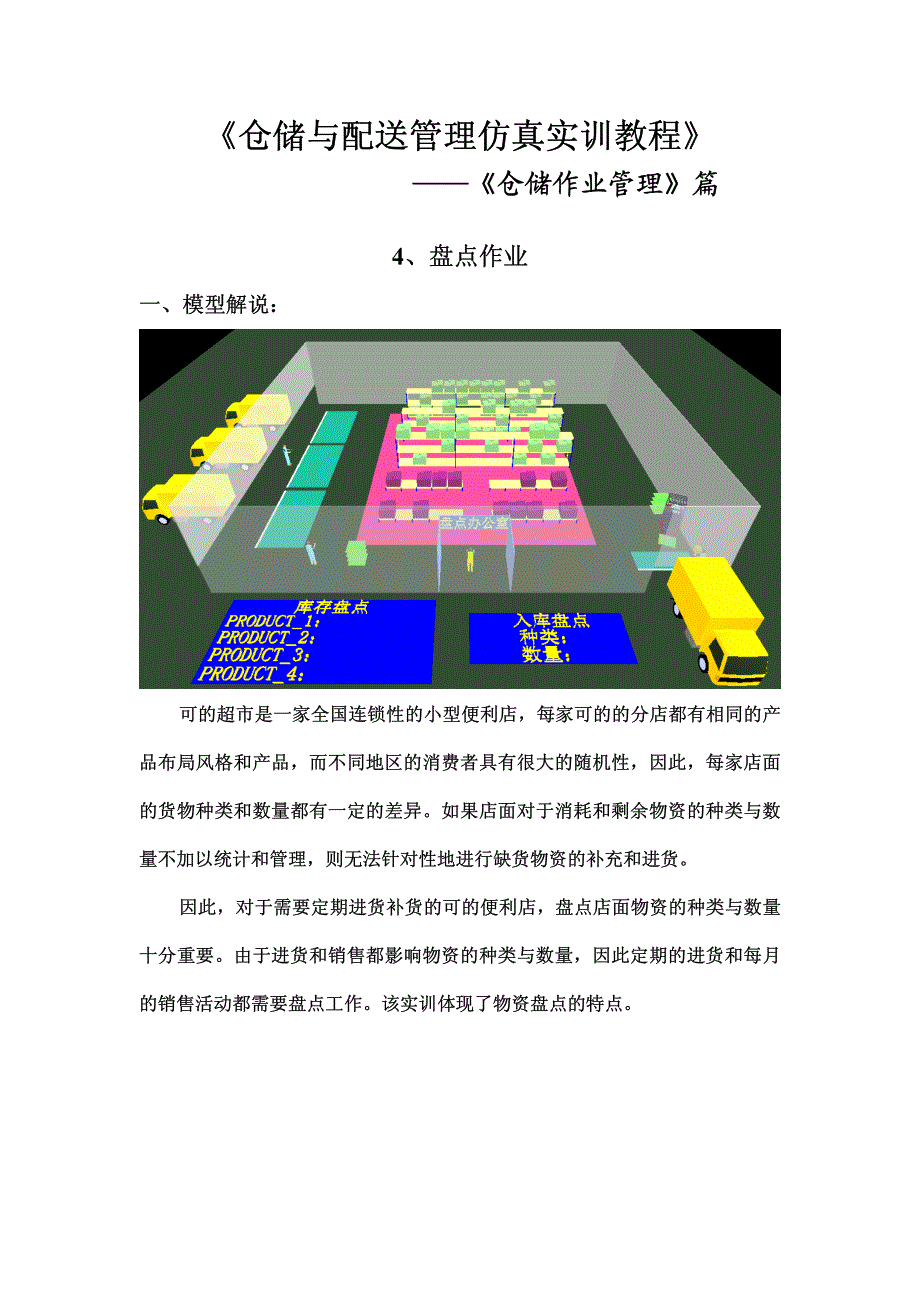

《仓储与配送管理仿真实训教程》《仓储与配送管理仿真实训教程》 ——《仓储作业管理》篇 ——《仓储作业管理》篇 4、盘点作业、盘点作业 一、模型解说：一、模型解说： 可的超市是一家全国连锁性的小型便利店，每家可的的分店都有相同的产品布局风格和产品，而不同地区的消费者具有很大的随机性，因此，每家店面的货物种类和数量都有一定的差异如果店面对于消耗和剩余物资的种类与数量不加以统计和管理，则无法针对性地进行缺货物资的补充和进货 因此，对于需要定期进货补货的可的便利店，盘点店面物资的种类与数量十分重要由于进货和销售都影响物资的种类与数量，因此定期的进货和每月的销售活动都需要盘点工作该实训体现了物资盘点的特点 可的超市是一家全国连锁性的小型便利店，每家可的的分店都有相同的产品布局风格和产品，而不同地区的消费者具有很大的随机性，因此，每家店面的货物种类和数量都有一定的差异如果店面对于消耗和剩余物资的种类与数量不加以统计和管理，则无法针对性地进行缺货物资的补充和进货 因此，对于需要定期进货补货的可的便利店，盘点店面物资的种类与数量十分重要由于进货和销售都影响物资的种类与数量，因此定期的进货和每月的销售活动都需要盘点工作。
该实训体现了物资盘点的特点 二、建立模型：二、建立模型： 第一步：新建文件第一步：新建文件 1、打开、打开 RaLC 仿真软件，并新建文件（仿真软件，并新建文件（. emu） 2、点击工具栏网格、点击工具栏网格按钮，显示网格按钮，显示网格 第二步：建立入库部分第二步：建立入库部分 1、卸货区：、卸货区： A、建立“XML 计划管理器” 在“设备栏”中点击“XML 计划管理器”按 钮，修改“名称”为“XML” B、建立“进货物品生成器” 点击“作业管理器关联设备（M） ”菜单中选择 “进货物品生成器（卡车进货） ”选项 C、修改“进货物品生成器“名称在“进货物品生成器”右键菜单“属性” 中选择“概要”选项卡，修改“名称”为“SP_PART_SOURCE” D、点击“设备栏”上“直线传送带”，右键菜单“逆时针旋转 90 度” E、建立暂存区点击“作业管理器关联设备（M） ”菜单中选择“暂存区” ①修改尺寸，在“暂存区”右键菜单“属性”中选择“尺寸” ，如图： ②修改最大货物数，在“暂存区”右键菜单“属性”中选择“要素/控制” ，如 图： F、新建作业员 ①点击“设备栏”中“XML 作业管理器”设备，新建作业管理器。
②选择“XML 作业管理器”右键菜单中“添加作业员” ③读取作业文件：在“XML 作业管理器”属性“概要”选项卡中，点击“作业文件 1” 、 “作业文件 3”按钮，分别读入路径“/《盘点作业》/命令文件” 下的“卸货作业员.dat” 、 “返回作业.dat” 如图： ④命令文件编写方法请参照《RaLC 系列软件操作说明书（智能版专用） 》 G、连接设备： ①右键单击“XML 计划管理器” ，选择“与计划对象设备相连(B)”连接到“进 货物品生成器” 如图： ②双击“进货物品生成器”连接到“直线传送带” 如图： ③右键点击“直线传送带” ，选择“与作业管理器（物品到达时）相连(J)”连 接到“XML 作业管理器” 如图： ④右键点击“XML 作业管理器” ，选择“与目标设备 1 相连” ，连接到“暂存 区” 如图： 2、建立货架区、建立货架区 A、新建“货架区 2” ：点击设备栏中“货架区 2”按钮 B、修改“货架区 2”属性 ①在“货架区 2”右键菜单选择“顺时针旋转 90 度” ②更改“货架区 2”的尺寸：在“货架区 2”右键菜单“属性”中选择“尺寸” ， “仓库的宽度”改为“15000” 、 “仓库的长度”改为“11000” 、 “货架的间隔” 改为“3000” 。
如图： ③修改“货架区 2”的作业区域：在“货架区 2”右键菜单“属性”中选择“要 素/控制”把“作业区域”改为“01” 如图： C、在“货架区 2”中添加货架：在“货架区 2”右键菜单中选择“添加货架” ， 同样方法添加第 3 个货架，修改货架属性 ①在“色/形”选项卡中，更改“货架的颜色”与“栏杆的颜色” 如图： ②其他属性均沿用默认值， 无需更改 （注： 属性对话框详细介绍请查阅 《RaLC 系列软件操作说明书》 ） D、新建“货架区 2” ：点击设备栏中“货架区 2”按钮 E、修改“货架区 2”属性 ①在“货架区 2”右键菜单选择“顺时针旋转 90 度” ②更改“货架区 2”的尺寸：在“货架区 2”右键菜单“属性”中选择“尺寸” ， “仓库的宽度”改为“7500” 、 “仓库的长度”改为“7000” 如图： ③修改“货架区 2”的作业区域：在“货架区 2”右键菜单“属性”中选择“要 素/控制”选项卡， “档数”为“5” 、 “档内格数”为“1” 、 “货架的层数”为“1” 、 “货架位数”为“5” 、 “作业区域”改为“02” 如图： F、在“货架区 2”中添加货架：在“货架区 2”右键菜单中选择“添加货架” ， 同样方法添加 2 个货架，修改货架属性。
①在“色/形”选项卡中，更改“货架的颜色”与“栏杆的颜色” 如图： ②其他属性均沿用默认值， 无需更改 （注： 属性对话框详细介绍请查阅 《RaLC 系列软件操作说明书》 ） ③选择此货架区 2 使用《Ctrl+C》复制，并《Ctrl+V》粘贴 ④修改两个货架的“排 ID”分别为“3”和“4” 如图： 3、建立入库区建立入库区 A、建立入库“XML 作业管理器” ，修改“名称”为“TaskMaster_rk” ①点击“设备栏”中“XML 作业管理器”设备，新建作业管理器 ②选择“XML 作业管理器”右键菜单中“添加作业员” ，如图： ③更改“作业员”颜色及形状：在“作业员”右键菜单“属性”选项卡中选择 “色/形” 如图： ④读取作业文件：在“XML 作业管理器”属性“概要”选项卡中，点击“作 业文件 1” 、 “作业文件 3”按钮，分别读入路径“/《盘点作业》/命令文件” 下的“托盘入库（含入库盘点）.dat” 、 “返回作业.dat” 如图： ⑤命令文件编写方法请参照《RaLC 系列软件操作说明书（智能版专用） 》 B、建立提供托盘的“XML 作业管理器” ①点击“设备栏”中“XML 作业管理器”设备，新建作业管理器，如图： ②读取作业文件：在“XML 作业管理器”属性“概要”选项卡中，点击“作 业文件 1” 、 “作业文件 3”按钮，分别读入路径“/《盘点作业》/命令文件” 下的“提供托盘.dat” 、 “返回作业.dat” 。
如图： ③命令文件编写方法请参照《RaLC 系列软件操作说明书（智能版专用） 》 C、建立初始库存设定管理器在“设备栏”中选择“初始库存设定管理器”按钮 放置在入库叉车附近, 修改 “名称” 为 “STOCK_PALLET_MANAGER” D、写 3D 文字“入库盘点”与“种类：数量： ” ：点击“特殊设备（3） ”菜单 中“3D 文字” 输入文字、更改“色/形”及“形状” “种类：数量： ”3D 文 字设备名修改为“3D_TEXT_IN” 如图： E、建立“托盘供应器” 点击“设备栏”上“托盘供应器” F、连接设备： ①右键单击“暂存区” ，选择“补充要求”连接到“提供托盘”的“XML 作业 管理器” 如图： ②右键单击“提供托盘”的“XML 作业管理器” ，选择“与目标设备 1 相连” 连接到“托盘供应器” 如图： ③右键点击“提供托盘”的“XML 作业管理器” ，选择“与志愿者相连”连接 到“入库”的“XML 作业管理器” 如图： ④右键单击“暂存区” ，选择“补充要求”连接到“提供托盘”的“XML 作业 管理器” 如图： ⑤右键单击“入库”的“XML 作业管理器” ，选择“与目标设备 1 相连”连接 到“初始库存设定管理器” 。
如图： ⑥右键点击“初始库存设定管理器” ，选择“与仓库相连” ，连接到 3 个“货架区 2” ⑦右键单击“入库”的“XML 作业管理器” ，选择“与目标设备 2 相连”连接 到“种类：数量： ” “3D 文字” 如图： G、右键单击“暂存区”在“属性”中选择“概要”选项卡设置“承载物上 货物满载时的作业要求”为“有效” ， “选择作业管理器”为“入库”的“XML 作业管理器”名称为“TaskMaster_rk” 如图： H、在“文件”菜单“打开设备库选项(L)...”选项，从模型路径下“设备库” 文件夹中导入“卡车（黄色） ” 如图： 第三步：建立出库部分第三步：建立出库部分 1、建立暂存区与部件消灭器点击“作业管理器关联设备（、建立暂存区与部件消灭器点击“作业管理器关联设备（M） ”菜单中选择“暂 存区”和点击“设备栏”中“部件消灭器”） ”菜单中选择“暂 存区”和点击“设备栏”中“部件消灭器”按钮 A、修改尺寸，在“暂存区”右键菜单“属性”中选择“尺寸” ，长度：3000、 高度：1000、宽度：6000如图： B、修改投入方向，在“暂存区”右键菜单“属性”中选择“要素/控制” ， “作 业要求小组”设定为“1” 、 “投入方向”改为“背面” 。
如图： C、建立同样的两个暂存区、作业要求小组分别为“2”和“3” ；与暂存区相 对应的“部件消灭器”的作业要求小组与暂存区相同设定 2、新建装货作业员新建装货作业员 A、点击“设备栏”中“XML 作业管理器”设备，新建作业管理器 B、选择“XML 作业管理器”右键菜单中“添加作业员” 读取作业文件：在“XML 作业管理器”属性“概要”选项卡中，点击“作业 文件 1” 、 “作业文件 3”按钮，分别读入路径“/《盘点作业》/命令文件”下 的“装货作业员.dat” 、 “返回作业.dat” 如图： D、命令文件编写方法请参照《RaLC 系列软件操作说明书（智能版专用） 》 E、修改模式，在“XML 作业管理器”右键“属性”选项“概要”选项卡“基 本控制”区域选择“直接模式” 如图： 3、新建出库作业员新建出库作业员 A、点击“设备栏”中“XML 作业管理器”设备，新建作业管理器 B、选择“XML 作业管理器”右键菜单中“添加作业员” C、读取作业文件：在“XML 作业管理器”属性“概要”选项卡中，点击“作 业文件 1” 、 “作业文件 3”按钮，分别读入路径“/《盘点作业》/命令文件” 下的“出库作业员.dat” 、 “返回作业.dat” 。
如图： D、命令文件编写方法请参照《RaLC 系列软件操作说明书（智能版专用） 》 4、建立“托盘供应器” 点击“设备栏”上“托盘供应器”、建立“托盘供应器” 点击“设备栏”上“托盘供应器” 5、连接设备： 、连接设备： A、 右键单击 “XML 计划管理器” ， 选择 “与计划对象设备相连(B)” 连接到 “装 货”的“XML 作业管理器” 如图： B、右键点击“XML 作业管理器” ，选择“与目标设备 1 相连” ，连接到“托 盘供应器” 如图： C、右键点击“暂存区” ，选择“与作业管理器相连”连接到“出库” “XML 作业管理器” ，相同方法其他两个暂存区与“XML 作业管理器”连接如图： D、右键点击“XML 作业管理器” ，选择“与目标设备 1 相连”连接到“部件 消灭器” ，相同方法其他两个“部件消灭器”连接如图： 6、设置“暂存区”的“作业要求设定” 在“暂存区”右键菜单“属性”选项“作、设置“暂存区”的“作业要求设定” 在“暂存区”右键菜单“属性”选项“作 业要求设定”选项卡“承载物的作业要求”选择“有效” 、选择“作业管理器” 业要求设定”选项卡“承载物的作业要求”选择“有效” 、选择。
