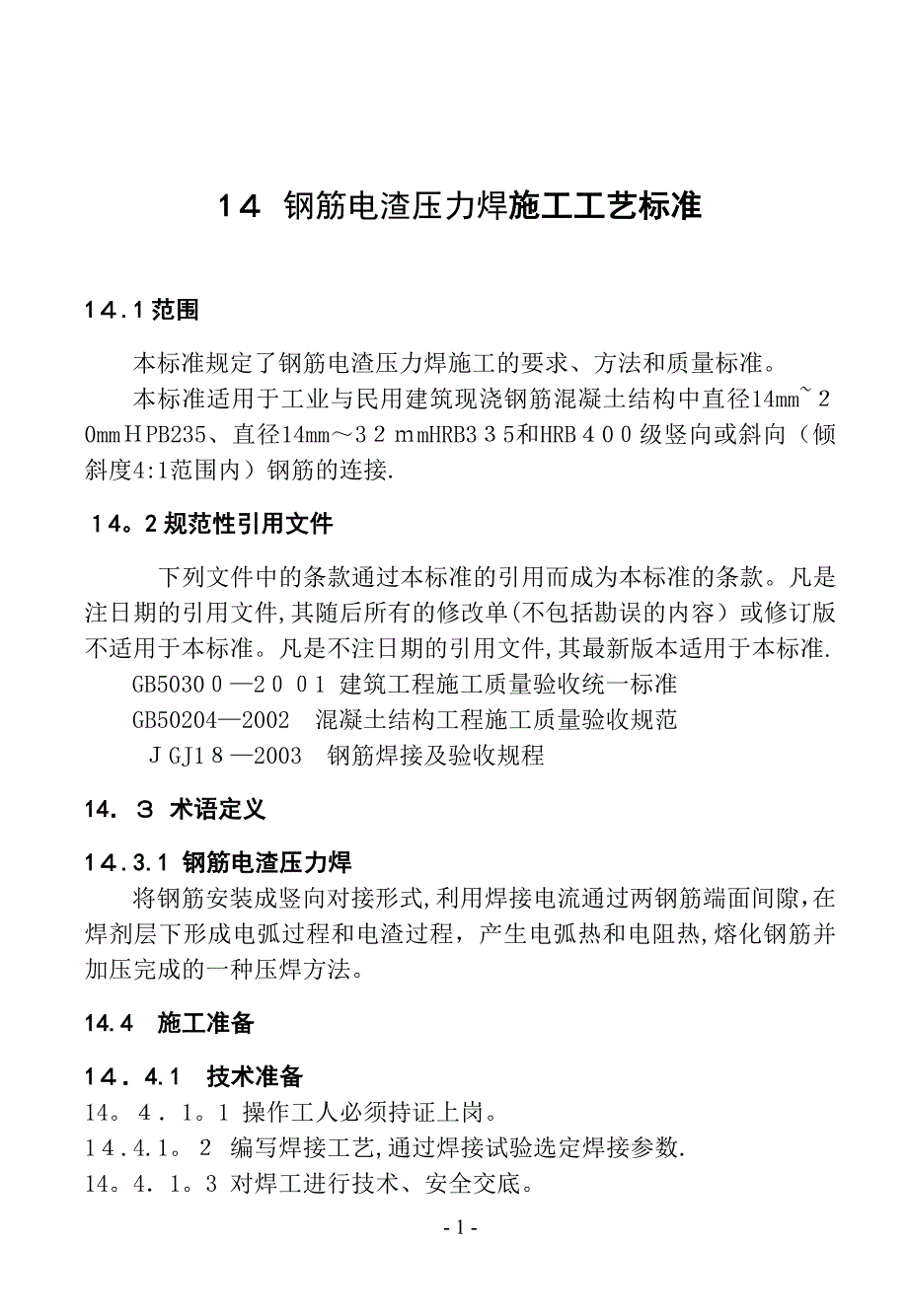

1４ 钢筋电渣压力焊施工工艺标准1４.1范围本标准规定了钢筋电渣压力焊施工的要求、方法和质量标准本标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14mm~２0mmＨPB235、直径14mm～3２ｍmHRB3３5和HRB４0０级竖向或斜向（倾斜度4:1范围内）钢筋的连接.１42规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容）或修订版不适用于本标准凡是不注日期的引用文件,其最新版本适用于本标准.GB5030０—2００1 建筑工程施工质量验收统一标准 GB50204—2002 混凝土结构工程施工质量验收规范 ＪGJ1８—2003 钢筋焊接及验收规程14．３ 术语定义1４.3.1 钢筋电渣压力焊将钢筋安装成竖向对接形式,利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热,熔化钢筋并加压完成的一种压焊方法14.4 施工准备1４．4.1 技术准备141 操作工人必须持证上岗1４.4.1２ 编写焊接工艺,通过焊接试验选定焊接参数.143 对焊工进行技术、安全交底1４.4。
２ 物资准备144．2.１ 钢筋:钢筋的牌号、直径必须符合设计要求,有出厂质量证明书及复试报告单，进口钢筋还应有化学复试单，并应有焊接性试验报告４.2.２ 焊剂a) 焊剂的性能应符合GB５293碳素钢埋弧焊用焊剂的规定常用焊剂型号HJ４31,为熔炼型高锰高硅低氟焊剂或者HJ３30,为中锰高硅低氟焊剂b） 焊剂应存放在干燥的库房内，防止受潮.如受潮,使用前须经250~3０0℃烘焙2hc） 使用中回收的焊剂,应除去熔渣和杂物，并应与新焊剂混合均匀后使用d) 焊剂应有出厂合格证１４.4.3 施工设施准备１44.３.1 施工机械焊接电源（宜采用次级空载电压较高的交流或直流焊接电源一般３2mm直径及以下的钢筋焊接时,可采用额定电流为６30A的焊接电源）、控制箱、焊接夹具等．14.4.３.2 工具用具防护深色眼镜、电焊手套、绝缘鞋３ 监测装置钢尺14.44 作业条件准备14４.1 焊工必须持有有效的焊工考试合格证2 设备应符合要求焊接夹具应有足够的刚度,在最大允许荷载下应移动灵活，操作方便焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏电压表、时间显示器应配备齐全，以便操作者准备掌握各项焊接参数。
１4.4.４.3 电源应符合要求当电源电压下降大于５%,则不宜进行焊接.14．5 施工工艺14．51 施工工艺流程本工艺流程见图14—1１4—１ 钢筋电渣压力焊施工工艺流程图1４.5．２ 操作要求１4１ 检查设备、电源,确保随时处于正常状态，严禁超负荷工作钢筋电渣压力焊示意见图14—２.１－上钢筋;2－焊剂盒；3-下钢筋;４-焊接夹具；5-焊钳;6－焊接电源；7-控制箱图14-2 钢筋电渣压力焊示意图14.5.2.２ 钢筋端头制备:钢筋安装之前,焊接部位和电极钳口接触的(１50mm区段内)钢筋表面上的锈斑、油污、杂物等应清除干净,钢筋端部若有弯折、扭曲,应予以矫直或切除，但不得用锤击矫直３ 选择焊接参数a) 钢筋电渣压力焊的焊接参数主要包括:焊接电流、焊接电压和焊接通电时间，参见表14－1采用专用焊剂或自动电渣压力焊机时，应根据焊剂或焊机使用说明书中推荐数据,通过试验确定b) 不同直径钢筋焊接时，上下两钢筋轴线应在同一线上４ 安装焊接夹具和钢筋a） 夹具的下钳口应夹紧于钢筋端部的适当位置,一般为1/2焊剂罐高度偏下５mm~10mm,以确保焊接处的焊剂有足够的掩埋深度ｂ) 上钢筋放入夹具钳口后，调准动夹头的起始点,使上下钢筋的焊接部位处于同轴状态，方可夹紧钢筋。
ｃ） 钢筋一经夹紧，严防晃动,以免上下钢筋错位和夹具变形14．５5 安放引弧用的钢丝球,安放焊剂罐、填装焊剂.14６ 试焊、作试件，确定焊接参数：在正式进行钢筋电渣压力焊之前,必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数合格后，方可正式生产.当采用自动控制焊接设备时,应按照确定的参数设定好设备的各项控制数据，以确保焊接接头质量可靠表14—1 钢筋电渣压力焊焊接参数 钢筋直径（ｍm)焊接电流（A)焊接电压（Ｖ)焊接通电时间(s）电弧过程电渣过程电弧过程电渣过程14２０0~２2035~45１8~22123１620０～25０１441８250~３０0１5520300～3５０17５2235０～40０１86254０0~45０21628500～5５0246３260０~65０2771４7 施焊操作要点a） 闭合回路、引弧：首先接通电源,再通过操纵杆或操纵盒上的开关,在钢筋端面之间引燃电弧，开始焊接b) 电弧过程:引燃电弧后，应控制电弧电压值,借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程,使焊剂不断熔化而形成渣池c)电渣过程：随后逐渐下送钢筋，使上钢筋端部插入渣池,电弧熄灭，进入电渣过程的延时,使钢筋全断面加速熔化.d)挤压断电:迅速下送上钢筋,使其端面与下钢筋端面相互接触,挤出熔渣和熔化金属,同时切断焊接电源。
ｅ）接头焊毕，应停歇２0s~３0s后（在寒冷地区施焊时,停歇时间应适当延长），才可回收焊剂和卸下焊接夹具．1４8 在钢筋电渣压力焊的焊接生产中，焊工应认真进行自检,若发现偏心、弯折、烧伤、焊包不正满等焊接缺陷，应切除接头重焊,并查找原因,及时消除切除接头时，应切除钢筋的热影响区,即离焊缝中心约为１．１倍钢筋直径的长度范围.14.5３ 季节性施工 14.5.3．1 电渣压力焊可在负温条件下进行,但当环境温度低于—２0℃时,则不宜进行施焊２ 雨天、雪天不宜进行施焊,必须施焊时，应采取有效的遮蔽措施，焊后未冷却的接头，应避免碰到冰雪1４.6 质量控制14.６．1 主控项目１４1 钢筋的牌号和质量，必须符合设计要求和有关标准的规定进口钢筋需先经过化学成分检验和焊接试验,符合有关规定后方可焊接.14.6.1．2 钢筋的规格，焊接接头的位置，同一区段内有接头钢筋面积的百分比,必须符合设计要求和施工规范的规定1.3 电渣压力焊接头的质量检验,应分批进行外观检查和力学性能检验，并应按下列规定作为一个检验批:在浇注钢筋混凝土结构中,应以30０个同牌号钢筋接头作为一批；在房屋结构中,应在不超过二楼层中3００个同牌号钢筋接头作为一批；当不足300个接头时,仍应作为一批，每批随机在现场切取3个接头做拉伸试验。
注:在同一批中若有几种不同直径的钢筋焊接接头,应在最大直径钢筋接头中切取3个试件.拉伸试验结果应符合下列要求:a) 3个热轧钢筋接头试件的抗拉强度均不得小于该牌号钢筋规定的抗拉强度;RRB400钢筋接头试件的抗拉强度均不得小于５70N／mm2;b) 至少应有２个试件断于裂缝之外，并应呈延性断裂;——当达到上述2项要求时,应评定该批接头为抗拉强度合格.-—当试验结果有2个试件抗拉强度小于钢筋规定的抗拉强度,或3个试件均在焊缝或热影响区发生脆性断裂时,则一次判定该批接头为不合格品.——当试验结果有1个试件的抗拉强度小于规定值,或2个试件在焊缝或热影响区发生脆性断裂，其抗拉强度均小于钢筋规定抗拉强度的1１０倍时,应进行复验复验时应切取6个试件复验结果，当仍有1个试件的抗拉强度小于规定值,或有３个试件断于焊缝或热影响区,呈脆性断裂，其抗拉强度小于钢筋规定抗拉强度的1．10倍时，应判定该批接头为不合格品．注：当接头试件虽断于焊缝或热影响区，呈脆性断裂,但其抗拉强度大于或等于钢筋规定抗拉强度的1.10倍时，可按断于焊缝或热影响区之外，呈延性断裂同等对待6．２ 一般项目14.62.１ 钢筋接头宜设置在受力较小处。
同一纵向受力钢筋不宜设置两个或两个以上接头接头末端至钢筋弯起点的距离不应小于钢筋直径的１0 倍2 受力钢筋设置在同一构件内的接头宜相互错开.当设计无具体要求时,按《混凝土结构施工质量验收规范》GB５0２０４—２002 的有关规定执行3 外观检查ａ） 焊包饱满,四周焊包应均匀，凸出钢筋表面的高度应≥４㎜b) 钢筋与电极接触处应无烧伤缺陷c) 接头处钢筋轴线的偏移量不得超过0．1倍钢筋直径,同时不得大于2㎜d） 接头处弯折不得大于3°.e） 焊渣应清理干净14.6.3 其他质量控制要求141 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定．常用焊剂型号为HJ431,为熔炼型高锰高硅低氟焊剂或HＪ33０中锰高硅低氟焊剂２ 焊剂应存放在干燥的库房内,当受潮时,在使用前应经250~300℃烘焙2ｈ,使用中回收的焊剂应清除熔渣和杂物,并应与新焊剂混合均匀后使用3．３ 电渣压力焊焊接前应针对不同的直径钢筋确定焊接参数（焊接参数包括焊接电流、电压和通电时间）,不同直径钢筋焊接时,应按较小直径钢筋选择参数，焊接时间可延长对焊工要进行焊接参数的详细交底1４．6．3.4 注意接头位置,注意同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求.当设计无具体要求时应符合在受拉区不宜大于50%的规定,要调整接头位置后才能施焊。
1４．6.3.５ 应重视焊接全过程中的任何一个环节,以确保焊接质量,若出现异常现象，应参照附录A查找原因,及时消除7 产品防护14.７1 接头焊毕，应停歇20s~３0s后才能卸下夹具,以免接头弯折2 焊后严禁砸钢筋接头,以及往刚焊完的接头上浇水促进冷却８ 环境因素及危险源控制措施14.81 环境因素控制措施１41 钢筋废料固定收集，不得随意丢弃８．1．2 在施工前清理干净焊接钢筋下的场地，使在焊接过程中掉落的焊剂能够在焊接完后进行回收再利用14.8.１．3 搬运钢筋时要轻搬轻放,严禁随意抛掷钢筋,控制噪声排放.1４8.2 危险源控制措施14．８１ 严禁在易燃易爆气体或液体扩散区域内进行焊接作业．148．2.２ 电焊作业现场周围１0m范围内不得堆放易燃易爆物品3 焊工操作时应穿电焊工作服、绝缘鞋和戴电焊手套、防护面罩等安全防护用品9 质量记录执行本标准应形成以下质量记录： 04－B1019 技术交底记录C1402 钢材物理性能试验报告C140３ 钢材焊接性能检验报告B1０６５—０4 材料、成品、半成品、构件进场检查验收记录H６103－04 钢筋电渣压力焊接头检验批质量验收记录注：以上表式采用《陕西省建筑工程施工质量验收配套表格》所规定的表式附录A 钢筋电渣压力焊接头焊接缺陷与防止措施 钢筋电渣压力焊接头焊接缺陷与防止措施，按照表１4-2中规定的要求执行。
表14-２ 钢筋电渣压力焊接头焊接缺陷与防止措施 。
