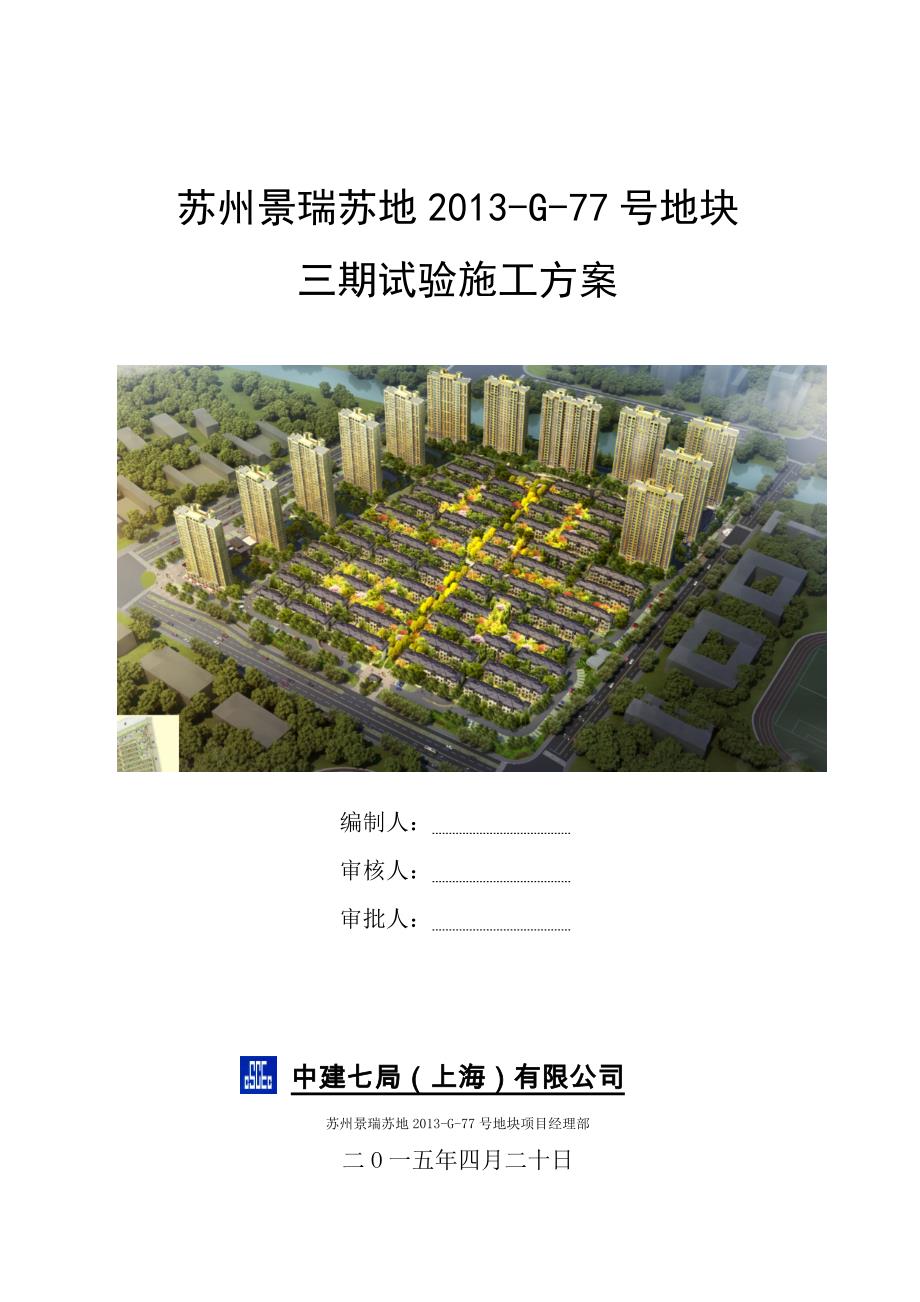

中建七局（上海）有限公司 【试验施工方案】苏州景瑞苏地2013-G-77号地块三期试验施工方案 编制人： 审核人： 审批人： 中建七局（上海）有限公司苏州景瑞苏地2013-G-77号地块项目经理部二O一五年四月二十日 中建七局（上海）有限公司 【试验施工方案】目 录1、工程概况 22、编制依据 23、各阶段结构检验及材料试验执行标准 24、各分部工程检验批计划 45、工程技术复核计划 76、混凝土、砂浆试块制作计划 137、试验计划 14主要质量控制点检验计划表 18附、主要材料检测标准及取样方法 211 中建七局（上海）有限公司 【试验施工方案】1、工程概况苏地2013-G-77号地块工程，建筑面积47587.24 m2，地下 1 层，层高 4.25 m，建筑面积 1090.60 ㎡。
74#楼为 25 层，建筑物高度为 70.0 m，层高 2.8 m；71#，72#，73#楼为 27 层，建筑物高度为 75.6 m，层高 2.8 m地上建筑面积 46496.64 ㎡首层±0.000m相当绝对标高 4.62 m；室内外高差 300 mm地基基础设计等级： 甲 级；建筑结构及构件的安全等级： 二 级；结构型式为抗震墙结构，剪力墙抗震等级： 四 级；框架抗震等级： 四 级2、编制依据 2.1项目建筑、结构等施工图2.2工程施工组织设计2.3工程项目工程量清单2.4 相关规范要求3、各阶段结构检验及材料试验执行标准土建专业的专有概念如果一个分项工程需要验评多次，那么每一次验评就叫一个检验批，行业规定：每个检验批的检验部位必须完全相同检验批只做检验，不作评定3.1地基基础工程中3.1.1土方开挖、土方回填和换填地基分项工程一般划分为一个检验批，工程量较大时，应按材料、工艺和施工部位划分，相同材料、工艺和施工部位每500㎡划分为一个检验批3.1.2降水、排水分项工程一般划分为一个检验批3.1.3复合地基的分项工程一般划分为一个检验批。
工程量较大时，应按桩的类型、工艺和施工部位划分，相同类型、工艺和施工部位每200根桩为一个检验批3.1.4桩基分项工程一般划分为一个检验批工程量较大时，应按桩的类型、工艺和施工部位划分，相同类型、工艺和施工部位每100根桩为一个检验批3.1.5基坑支护分项工程根据支护结构类型按照复合地基桩和桩基分项工程划分3.1.6基础工程可按不同地下层或变形缝来划分检验批3.2地下防水工程地下防水工程不得按不同地下层或变形缝、沉降缝和施工段划分检验批，一个单位工程地下防水工程只有一个检验批3.3砌体工程砌体工程应按楼层、变形缝、施工段划分检验批，且不超过250㎡砌体为一个检验批3.4混凝土结构工混凝土结构工程可根据工艺相同，便于控制质量的原则按结构类型、构件类型、工作班、楼层、施工段和变形缝来划分检验批其中钢筋工程（接头）可按国家现行的产品标准和相关规范执行3.5屋面工程屋面工程可按不同楼层屋面划分不同的检验批，对于同一楼层屋面不得按变形缝和施工段划分检验批3.6建筑地面工程建筑地面工程，应按楼层、施工段、变形缝来划分检验批，高层建筑标准层可按每三层作为一个检验批单层面积较大时可按500㎡为一个检验批。
3.7建筑装饰装修工程中3.7.1相同材料、工艺和施工条件的室外抹灰工程、室外饰面砖工程，室外涂饰工程每500～1000㎡划分一个检验批同样的室内抹灰工程、室内饰面砖工程、室内涂饰工程每50个自然间（大面积房间和走廓按抹灰、饰面砖和涂饰面积30㎡为一间）应划分为一个检验批3.7.2同一品种、类型和规格的木、金属、塑料门窗及门窗玻璃工程每100樘划分为一个检验批，同样的特种门工程每50樘应划分为一个检验批量大的可按楼层划分检验批3.7.3同一品种的吊顶工程、轻质隔墙工程、裱糊和软包工程每50间（大面积房间和走廓按吊顶、隔墙和裱糊面积30㎡为一间）应划分为一个检验批3.7.4相同设计、材料、工艺和施工条件的幕墙工程每500～1000㎡划分为一个检验批同一单位工程的不连续幕墙应单独划分检验批对于异型及有特殊要求的幕墙，检验批的划分应由监理（建设）单位和施工单位协商确定3.7.5细部工程按同类制品每50间（处）划分一个检验批每部楼梯应划分为一个检验批3.8防雷接地工程防雷及接地装置安装工程、人工接地装置和利用建筑物基础钢筋的接地体各为一个检验批，大型基础可按区块划分成几个检验批避雷引下线安装，6层以下建筑为1个检验批；高层建筑依压环设置间隔的层数为一个检验批；接闪器安装同一个屋面为一个检验批。
4、各分部工程检验批计划工程分部分项工程检验批计划表序号分部工程子分部工程分项工程1地基与基础无支护土方土方开挖、土方回填有支护土方降水、排水、水泥土桩、钢筋混凝土支撑地基处理高压喷射注浆地基，注浆地基桩基混凝土灌注桩（成孔、钢筋笼、清孔、水下混凝土灌注）地下防水防水混凝土，卷材防水层混凝土基础模板、钢筋、混凝土，后浇带混凝土，混凝土结构缝处理2主体结构混凝土结构模板、钢筋、混凝土、现浇结构砌体结构砖砌体，混凝土小型空心砌块砌体，填充墙砌体3建筑装饰装修地面整体面层：基层，水泥混凝土面层 抹灰一般抹灰门窗木门窗制作与安装，金属门窗安装，塑料门窗安装，特种门安装，门窗玻璃安装饰面板（砖）饰面板安装，饰面砖粘贴涂饰水性涂料涂饰 细部橱柜制作与安装，窗帘盒、窗台板和暖气罩制作与安装，门窗套制作与安装，护栏和扶手制作与安装，花饰制作与安装4建筑屋面卷材防水屋面保温层，找平层，卷材防水层，细部构造瓦屋面瓦屋面，细部构造5建筑给水、排水及采暖室内给水系统给水管道及配件安装，室内消火栓系统安装，给水设备安装，管道防腐，绝热室内排水系统排水管道及配件安装，雨水管道及配件安装室内热水供应系统管道及配件安装，辅助设备安装，防腐，绝热卫生器具安装卫生器具安装，卫生器具给水配件安装，卫生器具排水管道安装室内采暖系统管道及配件安装，辅助设备及散热器安装，金属辐射板安装，低温热水地板辐射采暖系统安装，系统水压试验及调试，防腐，绝热。
室外给水管网给水管道安装，消防水泵接水器及室外消火栓安装，管沟及井室室外排水管网排水管道安装，排水管沟与井池室外供热管网管道及配件安装，系统水压试验及调试，防腐，绝热建筑中水系统及游泳池系统建筑中水系统管道及辅助设备安装6建筑电气室外电气架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线，电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具，建筑照明通电试运行，接地装置安装变配电室变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设供电干线裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验电气动力成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，插座、开关、风扇安装电气照明安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配线，钢索配线，电缆头制作，导线连接和线路气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行。
备用和不间断电源安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机安装，不间断电源的其他功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，电缆头制作，导线连接和线路气试验，接地装置安装防雷及接地安装接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装7智能建筑通信网络系统通信系统，卫星及有线电视系统，公共广播系统办公自动化系统计算机网络系统，信息平台及办公自化应用软件，网络安全系统建筑设备监控系统空调与通风系统，变配电系统，照明系统，给排水系统，热源和热交换系统，冷冻和冷却系统，电梯和自动扶梯系统，中央管理工作站与操作分站，子系统通信接口火灾报警及消防联动系统火灾和可燃气体探测系统，火灾报警控制系统，消防联动系统安全防范系统电视监控系，入侵报警系统，巡更系统，出入口控制（门禁）系统，停车管理系统综合布线系统缆线敷设和终接，机柜、机架、配线架的安装，信息插座和光缆芯线终端的安装智能化集成系统集成系统网络，实时数据库，信息安全，功能接口电源与接地智能建筑电源，防雷及接地环境空间环境，室内空调环境，视觉照明环境，电磁环境住宅（小区）智能化系统火灾自动报警及消防动系统，安全防范系统（含电视 临近系统，入侵报警系统，巡更系统、门禁系统、楼宇对讲系统、停车管理系统），物业管理系统（多表现场计量及与远程传输系统、建筑设备监控系统、公共广播系统、小区建筑设备监控系统、物业办公自动化系统），智能家庭信息平台8通风与空调送排风系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，系统调试防排烟系统风管与配件制作，部件制作，风管系统安装，防排烟风口、常闭正压风口与设备安装，风管与设备防腐同，风机安装，系统调试除尘系统风管与配件制作，部件制作，风管系统安装，除尘器与排污设备安装，风管与设备防腐，风机安装，系统调试空调风系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，风管与设备绝热，系统调试净化空调系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，风管与设备绝热，高效过滤器安装，系统调试制冷设备系统制冷组安装，制冷剂管道及配件安装，制冷附属设备安装，管道及设备的防腐与绝热，系统调试空调水系统管道冷热（媒）水系统安装，冷却水系统安装，准凝水系统。
