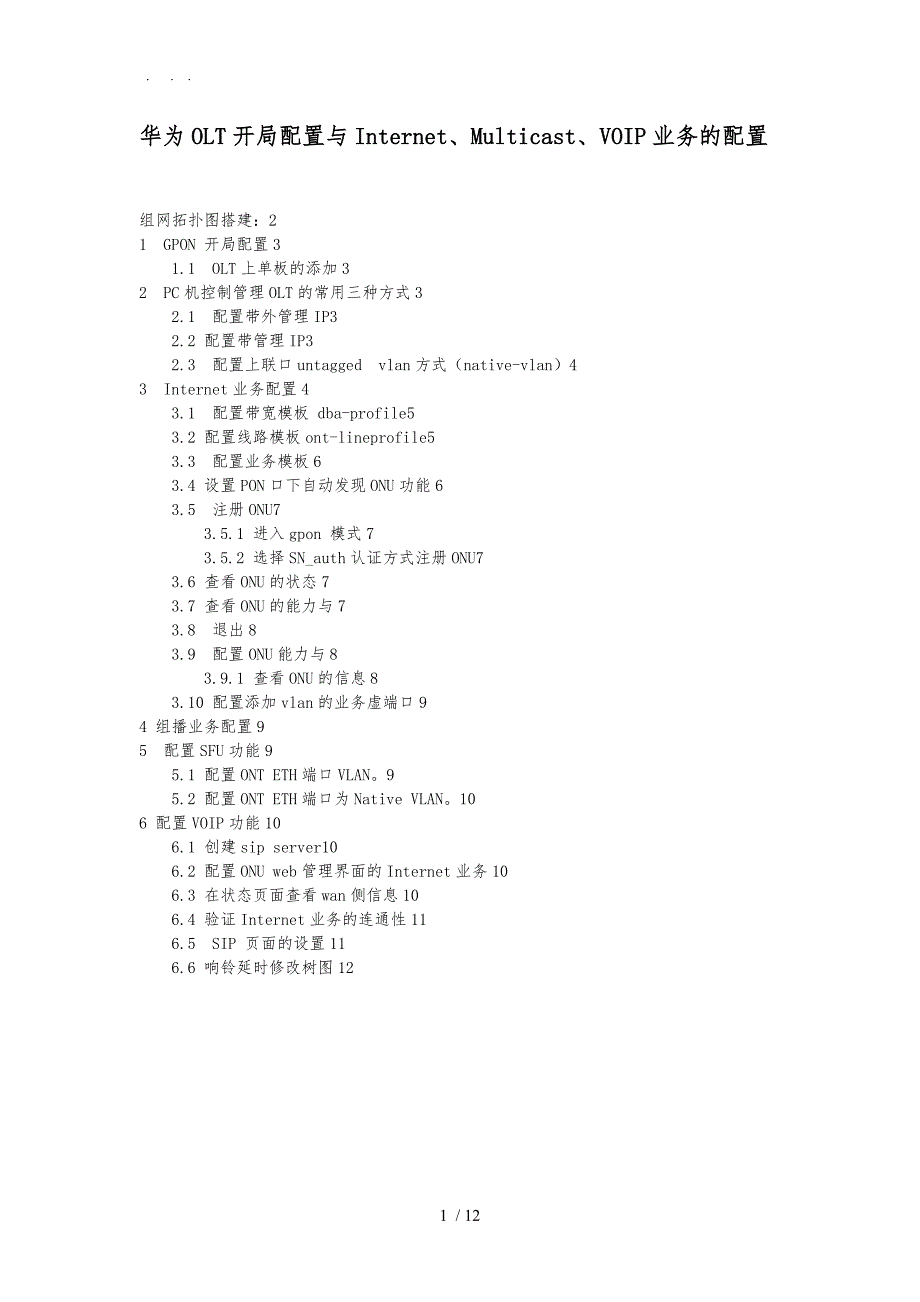

. . . 华为OLT开局配置与Internet、Multicast、VOIP业务的配置组网拓扑图搭建：21 GPON 开局配置31.1 OLT上单板的添加32 PC机控制管理OLT的常用三种方式32.1 配置带外管理IP32.2 配置带管理IP32.3 配置上联口untagged vlan方式（native-vlan）43 Internet业务配置43.1 配置带宽模板 dba-profile53.2 配置线路模板ont-lineprofile53.3 配置业务模板63.4 设置PON口下自动发现ONU功能63.5 注册ONU73.5.1 进入gpon 模式73.5.2 选择SN_auth认证方式注册ONU73.6 查看ONU的状态73.7 查看ONU的能力与73.8 退出83.9 配置ONU能力与83.9.1 查看ONU的信息83.10 配置添加vlan的业务虚端口94 组播业务配置95 配置SFU功能95.1 配置ONT ETH端口VLAN95.2 配置ONT ETH端口为Native VLAN。
106 配置VOIP功能106.1 创建sip server106.2 配置ONU web管理界面的Internet业务106.3 在状态页面查看wan侧信息106.4 验证Internet业务的连通性116.5 SIP 页面的设置116.6 响铃延时修改树图12组网拓扑图搭建：1 GPON 开局配置注意：拿到一个新的OLT，需先在OLT上添加单板1.1 OLT上单板的添加或者通过该命令(自动识别单板)2 PC机控制管理OLT的常用三种方式2.1 配置带外管理IP目的：用于管理员管理OLT2.2 配置带管理IP步骤：先配置带管理VLAN；再将上行口添加到该VLAN中注意：若 上行口添加的是untagged vlan 则PC机可直接连接上行口；若上行口添加的是tagged vlan 则PC机需要经过一个去打标的交换口再连接上行口，两种方式都可访问控制OLT进入vlan 100 配置相应IP2.3 配置上联口untagged vlan方式（native-vlan）目的：（下面配置是对上联口直接连接PC来控制OLT情况下配置的）3 Internet业务配置前期准备：确保上行至路由网关192.168.128.1是连通的：如以下图所示；在OLT里能够ping通 上行路由。
3.1 配置带宽模板 dba-profile3.2 配置线路模板ont-lineprofile五步骤：//定义一个ONT线路模板，模板ID = 100//定义一个tcont并与dba模板100邦定，缺省情况下，tcont 0和dba模板1绑定//定义一个GEM port 1并邦定tcont 1 //设置GEM Port与ONT侧业务映射关系gem （这里可以绑定多少个用户的业务vlan）//必须commit，否则配置不生效3.3 配置业务模板在这一步只需要配置一个业务模板即可；后面onu注册成功后再回过来配置业务模板的能力与，否则现在配置的能力与与注册的ONU不匹配会导致能力与不匹配现象3.4 设置PON口下自动发现ONU功能说明：在新的OLT，没有配置的情况下，想要查看未注册的ONU的SN号；必须在相应的pon port上配置自动发现onu功能//进入gpon 模式//开启0端口的自动发现ONU的序列号功能 //开启1端口的自动发现ONU的序列号功能 //开启2端口的自动发现ONU的序列号功能 //开启3端口的自动发现ONU的序列号功能 //开启4端口的自动发现ONU的序列号功能 5、6、7口想添加该功能也可以添加3.5 注册ONU3.5.1 进入gpon 模式3.5.2 选择SN_auth认证方式注册ONU前提：必须先查找ONU的SN号，复制该SN号3.6 查看ONU的状态3.7 查看ONU的能力与目的：以便后续的配置，为之前配置的能力与模板做补充3.8 退出Quit3.9 配置ONU能力与说明：当ONU注册成功之后，才能看到ONU的能力与3.9.1 查看ONU的信息3.10 配置添加vlan的业务虚端口以上的配置就可以实现上网的业务4 组播业务配置组播业务的配置在全局下需添加下面一句5 配置SFU功能配置SFU功能需添加下面容5.1 配置ONT ETH端口VLAN。
假设ONT通过1号ETH端口接入PC在ONT业务模板中，将1号ETH端口加入VLAN 100MA5680T(config)#ont-srvprofile gpon profile-id 100MA5680T(config-gpon-srvprofile-1)#port vlan eth 1 100MA5680T(config-gpon-srvprofile-1)#commitMA5680T(config-gpon-srvprofile-1)#quit5.2 配置ONT ETH端口为Native VLAN将1号ETH端口的Native VLAN ID配置为100将2号ETH端口的Native VLAN ID配置为100将3号ETH端口的Native VLAN ID配置为100将4号ETH端口的Native VLAN ID配置为100MA5680T(config)#interface gpon 0/1//指定1槽0口对应的onu id 为0的onu的eth 1口的缺省vlan为100MA5680T(config-if-gpon-0/1)#ont port native-vlan 0 0 eth 1 vlan 100 MA5680T(config-if-gpon-0/1)#ont port native-vlan 0 0 eth 2 vlan 100 MA5680T(config-if-gpon-0/1)#ont port native-vlan 0 0 eth 3 vlan 100 MA5680T(config-if-gpon-0/1)#ont port native-vlan 0 0 eth 4 vlan 100 6 配置VOIP功能说明：配置语音功能只需要配置Internet业务即可，只要有网络就能通语音。
6.1 创建sip server在上行接入一台PC机；安装SIP server服务器6.2 配置ONU web管理界面的Internet业务6.3 在状态页面查看wan侧信息6.4 验证Internet业务的连通性6.5 SIP 页面的设置6.6 响铃延时修改树图12 / 12。
