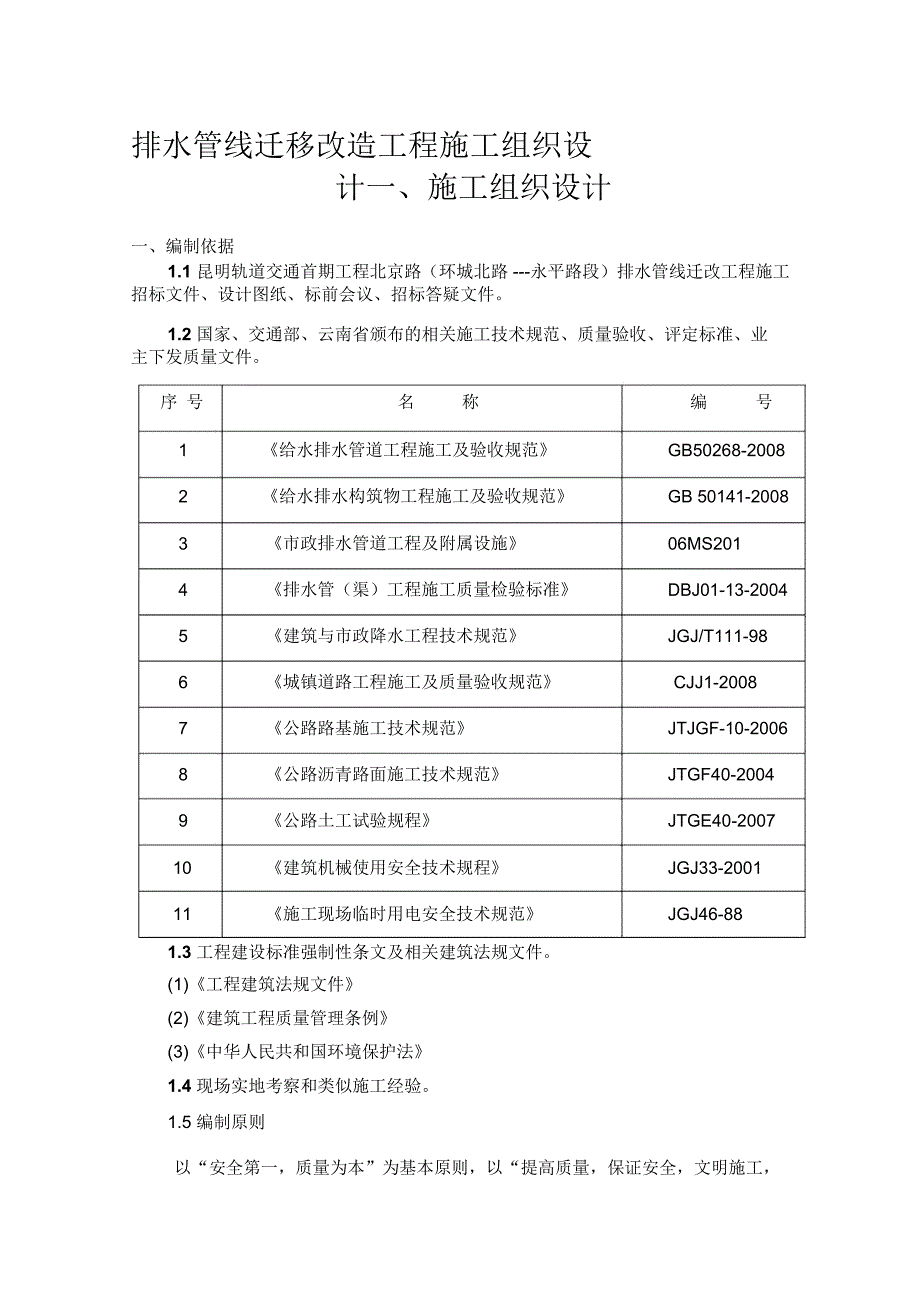

排水管线迁移改造工程施工组织设计一、施工组织设计一、编制依据1.1 昆明轨道交通首期工程北京路（环城北路 ---永平路段）排水管线迁改工程施工招标文件、设计图纸、标前会议、招标答疑文件1.2 国家、交通部、云南省颁布的相关施工技术规范、质量验收、评定标准、业主下发质量文件序 号名称编号1《给水排水管道工程施工及验收规范》GB50268-20082《给水排水构筑物工程施工及验收规范》GB 50141-20083《市政排水管道工程及附属设施》06MS2014《排水管（渠）工程施工质量检验标准》DBJ01-13-20045《建筑与市政降水工程技术规范》JGJ/T111-986《城镇道路工程施工及质量验收规范》CJJ1-20087《公路路基施工技术规范》JTJGF-10-20068《公路沥青路面施工技术规范》JTGF40-20049《公路土工试验规程》JTGE40-200710《建筑机械使用安全技术规程》JGJ33-200111《施工现场临时用电安全技术规范》JGJ46-881.3 工程建设标准强制性条文及相关建筑法规文件1)《工程建筑法规文件》(2)《建筑工程质量管理条例》(3)《中华人民共和国环境保护法》1.4 现场实地考察和类似施工经验。
1.5 编制原则以“安全第一，质量为本”为基本原则，以“提高质量，保证安全，文明施工，提高工效，降低成本，缩短工期”为基本思路，结合工程实际，注重方案的针对性，切实指导施工二、工程概况2.1 、工程简介本工程为××市轨道交通首期工程××路 （××段—××段） 排水管线迁改工程（第八标段），起止范围为拓东路至永平路主要施工内容为对北京路现状排水系统进行梳理，改造或新建污水支管， 收集污水后排入新建污水次干管， 最终排入盘龙江东岸新建污水主干管； 改造现状合流管为雨水管或新建少量雨水管分段排入明通河或规划雨水通道，实现北京路（拓东路—永平路段）的雨、污分流新建管道采用 HPDE波纹管，管径分为 d400、d500、d600、d700、d800、d1000、d1200 共 7 种检查井采用混凝土检查井管道埋设好后，需要对道路进行恢复 包括路面恢复及路缘石等道路附属构筑物恢复××路机动车道路面结构（从上到下）为： 4cm细粒式沥青混凝土、粘层沥青、7cm中粒式沥青混凝土、下封层、透层、玻纤格栅、 40cm水泥稳定随时（水泥含量为5.5%）、15cm级配碎石、 53cm土夹石（含石量大于 50%，压实度大于等于 95%）非机动车道路面结构（从上到下）为： 4cm 细粒式沥青混凝土、粘层沥青、 6cm中粒式沥青混凝土、下封层、透层、玻纤格栅、25cm水泥稳定碎石（水泥含量为 5.5%）、15cm级配碎石、 71cm土夹石（含石量大于 50%，压实度大于等于 90%）人行道路面结构（从上到下）为：人行道面板（面板材质、尺寸宜与原人行道所用面板保持一致）、3cmM10水泥砂浆、 15cmC20 砼、12cm级配碎石、 86cm土夹石（含石量大于 50%，压实度大于等于 90%）2.2 、主要工程量序号工程项目名称计量单位工程量1路面碎石垫层m31410.12路面土夹石底层m38546.533沥青路面水泥稳定碎石m3977.674混凝土垫层m31208.665安砌石质立缘石m2166安砌石质侧平石m2167 钢管焊接连接 DN600mm（临时管）8 钢管焊接连接 DN500mm（临时管）9 塑料管对接熔接 DN400mm（污水）10 塑料管对接熔接 DN500mm（污水）11 塑料管对接熔接 DN600mm（污水）12 塑料管对接熔接 DN700mm（污水）13 塑料管对接熔接 DN800mm（污水）14 塑料管对接熔接 DN1000mm（污水）15 塑料管对接熔接 DN1200mm（污水）16 塑料管对接熔接 DN500mm（临时管）17 塑料管对接熔接 DN600mm（临时管）18 塑料管对接熔接 DN500mm（雨水）19 塑料管对接熔接 DN600mm（雨水）20 塑料管对接熔接 DN700mm（雨水）21 塑料管对接熔接 DN800mm（雨水）22 塑料管对接熔接 DN900mm（雨水）23 混凝土污水检查井 φ 1000mm（流槽式）24 混凝土污水检查井 φ 1250mm（流槽式）25 混凝土污水检查井 φ 1500mm（流槽式）26 混凝土污水检查井 φ 1250mm（沉泥槽式）27 混凝土雨水检查井 φ 1000mm（流槽式）28 混凝土雨水检查井 φ 1250mm（流槽式）29 混凝土雨水检查井 φ 1500mm（流槽式）30 混凝土雨水检查井 φ 1250mm（沉泥槽式）31 矩形混凝土四通交汇井 2000mm*1500mm2.3、工程难点（ 1）、处理好施工和社会交通的矛盾关系。
2）、处理好管道施工和地铁施工的矛盾关系 3）、做好现况管线的保护三、施工组织与部署3.1、工程管理目标⑴工程质量目标m500m500m39m1921m282m411m76m171m24m750m750m281m246m171m34m 244座37座2座7座61座15座30座10座12座50本项目的质量目标为达到国家施工验收规范合格标准，一次验收合格⑵工期目标本工程由于需要配合××路地铁施工，在项目实施过程中将根据地铁施工进度，可能分期分段施工， 具体开工时间由发包人或监理工程师书面开工令为准， 竣工日期自开工令签发之日起 90 日历天（含施工准备期）我方初步计划 2010 年 11 月 1 日开工， 2011 年 1 月 29 日竣工施工总工期： 90 天日历天数⑶、安全目标：死亡为 0，重伤事故为 0，轻伤小于 3‰⑷、文明施工、环保目标：符合文明安全工地要求，环保达标3.2、项目部组织机构、项目部组成针对本工程特点，项目部组成分管理层和操作层， 项目经理代表公司对工程进度、质量、安全、效益全权负责，管理层包括工程部、技术质量部、经营财务部、安全保卫部、办公室，设管理人员 18 人；操作层包括 2 支管道作业队、 2 支道路作业队。
各专业作业队均设施工、技术、质量、安全专职负责人项目经理部管理人员职责（ 1）、项目经理：对本项目的实施进行全方位的管理和控制， 认真贯彻公司质量、 安全、文明施工及环境保护等各项方针和目标 组织建立项目质量保证体系、 安全文明施工管理体系；明确经理部内各部门的职能分工； 组织制定项目经理部各项管理制度和措施 负责工程总体对外协调与联络， 负责处理各方面的关系 并对所承包工程的工程质量、 安全负全部责任2）、生产副经理：① .在项目经理的领导下，全面组织现场施工生产，负责工程总体部署，总体计划的管理，协调各部门的关系，合理组织生产② .参与制定贯彻项目经理部的质量方针和目标，并组织实施质量管理体系③ .负责本工程的组织、管理、生产，符合施工方案实施的要求，做好与邻近道路接口的协调工作④ .负责工程的合同管理、物资管理、设备管理和分供方的评审工作⑤ .负责项目经理部的安全生产活动，加强对职工的环保意识教育，负责建立项目部的安全生产和环境保护的管理组织体系⑥ .负责施工现场的标准化管理，负责调控项目经理部的计划进度、实际进度，确保工程如期完工 3）、项目总工程师：① .在项目经理的领导下，负责建立项目质量管理保证体系，并进行质量职能分配，落实质量责任制，对工程质量管理负全面技术责任。
② .负责制定、审核施工组织设计及专项施工方案负责对不合格品的处置，监督纠正和预防措施的执行③ .负责本项目关键技术难题的科研攻关工作，积极进行新工艺、新技术的研究和实施，不断提高工程质量④ .与业主、设计、监理、监测单位保持密切的联系，进行有关工程信息的沟通，在施工中贯彻落实业主、设计、监理、监测的要求与指令⑥ .负责竣工验收、竣工数据的审查上报和保修期的施工服务 4）、项目总经济师① .在项目经理的领导下，主持本项目工程的合同评审工作② .在进行经营决策和经营计划时，对项目经理部经营效益负责③ .保证经济效益，加强财务管理和全面经济核算，严格项目资金管理和使用④ .开展成本管理，组织落实项目质量管理中的质量成本制度⑤ .负责工程计量报量审核工作 5）、技术质量部：负责各工序的交底、 重点工程技术方案的编写； 组织对分部、分项工程及各工序的质量检查、验收工作；组织现场测量、试验工作，保证对施工过程随时控制；作好各项施工资料的收集、整理、归档及竣工文件的编制工作① .负责贯彻执行有关质量管理的法令、法规和制度，对工程项目实施全过程控制、检查和监督工作② .严格抵制无质保数据证明和不符合技术规范指标的材料、 设备进入施工现场。
③ .负责对分部分项工程及最终产品的检验，参与质量的评定工作，独立行使施工过程中的质量和安全监督权④ .监督专业分包施工队，认真执行质量、安全、文明施工、环境保护等法规制度的实施⑤ .强化施工现场的环保意识，积极作好土方开挖、管线施工、混凝土浇筑及夜间连续施工等对城市环保有影响工序的防护工作⑥ .参加对质量事故的调查分析，作好记录并检查落实整改情况⑦ .组织图纸会审与交底工作编制审定重点部位的施工方案，特殊工序的施工方案技术措施⑧ .负责对工程竣工数据审核、组卷⑨ .负责工程测量的交桩、放线、复核等，严格按照图纸及相关精度要求实施工程测量工作完成测量内业数据的编制，保存测量记录，负责项目竣工测量工作负责检测、试验和测量仪器的保管工作， 并保证未经检验的仪器不准在项目工程中使用 6）、工程部：① .对施工实施动态管理，落实项目的进度计划，按工程实际情况不断调整安排具体实施内容，以保证总进度计划的落实② .在项目副经理的领导下，负责施工过程中的各项管理工作，根据工程进度计划，合理组织施工，确保施工质量和施工进度③ .负责专业分包方施工能力评价的信息汇报，对专业分包方在施工过程中的监督检查④ .负责不同阶段施工场地和临时堆料场地的协调和管理，有序地组织平面、立体的各种。
