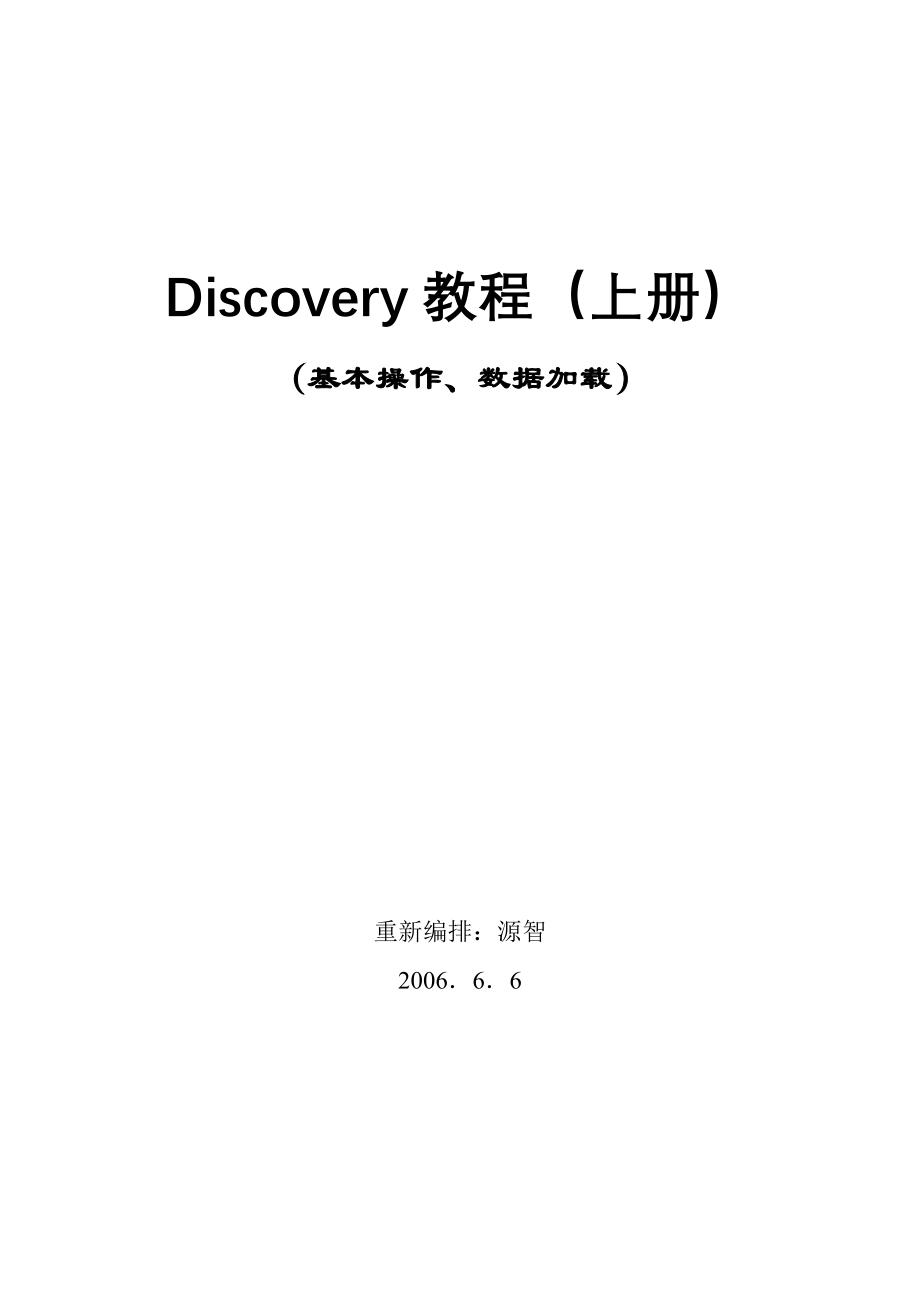

Discovery教程(上册)(基本操作、数据加载)重新编排:源智2006.6.6目 录GeoGraphix Discovery 教程说明 1第一章 建立工区 31 建立一个工区 3第二章 输入人文数据和井数据 102 输入人文数据 103 输入和查看数据服务公司的一般井数据 154 用Excel 表格输入普通井数据 215 给井输入ASCII文本文件 286 输入测井曲线 41第三章 建立底图 441 显示人文地理/大地网格图层 442 图层显示属性(线条、文字等) 473 底图属性(比例尺、标题等) 50第四章 在底图上添加井数据 591 在底图上添加作业者、井名和井号、总深度等 592 在底图上显示WellBase图层 663 建立研究区 684 建立/显示WellBase 海拔深度图层 725 建立/显示WellBase 地层厚度图层 80第五章 井数据查看和质量控制 861 在底图上选井查看可用的井数据 86第六章 在地质剖面上进行分层和层位对比 881 通过GeoAtlas建立一个横剖面 882 建立测井曲线显示模板 913 修改/定制剖面 1004 建立在GeoAtlas 中显示的剖面线 1135 在XSection中的地层划分/地层对比 118第七章 等高线地质解释 1267 在IsoMap图层上作海下构造顶部等高线 1268 在IsoMap图层上做等体积线曲线Layer 1309 在GeoAtlas 中编辑曲线 138Discovery教程(上册) 编排:源智 时间:2006.6.6GeoGraphix Discovery 教程说明本教程通过提供现实的一体化地球科学解释工作流程的实地实例,为新用户介绍GeoGraphix Discovery的主要功能。

教程囊括了组成GeoGraphix Discovery 的大部分模块(除了LeaseMap、 SeisBase、ZoneManager、CoordMgr、 WellXchange、 pStax、LogM 和STRUCT之外),并且用石油地质学家熟悉和了解的日常工作流程分步骤演示本教程涵盖的地质研究工作流程如下:第一章 建立工区第二章 输入人文数据和井数据第三章 建立底图第四章 在底图上粘贴井数据第五章 井数据查看和质量控制第六章 横剖面上顶层拾取和相关对比第七章 曲线地质解释第八章 建立地震解释第九章 制作地震解释曲线图第十章 测井曲线分析和解释第十一章 制作测井曲线解释等厚图本教程的用户必须完成第一、二章的所有步骤第二章以后,用户可以学习完成整个工作流程(如果授予许可证,在任何GeoGraphix模块的主菜单条的Help>>About的所有模块中都有整个工作流程教程 ),或学习完成几个第二章结尾(45页)提供的简化工作流程选项数据来源Stratton中的数据大多由 University of Texas Bureau of Economic Geology (UTBEG) 和Gas Research Institute提供。

从UTBEG 可直接获得Stratton 数据集什么是GeoGraphix Discovery?欢迎使用GeoGraphix Discovery – GESXplorer、 PRIZM、 SeisVision 和 GMAplus GeoGraphix Discovery是基于先进的Windows NT?/ Windows 2000?的、方便研究人员桌面使用的一体化解释软件整套2001.1 释放版GeoGraphix Discovery 的组成有:GESXplorer: 一体化地质解释系统,包括绘图(GeoAtlas和LandNet)、网格制作和曲线制作(IsoMap)、矢量和光栅测井曲线的解释性剖面(X剖面)PRIZM: 为研究人员设计的多井测井曲线分析系统,用于评价、分析、管理和操作测井数据,确定油藏模型PRIZM包括完整的分析性剖面和地质绘图能力作为Discovery 的一部分,PRIZM 具有紧密联系地质解释、绘图和地震解释的能力SeisVision: 为研究人员设计的地震解释系统,用于评价、分析、管理已有和潜在油气藏的构造和地层作为Discovery 的一部分, SeisVision 具有将地质解释、测井数据管理、作图、作曲线和可视化紧密一体化的能力。

Data Manager: ProjectExplorer、CoordinateSystemManager、 QueryBuilder、SeisBase、WellBase、和 ZoneManager 都允许Discovery的所有组件访问和操作公用数据GMAplus: LogM是测井曲线编辑和合成记录除多井剖面追踪模拟以外,它为模拟单井测井曲线合成地震记录提供了解释性编辑平台STRUCT是个地震构造正演模拟工具,用于在很少或没有井控的地区建立复杂地质模型,并通过它产生相应的合成地震剖面 此外,Landmark 客户可以通过OpenWorks 的WellXchange-OpenWorks Connect, SeisXchange, 和SeisVision将OpenWorks 和SeisWorks 项目工区与GeoGraphix Discovery 项目工区联系起来 第一章 建立工区1 建立一个工区一般来说,地质研究工作流程的第一步也是重要的一步就是确定一个勘探/开发区和建立一个项目工区文件在这一步,将用ProjectExplorer建立和激活一个GeoGraphix Discovery 工区。

工区的建立包括为工区命名、说明、指定存储位置(在本地硬盘或网络硬盘驱动器上)、规定数据库和绘图坐标系统(可能相同也可能不同)、及工区范围(边界)注: 工区(Project) - GeoGraphix Discovery 工区是针对一个具体的地区的及按照地理位置确定的数据与解释集合体;所有GeoGraphix Discovery模块 (ProjectExplorer、 LandNet、 Coordinate System Manager、 GeoAtlas、 WellBase、 PRIZM QueryBuilder、SeisMap、 SeisVision、 Xsection、 ZoneManager、和 IsoMap) 共用相同的激活工区GeoGraphix Discovery工区包括一个基础数据库坐标系统和一个绘图坐标系统 SeisVision解释模块有使用不同绘图坐标系统的选项,但默认绘图系统与GeoGraphix Discovery 工区的相同 建立一个工区,按以下步骤使用ProjectExplorer:1.在桌面上点击GeoGraphix Discovery 图标 或选Start >> Programs >> GeoGraphix >> Discovery >> ProjectExplorer.ProjectExplorer窗口打开。

如果是第一次启动ProjectExplorer,只有Sample工区 2.点击New Project 按钮或从菜单选File >> New >> Project New Project Wizard(新工区向导)的对话框出现3.在Project Name(工区名)框中,输入 Stratton Tutorial(Stratton教程)4.在Description(描述)框中,输入对工区的描述 (如:位置、远景资源区、数据来源等)5.压力和深度单位,取英制(默认值)(这对绘图和数据库坐标系统都没有影响)6.点击Next 按钮 出现New Project Wizard 的Folder 对话框7.接受工区的默认位置同时接受允许网络用户访问工区的默认值8.点击Next. 出现New Project Wizard的Database Coordinate System (数据库坐标系统)对话框用Database Coordinate System 对话框,为工区选 Region(区域)、 System(系统)、 Hemisphere(半球)、 Zone(区)、 Datum(基准面)、和 Area(地区)。

工区的所有数据都将以选择的坐标系统进行存储注:确定好 Database Coordinate System数据库坐标系统后,就不能再改变任何输入到这个工区的不同坐标系统的数据都要转换成已确定的坐标系统数据类型任何地图投影中使用的坐标系统都要涉及基准面,它将与地球的某个区域的形状近似成数学模型(一个椭圆体)用一个参照点固定在地球上经度、纬度和笛卡尔坐标系统(UTM、 State Plane等)都是参照一个基准面,或更确切地说,参照基准面的参照椭圆体的原点进行测量的多年来全球已测量了许多的基准面(椭圆体和参照点)每个大陆均有其独特的一套基准面,同样的区域可能会有几个基准面基准面的选择随对地球的不同区域绘图而改变美国最常用的两个基准面:一个是1927年确定的NAD 1927 北美基准面(平均数),其参照点在堪萨斯州Meades Ranch,另一个是NAD 1983,以地球的重力中心为参照点在参照地球表面的位置时使用适当的基准面非常重要,因为根据基准面的不同,每个单点会有多个经度和纬度值使用错误的基准面会使某一工区上的位置误差超过100米有关信息请咨询数据服务公司9.在本教程中,数据库的坐标设定调整如下:区 域Region:北美>> 美国系 统System:地理纬度/经度基准面Datum:NAD 1927 – 1927年的北美基准面(平均数)地 区Area:美国本土(下属48个州和近海)半 球Hemisphere:西北选择地区和半球以外的值后,这两个框的值自动填写。

选择好这些值后,数据库坐标系统(Database Coordinate System)对话框如下例所示 10.点击Next(下一步)按纽在New Project Wizard(新工区向导)中出现Map Coordinate System(绘图坐标系统)对话框11.在Map Coordinate System对话框中,可以选择GeoAtlas 的查看地图中所用的显示坐标(地图投影),包括在地图上显示的坐标系统、区域、地区、基准面、和工区将这些设置按以下进行调整:区 域:北美>>美国>>州平面,1927系 统:SPCS27 - Texas South基准面:NAD 1927 – 北美1927年的基准面(平均数) (只读)地 区:美国本土(下属48个州和近海) (只读)注意Datum 和Area框已经添了适当的值选值结束后,Map Coordinate System对话框如下例: 要更好地了解坐标系统的相关知识,可参照《Map Projection Overview地图投影概论》一书,作者:Peter H. Dana, 科。
