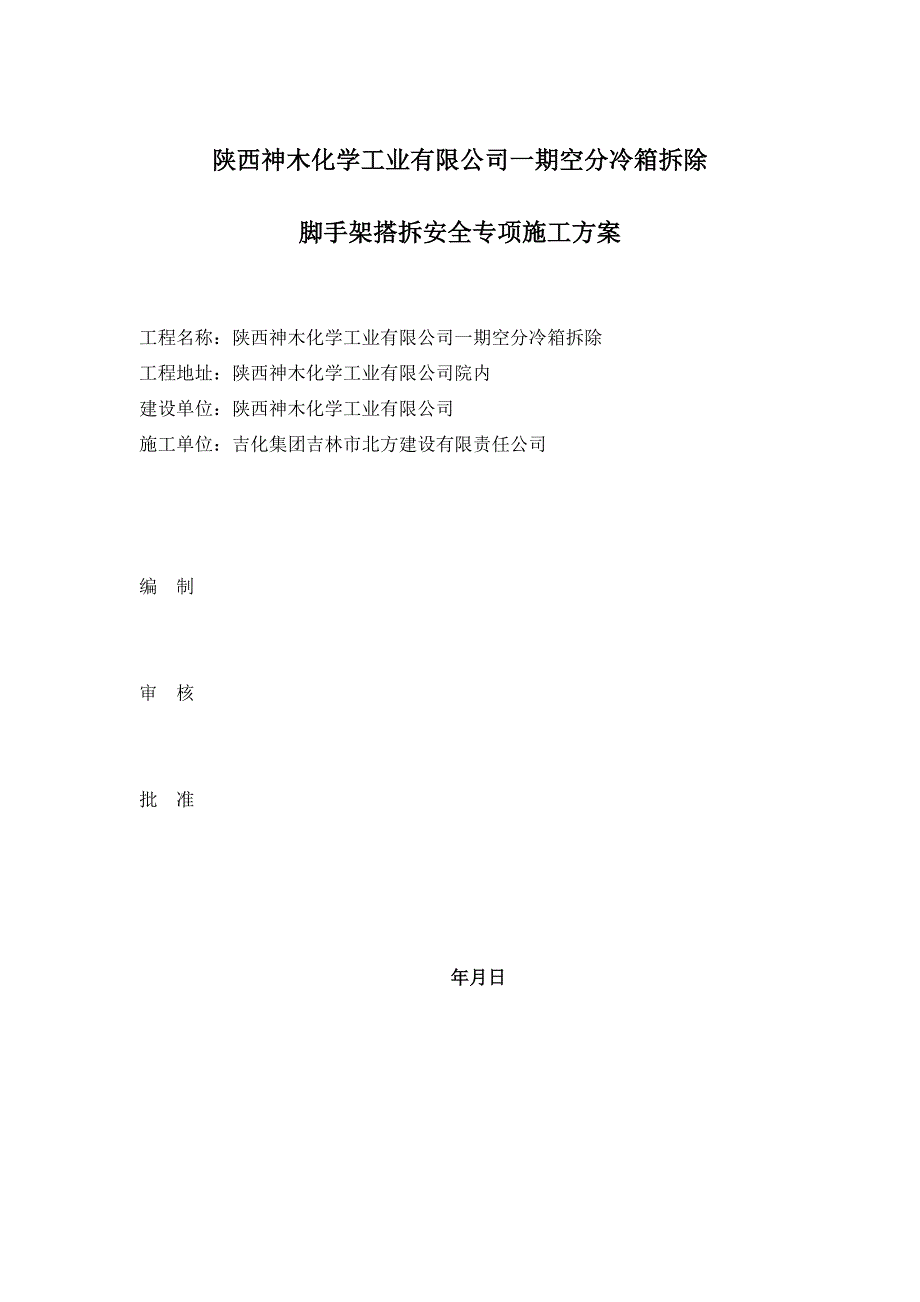

陕西神木化学工业有限公司一期空分冷箱拆除脚手架搭拆安全专项施工方案工程名称：陕西神木化学工业有限公司一期空分冷箱拆除工程地址：陕西神木化学工业有限公司院内建设单位：陕西神木化学工业有限公司施工单位：吉化集团吉林市北方建设有限责任公司编 制 审 核批 准年月日目 录1、编制说明12、编制依据13、工程概况14、脚手架施工方案15、材料选择及构造要求106、脚手架检查与验收117、脚手架搭设安全措施128 脚手架拆除安全措施139、搭设注意事项:1510、资源供应计划16附件：脚手架计算书1冷箱拆除脚手架安全专项施工方案1、编制说明1.1 本方案为冷箱拆除专项脚手架方案.12 方案原则按照脚手架正常搭设,但也充分考虑到冷箱内部塔体及管线的复杂情况1.3 本方案本着安全第一、保证工期的原则进行编制.2、编制依据2.1 施工现场的实际情况2.2 冷箱施工图纸3建筑施工扣件式钢管脚手架安全技术规范(JGJ130—2011）2.4建筑施工高处作业安全技术规范（JGJ80-91）3、工程概况3.1 冷箱内部尺寸约为85m，冷箱绝对高度为67m2 冷箱拆除，需要在内部搭设双排脚手架进行配合4、脚手架施工方案4.1、脚手架施工总体思路冷箱总高度为67m，脚手架搭设高度为65m左右，采用扣件式钢管（Φ48×3。
5）搭设.脚手架搭设不得破坏塔体结构及附件，应尽可能避开采用单立杆双排脚手架,围绕冷箱内壁搭设,距离冷箱内壁150—200mm按规范规定，单立杆双排脚手架最大搭设高度不得大于50m，此脚手架搭设高度约65m左右，大于规范要求的规定，因此必须采取分段卸荷的措施.如果内部管线复杂，无法进行卸荷的情况下，在15米以下必须采用双立杆以保证脚手架立杆的稳定性脚手架的拆除随冷箱壁筒节拆除而拆除,在冷箱壁切割后吊装前将脚手架连接在冷箱壁的连接点拆除掉.4.2、脚手架搭设参数要求41 脚手架搭设参数搭设参数钢管落地脚手架立杆横向间距lb (m)1.05立杆纵向间距la(m)15立杆步距h（m）15连墙件设置二步三跨，与冷箱壁焊接剪刀撑设置每面均设置，角度约60°4.22 脚手架搭设平面及里面示意图4.3、脚手架施工要点4.3.1 立杆设置（1）立杆底部应设置垫木，并设置纵横方向扫地杆，离底座20cm左右2）立杆接长采用对接扣件连接，立杆与大横杆采用直角扣件连接接头位置交错布置,两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，当必须采用搭接连接时，搭接部位扣件不少于2道。
3）立杆的垂直偏差应控制在不大于架高的1/4004)立杆及纵横向水平杆构造要求见下图：（5）由于箱体内结构复杂,立杆可随时从箱体侧壁型钢上生根，但必须保证结构连续3.2纵向水平杆（1）纵向水平杆宜设置在立杆内侧其长度不宜小于3 跨（2）纵向水平杆接长宜采用对接扣件连接也可采用搭接对接搭接应符合下列规定:1）纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不宜设置在同步或同跨内不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm各接头中心至最近主节点的距离不宜大于纵距的1/3(如图所示)2）搭接长度不应小于1m 应等间距设置3 个旋转扣件固定端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm3）当使用冲压钢脚手板木脚手板竹串片脚手板时纵向水平杆应作为横向水平杆的支座用直角扣件固定在立杆上当使用竹笆脚手板时纵向水平杆应采用直角扣件固定在横向水平杆上并应等间距设置间距不应大于400mm(如图所示）3 横向水平杆（1)主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除.主节点处两个直角扣件的中心距不应大于150mm2）作业层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。
3)当使用冲压钢脚手板木脚手板时双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上4.3.4 脚手板设置（1)作业层脚手板应铺满铺稳,离开墙面120-150mm2）钢脚手板应设置在三根横向水平杆上.（3）当脚手板长度小于2m时,可采用两根横向水平杆支承,但应将脚手板两端与其可靠固定，严防倾翻,脚手板的铺设可采用对接平铺亦可采用搭接铺设脚手板对接平铺时接头处必须设两根横向水平杆脚手板外伸长应取130—150mm两块脚手板外伸长度的和不应大于300mm（如下图)脚手板搭接铺设时接头必须支在横向水平杆上搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm4）作业层端部脚手板探头长度应取150mm 其板长两端均应与支承杆可靠地固定3.5 连墙件设置（1）连墙件采用两步三跨进行设置，在该部位将横向水平杆伸长与冷箱壁钢板或钢梁进行焊接.（2)在该部位冷箱壁侧壁拆除前将连墙拆除掉，以免影响冷箱侧壁的拆除吊装.4.3.6 剪刀撑设置（1）为保证脚手架的整体稳定，抵抗风荷载的作用,需在脚手架四面内外立杆设置剪刀撑2）剪刀撑角度为60°，剪刀撑宽度不应小于4跨，不应小于6m，剪刀撑最多跨越的立杆根数不得大于5根.（3)剪刀撑应由底到顶连续设置。
4)剪刀撑斜杆的接长宜采用搭接.（5）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上旋转扣件中心线至主节点的距离不宜大于150mm4.3.7 内部爬梯设置（1）在内部设置上人爬梯,每节高度不大于450mm2）每20m高度设置一层休息平台用跳板在5m范围内满铺.48 防护层设置(1)在施工操作层应满铺跳板,并将跳板与脚手架固定锁死2）在上一操作层满铺跳板的同时，在下一个施工操作层满铺跳板作为防护层3）在上下两层操作层之间设置双层安全网（上一层施工完毕后可重复使用)4)在操作层设防护栏杆,栏杆高度为12m.在防护栏杆侧面设置密目安全网.4.39 脚手架的卸荷措施由于脚手架的搭设高度较高，单立杆双排脚手架一次搭设高度超过50m,将不满足规范的要求，立杆的稳定性不满足要求，为保证安全，采取如下几条卸荷措施：(1）每隔20m左右采取分段卸荷措施，按立杆间距内外立杆增设脚手架斜支撑，将立杆底部落在冷箱壁型钢上，并与冷箱壁型钢进行点焊固定2）如果条件不允许进行斜撑，在脚手架立杆底部15m范围内设置双立杆,以保证脚手架底部立杆的稳定性.4.4 脚手架拆除44.1 脚手架拆除按冷箱壁筒节的拆除从上至下分段拆除.4。
4.2 拆除的原则是先搭的后拆，后搭的先拆的原则进行.最终的目的是为冷箱壁的拆除吊装提供操作面,但不能影响冷箱壁的拆除吊装.5、材料选择及构造要求5.1 脚手架钢材强度等级Q235—A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证5.2 本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22—85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配,贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm.钢管螺栓拧紧力矩达65Nm时不得破坏5.3 搭设架子前应进行保养,除锈并统一涂色,颜色力求环境美观5.4 脚手板、脚手片采用符合有关要求5 安全网采用密目式安全网,网目应满足2000目／100cm2，做耐贯穿试验不穿透，1.6×18m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色要求阻燃，使用的安全网必须有产品生产许可证和质量合格证,以及由相关建筑安全监督管理部门发放的准用证5.6 连墙件材料采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB 700—88）中Q235A钢的要求。
6、脚手架检查与验收6.1 脚手架搭设完毕或分段搭设完毕,应按规定对脚手架工程的质量进行检查，经检查合格,挂脚手架合格标志牌后方可交付使用.62 脚手架搭设使用前应按下列阶段进行质量检查，发现问题应及时校正1)每搭设完10m高度后；（2）操作层施加荷载前；（3）达到设计高度后3脚手架在使用阶段应进行检查,包括：（1）操作层上的施工荷载应符合设计要求，不得超载；（2）不得将设备支架、管托等其他设备等固定在脚手架上，严禁任意悬挂起重设备；(3）六级及六级以上大风和雾、雨天应停止脚手架作业，雨后上架操作应有防滑措施4）在脚手架使用期间,严禁任意拆除下列杆件：主节点处的纵、横向水平杆,纵、横向扫地杆；（5）连墙杆撑;要拆除上述任一杆件均应采取安全措施,并报主管部门批准严禁在脚手架基础及其邻近进行挖掘作业，否则应采取安全措施，并报主管部门批准6）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守；(7）工地临时用电线路的架设及脚手架接地、避雷措施等应按国家现行标准执行6.4 脚手架验收时应具备下列文件:（1）根据编制依据相关文件法规要求所形成的施工组织设计文件;(2）脚手架构配件的出厂合格证或质量分类合格标志；（3)脚手架工程的施工记录及质量检查记录；（4)脚手架搭设过程中出现的重要问题及处理记录，6。
5 脚手架工程的验收，除查验有关文件外,还应进行现场检查,检查应着重以下各项,井记人施工验收报告.（1)、构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠;(2)、安全网的张挂及扶手的设置是否齐全；(3)、基础是否平整坚实、支垫是否符合规定；(4)、连墙件的数量、位置和设置是否符合要求；(5)、垂直度及水平度是否合格.7、脚手架搭设安全措施71 脚手架搭设人员必须是经过国家现行标准〈<特种作业人员安全技术考核管理规则〉>考核合格的专业架子工搭设脚手架人员必须戴安全帽、安全带，穿防滑鞋2 脚手架搭设人员必须体检合格，并持有体检合格报告1 脚手架应有避雷设施及接地设施，并检测接地电阻不大于30Ω.7.3 定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定,确保施工安全4 脚手架严禁钢竹、钢木混搭,禁止扣件、绳索、铁丝、竹篾、塑料篾混用.7.5 在脚手架搭设过程中，在期作业范围内设置安全绳,必须保证在脚手架上行走的人员具有安全保护.7.6 外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋.7.7 严禁脚手板存在探头板,铺设脚手板以及多层作业时,应尽量使施工荷载内、外传递平衡.7。
8在冷箱壁吊装前必须检查脚手架是否与冷箱壁相连接，如有连接必须及时断开，保证吊装过程不破坏脚手架的整体稳定7.9 脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用任何班组长和个人，未经同意不得任意拆除脚手架部件7.10 严格控制施工荷载,脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备7.11施工时不允许多层同时作业12 当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施8脚手架拆除安全措施8.1 接收到项目部脚手架架体拆除任务书后方可进行拆除作业工作8.2 拆除现场设警戒区域,挂醒目的警戒标志警戒区域。
