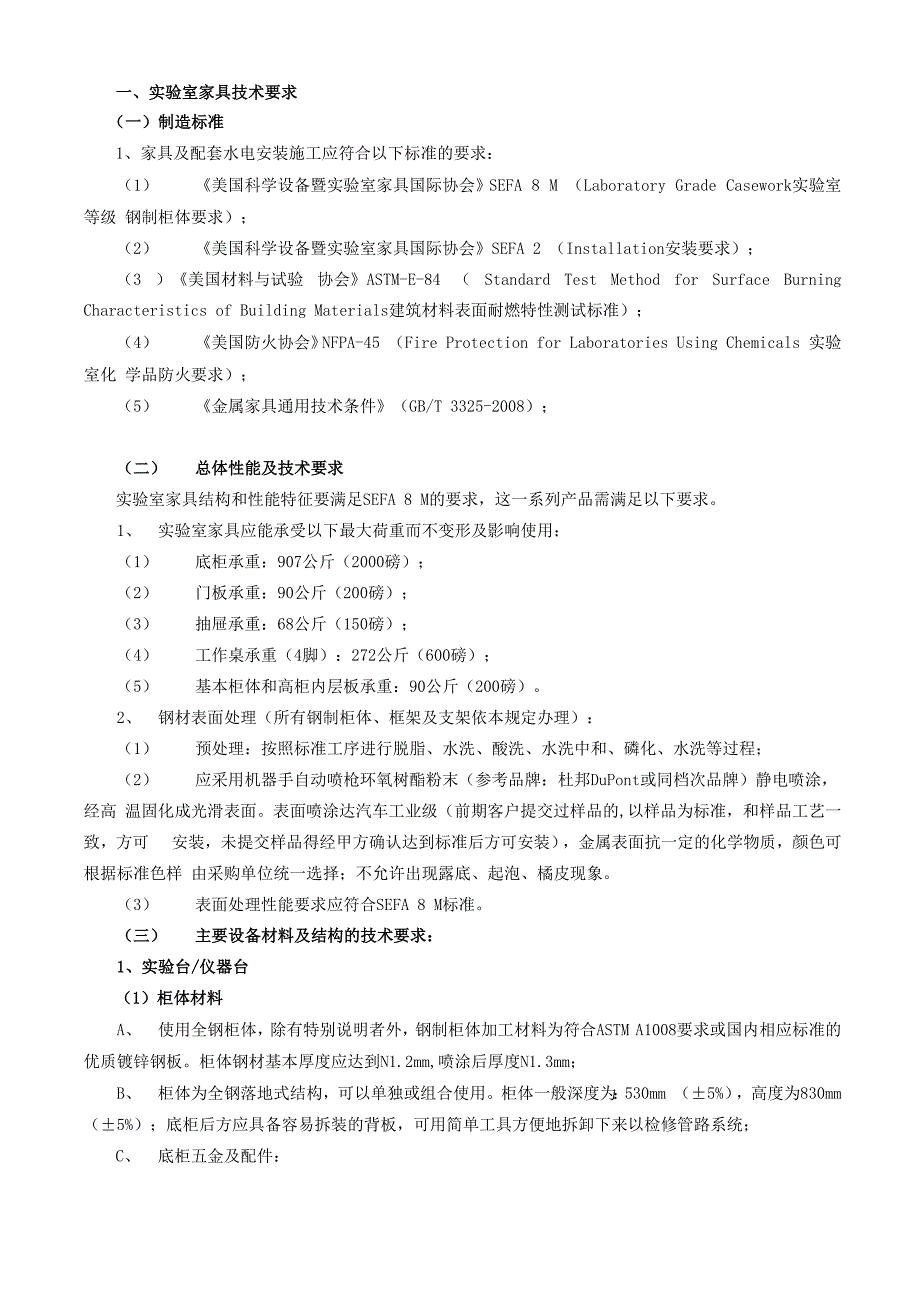

一、实验室家具技术要求（一）制造标准1、家具及配套水电安装施工应符合以下标准的要求：（1） 《美国科学设备暨实验室家具国际协会》SEFA 8 M （Laboratory Grade Casework实验室等级 钢制柜体要求）；（2） 《美国科学设备暨实验室家具国际协会》SEFA 2 （Installation安装要求）；（3 ）《美国材料与试验 协会》ASTM-E-84 （ Standard Test Method for Surface Burning Characteristics of Building Materials建筑材料表面耐燃特性测试标准）；（4） 《美国防火协会》NFPA-45 （Fire Protection for Laboratories Using Chemicals 实验室化 学品防火要求）；（5） 《金属家具通用技术条件》（GB/T 3325-2008）；（二） 总体性能及技术要求实验室家具结构和性能特征要满足SEFA 8 M的要求，这一系列产品需满足以下要求1、 实验室家具应能承受以下最大荷重而不变形及影响使用：（1） 底柜承重：907公斤（2000磅）；（2） 门板承重：90公斤（200磅）；（3） 抽屉承重：68公斤（150磅）；（4） 工作桌承重（4脚）：272公斤（600磅）；（5） 基本柜体和高柜内层板承重：90公斤（200磅）。
2、 钢材表面处理（所有钢制柜体、框架及支架依本规定办理）：（1） 预处理：按照标准工序进行脱脂、水洗、酸洗、水洗中和、磷化、水洗等过程；（2） 应采用机器手自动喷枪环氧树酯粉末（参考品牌：杜邦DuPont或同档次品牌）静电喷涂，经高 温固化成光滑表面表面喷涂达汽车工业级（前期客户提交过样品的,以样品为标准，和样品工艺一致，方可 安装，未提交样品得经甲方确认达到标准后方可安装），金属表面抗一定的化学物质，颜色可根据标准色样 由采购单位统一选择；不允许出现露底、起泡、橘皮现象3） 表面处理性能要求应符合SEFA 8 M标准三） 主要设备材料及结构的技术要求：1、实验台/仪器台（1）柜体材料A、 使用全钢柜体，除有特别说明者外，钢制柜体加工材料为符合ASTM A1008要求或国内相应标准的 优质镀锌钢板柜体钢材基本厚度应达到N1.2mm,喷涂后厚度N1.3mm；B、 柜体为全钢落地式结构，可以单独或组合使用柜体一般深度为：530mm （±5%），高度为830mm （±5%）；底柜后方应具备容易拆装的背板，可用简单工具方便地拆卸下来以检修管路系统；C、 底柜五金及配件：■合叶及钉：除有特别说明者外，采用厚2.0mm及以上的304#不锈钢板成型五节式合叶;钉采用304# 不锈钢成型的钉。
■ 导轨：进口 HAFELE导轨■把手：316#不锈钢U型把手■门缝条：除有特别说明者外，采用聚氯乙烯材质或其它更佳耐蚀材料■门扣组：尼龙，聚氯乙烯等塑料或304#不锈钢材质伸缩滚轮止动门扣组■层板支撑扣：厚1.2mm及以上的304#不锈钢板制作2） 台面材料采用13mm荷兰进口 TRESPA实验室台板，边缘加厚至26mm并作圆弧处理，台面外侧上缘采用圆弧R 角倒圆处理，台面下加工止水沟挡水条采用台面材料相同，高100mm（±1%），外侧上缘采用圆弧R角倒 圆处理3） 柜体结构A、 柜体为全钢落地式结构，可以单独或组合使用柜体深度为530mm（±5%），高度为850mm（±5%）； 另外仪器台柜体高度为750mm（±5%）底柜后方应具备容易拆装的背板，可用简单工具方便地拆卸下来以 检修管路系统；B、 所有底柜正面应为平装嵌入式结构设计，如各端面板（如门板，抽屉）上/侧/底部柜体边框以及 垂直支柱都必须在同一水平面不可有突出，以避免勾住实验袍等造成意外，所有钣金的表面接缝均应光滑 平整，焊接处均应打磨平整以保持为连续的平滑表面；C、 踢脚板除正面凹入部分外，两侧需与柜体钢板一体成型，不得以小料拼接烧焊制作，以确保整体 承重能力；D、 所有双开门型式底柜两片门间无中央垂直支柱阻挡。
底柜内的两侧的前部和后部有层板支柱，支 柱上有隔板调节孔，层板宽度与底柜内宽度相当，不得于两侧有各超过3mm的间隙；采用双抽双门底柜， 双门底柜及单门底柜等，柜内可以存放仪器、设备等，而小型耗品、工具、杂件可以防置在抽屉中；E、 每个底柜单元应配备4个镀锌钢螺杆调整脚，以支撑柜体及调节水平，柜体离地板距离应不少于 10mm以隔离地面潮气；F、 不使用另外的工具即可将整个抽屉拆卸取下；G、 抽屉：■抽屉面板20mm（±5%）厚，双层结构，内外面均经环氧树酯粉末静电喷涂，夹层内具消音材料■抽屉底部和四面抽墙应为全拆装结构成形设计不允许出现焊接，抽屉内结构设计应满足选择悬 挂F4、A4、各尺寸文件夹■抽屉导轨进口 HAFELE导轨，为冷轧钢板模具冲压成型制作，尼龙包边的滚球轴承，同时具有末端 下滑自闭结构■抽屉配置橡胶缓冲装置■抽屉能抽出至少400mmH、 门板■门板20mm（±5%）厚，双层结构，内外面均经环氧树酯粉末静电喷涂，夹层内具消音材料■门板合叶以304#不锈钢板成型合叶，钉采用304#不锈钢成型的钉，304#不锈钢螺丝与门板及底柜 相固定，可拆卸，非焊接结构■门板配置门扣组及橡胶缓冲装置。
■门板能开关顺畅达180度I、 可调式层板■层板两侧及前后端应向下折边后再反折，边缘不割手■层板上下调节间距每格约15mmJ、 装饰封板：当在底柜与底柜之间，或底柜与墙之间有空隙时，须使用装饰封板遮盖，封板的材质 与颜色应与底柜相同，不得在现场直接以其它材料加工制作装饰封板K、 钢制管线槽立柱■钢制管线槽应为组合可拆装式设计■钢制管线槽立柱应有足够的内部空间及必要的开孔，以便通过及容纳实验台需要的公用系统管线 及相关配件L、 座位空间：柜体全部为满柜（具体键盘位和座位预留以中标后签字确认得施工图为准）M、 试剂架■功能：美观、安装方便、所有水电气网线均可内藏在里边，并可以满足未来水电气模块的扩展■组成：由三部分组成；侧面为两组三角形的功能柱（落地式X中间上下两块带磨砂玻璃钢制层板、 安装水电气的可拆装面板■功能柱：三角形形状；材料为厚1.2mm及以上的优质镀锌钢板，三角形功能柱外尺寸为150*150mm， 内部要有足够空间容纳水、电、气等线路；总高度为1620mm（落地式），落地式功能柱底部带有可调平衡脚 每条功能柱可独立放置于地面而不会发生倒塌■层板：材料同功能柱；凹型设计，分为上下两层；由钢制层板和5mm磨砂玻璃组成；钢制层板由安 装在功能柱上边的特制层板扣固定，并可以做15mm距离上下自由调节；上层层板必须与功能柱顶面平齐； 承重为50kg左右。
■功能柱面板：材料同功能柱，尺寸为150*300mm/块，可安装插座、水龙头、气体拷克等配件；面板 可拆卸（面板与功能柱之间不能用螺丝固定）O、五金及配件■合叶：每片门板至少配置两只合叶，门板合叶以304#不锈钢板成型合叶，钉采用304#不锈钢成型 的钉固定■把手：把手需以铝合金或304#不锈钢螺丝由后方固定（安装螺丝应隐藏于门板内），（嵌入式安装）， 螺丝由后方固定（安装螺丝应隐藏于门板内），抽屉宽度超过600mm以上时应配置两组把手■门缝条：除有特别说明者外，所有双开式门片间需装设门缝条，安装时以304#不锈钢螺丝与门片 锁合，其上并具盖板可将螺丝遮蔽■门扣组：门扣组需以304#不锈钢螺丝固定2、天平台（1） 规格要求A、 每个天平台均应为完整独立的落地型全钢制框架结构设计；B、 框架以40X60mm或50X50mm，厚1.5mm及以上的矩形钢管整体焊接成型；C、 家具抽屉，抽屉采悬吊式设计，与天平台框架连结，其下为座位空间，抽屉结构同实验台要求；D、 顶部四个角落上须设计有防振垫安装座；E、 采用天然大理石厚60mm台面以被动防振原理以防止或降低外来振动的影响；F、 配置4只下衬有一体成型橡胶防振垫的镀锌螺杆调整脚。
2） 台面A、 采用单片厚60mm及以上的黑色优质国产天然大理石制作；B、 台面外侧上缘采用圆弧R角倒圆处理；C、 台面置于钢制框架顶部，由安装于四个角落的高精度防振垫片予以挑空支撑3） 五金及配件A、把手：316#不锈钢U型把手，并以304#不锈钢螺丝由后方固定（安装螺丝应隐藏于抽头内），抽屉 宽度超过600mm以上时应配置两组把手；3、试剂柜/药品柜/器皿柜/储物柜/排风药品柜（1） 规格要求A、 柜体均应为完整独立的无钉全拆装式结构，各部件拆装简单快捷，结构牢固的落地型全钢制柜体 设计；（考虑保留）B、 柜体应以优质镀锌钢板制作，柜体钢材基本厚度应达到，1.2mm，喷涂后厚度，1.3mm；C、 通风口：于柜体适当位置开设有百叶通风口，以利柜内空气流通2） 门板A、 门板30mm （±5%）厚，双层结构，内外面均经环氧树酯粉末静电喷涂，夹层内具消音材料；B、 门板合叶以304#不锈钢板成型合叶，以304#不锈钢螺丝与门板及底柜相固定，非焊接结构；C、 门板配置橡胶缓冲装置；D、 门板能开关顺畅达180度3） 可调式层板A、 材料同柜体，折弯成20mm厚的层板，并带有承重加强筋；承重为大于50kg；内外面均经环氧树酯 粉末静电喷涂；其下并以304#不锈钢托架支撑加固，层板外缘及开孔须修边处理不得有锐利割手情况；B、 层板支撑扣采用厚1.2mm及以上的304#不锈钢板机压成型制作，层板上下调节间距每格约15mm；C、 排风式柜体的层板，采用表面打孔通风式设计，层板上均匀开设中12mm左右的通气圆孔，以利柜 内空气流通，并于柜内底部加设有厚6mm及以上的磁白色聚丙烯板碟状集水底板，四边具有高20mm的碟 状止水唇边以确保上方试剂瓶不慎破裂时液体不致四溢。
4） 抽气口（排风式柜体用）柜体须于顶部开设有管径150〜200mm的抽气口（依据图纸及相关说明所示），并预留法兰接口（含内 建式蝶阀）材质采用厚1.2mm优质冷轧钢板机压成型制作，表面经环氧树酯粉末静电喷涂5）五金及配件A、 合叶采用304#不锈钢模具冲压成型排式合叶（合叶长度与门片等长）；B、 门板把手采用钢质镀铬旋柄式把手，门把具上中下三点式插梢以确保门片锁合强度，并附锁；C、 门缝条：双开式门片间需装设门缝条，门缝条采用钢材与门板一体成形制作四）其它实验台配件材料的技术要求：1、 电气设备（1） 除有特别说明者外，所有电源插座均为3线，10 amps，220 V.A.C.万用型；（2） 所有220V电源插座均应配置IP-44及以上防护等级的自动阖盖式保护盒；2、 实验室专用水气配件（1） 提供完整的水气配件以及其必要的安装附件2） 按采购单位的图纸要求，在相应点位设置纯水龙头，纯水由纯水器或中央管线供应3） 水槽/杯槽：（参考品牌： TOF； WaterSaver； Broen）A、 所有水槽、杯槽需为耐酸碱的聚丙烯材质，配置依图纸或相关说明所示B、 尺寸：水槽内径尺寸约W480XD380XH280mm，杯槽内径尺寸约W145XD65XH90mm，或经采购单位 同意后采用生产厂商相近或较大容量的标准品。
C、 除有特殊说明，所有水槽，杯槽颜色为黑色D、 所有水槽及杯槽需为表面光滑，各角落平整，底部向落水头处倾斜，并能与台面板紧密结合的款 式E、 除有特殊说明者外，所有水槽，杯槽出水口处均应配备聚丙烯材质存。
