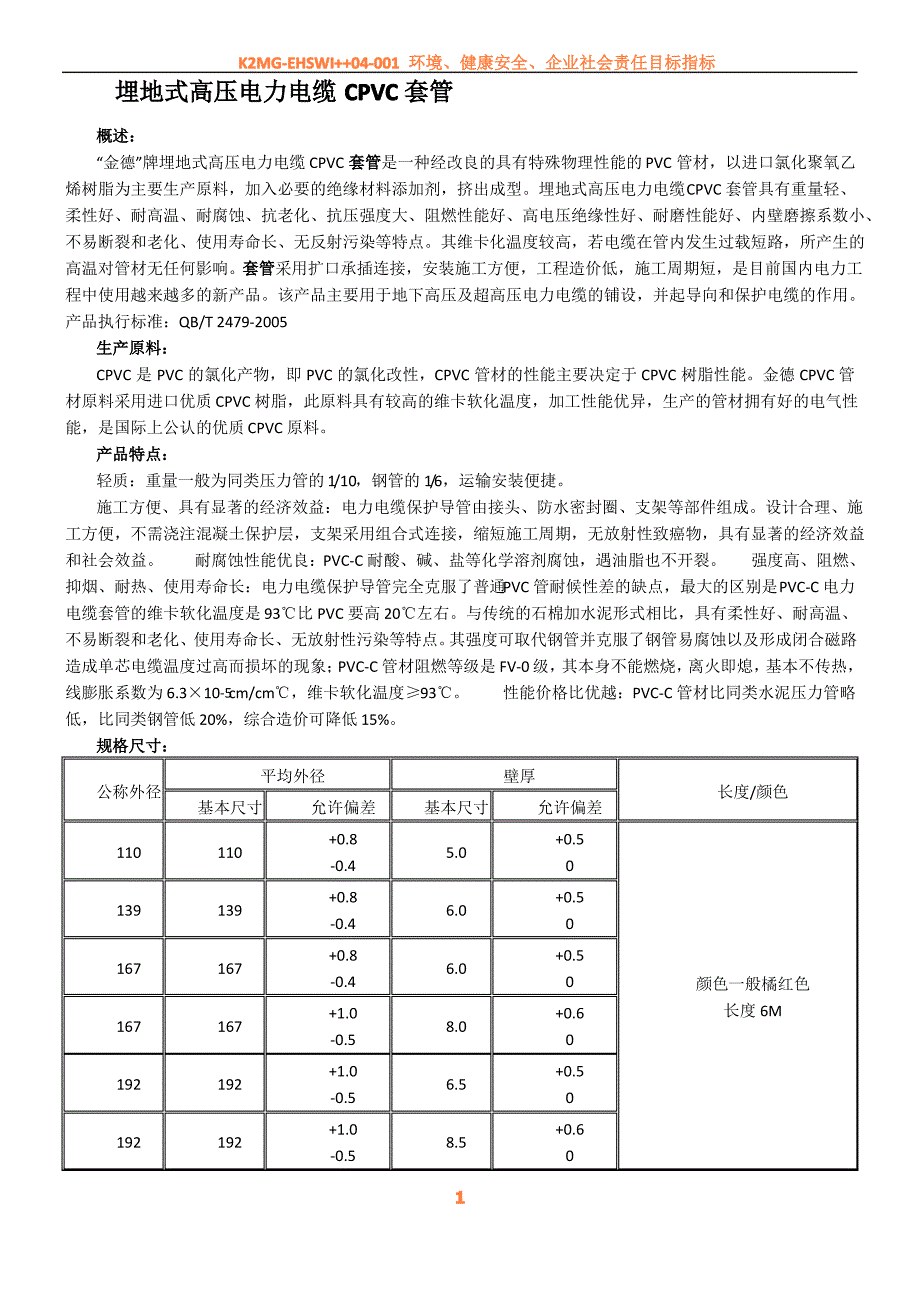

K2MG-EHSWI++04-001K2MG-EHSWI++04-001 环境、健康安全、企业社会责任目标指标环境、健康安全、企业社会责任目标指标埋地式高压电力电缆埋地式高压电力电缆 CPVCCPVC 套管套管概述：概述：“金德”牌埋地式高压电力电缆 CPVC 套管套管是一种经改良的具有特殊物理性能的PVC 管材，以进口氯化聚氧乙烯树脂为主要生产原料，加入必要的绝缘材料添加剂，挤出成型埋地式高压电力电缆CPVC 套管具有重量轻、柔性好、耐高温、耐腐蚀、抗老化、抗压强度大、阻燃性能好、高电压绝缘性好、耐磨性能好、内壁磨擦系数小、不易断裂和老化、使用寿命长、无反射污染等特点其维卡化温度较高，若电缆在管内发生过载短路，所产生的高温对管材无任何影响套管套管采用扩口承插连接，安装施工方便，工程造价低，施工周期短，是目前国内电力工程中使用越来越多的新产品该产品主要用于地下高压及超高压电力电缆的铺设，并起导向和保护电缆的作用产品执行标准：QB/T 2479-2005生产原料：生产原料：CPVC 是 PVC 的氯化产物，即 PVC 的氯化改性，CPVC 管材的性能主要决定于 CPVC 树脂性能金德 CPVC 管材原料采用进口优质 CPVC 树脂，此原料具有较高的维卡软化温度，加工性能优异，生产的管材拥有好的电气性能，是国际上公认的优质CPVC 原料。
产品特点：产品特点：轻质：重量一般为同类压力管的1/10，钢管的 1/6，运输安装便捷施工方便、具有显著的经济效益：电力电缆保护导管由接头、防水密封圈、支架等部件组成设计合理、施工方便，不需浇注混凝土保护层，支架采用组合式连接，缩短施工周期，无放射性致癌物，具有显著的经济效益和社会效益耐腐蚀性能优良：PVC-C 耐酸、碱、盐等化学溶剂腐蚀，遇油脂也不开裂强度高、阻燃、抑烟、耐热、使用寿命长：电力电缆保护导管完全克服了普通PVC 管耐候性差的缺点，最大的区别是PVC-C 电力电缆套管的维卡软化温度是93℃比 PVC 要高 20℃左右与传统的石棉加水泥形式相比，具有柔性好、耐高温、不易断裂和老化、使用寿命长、无放射性污染等特点 其强度可取代钢管并克服了钢管易腐蚀以及形成闭合磁路造成单芯电缆温度过高而损坏的现象； PVC-C 管材阻燃等级是 FV-0级， 其本身不能燃烧， 离火即熄， 基本不传热，线膨胀系数为 6.3×10-5cm/cm℃，维卡软化温度≥93℃性能价格比优越：PVC-C 管材比同类水泥压力管略低，比同类钢管低 20%，综合造价可降低 15%规格尺寸：规格尺寸：公称外径平均外径基本尺寸110139167167192192允许偏差+0.8-0.4+0.8-0.4+0.8-0.4+1.0-0.5+1.0-0.5+1.0-0.5基本尺寸5.06.06.08.06.58.5壁厚允许偏差+0.50+0.50+0.50+0.60+0.50+0.60颜色一般橘红色长度 6M长度/颜色1101391671671921921 1 K2MG-EHSWI++04-001K2MG-EHSWI++04-001环境、健康安全、企业社会责任目标指标环境、健康安全、企业社会责任目标指标219219备注物理力学性能项目维卡软化温度 (℃)5.0～＜8.0环段热压缩力(KN)公称壁厚(en/mm)≥8.0体积电阻率 (Ω·m)落锤冲击 (20±2℃)纵向回缩率(%)施工规范要求：施工规范要求：1.高压电力电缆保护管(1) 高压电力电缆 CPVC 套管标准长度为 6 米,采用橡胶圈承插式接口连接或管件粘合连接,原则上以直埋敷设为主.(2)管材埋深一般应离地面1 米及以下.(3)管材的搬运A.管件装车搬运时,要防止管材散捆掉落.B.卸管材时,禁止将管材从车上往下扔,防止管材的端头损伤.(4)管材的保管A.管材应放在凹凸少的较平坦的地方保管,否则有可能使管材被泥水污损.B.管材堆放采用进字型叠法或单根依固,防止管子散捆.(5)挖掘宽度以管材的边接、地基施工和回填作业所需的最小间隔即可.一般情况,沟槽的挖掘宽度比石棉水泥管的敷设沟槽小 0.8-0.85M,可以减少开挖工作量.(6)地基施工考虑管材要承受土压,车轮载荷等大负载,如地基不稳,易使管材产生弯曲,局部负载过大,因此要注意把地基打好.A.一般来说,要将沟底挖平,使放在其上的管枕平坦不倾斜.B.如遇土质比较松软的地方,管材有可能不均衡下沉,建议在管枕下铺 100MM 的细石沙,并加在夯实.C.如果土质较差,遇到暗沟或小河时,应先进行处理:挖除河沟内淤泥,再用大石块压实,然后分层夯实回填土.建议在导管底板铺设一层厚200MM 的钢筋混凝土底板,混凝土标号为 C20 级.(7)管枕的配置A.标准定长管材配置管材3 付,管枕间距为 1.5 米,管枕距接头处为 0.5 米.≥1.26≥1.0×101110 冲击 9 次无破裂≤5.0技术指标≥93≥0.45219219+1.0-0.5+1.0-0.57.09.5+0.50+0.80其它规格可根据用户需求生产2 2 K2MG-EHSWI++04-001K2MG-EHSWI++04-001环境、健康安全、企业社会责任目标指标环境、健康安全、企业社会责任目标指标(8)管材连接A.管材的连接采用橡胶圈承插式接头.B.清除橡皮环内面和插口外面的泥土或其它附着物,方便插入,防止漏水.C.为使管材能容易插进去,可在橡皮圈的内侧和整个插口的外面涂上少量的肥皂水或润滑剂,方便安装.D.管材表面应标有插入长度的线,将管材插入后,须确认此插入标记是否准确到位.E.用插管机连接用插管机和抱箍或绳索连接管材较安全可靠.连接的方法是:将插口移至套简口,安上抱箍或绑上绳索,装上插管机后牵拉管材.F.用敲进法连接由于作业上的情况,也可用敲进法连接.这种方法是:先将插口端放在套简口,并使其与管材的中心成一条直线,接着在管口上垫一块大于管材直径的厚木板,用榔头敲打木板中部位,将管材敲入至插入标记处.(9)接入工井段采用特制喇叭口管材,使电缆穿线柔顺.管材外伸部分要控制在30CM 以下,在其附近配置 3 根短管(1 米管),应付可能产生的地基下沉.(10)回填土管子的周围一定要用软土回填.如果回填土不密实,就可能造成路面下沉和管道弯曲.因此,施工时要特别注意.A.回填土应由人工将其填入沟内.B.回填应逐层进行夯实.C.回填时请用木作成的捣固棒进行捣固.D.因路面可能下沉,所以回填土须高出地面稍许.(11)在管材敷设过程中,如遇到特殊情况,为了让开其它工程管道和地下构筑特等,套管允许有小于 2 度的转角(即 14CM/每 4 米).套管接合部的最大允许弯曲角度为 4 度,考虑到将管子实际埋下去后的下沉,所以建议按最大弯曲角度的一半进行施工,即 2 度作为施工允许弯曲角度.(12)保护A.建成后的排管底,日后若遇其它管线部门需在排管底挖空敷设管线,当挖空宽度大于 2 米时,可采取吊空临时保护措施.我始终相信，时光会证明每天不管多晚多累都坚持在自己脸上涂抹半小时是正确的！3 3 。
