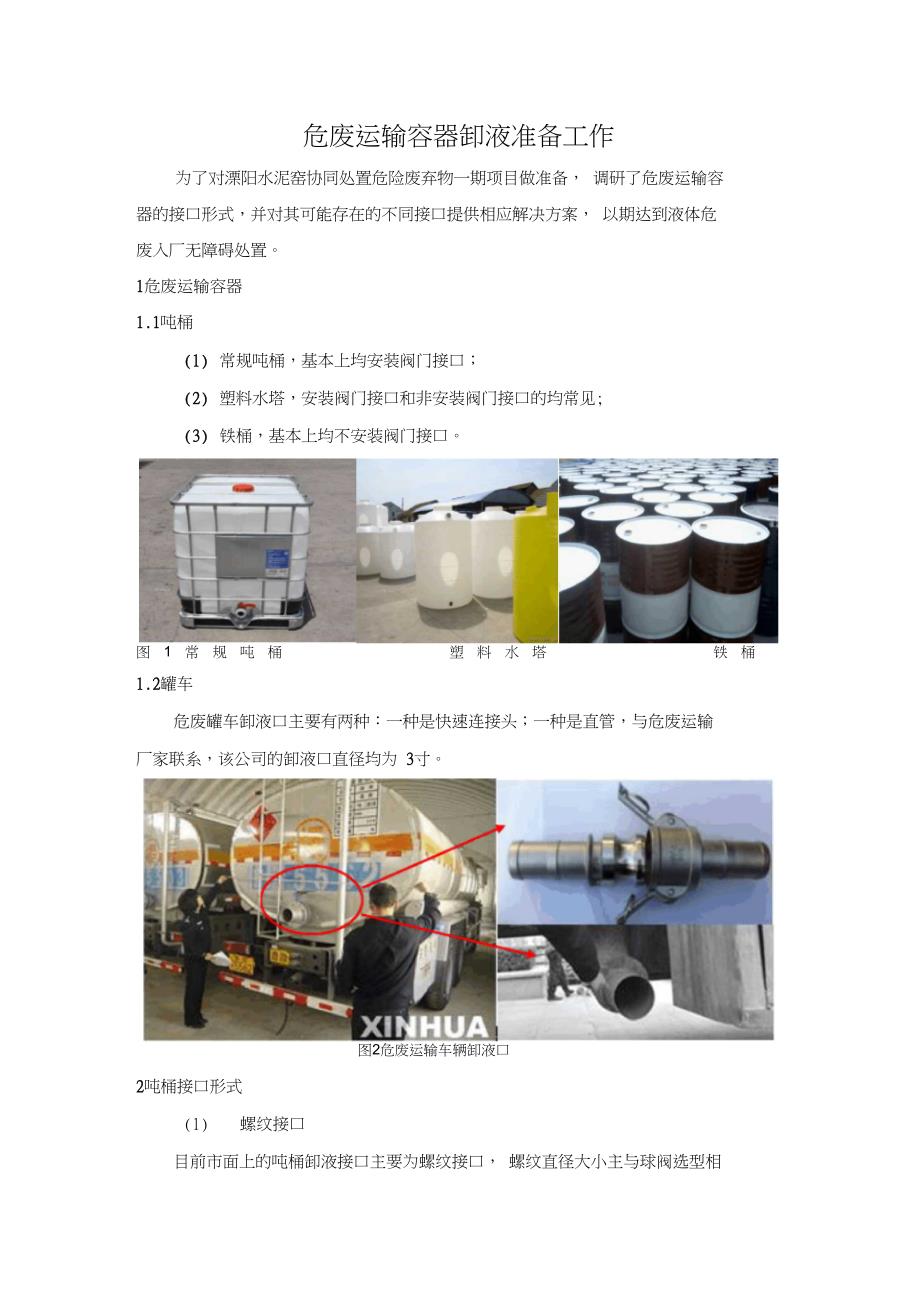

危废运输容器卸液准备工作为了对溧阳水泥窑协同处置危险废弃物一期项目做准备， 调研了危废运输容 器的接口形式，并对其可能存在的不同接口提供相应解决方案， 以期达到液体危 废入厂无障碍处置1危废运输容器1.1吨桶(1) 常规吨桶，基本上均安装阀门接口；(2) 塑料水塔，安装阀门接口和非安装阀门接口的均常见;(3) 铁桶，基本上均不安装阀门接口图1常规吨桶 塑料水塔 铁桶1.2罐车危废罐车卸液口主要有两种：一种是快速连接头；一种是直管，与危废运输厂家联系，该公司的卸液口直径均为 3寸图2危废运输车辆卸液口2吨桶接口形式(1) 螺纹接口目前市面上的吨桶卸液接口主要为螺纹接口， 螺纹直径大小主与球阀选型相关，常见DN50球阀接口直径为7.5 cm, DN40球阀接口直径为6.2 cm,蝶阀接 口直径为6.2 cm、7.5 cm、9 cm；较少见的为 DN80球阀接口，直径为 9 cm该 接口形式密封难度受螺纹匹配度影响表1常见阀门螺纹接口外径主要阀门阀门接口螺纹外径DN50球阀DN40球阀阀门接口 7.5cm阀门接口 6.2cm蝶阀阀门接口 6.2cm/7.5cm/9cmDN4嫌4酮飙為惶關・Rr»U6?cm/ZScnft/食EDN刃蹶-叭砂-珈■:. *告诵孚曰号 HI■1号 2号 3号图3常见阀门(2) 直管接口带直管接口的吨桶成本较低，部分产废企业为了降低成本也会采用该形式吨桶，目前调研情况未找到相关出水管直径相关数据。
该形式接口风险比较大，容 易造成液体滴漏，且密封难度较大图4直管接口(3) 法兰接口目前市面上的吨桶卸液接口为法兰接口的比较少见， 但该形式接口连接较容 易，且密圭寸相较上述两种形式容易图5法兰接口3解决方案3.1螺纹接口法兰接口通用变径，规格有6.2cm/7.5cm/9cm，因此可采取购买固定C型快速接头，配以不同变径接头，如下图举例：统一购买 2寸C型快接，配以80转50、100转50等不同变径接头和粗牙转 C型接头，此方案可保持连接隔膜泵段管道不变，仅更换转接头即可DN50球阀接im “m 2寸報管）DN50球阀接软管〔拆分麵节图）対蝶岡 協可接1寸4网,鵬奴删日咏刖2寸呦快程（L慣1寸，1M；图6出水口连接方式常规吨桶阀门为粗螺纹，部分吨桶阀门为细螺纹，因此可用吨桶阀门转换接头转接，即细螺纹转粗螺纹Bctn图7吨桶阀门转换接头2C53.2直管接口直管接口密封难度较大，为了保证处置过程中不出现滴漏现象， 需要购买一 定量变径卡箍，用于密封隔膜泵及出水口直管接口此时可一端连接固定 C型 快速转换接头图8变径卡箍3.3法兰盘连接法兰盘接口难度较低，且连接较方便，为了降低成本，可自行加工可变径法 兰盘后连接C型快速转换接头。
3.4不带阀门接口（如铁桶）a考虑从容器顶盖处插入直管至底部，用隔膜泵把废液直接抽出来（说明书 上标明具有抽取液体功能，但仍需要测试隔膜泵是否可直接从桶内抽出） b定制专门桶，将产废企业吨桶内的危废直接倒入我公司定制吨桶内，可固 定接头4常见问题及应急措施a吨桶阀门螺纹磨损，不能很好地对接；b废液中出现结晶现象，阀门无法打开；c使用叉车中发生碰撞；d蝶阀都有限位丝，对开和关的位置进行调节，若调节不当，出现开过的现 象;e泄露（腐蚀损害、操作损害、疲劳损害、冻害、水击而破损阀门）5采购清单名称规格数量备注吨桶阀门转接头80mm 转 50mm9吨桶阀门转接头100mm 转 50mm9吨桶阀门通用变径入口 62mm，出口接2寸快速接头9吨桶阀门通用变径入口 75mm，出口接2寸快速接头9吨桶阀门通用变径入口 90mm，出口接2寸快速接头92寸快接头入口 64mm，出口 50mm93寸快接头入口 92mm，出口 76mm9可变径法兰加工9罗虎可变径卡箍购买12罗虎一次性液体危废准备工作1吨桶解决方案方案1从吨桶入口抽取隔膜泵具有自吸功能，干吸高度 3m因此可考虑直接从吨桶入水口直接抽 取为了防止抽取过程中出现管道滑出， 建议加工类似于鹤管的较简易装置， 便 于液体危废的处置及降低处置期间的环境风险，如下图所示。
图i鹤管简易图为了保证此方案的可行性，需于危废处置前进行试验，需要得出隔膜泵对抽 取高度的要求方案2从吨桶出水口抽取2.1对厂家提出严格要求为了防止液体危废处置期间出现环境风险，有必要对产废企业提出严格要 求，要求产废企业运输的吨桶按照我公司提供的要求严格执行具体要求为：（1） 容器满足强度要求，具有一定的防冲击性能2） 容器必须完好无损，且无老化（如裂纹等）现象；（3） 盛装危险废物的容器材质和衬里必须与危险废物相容；（4） 液体危险废物可注入开孔直径不超过 70 mm并有放气孔的桶中，且开 孔盖可正常打开；（5） 危险废物的容器必须按照国标要求设置危险废物识别标志；（6） 危险废物容器的出水口为 DN50（需进一步调研是否合理 DN40球阀/ 蝶阀，阀门可正产开关，无泄漏；螺纹为常规细螺纹，且螺纹无磨损DN50掠阀上门询 伽图2常规吨桶及其出口2.2我公司需购买配件为了保证液体危废处置的便捷性和降低处置过程中的环境风险， 需要购买阀门转换接头、粗牙转C型及快速接头，具体购买清单如表1所示DN50®阀接軟管（可接1寸，1,5寸'2寸软詡图3常规快速接头连接示意图表1待购买物品清单名称规格数量价格备注阀门转换接头80 转 50128.5 元 /个一用多备粗牙转C型129元/个一用多备2寸C型快接头入口 64mm，出口 50mm928元/个一用两备防渗胶带0.5 元 /卷卡箍90.61元/个连接快速接头管道12 m连接隔膜泵2.3我公司加工特制吨桶由于存在部分企业无法严格按照我公司提出要求盛装液体危废， 我公司可考 虑自制特定吨桶，处置期间将液体危废从产废厂家提供的吨桶倒入我公司加工特 制的吨桶后再进行处置。
2罐车解决方案危废罐车卸液口主要有两种：一种是快速连接头；一种是直管，与危废运输厂家联系，该公司的卸液口直径均为3寸为了连接危废运输厂家罐车，需要购买快速接头和卡箍，购买清单如表 2所示图4常见液体罐车接口表2罐车连接设备购买清单名称规格数量价格备注3寸C型快接头不锈钢928元/个一用两备防渗胶带0.5元/卷卡箍90.61元/个连接快速接头管道12 m连接隔膜泵。
