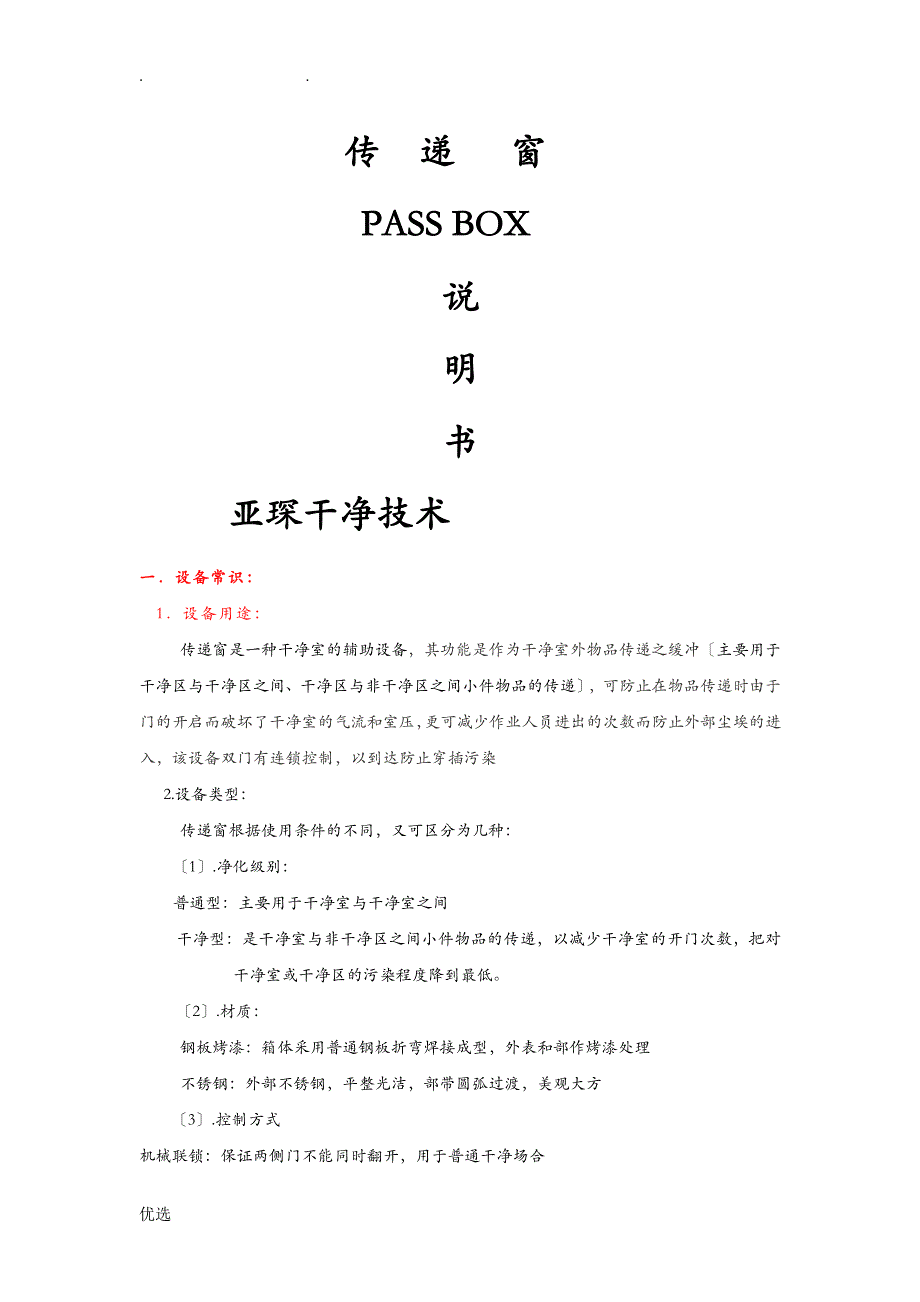

.传 递 窗PASS BOX说明书 亚琛干净技术一．设备常识：1．设备用途：传递窗是一种干净室的辅助设备，其功能是作为干净室外物品传递之缓冲〔主要用于干净区与干净区之间、干净区与非干净区之间小件物品的传递〕，可防止在物品传递时由于门的开启而破坏了干净室的气流和室压，更可减少作业人员进出的次数而防止外部尘埃的进入，该设备双门有连锁控制，以到达防止穿插污染 2.设备类型： 传递窗根据使用条件的不同，又可区分为几种：〔1〕.净化级别：普通型：主要用于干净室与干净室之间干净型：是干净室与非干净区之间小件物品的传递，以减少干净室的开门次数，把对干净室或干净区的污染程度降到最低〔2〕.材质： 钢板烤漆：箱体采用普通钢板折弯焊接成型，外表和部作烤漆处理 不锈钢：外部不锈钢，平整光洁，部带圆弧过渡，美观大方〔3〕.控制方式机械联锁：保证两侧门不能同时翻开，用于普通干净场合电子联锁：置控制面板和电磁锁，保证两侧不能同时翻开，减少穿插污染 3.设备特点：1. 传递窗采用不锈钢板制作，平整光洁，置圆弧过渡，减少死角，美观大方2. 两侧门带有机械互锁或电子互锁装置使用两门不能同时翻开，有效阻止穿插污染3. 传递窗上装有双层钢化玻璃视窗，便于观察同时有效保证了箱体部的干净度4.窗门装有密封条，确保气密性 5. 增设紫外线杀菌灯和照明灯6. 增设强力磁铁，保证设备在断电等外部因素干扰下，两侧门不翻开7. 控制面板带有呼叫功能按钮键，可以知道两侧情况8. 干净传递窗置免维护单相220V离心风机低噪音，工作状态噪音低于65分贝9.采用雅洁专用之天地磨芯铰链，门页开启平安可靠，无噪音10. 干净传递窗装备无隔板HEPA高效过滤器，对0.3微米的尘埃粒子的过滤效率为99.99%11.安装简易，干净室兼容性佳同时可根据用户要求制作各种非标准传递窗4．设备使用环境和条件：温度5℃~40℃相 对 湿 度不大于85%〔不凝露〕大 气 压 力86kPa~106kPa电 源AC220V，1H，50Hz,(单相三线制)3．平安事项：(1) ．根本平安事项：※本设备是室使用型的，请不要在室外使用。
※请选择能够承受本设备重量的顶板面、墙面构造，安装部位的顶面要求平整※本设备不得在倾斜状态下实施安装，否那么会造成箱体变形等故障※制止用于以下场所：低温、高温、高湿、结露、多尘、油雾、化学腐蚀等环境恶劣的地方※本设备不具有防爆能力，严禁在易燃易爆的环境中使用※制止用水冲洗，以免损坏本设备电气元件或造成对人身伤害※严禁剧烈震动和冲击，严禁异物进入端口，以防短路(2) ．电气平安事项：※必须先将本设备就位固定，再由专业人员进展接线通电的作业※开机运行前，请再确认本设备产品的额定电压、频率与输入电源的参数是否相符，以免损毁电气元器件，甚至引发火灾※必须对本设备实施可靠的接地作业，才能保证平安使用※务请将所需的电源线，正确可靠地接入电源接线盒中，并注意电源相位※严禁用户擅自改装本设备电气线路※请不要将重物放在电源引线上、不要夹压电源引线，以免因电源引线破损而引发火灾、触电长期停用时，请切断供电电源3) ．运行平安事项：※制止在一分钟反复操作各类开关，以免因频繁动作而损坏控制器件※使用操作面板按钮时,动作要轻柔,防止操作面板按钮的损坏※制止紧贴设备进风口处放置物品，以免影响进风量※当本设备使用过程中出现异常情况时，应首先停顿运行并切断电源，再通知专业人员检修，也可与经销商或本公司联系。
※当需要更换照明和杀菌灯管时，请先切断电源，待灯管冷却后进展更换作业※检修通道和送风通道为一体设计，都在箱体部，操作人员可通过此通道更换高效过滤器，同时也可以检修风机〔必须在确认风机不在工作状态〕5．技术参数：型号工程 传递窗PASS BOX工作区干净度百级送风风速0.45 m/s±20%噪声≤65DB〔A〕吹淋时间可调〔见控制面板操作说明〕杀菌时间可调〔见控制面板操作说明〕供电电源AC220V，1H，50Hz，(单相三线制)控制操作控制面板按钮风机 大洋电机高效过滤器液槽无隔板 效率H14 ，康菲尔三．构造特征与工作原理：1．干净传递窗：干净传递窗构造如上图所示，标准配置为外不锈钢箱体本设备由箱体，外箱体，门页，风机箱体，过滤器箱体等几大局部拼装而成是普通传递窗的改装型，在箱体上部增加了过滤器，顶部增加了风机，控制面板位于设备正前方的箱体上，控制面板采用按钮形式，设有六个控制按钮，可以控制电源，双门互锁，杀菌，照明，呼叫等门页置干净室专用之双层钢化玻璃可根据客户需要调整风机与过滤器的构造同时在外表增加了压差表和DOP测试口本设备采用垂直单向流的气流形式,采用自循环,从设备部取风。
经过吸收的空气，在离心风机提供的压力下，通过高效过滤器，使之到达干净要求干净气流被送至送风箱体，通过均流孔板，形成均匀的垂直送风气流所有气流均经过高效过滤器处理，所以送风，不带剩余粉尘，防止了二次污染由于在工作区域形成稳定的单向流，在此区域中散发的粉尘，会在单向气流的影响下被高效过滤器吸收四．安装调试： 本设备为一个独立的箱体，根据配置不同，置风机，过滤器，照明灯，杀菌灯等：1．为防止设备安装倾斜，以免造成设备变形，务必将设备安装在平整、稳固的地面或框架上2．风机在安装箱体时已安装在箱体中，安装时请检查风机连接处是否有松动，箱体安装装好后，请在检查风机的固定情况如有必要，请在风机线路连接后，翻开风机电源，检查风机运行情况，看是否有异响3．操作面板出厂前已安装在指定位置，设备安装固定后，按线路图连接线路到电路板上，即给设备连接外部电源即可4．清洁箱体外部，对箱体外部的拼缝做打胶处理〔采用道康宁中性胶密封〕，做的外表美观，密封可靠5．设备进展空吹,去除箱体部尘埃后,将送风单元及回风单元的边框擦干净后，将高效过滤器装上，注意过滤器上的箭头标志方向，四周与压框间隙要均匀，最后用过滤器压块压紧过滤器并用螺母锁紧，压紧过程一定要保证平稳。
6．连接总电源，进展通电调试，在连接电源线之前，应确认现场提供的电源参数与设备所要求的电源参数必须相符〔本产品电源采用单相三线制电源〕五．使用操作：1.功能：CDM-1A控制器采用LED四位数码管显示，具有时间可调，双向控制，报警提示等功能，适用于常闭传递窗及电插销锁2.面板样式：3.键功能：(1).电源键：电源开关键，急停，急停所指：A） 程序进展一半时需停顿工作：B） 延时，吹淋，杀菌操作进展一半时，需停顿工作：(2).解锁键：A〕工作完毕时，对门开锁 B〕解锁键与照明键合用进入解锁时间设置状态(3).吹淋键：A〕手动吹淋 B〕吹淋键与照明键合用进入吹淋时间设置状态 本方案中吹淋开启关闭、吹淋时间均为手动控制〔三档调速面板〕(4).杀菌键：A〕手动杀菌 B〕杀菌键与照明键合用进入杀菌时间设置状态(5).照明键：照明开关键〔需长按，待指示灯亮〕(6).呼叫键：A〕提示工作完毕 B〕确认4.主要技术参数：(1).门锁控制电压：+24V(2).吹淋，杀菌，照明输出功率：220V/200W(3).延时时间5s—100s可调 (4).吹淋时间20s—100s可调(本方案中吹淋时间需手动控制)(5).杀菌时间20s—100s可调 (6).手动照明 (7).双向控制 (8).报警提示5接线图：CDM-1B电源驱动板：5P另线 另线杀菌吹淋照明2P-24VDOOR2副锁〔4P〕DOOR1主锁〔4P〕+24V 1 2 3 4 1 2 3 4 DOOR2副锁〔4P〕 DOOR1主锁〔4P〕1脚为-24输出另线〔黑〕 1脚为-24输出另线〔黑〕 2脚为+24输出线 〔红〕 2脚为+24输出线 〔红〕3脚为信号输出另线〔黑或黄〕 3脚为信号输出另线〔黑或橙〕4脚为信号输出线 〔黄〕 4脚为信号输出线 〔橙〕CDM-1A控制板 J3副控制板 J3主控制板 1 2 3 4 1 2 3 4 J3副控制板 J3主控制板1脚为-5V输入另线〔黑〕 1脚为-5V输入另线〔黑〕 2脚为通讯线 〔红〕 2脚为通讯线 〔红〕3脚为通讯线〔黄〕 3脚为通讯线〔黄〕4脚为+5V输入线 〔橙〕 4脚为+5V输入线 〔橙〕 CDM-1B插销锁电源驱动板：插销锁需加一根线至锁OUT电磁锁 1 2 3 4 1脚为-24输入另线〔黑〕2脚为+24输入线 〔红〕3脚为空4脚为信号输入线 副锁〔黄〕主锁〔橙〕DOOR2副锁〔4P〕DOOR1主锁〔4P〕 1 2 3 4 1 2 3 4 DOOR2副锁〔4P〕 DOOR1主锁〔4P〕1脚为-24输出另线〔黑〕 1脚为-24输出另线〔黑〕 2脚为+24输出线 〔红〕 2脚为+24输出线 〔红〕3脚为空 3脚为空4脚为信号输出线 〔黄〕 4脚为信号输出线 〔橙〕注意：线颜色以出厂为标准6.设置步骤:(1).按电源键，电源接通，时间窗口显示"0000〞，此时电源指示灯为红色，解锁指示灯为绿色，表示此传递窗的两门是关闭状态；假设解锁指示灯为红色，那么说明两门中有门开着，并报警提示。
2).在待机状态下对开门延时、杀菌时间、吹淋时间进展设置，具体步骤如：A).同时按照明键和解锁键，解锁灯闪亮，进入开门延时时间设置状态，从5-100秒可调B).同时按照明键和吹淋键，红灯闪亮，进入吹淋时间设置状态，从20-9999 秒可调C).同时按照明键和杀菌键，红灯闪亮，进入杀菌时间设置状态，从20-9999，调，(3).在设置状态，按风淋键，那么对所要设置的时间，进展减操作，按住不放那么连减4). 在设置状态，按杀菌键，那么对所要设置的时间，进展加操作，按住不放那么连加A).在设置状态，每一步设置完成，都需按呼叫键，保存所设时间，如果按电源键，那么不保存退出B).不在设置状态，按杀菌，风淋，照明，选择运行时的各个输出状态，如果相应的灯亮，那么有运行时有相应的输出C).按电源键，为急停7.运行过程：(1).此为两门常闭传递窗，在待机状态时，那么两门同时锁住，解锁灯为绿色2).按解锁，两面同时显示解锁时间，并开场倒计时，相应的门在解锁时间可开启。
