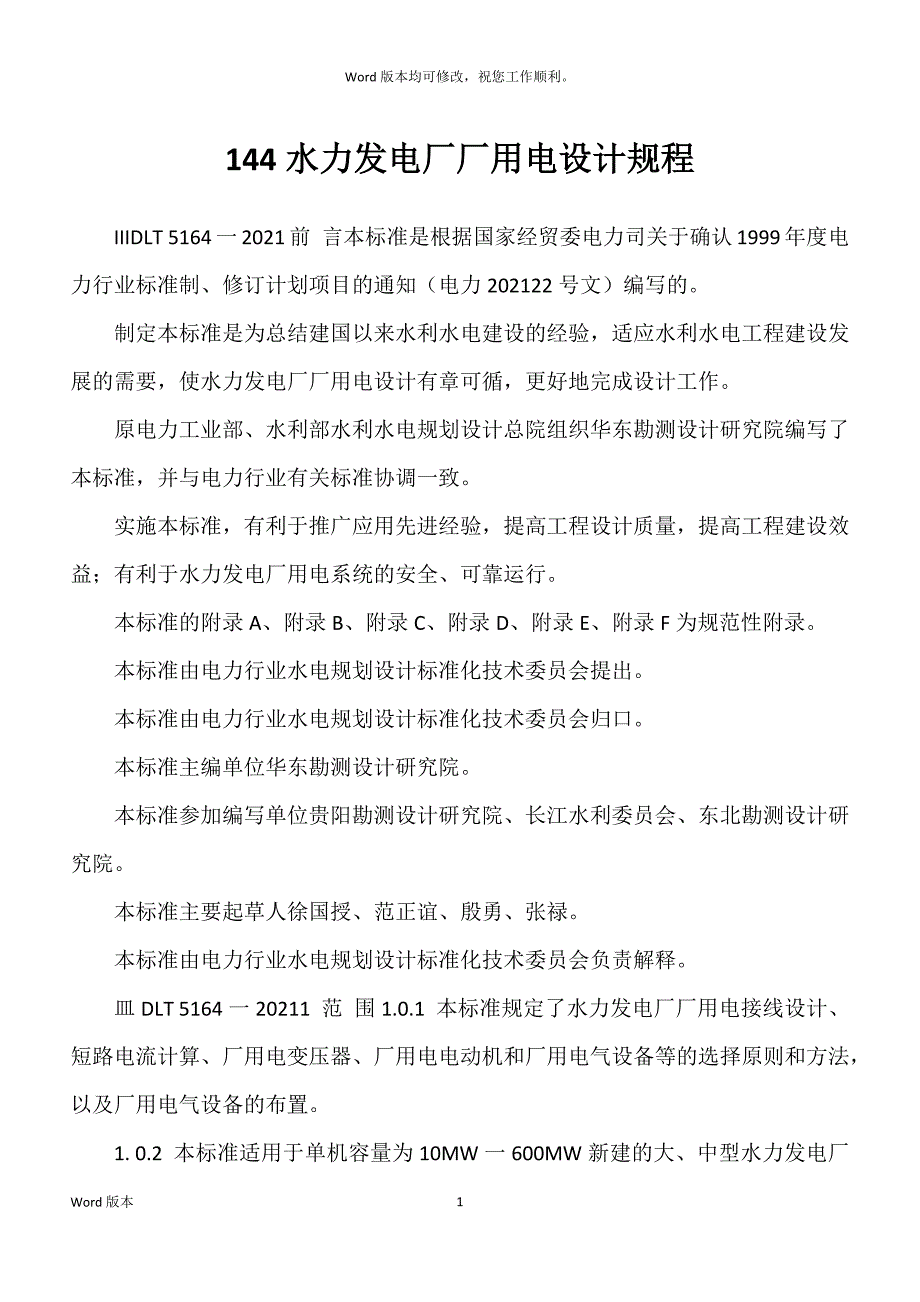

Word版本均可修改，祝您工作顺利144水力发电厂厂用电设计规程IIIDLT 5164一2021前 言本标准是根据国家经贸委电力司关于确认1999年度电力行业标准制、修订计划项目的通知（电力202122号文）编写的 制定本标准是为总结建国以来水利水电建设的经验，适应水利水电工程建设发展的需要，使水力发电厂厂用电设计有章可循，更好地完成设计工作 原电力工业部、水利部水利水电规划设计总院组织华东勘测设计研究院编写了本标准，并与电力行业有关标准协调一致 实施本标准，有利于推广应用先进经验，提高工程设计质量，提高工程建设效益；有利于水力发电厂用电系统的安全、可靠运行 本标准的附录A、附录B、附录C、附录D、附录E、附录F为规范性附录 本标准由电力行业水电规划设计标准化技术委员会提出 本标准由电力行业水电规划设计标准化技术委员会归口 本标准主编单位华东勘测设计研究院 本标准参加编写单位贵阳勘测设计研究院、长江水利委员会、东北勘测设计研究院 本标准主要起草人徐国授、范正谊、殷勇、张禄 本标准由电力行业水电规划设计标准化技术委员会负责解释。
皿DLT 5164一20211 范 围1.0.1 本标准规定了水力发电厂厂用电接线设计、短路电流计算、厂用电变压器、厂用电电动机和厂用电气设备等的选择原则和方法，以及厂用电气设备的布置 1. 0.2 本标准适用于单机容量为10MW一600MW新建的大、中型水力发电厂和抽水蓄能电站的厂用电设计 扩建或改建及机组容量不在上述范围内的水力发电厂，可参照执行 1DLT 5164一20212 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款 凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本 凡是不注日期的引用文件，其最新版本适用于本标准 GB 4208外壳防护等级分类GB 50217电力工程电缆设计规范SDJ 278水利水电工程设计防火规范2DLT 5164一20213 总 则3.0.1 厂用电设计，应按照水力发电厂的运行、检修、初期发电和分期过渡等需要作全面考虑，积极地采用经过试验鉴定的新技术和新设备，使设计技术先进、经济合理且满足水力发电厂安全、经济和满发的要求。
3.0.2 厂用电设计应根据电气主接线、动能特性、运行方式、枢纽布置条件及自然环境特点等具体情况，合理地制订设计方案 3.0.3 厂用电设计除必须执行本规程外，尚应符洽国家现行的有关设计标准和规程的规定 3DLT 5164一20214 术语和定义下列术语和定义适用于本标准4 .0.1 机组自用电unit Serviee power（Unit auxiliaries Supply）与机组运行直接有关的厂用电负荷用电，如各机组冷却供水泵、机组压油装置油泵、机组漏油泵、水轮机上盖排水泵等用电，称为机组自用电 4 .0.2单机白用电unit serviee power for single unit每一台机组的机组自用电，称为单机自用电 但也有两台机组共用的负荷，如扩大单元接线机组变压器的冷却器用电等，所以“单机自用电”一词一般适合单元接线情况 4 .0.3全厂公用电station serviee power不属于每台机组专用而是全厂共用的厂用电负荷用电，如渗漏排水泵、空气压缩机等的用电，称为全厂公用电 4 .0.4机组自用电变压器unit servsee transer专供机组自用电的变压器称为机组自用电变压器。
4. 05单机自用电变压器unit service transerSingle unit专供一台机组自用电的变压器，即一台机组由一台单机自用电变压器供电，它可以接至机端或高压厂用母线，此变压器称为单机自用电变压器 4 .0.6全厂公用电变压器station service rranser4DLT 5164一2021专供全厂公用电的变压器称为全厂公用电变压器 4 .0.7主配电屏main distribution board与厂用变压器低压侧直接连接的一组低压配电屏，有接受厂用变压器供电并将其分配给各个负荷点的功能，此配电屏称为主配电屏 4 .0.8分配电屏Subdistribution board接受主配电屏某回路供电的一面或一组低压配电屏（动力柜），有接受主配电屏供电并将其分配给附近各负荷的功能，一般为双层辐射式供电的第二级，此配电屏称为分配电屏 4. 0.9双层辐射式供电twolevel radial eleetric distribution主配电屏以辐射式供电给分配电屏，分配电屏再以辐射式供电给负荷，称为双层辐射式供电 4 .0. 10单层辐射式供电one level radial eleetric，c distribution主配电屏以辐射式直接供电给负荷，称为单层辐射式供电。
4. 0 .11空载自启动Elf startup by no load transer备用电源空载状态自动投人失去电源的母线时形成的电动机自启动称为空载自启动 4.0 .12失压自起动solve startup at voltage recovery afterFault运行中突然出现事故低电压，当事故消除，母线电压恢复时形成的电动机自启动称为失压自启动 4.0. 13带负荷自启动self stirrup by unload transer备用电源（或工作电源）已带部分负荷，又自动投人失去电5DL1 5164一2021源的母线时形成的电动机自启动称为带负荷自启动 4.0. 14黑启动bleak start当电厂机组的启动不是靠本厂机组或与其连接的电力网的电源时，这种启动称为黑启动 6DLT 5164一20215 厂用电接线5.1 厂用电电源5.1.1 厂用电电源必须符合以下基本要求1、满足各种运行方式下的厂用电负荷需要，并保证供电 2、电源相对独立 3、当一个电源故障时，另一电源应能自动或远方操作切换投入 5 12 厂用电电源首先应考虑从发电机电压母线或单元分支线上引接，由本厂机组供电。
当单元接线上装设断路器或隔离开关时，厂用电电源宜在主变压器低压侧引接；对抽水蓄能电厂当发电机电压母线上装有倒相开关时，则应从倒相开关与主变压器低压侧之间引接 513 当厂用电需要外来电源（非本厂发电机组供电的电源）时，其取得方式一般如下1、通过主变压器倒送厂用电 2、取自高压联络自藕变压器的第三绕组 3、取自与系统连接的地区电网、近区或保留的施工变电所、地方小水电或地理位置相近的水电厂之间的联络线等电源 4、从电厂的高压侧母线引接 5 14 从电厂的110kV及以上电压级的高压母线上引接厂用电电源必须通过技术经济比较论证确定 5 15 对担任系统峰荷、经常全厂停机的特别重要的大型水电厂或抽水蓄能电厂，如有可能与系统失去联系，又无其他可靠的厂用电外来电源，致使机组无法启动，影响大坝度汛安全或厂房可能被淹而危及人身或设备安全时，经过技术经济比较论证，可设置柴油发电机组或逆变电源装置作应急电源（包括黑启动电7DLT 5164一2021 5 16 水电厂在各种运行方式下，所连接的厂用电电源的数量应满足下列要求1、全厂机组运行时，大型水电厂应不少于3个厂用电电源；中型水电厂应不少于2个厂用电电源。
2、当部分机组运行时，大型水电厂至少应有2个厂用电电源同时供电；中型水电厂也应有2个厂用电电源，但允许其中1个处于备用状态 3、全厂停机时，大型水电厂应有2个厂用电电源，但允许其中一个处于备用状态；中型水电厂允许1个厂用电电源供电 4、当机组、主变压器或引水隧洞等大修而使全厂停机时，允许仅1个厂用电电源供电 5、在厂用电电源设备检修期间，允许适当减少厂用电电源数量 5. 1.7 第一台机组发电时，厂用电电源数量应满足516第25.2 厂用电电压5.2.1 厂用电系统由一级低压供电或由高、低两级电压供电，应根据厂用电负荷大小、枢纽布置、厂坝区负荷分布及地区电网等条件进行技术经济比较确定 中型水电厂的厂内用电宜采用380V一级电压供电 5.2.2 高压厂用电电压，应根据发电机电压、厂用电动机电压、地区电源电压、施工用电电压及负荷分布等情况综合比较确定，一般采用10kV（或6kV）电压级 5.2.3 低压厂用电电压应采用3802 20v三相四线制系统，中性点直接接地 8DLT 5164一20215.3 厂用电接线方式5.3.1 高压厂用电系统一般采用单母线分段或分段环形接线，分段数应根据电源睛况确定。
5.3.2 厂用电采用两级电压的大型水电厂，宜将机组自用电与全厂公用电分别用不同变压器组供电 5.3.3 大型水电厂的机组自用电变压器宜接至高压厂用电母线上，当机组台数多，单机容量大，单机自用电负荷超过lookvA时，对担任基荷并采用单元接线的大型水电厂，此单机自用电负荷可由接至机端的单机自用电变压器供电；对担任峰荷的大型水电厂，单机自用电负荷不宜由接机端的单机自用电变压器供电，宜由接至高压厂用电母线的单机自用电变压器供电 5.3.4 中型水电厂机组自用电与全厂公用电宜采用混合供电方式 5.3.5 当发电机引出线及其分支线均采用离相封闭母线，且分支回路采用单相设备或分相隔离措施时，厂用电变压器的高压侧可不装设断路器和隔离开关；当厂用电分支线未采用离相封闭母线时，厂用电变压器高压侧宜装设断路器；若不装设，则需采取下列措施1、采用负荷开关、隔离开关或连接片，但应满足动热稳定的要求或采取防止相间短路的措施 当采用隔离开关时，应使隔离开关能拉切所连接变压器的空载电流 2、采取限制短路电流措施，以便能采用额定短路开断电流较小的断路器 5.3.6 对装机容量为200MW以下、单机容量在100MW及以下巨发电机引出线未采用离相封闭母线、厂用变压器容量在800kvA以下的水电厂，如高压熔断器或高压限流熔断器分断能力能满足厂用电分支线处预期短路电流值要求，厂用电变压器高压侧可采用高压熔断器或高压限流熔断器组合保护装置保护，但9DLT 5164一2021与上述熔断器配套使用的负荷开关应能可靠地开断过负荷电流，并应设闲锁装置保证负荷开关不误切短路电流，同时宜校验厂用电变压器高、低压侧保护动作的选择性。
5.3.7 中型水电厂厂内用电变压器与坝区用电变压器的高压侧不宜合用一组断路器 厂用电变压器与近区用电变压器的高压侧不应合用一组断路器，也不应以三绕组变压器供电 5.4 厂用电负荷的连接与供电方式5.4.1 高压厂用电负荷的连接原则 1、厂、坝区的厂用电高压电动机和低压厂用电变压器宜由厂用电高压母线直接供给，同一用途的高压厂用电电动机、低压厂用电变压器应分别接至不同分段的高压母线上 2、当有地区电网时，不宜从高压厂用电母线上引接回路供给近区及水电厂生活区用电 3、厂、坝区负荷，如容量较大，距离较远时，宜装设单独配电变压疑供542对有紧急泄洪要求的大坝lWJ门启闭机，应有两个电。
