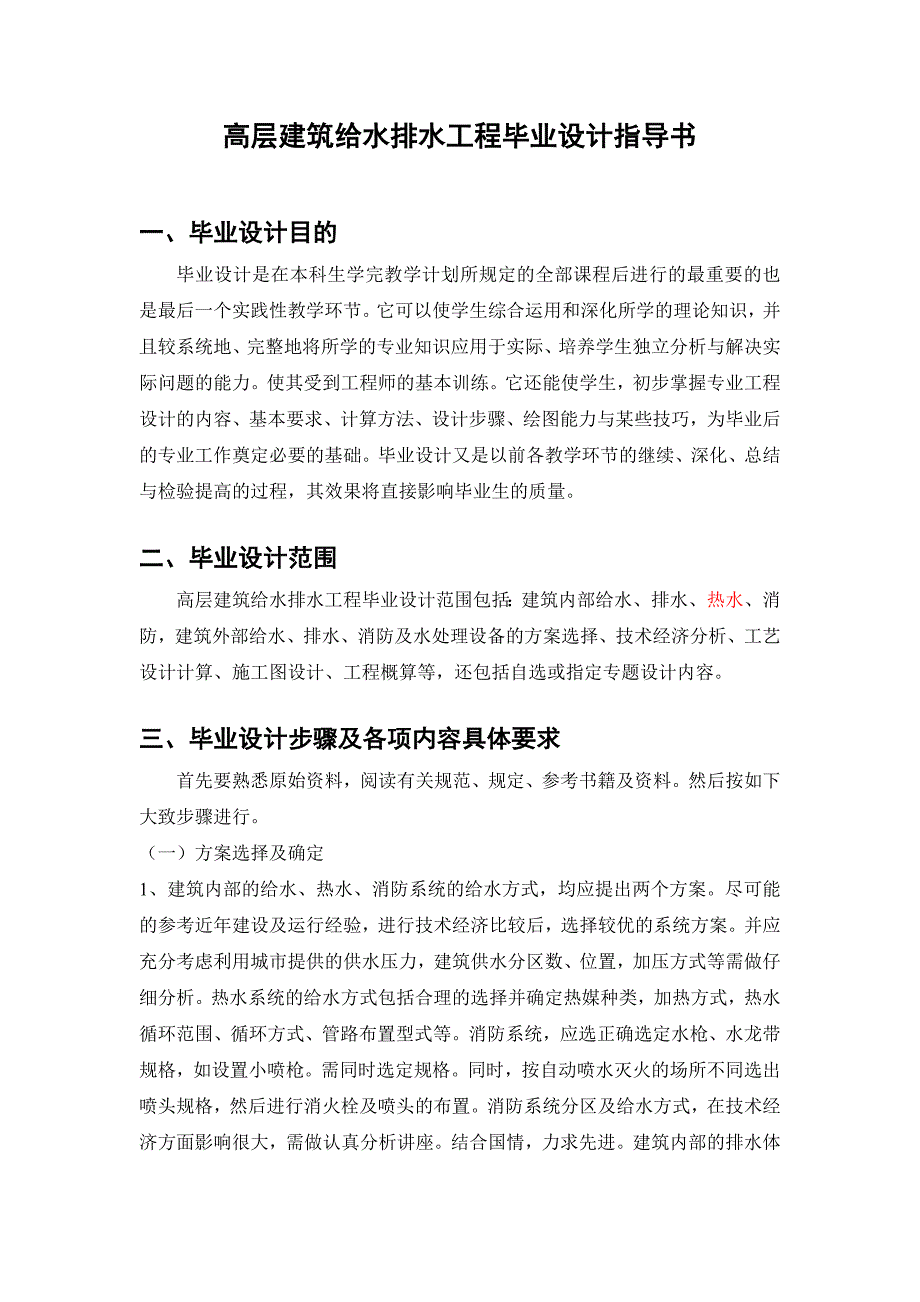

高层建筑给水排水工程毕业设计指导书一、毕业设计目的毕业设计是在本科生学完教学计划所规定的全部课程后进行的最重要的也是最后一个实践性教学环节它可以使学生综合运用和深化所学的理论知识，并且较系统地、完整地将所学的专业知识应用于实际、培养学生独立分析与解决实际问题的能力使其受到工程师的基本训练它还能使学生，初步掌握专业工程设计的内容、基本要求、计算方法、设计步骤、绘图能力与某些技巧，为毕业后的专业工作奠定必要的基础毕业设计又是以前各教学环节的继续、深化、总结与检验提高的过程，其效果将直接影响毕业生的质量二、毕业设计范围高层建筑给水排水工程毕业设计范围包括：建筑内部给水、排水、热水、消防，建筑外部给水、排水、消防及水处理设备的方案选择、技术经济分析、工艺设计计算、施工图设计、工程概算等，还包括自选或指定专题设计内容三、毕业设计步骤及各项内容具体要求首先要熟悉原始资料，阅读有关规范、规定、参考书籍及资料然后按如下大致步骤进行一）方案选择及确定1、建筑内部的给水、热水、消防系统的给水方式，均应提出两个方案尽可能的参考近年建设及运行经验，进行技术经济比较后，选择较优的系统方案并应充分考虑利用城市提供的供水压力，建筑供水分区数、位置，加压方式等需做仔细分析。
热水系统的给水方式包括合理的选择并确定热媒种类，加热方式，热水循环范围、循环方式、管路布置型式等消防系统，应选正确选定水枪、水龙带规格，如设置小喷枪需同时选定规格同时，按自动喷水灭火的场所不同选出喷头规格，然后进行消火栓及喷头的布置消防系统分区及给水方式，在技术经济方面影响很大，需做认真分析讲座结合国情，力求先进建筑内部的排水体制，应结合建筑性质，特点选择，污废水的处理程度应符合国家有关规范规定，确定雨水排除方式2、设备及管线布置、绘制系统图按照已确定的方案及管线布置原则给水热水、消防、排水需同时进行，并做好各专业间的协调3、给水系统设计计算用水量计算，合理确定用水定额，依据规范并参考建筑所在地区已建建筑情况确定用水定额及小时变化系数，计算最大日用水量，最大时用水量选择水表，计算水表损失计算系统总水头损失，计算水箱调节容积，选择水箱规格，计算水箱安装高度4、消防系统设计计算建筑类别确定相应的各项消防用水量标准确定，按规范要求进行水力计算消防水箱贮水量计算（前10分钟用水），同生活调节水量配合选定水箱规格（如合用时），计算水箱安装高度，需注意建筑下面数层支管减压问题，建筑上面数层的消防压力保证措施问题。
为设置气压缺或减压泵等需做相应的计算和设备选型，消防水池贮水容积10分钟后用水）按火灾延续时间计算，与生活贮水量配合进行水池设计消火栓系统消防泵的规格、数量确定配套电机规格确定自动喷水灭火的喷淋泵规格，数量、配套电机的选择等5、热水系统设计计算确定热水用水定额时变化系数冷热水计算温度、供水时间选择热媒，确定加热方式和加热设备（需有比较和论述过程）热水量、耗热量、热媒耗量计算热加器容积计算，加热器热交换面积的计算加热器规格、数量的确定换热管的规格、数量确定加热器水头损失计算其中加热器的类型应充分考虑热媒条件、建筑性质、使用要求及特点等因素合理选定管网水力计算包括热媒管网计算，热媒系统循环泵的选择配水管网计算、循环管网计算，机械循环时循环水泵的选择锅炉的选择可根据计算之锅炉小时供热量进行并需考虑一定的富裕量在有集中供暖锅炉时可以和供暖统一解决6、排水系统设计计算高层建筑排水水体制确定后，其排水系统可能有双管、三管、单管系统在接入横支管卫生器具数量较少时，横支管可以不计算而进行查表选定，对立管底部及出户管进行校核，并应注意到水气流现象的约束，对1－2层污废水采用单位排出通气系统管径计算致确定后，宜尽量将靠近的结合起来集中伸出屋面。
污水集水池容积计算（对不能自流排入城市管网的个别排水点之污废水方），污水抽升泵的选择雨水计算系统计算，正确选用当地暴雨强度公式及确定重现期划分屋面浅水区，计算汇水面积确定浅水能力系数计算q5、h5选择雨水斗遵照规范规定选择确定接管管径，悬吊管、主管出户管及埋地管的管径及相应坡度7、建筑外部给排水系统设计计算给水引入管的数量、位置已在方案中确定，管径应按（n－1）条通过设计流量定水位位置，尺寸应依建筑周围具体情况，在保持必要的相互距离情况下确定消火栓和水泵接合器的数量、位置、型式应严格按照规范执行化粪池的位置应注意保证与建筑和贮水池等之章有规定的距离化粪池容积计算所选参数要合理8、专题二）绘图内容及要求1、绘制的图纸数量10张左右主要是下列图纸：1）建筑总平面图1：500－1000；2）首层平面图1：100（比例同建筑图，以下同）；3）标准层平面图1：100；4）非标准层平面图1：100；（当各层功能不同且有用水点时，均需绘一张）；5）地下室平面图1：100（指地下1－3层中有给排水之层）；6）设备层平面图1：100（有无及数量可能不同，但与给排水有关即绘出）；7）顶层平面图1：100；8）裙房平面图1：100（指有关的）；9）卫生大样图1：50－1：30；10）给水系统图：1：100或无比例（以下同）；11）排水系统图1：10012）消防系统图1：10013）热水系统图1：10014）水泵房工艺平面及系统图比例自定；15）专题有关图纸；16）设计总说明及图例等。
2、总平面图上，应在建筑周围明显地表示出建筑进水管的位置，外部消防管网的位置，消火栓、水泵接合器的位置，贮水池（有时在地下室）等表示出污水、废水、雨水管线及化粪池位置，管网上的连接窨井同时应标出邻近建筑及道路名称，本建筑的层数标志符号及必要的字等3、平面图：应绘出给水、排水、热水、消防系统的水平干管、支管、主管的位置主管需注管号消防平面需绘出消火栓、喷头、阀门、水流指示器、减压装置、检查阀门等，需注出管径，喷水支管间距，喷头间距等设备层平面需绘清楚各类管线相互位置，连接关系，水箱、气压罐、水泵加热设备等位置、必要的阀门、止回阀仪表等地下室平面除各类管线外，还需按比例绘出吸水池（或贮水池）位置生活泵、各类消防泵、污水池、污水泵、热交换器、热水罐、进户管、水表节点，心脏设备间连接管线，必要的闸门、仪表等顶层平面图应示出雨水斗的布置，通气管出口，试验消火栓等4、系统图：给水、排水系统图（可以不按比例）应绘出配水点符号、注出干管、主管、支管管径、坡度、标高，检查口、扫除口、通气管及标高等消防系统图，除地面标高外、层数等外、需注管径消火栓标高，水流指示器，阀门，仪表，火警信号阀等5、专题要求，由教师指定，做到技术设计，尽可能达到施工图深度。
三）设计说明书要求说明书应按下列顺序与内容撰写说明书的中文和外文摘要目录概述对设计对象的概况介绍：城市概况、发展远景等建筑所在街区具体位置的描述建筑性质、功能（如设立各类房间名称，设备、设施的完善程度描述）建筑规模的介绍：建筑面积，建筑占地面积，建筑层数（地上、地下），建筑总高度，建筑客房庆位数，职工人数以及建筑设备层层数，位置，室内外标高差等建筑结构及基础情况给排水管道现状，市政管网压力，冰冻线地下水位资料等设计任务（如任务书部分，摘写下来）设计依据、写出有关的规范、标准、手册的名称、出版日期、出版社名称；予概算定额名称，出版时间等4、设计及设计内容参照任务及指示书内容及要求编写对各系统的方案要进行充分的比较和论述后确定对各种设备，器材等选择要做说明对计算中的选择应写出其根据5、工程概算与成本分析根据高层建筑给排水系统工程量，采用工程概算单价及当地工程予算定额进行编制包括卫生器具，管材，设备、各种仪表及有关土建工程，成本分析包括单位面积造价等6、存在问题与建议四、进度安排毕业设计的第1－4周主要完成设计的方案及工艺计算部分如建筑内部、外部的给排水、消防方案选择布置定线，设备选型水力计算及专题设计计算等。
之后进行毕业实习实习后，对方案及工艺计算进行最后的调整校核确定，绘图时间大致比例如下：方案及工艺设计计算 3－4周所有平面图绘制 3－4周所有系统图绘制 3－4周专题图纸绘制 0.5－1周整理毕业设计说明书概算 1－1.5周准备与参加毕业答辩 1周计算机计算按学校统一安排进行上述计划可按情况在教师指导下重新安排或调整设计过程中，方案问题、重要设备选定，计算方法等原则问题，需获得指导教师认可后方可继续进行五、主要参考文献1、《建筑设计防火规范》GB50045-95，［S］中国计划出版社（2005年版）2、《高层民用建筑设计防火规范》GB50016－2006，［S］中国计划出版社3、《2003全国民用建筑工程设计技术措施.给水排水》［S］中国计划出版社（2003）4、《建筑给水排水》（第五版），王增长主编 中国建筑工业出版社（2005）5、《给水排水工程快速设计手册》（建筑给排水分册、水力计算分册），中国建筑工业出版社（1986）6、《自动喷水灭火设计规范》GB50084-2001，［S］中国计划出版社（2005年版）7、《汽车库设计防火规范》GB50067-1997，［S］中国计划出版社8、《给水排水工程快速设计手册》（建筑给排水分册、水力计算分册），中国建筑工业出版社（1986）9、《全国通用给水排水标准图集》S1、S2、S3，中国建筑标准设计研究所（2002）10、其它资料。
