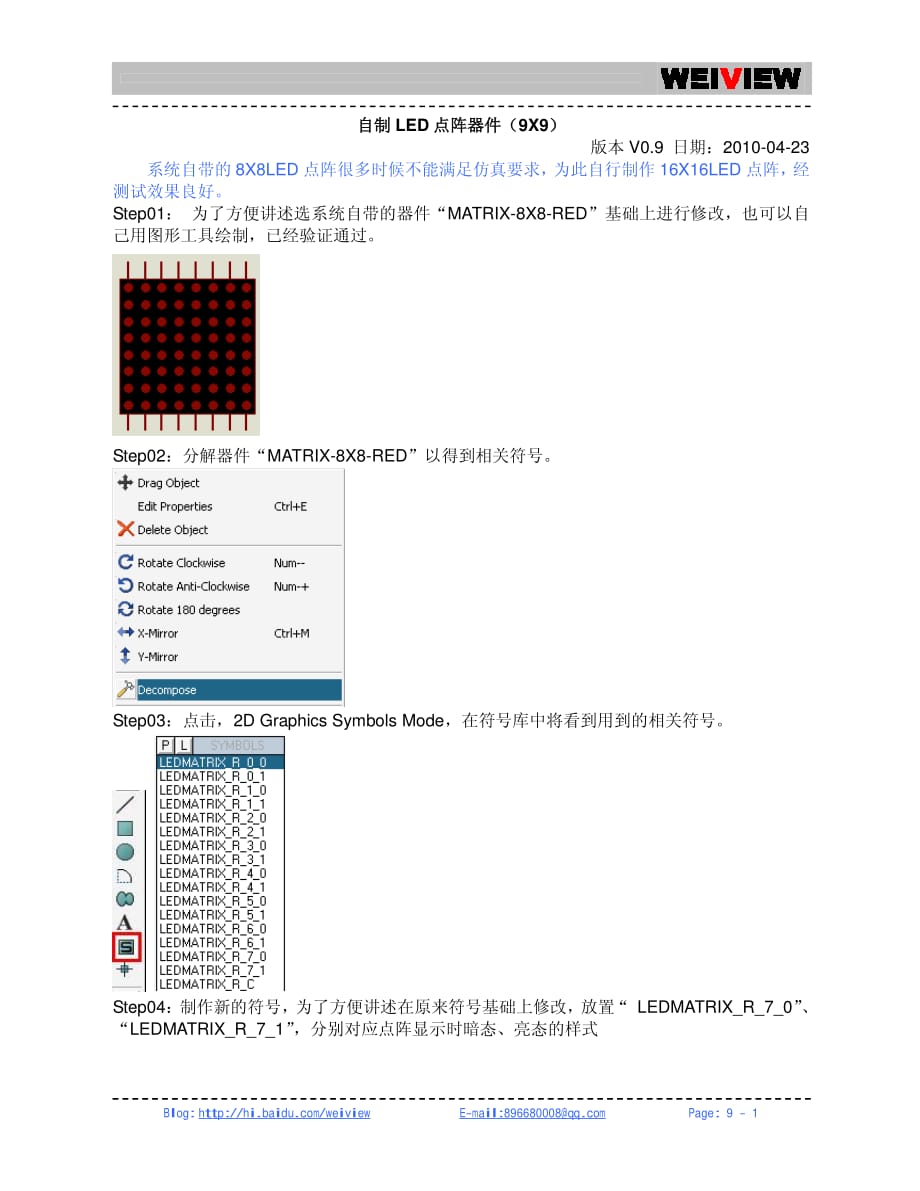

Blog: E-mail: Page: 9 - 1 自制自制 LED 点阵器件（点阵器件（9X9）） 版本 V0.9 日期：2010- 04- 23 系统自带的 8X8LED 点阵很多时候不能满足仿真要求， 为此自行制作 16X16LED 点阵， 经 测试效果良好 Step01： 为了方便讲述选系统自带的器件“MATRIX- 8X8- RED”基础上进行修改，也可以自 己用图形工具绘制，已经验证通过 Step02：分解器件“MATRIX- 8X8- RED”以得到相关符号 Step03：点击，2D Graphics Symbols Mode，在符号库中将看到用到的相关符号 Step04：制作新的符号，为了方便讲述在原来符号基础上修改，放置“ LEDMATRIX_R_7_0” 、 “LEDMATRIX_R_7_1” ，分别对应点阵显示时暗态、亮态的样式 Blog: E-mail: Page: 9 - 2 Step05：分解符号“ LEDMATRIX_R_7_0” 、 “LEDMATRIX_R_7_1” ，以得到相关的图形， 注意观察坐标原点位置 Step06：复制这两个图形符号，以方便制作新的符号 Blog: E-mail: Page: 9 - 3 Step07：向下拖动这两个符号 Step08：分别选择暗态、亮态的图形，包含上方原点，生成新的符号，名称规则与原来的一致 Blog: E-mail: Page: 9 - 4 Step09：符号库里显示新增了两个符号 Step10：修改原图形变成“MATRIX- 9X9- RED”的样式，上端右侧引脚“9” ，下端右侧“I” 、 属性与原来的引脚属性保持一致 Blog: E-mail: Page: 9 - 5 Step11：编辑元件的脚本，描述类的可根据自己的需要修改，注意观察修改的部分 Blog: E-mail: Page: 9 - 6 *DEVICE NAME=MATRIX- 9X9- RED ACTIVE=LEDMATRIX_R,9,BITWISE,DLL HELP=DISPLAYSPOPUP,1 *PROPDEFS MODDLL=VSM Model,READONLY STRING PRIMITIVE=Primitive Type,HIDDEN STRING INVERT=INVERT,HIDDEN STRING PACKAGE=PCB Package,HIDDEN PACKAGE TTRIGMIN=Minimum Trigger Time,FLOAT,PNZ *INDEX CAT=Optoelectronics SUBCAT=Dot Matrix Displays DESC=9x9 Red LED Dot Matrix Display *COMPONENT MODDLL=LEDMPX PRIMITIVE=DIGITAL,LEDMPX INVERT=A,B,C,D,E,F,G,H,I TTRIGMIN=1ms Blog: E-mail: Page: 9 - 7 Step11：选择图形元素以及脚本语句，制作元件，选择 Next，直到 OK Blog: E-mail: Page: 9 - 8 Step12：元件库里显示新生成的元件 Step13：测试一下自己的成果 注：16X16 的点阵制作过程类似，符号名称需修改短一些。
Blog: E-mail: Page: 9 - 9 。
