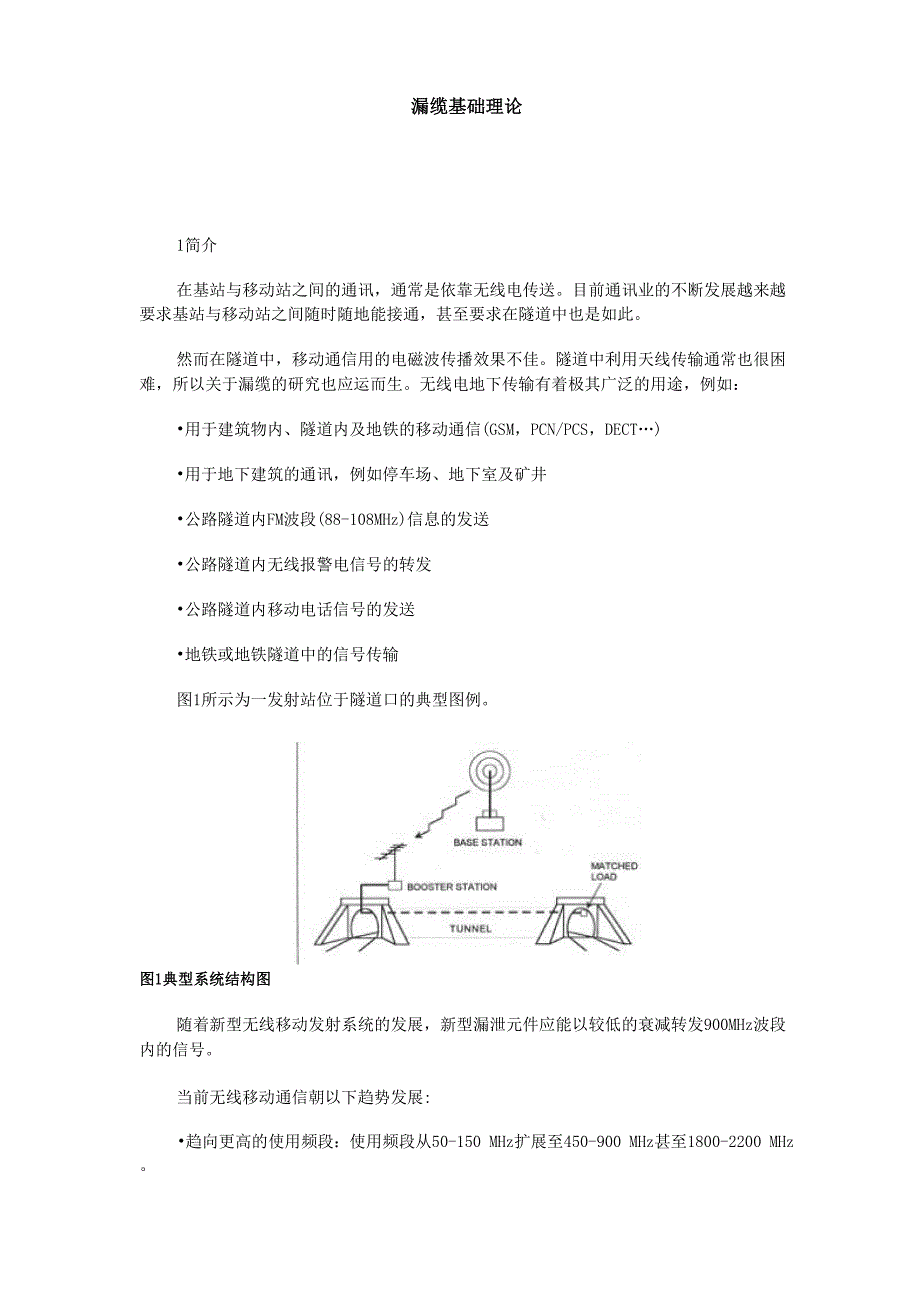

漏缆基础理论1简介在基站与移动站之间的通讯，通常是依靠无线电传送目前通讯业的不断发展越来越 要求基站与移动站之间随时随地能接通，甚至要求在隧道中也是如此然而在隧道中，移动通信用的电磁波传播效果不佳隧道中利用天线传输通常也很困 难，所以关于漏缆的研究也应运而生无线电地下传输有着极其广泛的用途，例如：•用于建筑物内、隧道内及地铁的移动通信(GSM，PCN/PCS，DECT…)•用于地下建筑的通讯，例如停车场、地下室及矿井•公路隧道内FM波段(88-108MHz)信息的发送•公路隧道内无线报警电信号的转发•公路隧道内移动信号的发送•地铁或地铁隧道中的信号传输图1所示为一发射站位于隧道口的典型图例图1典型系统结构图随着新型无线移动发射系统的发展，新型漏泄元件应能以较低的衰减转发900MHz波段 内的信号当前无线移动通信朝以下趋势发展:•趋向更高的使用频段：使用频段从50-150 MHz扩展至450-900 MHz甚至1800-2200 MHz•要求通讯接通质量更高：数字化传输、高比特率，等等•在市区和以下特定范围，具有更佳的综合性能：隧道、地下机动车道、地下停车场2漏缆的工作原理横向电磁波通过同轴电缆从发射端传至电缆的另一端。
当电缆外导体完全封闭时，电 缆传输的信号与外界是完全屏蔽的，电缆外没有电磁场，或者说，测量不到有电磁辐射同 样地，外界的电磁场也不会对电缆内的信号造成影响然而通过同轴电缆外导体上所开的槽孔，电缆内传输的一部分电磁能量发送至外界环 境同样，外界能量也能传入电缆内部外导体上的槽孔使电缆内部电磁场和外界电波之间 产生耦合具体的耦合机制取决于槽孔的排列形式漏缆的一个典型例子是编织外导体同轴电缆绝大部分能量以内部波的形式在电缆中 传输，但在外导体覆盖不好的位置点上，就会产生表面波，沿着电缆正向或逆向向外传播， 且相互影响无线电通信信号的质量通常因为电缆外界电波电平波动情况不同而相差很大电缆敷 设方式和敷设环境对电缆辐射效果也有影响大部分隧道内还有各种各样金属导体，比如沿 两侧墙面安装的电力电缆、铁轨、水管等等，这些导体将彻底改变电磁场的特性漏缆电性能的主要指标有纵向衰减常数和耦合损耗2.1纵向衰减衰减常数是考核电磁波在电缆内部所传输能量损失的最重要特性普通同轴电缆内部的信号在一定频率下，随传输距离而变弱衰减性能主要取决于绝 缘层的类型及电缆的大小而对于漏缆来说，周边环境也会影响衰减性能，因为电缆内部少部分能量在外导体附 近的外界环境中传播。
因此衰减性能也受制于外导体槽孔的排列方式2.2耦合损耗耦合损耗描述的是电缆外部因耦合产生且被外界天线接收能量大小的指标，它定义为： 特定距离下，被外界天线接收的能量与电缆中传输的能量之比由于影响是相互的，也可用 类似的方法分析信号从外界天线向电缆的传输耦合损耗受电缆槽孔形式及外界环境对信号的干扰或反射影响宽频范围内，辐射越 强意味着耦合损耗越低根据信号与外界的耦合机制不同，主要分有下三种漏缆：•辐射型（RMC）•耦合型（CMC）•泄漏型（LSC）3漏缆种类3.1辐射型漏缆（RMC）辐射型电缆的电磁场由电缆外导体上周期性排列的槽孔产生的槽孔间距0）与工作 波长（4）相当（见图2）,辐射型电缆的使用频段可由以下不等式确定：（-1） （1）=介质相对介电常数Figure 2 Eiaifi珅｝ dF a 'Radiated ithkIc' cable图2辐射型电缆示例考虑下面的情形，电缆的外导体上开了一组周期性槽孔，屏蔽层的辐射机制类似于朝 着电缆轴向的一系列磁性偶极子的辐射最简单的例子是，外导体上每个相邻小孔间距为半 波长距离，例如100MHz下为1.5m辐射模式所有槽孔都符合相位迭加原理只有当槽孔排列恰当及在特定的辐射频率段， 才会出现此模式。
也只在很窄的频段下，才有低的耦合损耗高于或低于此频率，都将因干 扰因素导致耦合损耗增加电磁波的传播方向如图4所示呈放射状发散3.2耦合型漏缆（CMC）耦合型电缆则有许多不同的结构形式，例如，在外导体上开一长条形槽，或开一组间 距远远小于工作波长的小孔（见图2.3）还有就是两侧开缝图3耦合型电缆示例电磁场通过小孔衍射激发电缆外导体外部电磁场电流沿外导体外部传输，电缆象一 个可移动的长天线向外辐射电磁波因此，耦合型电缆亦等同于一根长的电子天线与耦合模式对应的电流平行于电缆轴线，电磁能量以同心圆的形式紧密分布在电缆周 围，并随距离的增加而迅速减小，所以这种模式也被称为“表面电磁波”这种模式的电磁 波主要分布在电缆周围，但也有少量因随机存在于附近的障碍物和间断点（如吸收夹钳、墙 壁等）而被衍射，如一部分能量沿径向随机衍射图4表示这种模式电缆中的两种辐射过程"RADIATCNG"图4辐射过程3.3漏泄型（LSC）这种模式可理解为在一根非漏泄电缆中，插入一段漏泄电缆（如图5所示）Non-leaky L的ky - Non-]eaJ(yIIHLeaky图5漏泄型电缆示例这一段漏缆等同于一个通过功率分配器与同轴电缆相连的定位天线。
其中电缆内部只 有一小部分的能量转变为辐射能选择相邻漏泄段之间的合适间距，以便为不同频段提供满 意的效果事实表明，10至50米之间的间距可满足1000MHz内的所有情形的通信这样设计的漏缆型电缆，在同样的条件下又可作为连续的补偿馈线，且具有更好的衰 减常数和耦合损耗特性漏泄部分相当于有效的模式转换器，可以控制电缆附近的电磁场强度大小，它是漏泄 部分长度和电气性能的函数使用漏泄型电缆的系统的一个特点是漏泄部分长度占电缆总长度不到2 %〜3%，这样便 减少了由于辐射引起的附加损耗这些模式转换器有很低的插入损耗，通常只有0.3或 0.2dB，因此使用这些模式转换器引起的同轴电缆纵向衰减增加很小例如，图6表示的是使用完全相同的等间距的模式转换器后，场强沿电缆长度方向变 化的情况Range] m、口一 ] level [dBmJCoupling Io做MaKimuin range[.eviil at 95%Field level图6场强沿电缆长度方向变化-X轴表示的是模式转换器在X轴上的位置，用“MC”表示•虚线表示的是天线接收可能性为95%时的场强值，包括电缆的衰减和转换器插入损耗• Px=95%功率接收可能性对应的电平与Y轴的交点• P0=输入功率• Prmin=最低接收功率（灵敏度）•Px与P0之间差为漏缆的耦合损失•95%功率衰减线与最低接收功率线交点表示电缆最大传输长度。
