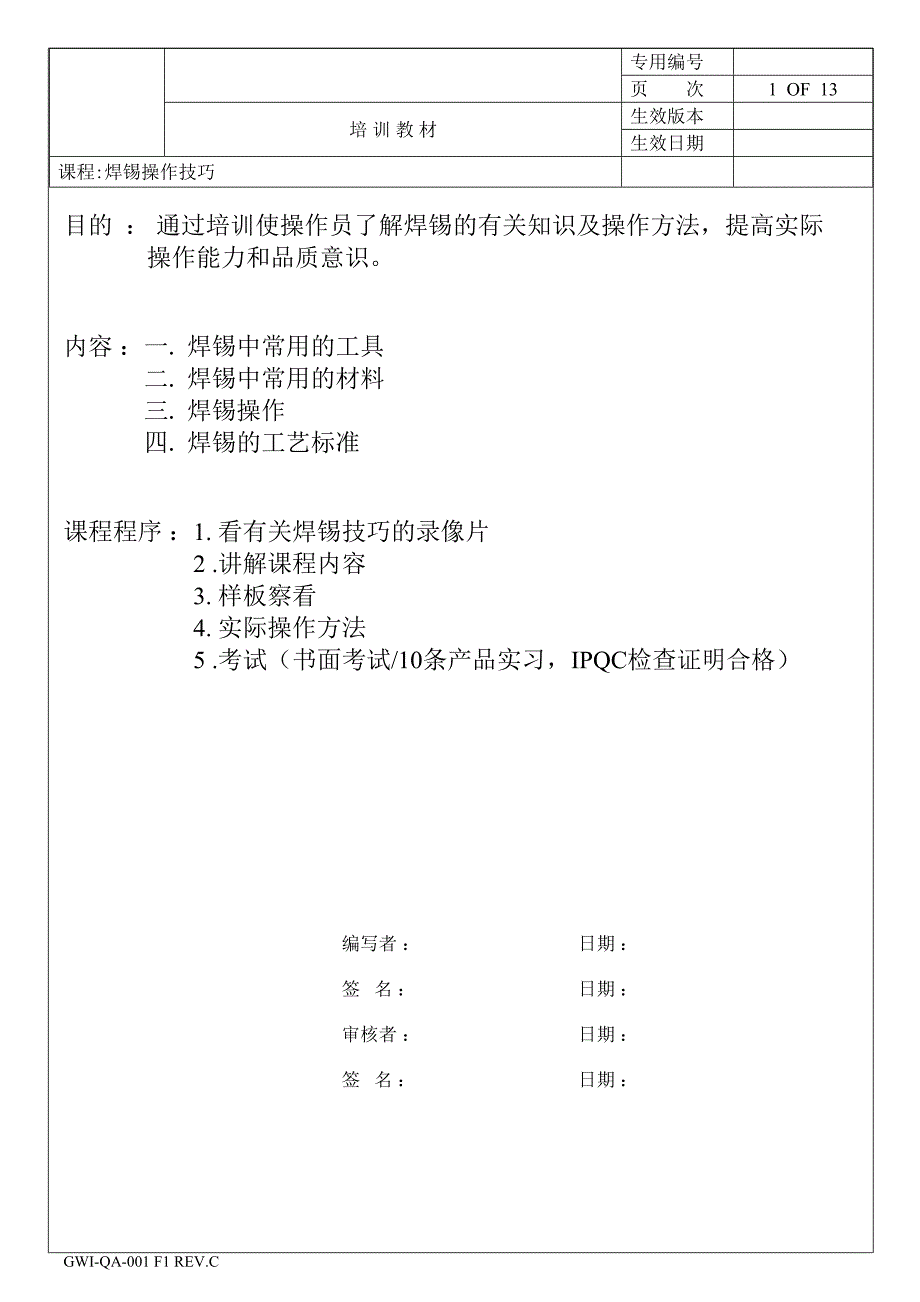

专用编号 页 次 1 OF 13 生效版本 培 训 教 材生效日期 课程:焊锡操作技巧GWI-QA-001 F1 REV.C目的 ： 通过培训使操作员了解焊锡的有关知识及操作方法，提高实际 操作能力和品质意识内容 ：一. 焊锡中常用的工具二. 焊锡中常用的材料三. 焊锡操作四. 焊锡的工艺标准课程程序 ：1. 看有关焊锡技巧的录像片2 .讲解课程内容3. 样板察看4. 实际操作方法5 .考试（书面考试/10条产品实习，IPQC检查证明合格）编写者 ： 日期 ： 签 名 ： 日期 ：审核者 ： 日期 ： 签 名 ： 日期 ：专用编号 页 次 2 OF 13 生效版本 培 训 教 材生效日期 课程:焊锡操作技巧GWI-QA-001 F1 REV.C一一. 焊锡中常用的工具焊锡中常用的工具1. 可调温电络铁可调温电络铁目前我们公司用的主要是白光936型号的电烙铁。
其主要组成：电烙铁焊台，烙铁架及烙铁头 作用： 在200℃到480℃之间调温，用于溶解锡丝使用方法使用方法：1）将可调温电烙铁的插座插上220V的电源，打开外电源开关 和电烙铁台的开关2）将温度调节旋钮调到产品所需的焊锡温度3）用铬铁专用测温计测量铬铁温度是否达到要求温度，当温度达到后用红 色箭头指向设定度数4）当电铬铁焊台上的温度指示灯闪亮，表明此时温度已达要求，即可进行 焊锡操作指示灯只是发亮而不闪亮，则表明铬铁头温度未达到设定温度， 需等待一段时间或重新调节温度注意事项注意事项： 1）切勿触及烙铁头附近的金属部分，以免烫伤 2） 切勿在易燃物体附近使用电烙铁，以免引起火灾 3） 下班或休息时应将烙铁头加锡和关掉 4） 电烙铁台里红色箭头指的度数不能自行移动 5）焊接操作时定期用清洁海棉清理铬铁头 6）作业完后用清洁海棉将铬铁头擦干净并用新锡将铬铁头尖端包住2. 普通电烙铁普通电烙铁组成：烙铁架及烙铁 作用：用于熔解锡丝使用方法使用方法： 1） 将电烙铁的插座插上220V的电源，打开电源开关。
2）等一段时间，当温度到达所需温度时，即可开始使用 注意事项注意事项： 1） 切勿触及烙铁头附近的金属部份，以免烫伤 2） 切勿在易燃物体附近使用电烙铁，以免引起火灾专用编号 页 次 3 OF 13 生效版本 培 训 教 材生效日期 课程:焊锡操作技巧GWI-QA-001 F1 REV.C3） 下班或休息时应将烙铁头加锡和关掉电源3. 锡炉锡炉目前我们公司用的主要是白光96型锡炉 组成：炉体和锡扫 作用：熔解锡棒 使用方法使用方法： 1） 将锡炉的插座插上电源，打开外电源开关和锡炉的开关 2）将PI要求的锡条熔在锡炉里连续加热约15分钟，用温度计量度， 将锡炉温度调节到产品所需的温度。
3）用锡扫清理浮在锡炉溶液表面的氧化物，即可以开始进行上锡操作 注意事项注意事项： 1）切勿触及使用中锡炉的发热部分和锡炉里面的锡，以免烫伤 2）溶锡应适量，溶锡过多锡会溢出而花费，溶锡过少则造成操作困难 3）当锡炉锡溶液表面氧化有残渣并影响上锡质量时须用锡扫刮除+ 4）切勿在易燃物体附近使用锡炉，以免引起火灾 5）下班或休息时应及时关掉电源，并清洁锡炉二二. 焊锡中常用的材料焊锡中常用的材料1. 锡丝（又叫锡线）锡丝（又叫锡线）“锡”指金属锡，锡线是以锡元素为主的合金，目前我们公司主要用的是环 保锡丝，它有直径0.5mm、1.0mm、1.2mm等几种，一般小的焊点或细小的单枝线 用直径小的锡丝，焊点大,较粗的电线以及焊铜纸,焊铁壳用较粗的锡丝2. 锡条锡条锡条也是以锡元素为主的合金，它主要用于芯线线口的预先上锡， 使用时,需先将锡条熔化在锡炉里.3. 免洗助焊剂免洗助焊剂 免洗助焊剂是一种无色透明液体, 主要是起助焊作用和去掉被焊物表面氧化 层，使待焊表面更易上锡，使用该助焊剂可减少虚焊、假焊、焊接不良等现象。
专用编号 页 次 4 OF 13 生效版本 培 训 教 材生效日期 课程:焊锡操作技巧GWI-QA-001 F1 REV.C三三. 焊锡操作焊锡操作 1.上上锡锡 1.1上锡作用上锡作用1)、 防止芯线氧化2)、 防止芯线铜丝散开1.2.上上锡锡操作要点操作要点 1.2.1沾上适量的助焊剂沾上适量的助焊剂1)掌握助焊剂的用量在上锡时将要上锡的地方沾上适量的助焊剂可以使上锡容易,均匀光亮,一般要求沾助焊剂的长度达线口长度的3/43/4左右.2)助焊剂对上锡的影响 沾助焊剂太少太少--容易出现上不到锡及渗透较浅(表面有锡内部无锡) 沾助焊剂太多太多--容易出现锡渗入到胶皮及胶皮上残留松香导致产品漏电1.2.2 保持锡炉中锡面的清洁保持锡炉中锡面的清洁 由于锡炉内的锡处于几百度的高温状态,因此锡炉内锡的表面容易被氧化,氧化形成 的脏物浮于表面影响上锡的操作.因此当锡面氧化脏污影响上锡时要用锡扫将表面 脏物清理后再上锡 ，这样才能使上锡顺利进行否则脏物沾口上会阻碍上锡， 而造成上锡不均匀 1.2.3 控制好上锡的时间控制好上锡的时间 上锡的时间对上锡的品质影响十分重要，一般上锡时间要控制在1-2秒秒 .一般粗线所 用时间会比细线所用时间稍长.如果时间太长容易烧伤胶皮或令胶皮收缩. 时间太短 又会出现上不到锡的情况.1.2.4正确的操作顺序正确的操作顺序 1) 根据SOP的要求将锡炉的温度调到合适的值，待温度达到稳定值后再进行测量使温度在要求的范围之内. 2) 将电线待上锡端整齐（多少视电线粗细而定，一般以母指和食指能刚好夹住为合适）3) 将待上锡芯线导体沾上适量的助焊剂，沾上的多少以线口长度的 3/4为合适.专用编号 页 次 5 OF 13 生效版本 培 训 教 材生效日期 课程:焊锡操作技巧GWI-QA-001 F1 REV.C4) 将锡面的脏物用锡扫清除. 5) 立即将沾有松香的待上锡线口端垂直浸入锡炉内，浸入的深度以刚好浸没线口为宜，待1-2秒后立即取出.6) 检查上锡的品质，如有上锡不均匀，上不到锡，线口粘连等情况则重做2-5 步骤，直至上锡品质合格为止. 一般上锡1次则可，有的则需要上2~3次，但 最多不可超过4次。
1.3 上上锡锡品质的判别品质的判别 : 1 ) 合格的上锡2) 不合格的上锡1、上锡区无块状，水珠状，无凸出； 2、芯线无散开； 3、芯线表面平滑，光亮，且能看到芯线的 外轮廓； 4、胶皮无烧伤 5、胶皮上无明显的松香脏物胶皮烧焦专用编号 页 次 6 OF 13 生效版本 培 训 教 材生效日期 课程:焊锡操作技巧GWI-QA-001 F1 REV.C胶皮被烧伤致芯线露出胶皮上有锡上锡表面有异色芯线表面有锡头芯线线股散开专用编号 页 次 7 OF 13 生效版本 培 训 教 材生效日期 课程:焊锡操作技巧GWI-QA-001 F1 REV.C3)相关问题点及解决办法A 有锡堆锡堆（锡太多） 产生的可能原因:锡炉温度不够解决方法:调高炉温至要求值芯线孖枝A芯线未上尽长度 A>=0.5mm芯线断线股专用编号 页 次 8 OF 13 生效版本 培 训 教 材生效日期 课程:焊锡操作技巧GWI-QA-001 F1 REV.CB 部份地方没有上锡没有上锡 产生的可能原因: 1. 未沾够松香2. 上锡时间过短3. 线本身氧化或不干净解决方法: 1. 沾够适量松香 2. 适当延长上锡时间或增加上锡次数 3. 使用合格电线C 胶皮烧伤，收缩胶皮烧伤，收缩产生的可能原因: 1.锡炉温度过高 2.上锡时间过长 3.上锡时胶皮伸入到锡面下解决方法: 1.降低炉温至要求值 2. 控制好上锡时间 3.上锡时胶皮不可伸入到锡面下D 线尾松散线尾松散 产生的可能原因: 搓线不良 解决方法: 控制好搓线品质E 上锡双枝上锡双枝产生的可能原因: 上锡时线尾靠得太近 解决方法: 上锡时线尾保持合适距离1.4不用助焊剂的预先上锡，如:VGA15P头。
