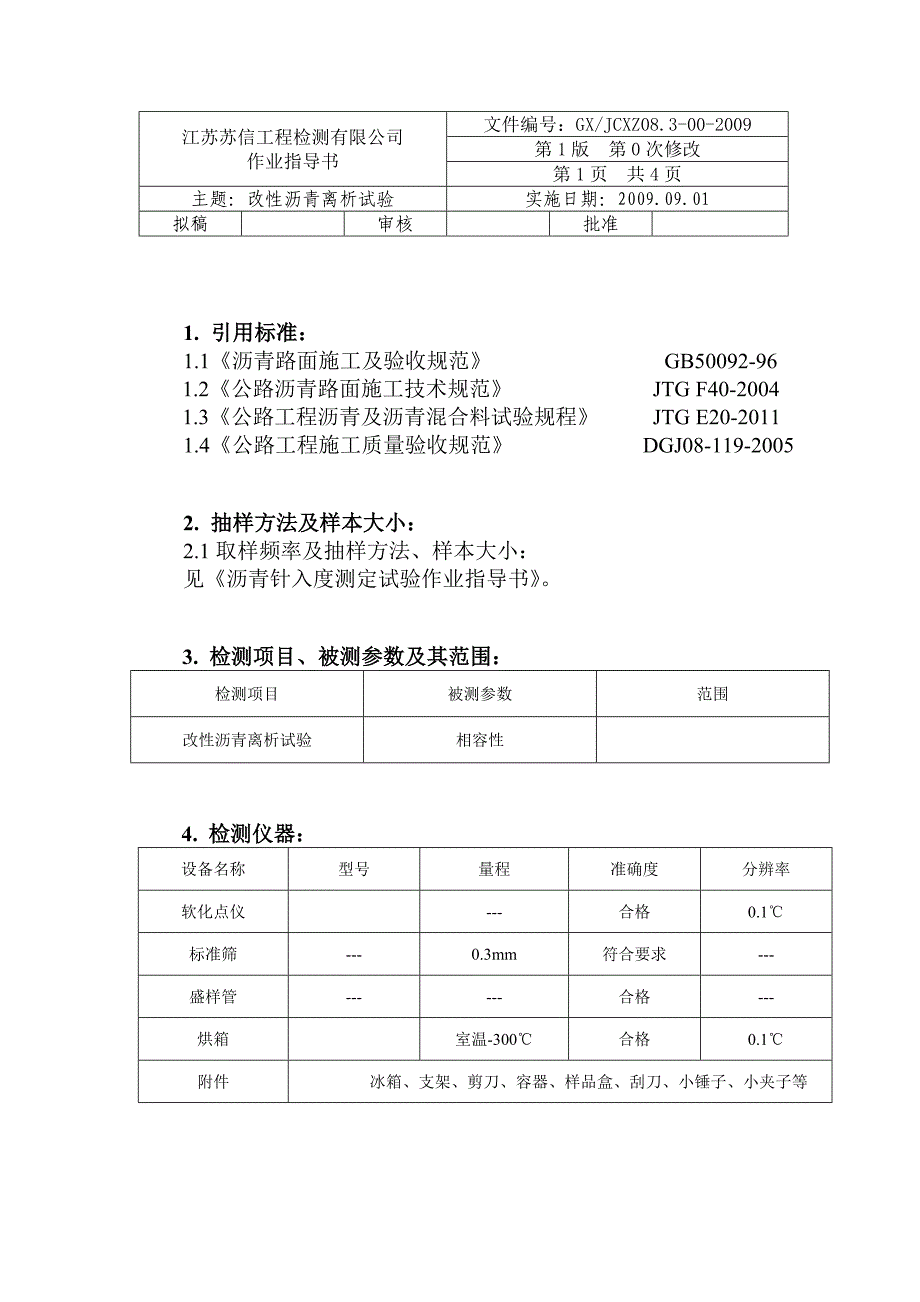

文件编号：GX/JCXZ08.3-00-2009第 1 版 第 0 次修改江苏苏信工程检测有限公司 作业指导书第 1 页 共 4 页主题：改性沥青离析试验 实施日期：2009.09.01拟稿 审核 批准1. 引用标准：1.1《沥青路面施工及验收规范》 GB50092-961.2《公路沥青路面施工技术规范》 JTG F40-20041.3《公路工程沥青及沥青混合料试验规程》 JTG E20-20111.4《公路工程施工质量验收规范》 DGJ08-119-20052. 抽样方法及样本大小：2.1 取样频率及抽样方法、样本大小：见《沥青针入度测定试验作业指导书》 3. 检测项目、被测参数及其范围：检测项目 被测参数 范围改性沥青离析试验 相容性4. 检测仪器：设备名称 型号 量程 准确度 分辨率软化点仪 --- 合格 0.1℃标准筛 --- 0.3mm 符合要求 ---盛样管 --- --- 合格 ---烘箱 室温-300 ℃ 合格 0.1℃附件 冰箱、支架、剪刀、容器、样品盒、刮刀、小锤子、小夹子等 5. 检测系统框图：6. 检测前、后对被测样品、检测仪器、环境要求、设备安装的检查：6.1 检测前：6.1.1 对被测样品，进行外观、数量、规格方面检查，发现问题退样重取。
6.1.2 检查检测仪具是否在准用期内，并登录使用情况6.1.3 软化点仪调节好环下面距下层底板 25mm 距离6.1.4 记录温度、湿度6.1.5 确保电压 220V，供应蒸馏水7.《公路工程沥青及沥青混合料试验规程》 JTG E20-2011 检测步骤：7. 1 试样制备过程：7.1.1 将装有试样的盛样器带盖放入恒温烘箱中,当石油沥青中含有水分时,烘箱温度 80℃左右,加热至沥青全部熔化后供脱水用当石油沥青中无水分时，烘箱温度宜为软化点温度以上 90℃，通常为135℃左右对取来的沥青试样不得直接利用电炉或燃气炉明火加热当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、燃气炉加热脱水时必须放石棉垫，加热时间不超过 30min，并用玻璃棒轻轻搅拌，防止局部过热在沥青温度不超过 100℃条件下，仔细脱水至无泡沫为止最后的加热温度不宜超过软化点以上 100℃（石油沥青）或50℃（煤沥青） 将盛样器中的沥青通过 0.6mm 的滤筛过滤，不等冷却立即一次灌入各项试验的模具中当温度下降太多时，宜适当加热再灌模根据需要也可将试样分装入擦拭干净并干燥的一个或数个沥青盛样准备试管 加热制样 烘铝管 取样冷凝剪样融化 搅拌灌模 测软化点器皿中，数量应满足一批试验项目所需的沥青样品。
在沥青灌模过程中，如温度下降可放入烘箱中适当加热，试样冷却后反复加热的次数不得超过 2 次，以防沥青老化影响试验结果为避免混进气泡，在沥青灌模时不得反复搅动沥青灌模剩余的沥青应立即清洗干净，不得重复试用7.1.2 将试样环置于涂有甘油、滑石粉隔离剂的试样底板上，将呈细流状的试样徐徐注入试样环内，直至略高出环面为止7.1.3 如估计试样软化点高于 120℃，则试样环和试样底板应预热至 80~100℃7.1.4 试样在室温冷却 30min 后，用热刮刀刮齐试样环面刮除多余沥青7.1.5 对试样检测环境，试验水温等要求：试样环试验室温度（℃）冷却时间（min）恒温水浴温度（℃）恒 温 时 间(min)试验水温度 3min 内上升速度（℃）试样环 15~30 30 5±0.5 ≥15 5±0.57.2 试样测定步骤：7.1 对 SBS、SBR 类聚合物改性沥青，按如下实验步骤进行：7.1.1 准备好盛样管，将盛样管装在支架上7.1.2 将改性沥青用 0.3mm 筛过筛，然后加热至能充分浇灌，稍加搅拌并徐徐注入竖立的盛样管中，数量约为 50g7.1.3 将铝管开口的一端捏成薄片，并折叠两次以上；然后用小夹子夹紧，密闭；将盛样管连同架子（或烧杯）一起放入 163℃±5℃的烘箱中，在不受任何扰动的情况下静放 48h±1h。
7.1.4 加热结束后，将盛样管连支架一起从烘箱中轻轻取出，放入冰箱的冷柜中，保持盛样管在竖立状态，不少于 4h，使改性沥青试样凝为固体待沥青全部固化后将盛样管从冰箱中取出7.1.5 待试样温度稍有回升发软，用剪刀将盛样管剪成相等的 3截，取顶部和底部的各 1/3 试样分别放入样品盒或小烧杯中，再放入 163℃±5℃的烘箱中融化，取出已剪断的铝管7.1.6 稍加搅拌，分别灌入软化点试模中7.1.7 对顶部和底部的沥青试样按规程 T0606 同时进行软化点试验，计算其差值7.1.8 应进行两次平行试验，取平均值7.2 对 PE、EVA 类聚合物改性沥青，按如下步骤进行：7.2.1 将聚合物拌入沥青中成为混合物，在高温状态下充分浇灌入沥青针入度试样杯中，至杯内标线处（距杯口 6.35mm） ，将杯放入 135℃的烘箱中，持续 24h±1h，不扰动表面，小心地从烘箱中取出样杯，仔细观察试样，经观察后，用一小刮刀徐徐地探测试样，查看表面稠度，检查底部及四周的沉淀物这些检查和试验都应在沥青试样自烘箱中取出后 5min 之内进行8. 结果计算及数据处理：视沥青聚合物体系的相容性和离析程度，按下表记录。
如果表中记述不适合特殊的试样，应正确的记录所发生的现象，并保留试样热塑性树脂改性沥青的离析情况记述 报告均匀的，无结皮和沉淀在杯边缘有轻微的聚合物结皮在整个表面有薄的聚合物结皮在整个表面有厚的聚合物结皮（大于 0.8mm）无表面结皮但容器底部有薄的沉淀无表面结皮但容器底部有厚的沉淀（大于6mm）均匀边缘轻微结皮薄的全面结皮厚的全面结皮薄的底部沉淀厚的底部沉淀9. 在检测过程中发生异常现象时的处理办法：9.1 被测件损坏或被测件工作异常，取样重做9.2 首次测量超差，分析材质，取样方法，制样、测试操作，温度因素等影响，取样重做9.3 检测结果散布太大，分析上述影响因素，取样重做10. 在检测过程中，发生意外事故时的处理办法：10.1 停电、停水、停气或发生其他非人力可避免的自然灾害时处理办法：恢复正常取备用样重做10.2 检测仪器、设备发生意外损坏：及时上报修理，恢复正常取备用样重做11. 检测结果判断方法：11.1 按《公路沥青路面施工技术规范》 （JTG F40-2004 ）判断12. 出具报告：出具统一格式的报告。
