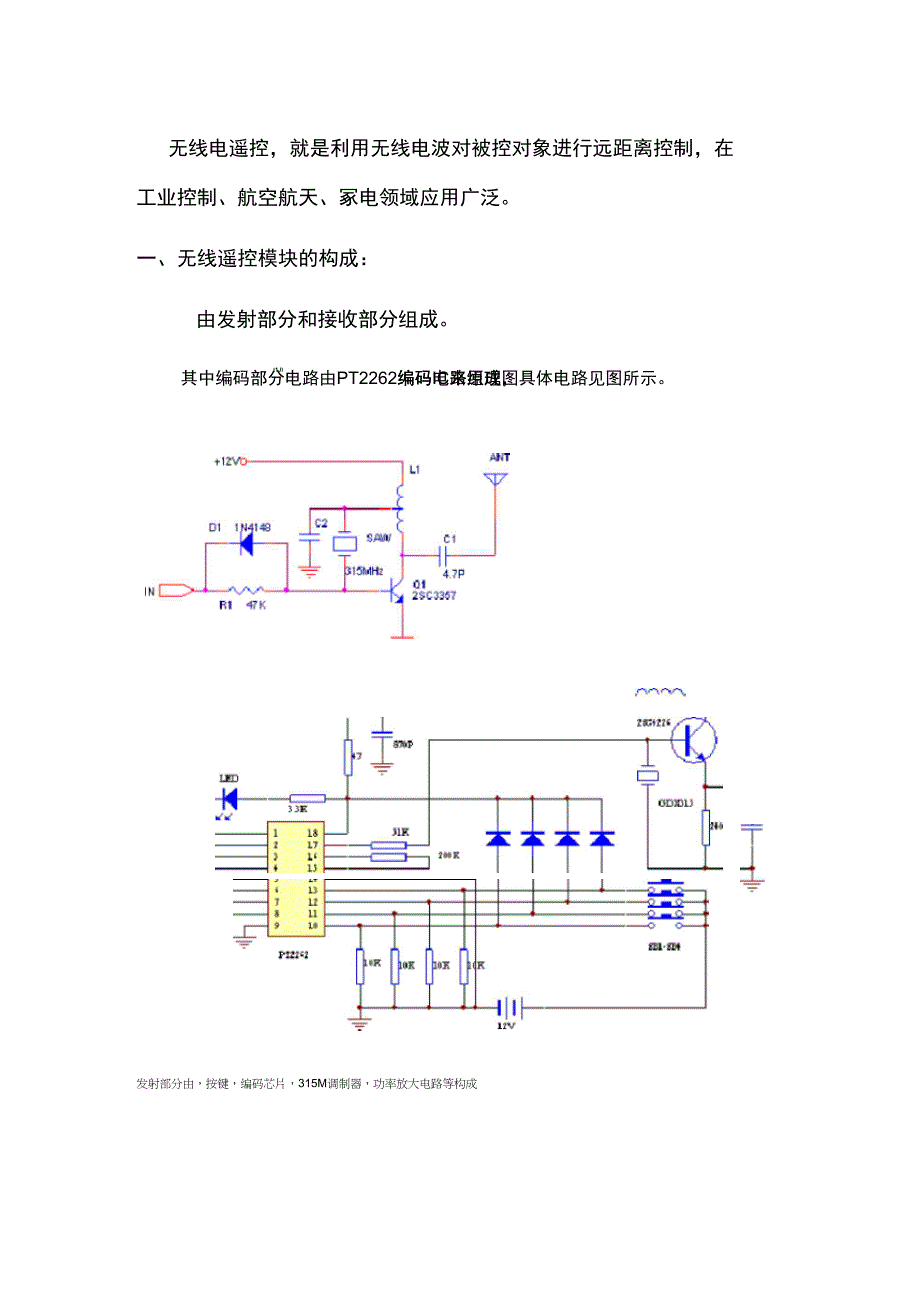

无线电遥控，就是利用无线电波对被控对象进行远距离控制，在工业控制、航空航天、冢电领域应用广泛一、无线遥控模块的构成：由发射部分和接收部分组成发射部分由，按键，编码芯片，315M调制器，功率放大电路等构成其中编码部分电路由PT2262编码IC来组成，具体电路见图所示t1JI编码电路原理图接收部分由无线信号接收电路，解码芯片构成触发信号乡PT2262编码）功率旅犬T编码輪出1-234567S9接收头D0,D1,D2,D3为按键状态输出端，当某个按键按下后，相应的数据端口就输出高电平，在这几个端口加一级放大就可以驱动继电器，功率三极管，进行负载遥控开关控制也可以直接连到单片机的I/O脚上，通过单片机采集数据端口状态，然后进行外部控制二、编码解码芯片PT2262/PT2272PT2262/2272是一对带地址、数据编码功能的无线遥控发射/接收芯片其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有暂存”和锁存”两种方式，方便用户使用后缀为“M为暂存型”后缀为“为锁存型”其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型无线遥控接收芯名称管脚说明DO-DE7-8.10-1?数据输入端，有一个为订■"即有编码发出，内部下拉＜Vcc18-电源正端（+）Vss-3-电源负端G）n14编码启动端，用于务数据的編码发射，低电平有毁OSCl16-振荡电阻输入湍^0SC2所接电沮决定振荡频率DSC215振蒜电阻振茹器输出端Dout17编码输出端（正常时为低电平）喪H编码归路PT藍竝管脚功能表•名称管脚说明A0-A111-S.10-13-地址管脚‘用于进行地址编码』可置为"0汕匚“厂（悬空）’必须与2262一敌否则不解码DO-DS7-3,10-13地址或数聒管脚，当做为数据管脚时，只有在地址科与22G2一嗽数据管脚才能输出与2262数据端对应的高电平否则输出为低电平锁有型顋在接收到下一数据才能转换Vcc18电源正端〔+）Vssg:电源负端UDIN14数据信号输入端，来自接收模块输出端卩OSCl16-振荡电阻输入端与0SC2所接电阻决定振筋频率0SC215,握藏电阻振朝器输岀端VT17解码有效确认输出端（常低）解码有效变成高电平（瞬态）蔻玄解码电路PT2272跚管功詐耒DOSS-Evdoo-taaa//II1o//1198匚匚匚亡匚匚匚匚L01234501saaaaaadde匚匸LJE匚匚匚匚LO12345Q1sAAAAAADDs11*2 173 1&4 155 14e1?712g1131015432DDDDD地址Fkto145AAAb器］U空制1rnJJnIE團］FT22S2-IRPT22TZ引脚團PT沁的-HR內制原理框圉在通常使用中，我们一般采用8位地址码和4位数据码，这时编码芯片PT2262和解码芯片PT2272的第1〜8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，地址编码不重复度为38=6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1〜8脚设置相同即可，例如将发射机的PT2262的第2脚接地，第3脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第2脚接地，第3脚接正电源，其它引脚悬空就能实现配对接收。
地址设置跳线如图7所示，用户可以在PCB板上直接将地址引脚（PCB板中间8个过孔焊盘）与L（低电平）或H（高电平）相连，从而实现地址设置PT2262与PT2272地址设置要完全一样当两者地址编码完全一致时，接收机对应的D1〜D4端输出约4V互锁高电平控制信号，同时VT端也输出解码有效高电平信号。
