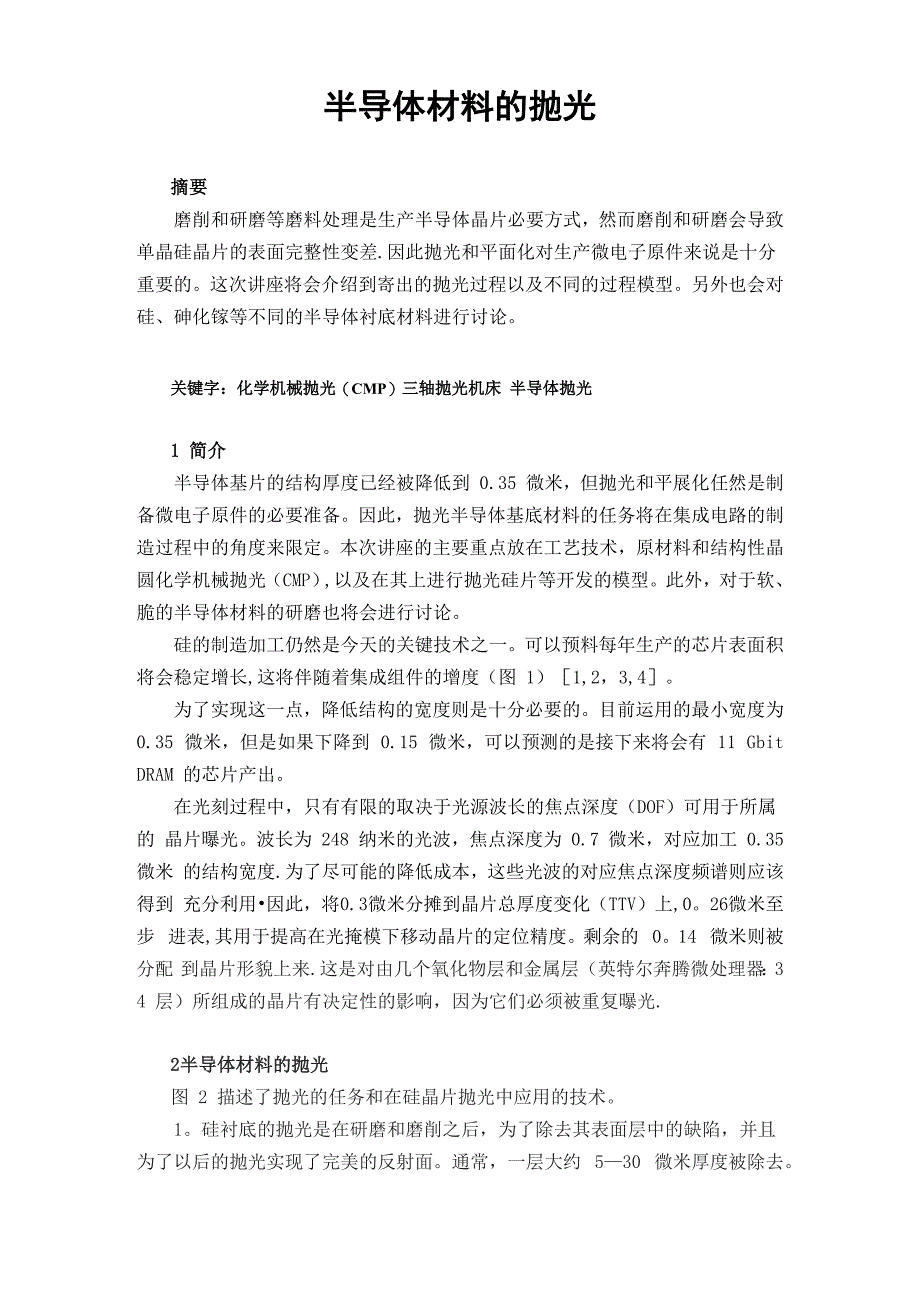

半导体材料的抛光摘要磨削和研磨等磨料处理是生产半导体晶片必要方式，然而磨削和研磨会导致 单晶硅晶片的表面完整性变差.因此抛光和平面化对生产微电子原件来说是十分 重要的这次讲座将会介绍到寄出的抛光过程以及不同的过程模型另外也会对 硅、砷化镓等不同的半导体衬底材料进行讨论关键字：化学机械抛光（CMP）三轴抛光机床 半导体抛光1 简介半导体基片的结构厚度已经被降低到 0.35 微米，但抛光和平展化任然是制 备微电子原件的必要准备因此，抛光半导体基底材料的任务将在集成电路的制 造过程中的角度来限定本次讲座的主要重点放在工艺技术，原材料和结构性晶 圆化学机械抛光（CMP）,以及在其上进行抛光硅片等开发的模型此外，对于软、 脆的半导体材料的研磨也将会进行讨论硅的制造加工仍然是今天的关键技术之一可以预料每年生产的芯片表面积 将会稳定增长,这将伴随着集成组件的增度（图 1）［1,2，3,4］为了实现这一点，降低结构的宽度则是十分必要的目前运用的最小宽度为 0.35 微米，但是如果下降到 0.15 微米，可以预测的是接下来将会有 11 Gbit DRAM 的芯片产出在光刻过程中，只有有限的取决于光源波长的焦点深度（DOF）可用于所属的 晶片曝光。
波长为 248 纳米的光波，焦点深度为 0.7 微米，对应加工 0.35 微米 的结构宽度.为了尽可能的降低成本，这些光波的对应焦点深度频谱则应该得到 充分利用•因此，将0.3微米分摊到晶片总厚度变化（TTV）上,026微米至步 进表,其用于提高在光掩模下移动晶片的定位精度剩余的 014 微米则被分配 到晶片形貌上来.这是对由几个氧化物层和金属层（英特尔奔腾微处理器：3 4 层）所组成的晶片有决定性的影响，因为它们必须被重复曝光.2半导体材料的抛光图 2 描述了抛光的任务和在硅晶片抛光中应用的技术硅衬底的抛光是在研磨和磨削之后，为了除去其表面层中的缺陷，并且 为了以后的抛光实现了完美的反射面通常，一层大约 5—30 微米厚度被除去在每个光刻步骤和蚀刻工艺之后氧化物结构的流平性3. 化合物半导体的衬底材料的抛光是特别重要的，因为它们不表现出硬而 脆的特性的材料特性,却是柔软而脆的虽然基底材料包括,例如砷化镓和磷化铟 在内化合物的仅占市场的 2％（而硅占 98％），将这些材料变得越来越重要一个特殊的抛光工艺可用于上面列出的每一项任务.尽管这是一个由 IBM 公 司推广的生产的半导体处理中使用的64Mbit的DRAM芯片的相对较新的技术—— 化学-机械抛光将会起着主导作用。
5X 0.1-71 pm2F ¥y0.7 pm0”56 pm\I J0.00,60.40.2(Emc)6pnqcrtnoEo三dCDQT^chnicai requirements for integrated circuitsDRAM requiremerrtsi Mbit64 Mbit256 Mbit1 GbADesign 唤(pm)10.350.250.15Wafer diametsr(mm)125-1 SO200-300>200>200Tbial thickness warratron(pm)5,01.503Local thickness variation阿L20.3Site area(rnm)15 x 1520x 20Surface roughness Ra（门呵1Q.2Depht of focus (DOF) budget for 64 Mbit DRAMLOAvailable DOF Stepper/wafer Topography图1DRAM设备和焦点深度预算技术要求Problem definitionTechniquesPcJishing c! ground or lapped ：5ilic：on 'A/afer4 Sing't! sid& cherr'iical-mechanical polishing (CMP)* DoubltJ siae polishing (CMP)* High precision polishing using hydrodynamic principleGlooal and 'ocal p;anarisatiori of wide iayers* Chen:cal-mechanicalpolishing (CMP)* Deposftion te ch n i c^u trn ©9 spin an gisss iPohshtng compound semiconduG'or materials(e g. GaAs, GaP, InP)+ Quasi-tonf白CT ctiRmo- mccp^n：cal poLshing+ Fluid-float polishing图 2.抛光任务2.1硅的化学-机械抛光（CMP）图 3 所示为 3 轴抛光机的原理，用于基片盘的研磨.机器的轴承都是流体动力。
现代的圆盘传送带的机器需要 6 抛光头对于每一个抛光头和晶片的抛光压力，分别由气动弹簧控制 [5]CarouseTWaferSlurryPolishing pad^ 、Polishing piaten(poty urethane)Wafer carrier图 3 三轴抛光原理图4 所示为用于 CMP 的重要工艺参数研磨粗糙的硅晶片速度高达 3 米/秒， 然而在研磨氧化物和金属结构时速度将显著减小7 到 70 千帕的抛光压力允许 去除速率从60 至 150 纳米/分.7 到70 千帕的抛光压力允许去除速率从 60 至 150 纳米/分如图5 所示）图 4 半导体基板材料的化学机械抛光Polishing pressure (N cm'2)Pofishing reagent : L5 M KOH Abrasive :0.1 um-ZrOsAbrasive concentration: 0,7; S; 20 wt % Workpiece : SiliconPolisher surface Icmporature (eC) vWCP : Mechanochemicai polishing V*尸：Disk chemical polishing； Mechanical polishing图 5 抛光压力和温度除去率之间的关系对于晶片的装夹，有不同的技术进行选择。
将未抛光的硅晶片固定到作为载 体的热蜡上这种方法的优点是具有高的保持力，缺点是，在晶片的背面将作为 一个参考表面此外，蜡的粘附是不适合用于盒式对盒式的使用出于这个原因， 还有另一种方法可以应用到晶片抛光中晶片被压到一个浸渍、多孔的柔性盘上, 由于粘合力作用使得它粘附到抛光头部.由于此方法不能承受剪切力，所以将晶 片固定在环内这种方法的优点在于，晶片抛光侧也可以作为参考面除此之外, 抛光机可以通过机器人自动加载和卸载如果进行双面抛光，晶片不必要被紧固，因为它们被插入到抛光机中.但该 方法制造的晶片几乎不被接受 ,因为芯片制造商更喜欢单面抛光的晶片 .这样做 的原因是，在晶片内的干扰杂质原子，倾向于扩散到仅被研磨和磨削后的未抛光 的晶片背面如果杂质原子因吸除效果集中在晶圆背面，则它们引起的光刻步骤 上问题将减少抛光垫及浆料是进行抛光所需的重要工具，对结果有很大的影响用碱性溶 液作为抛光液，其中含有尺寸为约 100 纳米的化学反应性的颗粒.用具有相对小 的尺寸分布且极为光滑的球状微粒可以达到最优的效果化学-机械抛光的颗粒 硬度总是比工件的被抛光更少具有高刚度的聚氨酯磁盘通常被用作抛光垫由于增加的颗粒会导致脱除率 降低，因此需要周期性地执行修正垫料。
合适的工艺适应调节工具仍没有充分开 发.CMP 技术在洁净区域的应用进行了相当有争议的讨论,因为清理磨料颗粒是 一个问题但是，在理论上，这个问题被已经被解决了.对于清洗，不同的流程 例如水和超声波浴在今天已经被使用.CMP 材料去除过程包括一个化学过程和机械过程图5 所示为去除速率对抛 光压力和温度的依赖性.由于化学和机械之间的相互作用，总除去率比每个单独 去除的总和要高去除率随着压力的增加而增加，饱和度大约从 1 牛顿/平方厘 米开始颗粒浓度的增加也会使去除率增加,一般使用 1%（质量百分比）浓度 温度的提高对去除率的提升有着显著效果，但是高温度下的操作会影响极其的精 度.3 总结如今，半导体材料的抛光是半导体技术的关键.对相对较新的化学机械抛光 技术的更好的理解和应用是十分重要的.此技术由玻璃抛光衍生而来，由于有可 用的模型，CMP技术将会在实践中进一步发展由于关于CMP的项目的研究结果 是保密的,其具体信息十分罕见，所以这项技术的研究也变得相当复杂。
