空气源热泵供暖系统常见故障及处理方法

汽***
实名认证
店铺
DOCX
281.25KB
约11页
文档ID:458463654

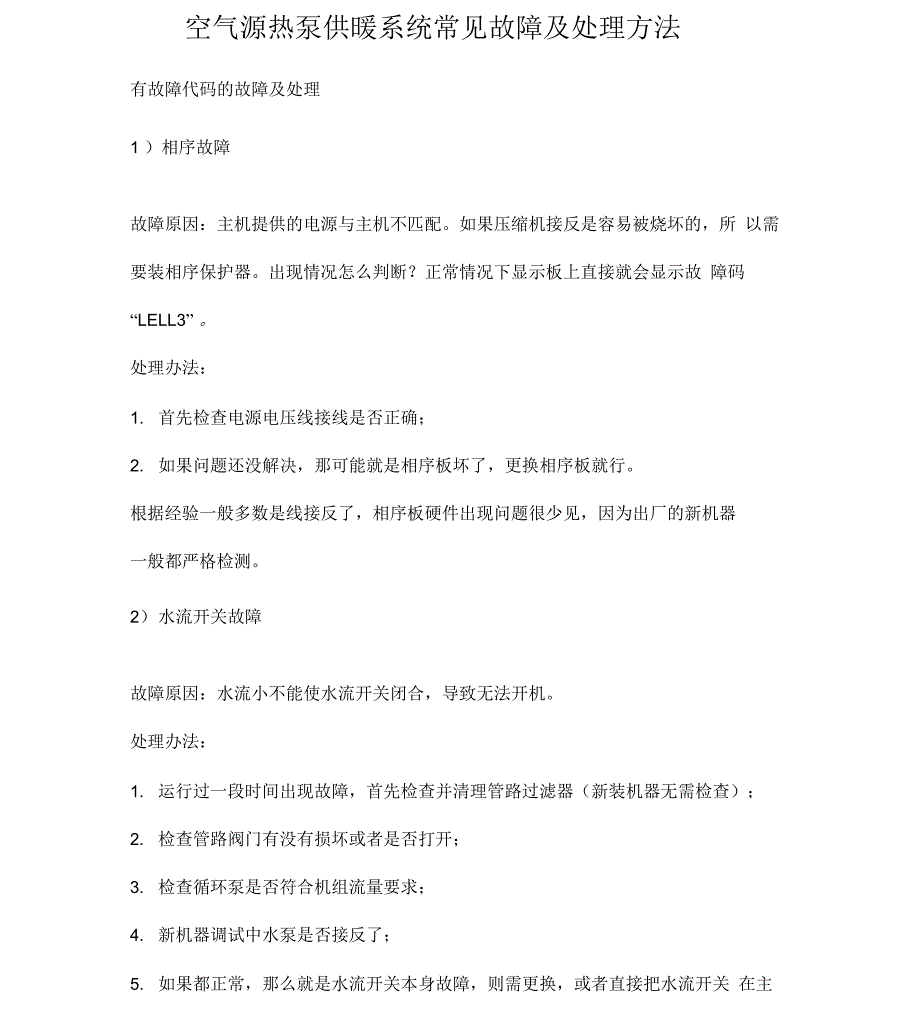

空气源热泵供暖系统常见故障及处理方法_第1页
1/11

空气源热泵供暖系统常见故障及处理方法有故障代码的故障及处理1 )相序故障故障原因:主机提供的电源与主机不匹配如果压缩机接反是容易被烧坏的,所 以需要装相序保护器出现情况怎么判断?正常情况下显示板上直接就会显示故 障码 “LELL3” 处理办法:1. 首先检查电源电压线接线是否正确;2. 如果问题还没解决,那可能就是相序板坏了,更换相序板就行根据经验一般多数是线接反了,相序板硬件出现问题很少见,因为出厂的新机器一般都严格检测2) 水流开关故障故障原因:水流小不能使水流开关闭合,导致无法开机处理办法:1. 运行过一段时间出现故障,首先检查并清理管路过滤器(新装机器无需检查);2. 检查管路阀门有没有损坏或者是否打开;3. 检查循环泵是否符合机组流量要求;4. 新机器调试中水泵是否接反了;5. 如果都正常,那么就是水流开关本身故障,则需更换,或者直接把水流开关 在主板上的两条线短接一下,如果启动,那肯定就是水流开关的问题3) 进水传感器故障故障原因:也叫回水传感器故障,主板检测不到进水温度或者检测的数值超过限 定值处理办法:3. 线没接好,需要检查探头线路有没有损坏,检查在主板侧的接头是否牢固;4. 传感器故障本身有问题,更换进水温度探头;5. 如果主板坏了,也是会检测不到水温,这时更换主板。

4)高压开关故障故障原因:机组高压测压力太高超过设计值,压力表超过黄线,马上到红线,就 会出现高压故障处理办法:6. 考虑水流不足,检查并清理管路过滤器;7. 检查管路阀门有没有损坏或者是否打开, 质量不好的阀门可能会打开不到位,造成水流量不足,机器热量换不出去就会出现高压报警;8. 检查循环泵是否符合机组流量要求,是否正常运转;9. 检查机器进出水口内部是否有水垢,如果有水垢的话,压缩机产生热量换不出来,也容易产生高压故障上图是一台5P机器,换热器里面水垢比较多,这种情况下可以通过约15%的磷 酸清洗,大概清洗15~20分钟即可,结构简单时间就短一点,结构复杂清洗时 间长一点5)低压开关故障故障原因:这个故障比较常见,就是低压压力太低,这时候低压开关就会断开处理办法:6. 检查机组是否缺氟,遇到这种故障首先考虑就是缺氟漏氟了,因为电子膨胀 阀等元器件损坏或设备震动使其震裂,和铜管的焊接工艺不好都会导致漏氟, 出现低压报警;7. 检查表冷器翅片是否堵塞,翅片比较脏的话,或者蒸发器表面堵塞很严重就 容易产生低压故障,那么在北方就要谨防柳絮的附着;8. 检查风扇是否正常运转,如果风扇不正常运行的话,会容易产生结霜,尤其冬天更容易结霜,导致低压开关故障。

下图就是因为很长时间没清洗,整个蒸发器的1/3都糊住了,那么就容易出现低压故障6)出水温度过高故障原因:出水温度超过设定值,这种情况偶尔会发生处理办法:9. 检查探头以及与探头相关零部件;10. 查询出水温度值是否与实际值相符,检测水箱温度值是否与实际值相等,可 以直接用手摸一下,如果温度相符合,那么就是探头坏了更换探头就行;11. 检查并清理管路过滤器;12. 检查管路阀门有没有损坏是否打开;13. 如果阀门没有损坏且打开了,就要检查循环泵是否符合机组流量要求,是否 正常运转;14. 如果以上都正常,需要检查一下主板,看主板有没有问题7) 通信故障故障原因:显示板接受不到主板数据处理办法:10. 就正常安装方式的话,控制器安装都会移到房屋内或便于观察的地方,就需 要把线延长,那么需要检查延长线是否损坏;11. 检查显示器信号线接头是否连接牢靠;12. 检查显示器背面接线处是否松动虚接,看下图这四根线是否松动;13. 检查显示板有无问题显示板一般来说是有两根信号线,两根电源线,如果 说线的距离很长的话,控制器给的电不足,显示板上容易出现一闪一闪的情 况,那么可以在控制器位置加个变压器保障供电,显示就会正常。

8) 盘管传感器故障故障原因:主板检测不到盘管温度或者检测的数值超过限定值 如果是盘管有故 障的话,就会造成化霜不准确,对冬天来说化霜会有很大影响处理办法:15. 检查探头线路有没有损坏;16. 更换盘管温度探头,检查探头在主板侧的接头是否牢靠;17. 传感器本身没有故障,线路也没有松动,那么就是主板出问题,更换主板就可以了9)排气传感器故障故障原因:主板检测不到排气温度或者检测的数值超过限定值,又或者当机组处 于工作状态时检测到的排气温度低于 10C这种故障一般很少发生,在冬天, 假如说漏氟了或者各种原因使系统有问题机器不工作, 同时环境温度低于10 °C,那么就会报排气传感器故障处理办法:14. 检查探头在主板侧的接头是否牢靠;15. 查询排气温度值是否与实际温度相符,如果不相符则检查探头线路有没有损坏,更换盘管温度探头;16. 如果与实际温度相符,则检查机组工作时压缩机是否正常工作;17. 检查主板有无问题10 )防冻保护故障原因:环境温度低于防冻设定值,启动防冻循环,防止冻坏设备冬天当单独一台机器停止工作时,防冻就是很关键的, 一定要让它在低于环境温度 3 C时 就要启动防冻保护,否则就有可能会把水泵、管道、机器冻坏。

如果水泵冻住了, 防冻保护还没启动,水泵很容易烧坏,所以说防冻保护针对单机安装很关键的 处理办法:查看环境温度值是否与实际值相符,相符则正常,不相符需要更换探头11)排气温度过高故障原因:主机检测到的排气温度大于限定值(125 C)o处理办法:18. 查询排气温度值是否与实际温度相符,如果不相符更换盘管温度探头;19. 如果与实际温度相符,则检测机组运行情况,检查表冷器翅片是否堵塞,检 查机组是否缺氟,四通阀是否串气,压缩机是否串气,冷媒管路是否有堵塞12 )出水温度过低故障原因:主板检测出水温度低于限定值(3C)会造成水泵扬程流量不够 处理办法:18. 查询出水温度值是否与实际温度相符,如果不相符更换出水温度探头;19. 如果与实际温度相符,检测水箱温度值是否与实际值相符(如果是水箱温度 控制机器工作),检查并清理管路过滤器,检查管路阀门有没有损坏是否打 开,检查循环泵是否符合机组流量要求,是否正常运转13 )咼温保护故障原因:系统检测水温超过温控上限(60C)o 处理办法:检测水箱温度值是否与实际值相符 (如果是水箱温度控制机器工作),如果实际温度超过温控上限,则检查其他热源是否开启是否正常, 如果正常,当温度降低 后故障自动恢复。

如果检查值与实际值不相符,更换温控探头一般在实际应用里,现在太阳能跟空气能结合的比较多,夏天太阳能烧水温度超 过了设置上限,就出现高温保护,当温度低于这个设定值的时候, 它就自动会消 除,就不要担心高温保护出现的警报无故障代码的故障及处理14 )机组制热能力降低故障原因:机组吸收的热量减少,热量交换效率降低,系统热量散失严重处理办法:20. 检查机组表冷器翅片是否脏堵;21. 检查机组是否排风不通畅,如风机不转、风叶损坏、机组所在位置通风不好等;22. 检查水侧换热器结水垢,水泵有无老化,水流量是否减少;23. 管道保温不好,保温管老化或者管道长,都会使保温效果降低15 )压缩机不运转故障原因:所有都正常(显示器不提示压缩机故障)那么可能出现的故障原因就有以下5点:电源故障、压缩机接触器损坏、压缩机保护器断开、 压缩机接线松动和压缩机长时间高负荷运转出现过热保护处理办法:20. 检查电源电压是否正常,检查交流接触器,保护器和接线处;24. 检查压缩机电机部分是否很热,如果过热就是压缩机工作过长负荷太大,需要降温并检查原因16 )压缩机动转噪音大液体制冷(气液分离故障原因:造成这一部分原因主要是:压缩机只压缩气体不压缩液体, 剂进入压缩机;压缩机内部零件损坏;压缩机冷冻油不足或回油不良 器有问题,分的液体不彻底)。

处理方法:21. 检查膨胀阀是否失灵;22. 更换压缩机;23. 加入适量冷冻油让压缩机润滑效果比较好;24. 检查冷媒系统是否有堵塞的地方17 )风扇不转故障原因:无启动信号、有可能电容坏了或风机烧坏处理方法:1. 检查主板风机启动信号是否正常,有无输出;2. 交流接触器是否完好;3. 检查电容有无松动,或电容鼓包没并更换电容;4. 更换电机上图这就是主板,每个电器元件包括水泵、风扇、压缩机、电子膨胀阀等部位都有显示,灯亮就表示在工作,底下两个都是保险丝,如果风扇有问题,保险丝会 烧掉18 )压缩机运转但是机组不制热(制冷)故障原因:这个故障比较难发生,除非【热泵市场 水印】低压、高压所有故障都失灵之后,才会产生这种故障主要原因是冷媒泄漏、冷媒系统堵塞、压缩机 故障处理方法:25. 检漏补漏充冷媒;26. 检测堵塞部件;27. 更换压缩机19 )排气压力偏高(高压表)故障原因:主要原因是水流量不足、换热器结水垢、冷媒过多、冷媒系统有空气 处理方法:25. 检查并清理管路过滤器,检查管路阀门有没有损坏是否打开,检查循环泵是 否符合机组流量要求和正常运转;26. 清洗水垢;27. 放掉多余的冷媒;28. 放掉冷媒,重新抽真空加冷媒。

20 )吸气压力偏低(低压表)故障原因:主要原因是表冷器翅片脏、风扇排风不通畅、冷媒少且漏了、冷媒系 统堵塞或者膨胀阀开度小处理方法:28. 清洗表冷器;29. 维修风扇,清除障碍物;30. 检漏、补漏加冷媒;31. 检查堵塞的配件并更换,调节膨胀阀排气压力偏高或吸气压力偏低要靠工程人员、维护人员提前发现,当还不到高压、低压报警的时候,是会有些前兆现象可供观察的,比如水流量不足、换热器结水垢等,通过提前预判来提前处理高压、低压的状况。
