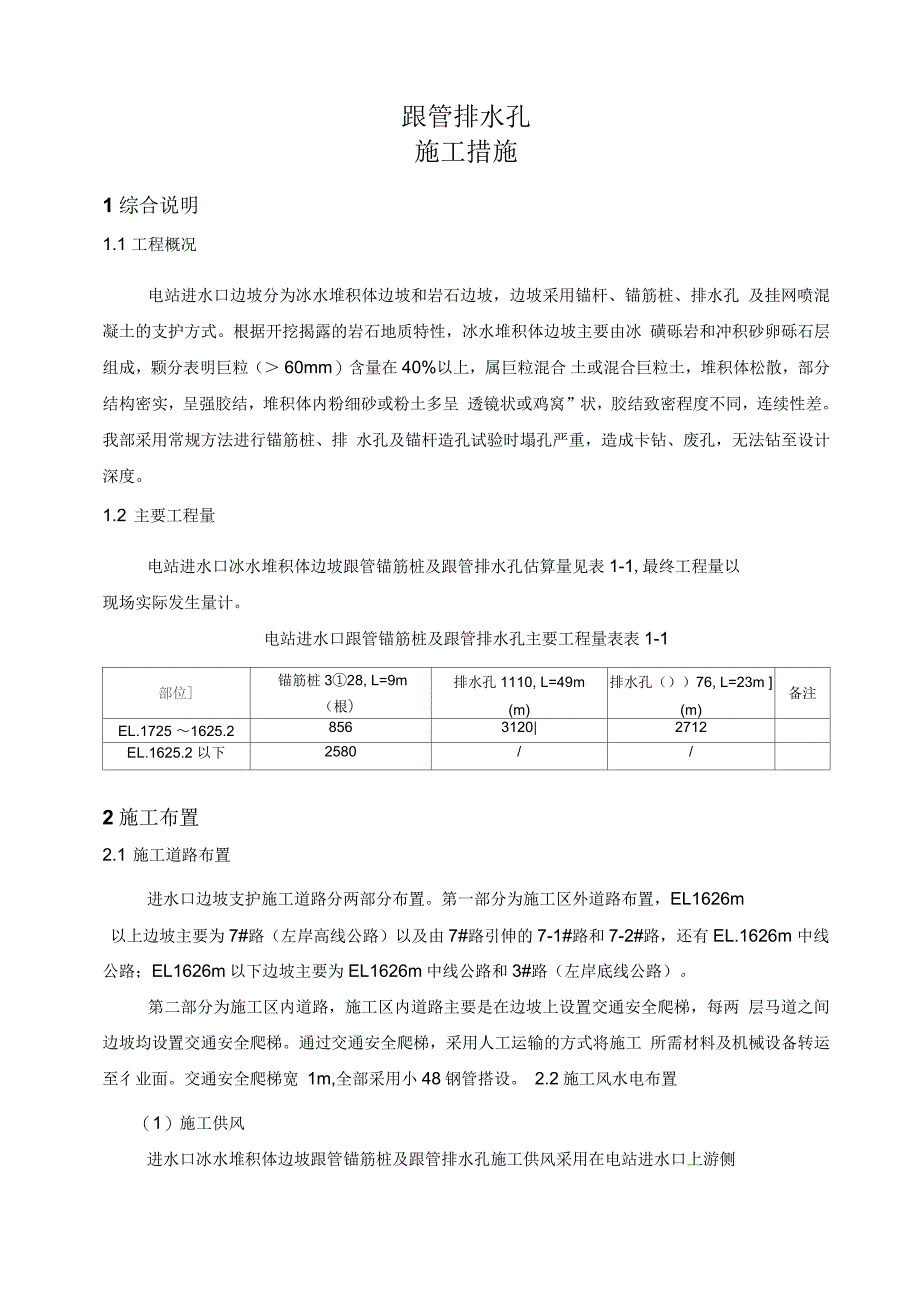

跟管排水孔施工措施1综合说明1.1 工程概况电站进水口边坡分为冰水堆积体边坡和岩石边坡，边坡采用锚杆、锚筋桩、排水孔 及挂网喷混凝土的支护方式根据开挖揭露的岩石地质特性，冰水堆积体边坡主要由冰 磺砾岩和冲积砂卵砾石层组成，颗分表明巨粒（＞ 60mm）含量在40%以上，属巨粒混合 土或混合巨粒土，堆积体松散，部分结构密实，呈强胶结，堆积体内粉细砂或粉土多呈 透镜状或鸡窝”状，胶结致密程度不同，连续性差我部采用常规方法进行锚筋桩、排 水孔及锚杆造孔试验时塌孔严重，造成卡钻、废孔，无法钻至设计深度1.2 主要工程量电站进水口冰水堆积体边坡跟管锚筋桩及跟管排水孔估算量见表1-1,最终工程量以现场实际发生量计电站进水口跟管锚筋桩及跟管排水孔主要工程量表表1-1部位]锚筋桩3①28, L=9m排水孔1110, L=49m排水孔（））76, L=23m ]备注（根）(m)(m)EL.1725 〜1625.28563120|2712EL.1625.2 以下2580//2施工布置2.1 施工道路布置进水口边坡支护施工道路分两部分布置第一部分为施工区外道路布置，EL1626m以上边坡主要为7#路（左岸高线公路）以及由7#路引伸的7-1#路和7-2#路，还有EL.1626m 中线公路；EL1626m以下边坡主要为EL1626m中线公路和3#路（左岸底线公路）。
第二部分为施工区内道路，施工区内道路主要是在边坡上设置交通安全爬梯，每两 层马道之间边坡均设置交通安全爬梯通过交通安全爬梯，采用人工运输的方式将施工 所需材料及机械设备转运至彳业面交通安全爬梯宽 1m,全部采用小48钢管搭设 2.2施工风水电布置（1）施工供风进水口冰水堆积体边坡跟管锚筋桩及跟管排水孔施工供风采用在电站进水口上游侧EL1710.00m平台上布置的一座系统压气站供风， 内设4台20m3及1台40m3电动无基础 空压机供风主干管由压气站起沿进水口边坡中部布置一趟 小159供风主管至各相应施工 工作面，再采用小108供风管接至每个施工马道平台，用胶管接钻机供风2)施工用水进水口冰水堆积体边坡跟管锚筋桩及跟管排水孔施工供水采用在EL1725.00m高位水池引水至高位畜水池(布设在压气站旁，容积为60m3),然后采用小108钢管沿进水口 边坡中部(同供风主管一起)引至进水口各马道高程，再引小50钢管至各马道两端工作面3)施工用电施工用电接进水口系统电源点，10KV高压线采用架空线路，其线路布置直接横跨 EL1725.00m高线公路，架空线路全约 500m在电站进水口上游EL1710.00m平台开口线安全距离位置设置变压气站。
站内安装1台800KVA/10/0.4KV及1台1000KVA/10/0.4KV变压器，供压气站及进水口开挖工作面 施工用电施工区照明以投光灯集中照明为主，并对局部区域辅以白炽灯加强照明，制 作专用灯塔，每个灯塔上装设 2〜3个1000W可自由调整照射范围的投光灯3施工进度计划根据电站进水口、引水道土建及金属结构安装工程施工总进度计划安排，在保证施 工安全、施工质量的前提下，严格控制开挖支护施工进度，保证节点工期顺利实现锚 筋桩、排水孔施工是进水口边坡支护的重要组成部分，同时，进水口冰水堆积体边坡和 岩石边坡的支护是同步进行的因此，进水口冰水堆积体边坡跟管锚筋桩及跟管排水孔 施工进度与进水口边坡支护进度同步具体施工工期计划如下：2010年05月12日〜2010年06月15日，EL1725.00m^ EL1705.00m跟管锚筋桩、跟 管排水孔施工完成；2010年05月16日〜2010年07月20日，EL1705.00m^ EL1685.00m跟管锚筋桩、跟 管排水孔施工完成；2010年07月05日〜2010年09月30日，EL1685.00m^ EL1665.00m跟管锚筋桩、跟 管排水孔施工完成；2010年09月23日〜2010年12月12日，EL1665.00m^ EL1645.00m跟管锚筋桩、跟 管排水孔施工完成；2010年10月05日〜2011年02月03日，EL1626.00m以上跟管锚筋桩、跟管排水孔施工完成;2010年12月03日〜2011年03月17 工完成；2011年02月05日〜2011年04月20 工完成；2011年04月10日〜2011年06月10 完成。
4施工方法4.1冰水堆积体边坡支护锚筋桩及排水孔型式日，EL1626.00m〜EL1606.00m跟管车苗筋桩施日，EL1606.00m〜EL1591.00m跟管车苗筋桩施日，EL1591.00m〜EL1574.4m跟管车苗筋桩施工根据《电站进水口开挖支护图（1/3〜3/3）》，以及梨园水电站建设筹备处专题会议纪 要《梨园水电站进水口边坡支护专题会议》 （第33期总第90期），冰水堆积体边坡支护 锚筋桩及排水孔型式如下：锚筋桩：3①28, L=9m,采用跟管工艺施工；边坡排水孔：（|）76, L=23m,采用跟管工艺施工；马道以上1m处深排水孔：（I）110, L=49m,采用跟管工艺施工4.2脚手架施工进水口冰水堆积体边坡锚筋桩及排水孔施工采用双排脚手架搭设作业平台进行施工 脚手架采用①48钢管进行搭设脚手架搭设应符合相关规程规定，在每层平台上铺设竹 马道，用12#铅丝绑扎牢固，在两侧设置20cm高挡脚板脚手架搭设完成后需要在各平 台间搭设爬梯，便于施工人员上下，同时搭设护栏，铺设竹马道、踢脚板，挂设安全网 在进行施工作业时，应派安全员随时检查脚手架的各部件，发现问题及时处理解决保证 脚手架在整个施工期间的安全稳定。
1、搭设顺序放置纵向扫地杆一立柱一横向扫地杆件一安装第一步纵向水平杆一安装第一步横向 水平杆一安装第二、三步长短方向联系杆一立杆插筋（锚杆）固定一加设剪刀撑一铺脚 手板一绑扎护身栏杆及挡脚板，挂安全防护网一接立杆一循环上述步骤2、构造要求①搭设前清理场地，根据需要选择杆件；②高边坡上下立杆采用对接，水平杆可采用搭接，搭接长度不小于80cm,至少采用2~3个联接扣件;③立杆与长方向联系杆、长方向联系杆与短方向联系杆要使用直角扣件扣紧，不能隔 步设置或遗漏；④长方向联系杆采用搭接、对接时应交错布置，相邻两根联系杆的接头不宜设置在同 步内，错开的距离不小于50 cm,如果采用搭接，搭接长度不小于80cm1应至少设置2~3 个扣件扣紧；⑤短方向联系杆紧帖立杆布置，用直角扣件与长方向联系杆扣紧；⑥在每层平台上铺设竹马道，竹马道垂直铺在短杆上，用12#铅丝绑扎牢固，在两侧设置20cm高挡脚板；⑦搭设脚手架要随时校正杆件垂直度， 同时适度拧紧扣件，螺栓跟部要放正，用力矩 扳手检查应在40~50N.m之间，最大不能超过80N.m；连接长方向联系杆的对接扣件，开 口应朝向脚手架内侧，螺栓朝上，以防雨水倒灌；各杆件相交的接头均要大于10cm,防止杆件滑脱；⑧剪刀撑搭设应将斜杆扣在立杆或长方向联系杆上， 斜杆两端扣件与立杆接点的距离 不大于20cm；每道剪刀撑跨越立柱的根数应在 5〜7根之间，剪刀撑与地面的倾角宜在 450〜60°之间。
⑨脚手架搭设完成后需要在各平台间搭设爬梯，便于施工人员上下，同时搭设护栏， 铺设竹马道、踢脚板，挂设安全网⑩将脚手架通过小22钢筋与边坡上的锚杆、小22插筋等连接成整体，保证脚手架的 整体稳定性，防止脚手架整体倾覆3、脚手架拆除①脚手架拆除前应先清除脚手架上面的杂物；②脚手架按由上而下顺序逐层拆除，严禁上下同时作业；③拆除顺序：安全网拆除一最上步竹马道、踢脚板拆除一短方向联系杆拆除一长方向 联系杆拆除一下两层竹马道、联系杆拆除一剪刀撑拆除一立杆拆除4、安全保证措施①脚手架搭设人员必须经过培训并考核合格的专业架子工，上岗人员定期进行体检， 合格方可持证上岗；②脚手架施工时架子工应佩带安全用具，系双保险；③搭设过程必须按照设计结构参数和作业程序指导书进行程序作；④脚手架搭设完成后，必须由设计、质量、安检、搭设负责人、使用负责人共同验收， 签证后方可投入使用；⑤脚手架搭设或拆除时应设置围栏和警戒标志，派专人看守4.4跟管排水孔施工进水口边坡排水孔分为两种：一种孔径为 4 76mm孔深43日 水平上仰5° ,间排距 6m； 一种孔径为小110mm孔深32ml水平上仰5° ,分布在马道以上1m左右，间距5mb 所有排水孔内置塑料盲沟管。
为便于施工，保证排水盲沟管安装效率以及钻孔设备通用 性，小76mm小110mmO水孔造孔均采用100B钻机配小140mms心钻头及小127mms管1)施工工艺流程搭设脚手架一挂安全网一坡面清理一孔位布置一钻架搭设一上钻一开孔钻进一钻杆、 套管加长一继续钻进一造孔完毕、退钻一安装塑料盲沟管一架设千斤顶(拔管机)一拔 跟管一孔口固定一施工结束(2)钻孔按照施工详图或监理规定的位置、方向、深度钻进，其平面位置的偏差不大于10cmi 孔的倾斜度不大于1%孔深度必须达到设计要求，孔深偏差值不大于50mma孔采用100B 钻机配小140mn®心钻头及小127mms管3)塑料盲沟管安装所有排水孔经监理验收合格后立即进行盲沟管安装，具安装必须符合设计要求，安 装完后开始拔跟管，然后进行孔口固定及孔口保护4)拔管、孔口固定等塑料盲沟管安装完成后开始进行拔管作业，拔管采用拔管机(千斤顶)进行拔 管完后开始进行孔口固定，孔口固定采用 C20碎5施工资源配置5.1 主要施工机械设备配置针对工程特点，根据施工总进度计划和施工方案，合理配置施工资源，作到动态管 理，合理调配，作到技术上最优，经济上合理、避免浪费的原则进行施工机械配置，冰 水堆积体边坡跟管锚筋桩及跟管排水孔施工机械设备详细配置见表 5-1。
主要施工机械设备表表5-1序号设备名称规格、型号单位数量完好率用途1空压机阿特拉斯 40m台1完好供风2空压机20m台4完好3变压器800/1250KVA台1/1完好供电4潜孔钻机QZJ-100B/ZX-30台6完好钻孔5跟管设备/套10完好6载重汽车15t辆4完好运输7锚杆注浆机GGZ30B台3完好注浆8拔管机/台2完好9液压系统/台2完好10电焊机BX3-500台4完好锚筋桩加工11汽车吊QY-25 25t辆1完好起吊设备12全站仪徒卡系列套2完好测量13试验设备/套1完好试验5.2 人力资源配置计划为保证本工程优质量、高效率的实施，冰水堆积体边坡跟管锚筋桩及跟管排水孔施 工高峰期总人数为78人，具体人员配置见表5-2 o主要施工人力资源配置表表5-2工种数量管理人员2人技术人员2人质检员2人安全员2人生产调度人员2人测量工3人钻 工10人电 工2人机械操作手8人空压机工2人架子工15人电焊工4人修理工2人司机2人其它20人合 计78人6质量保证措施(1)跟管锚筋桩及跟管排水孔作业应严格按照试验确定的工艺流程及有关的规程进 行。
