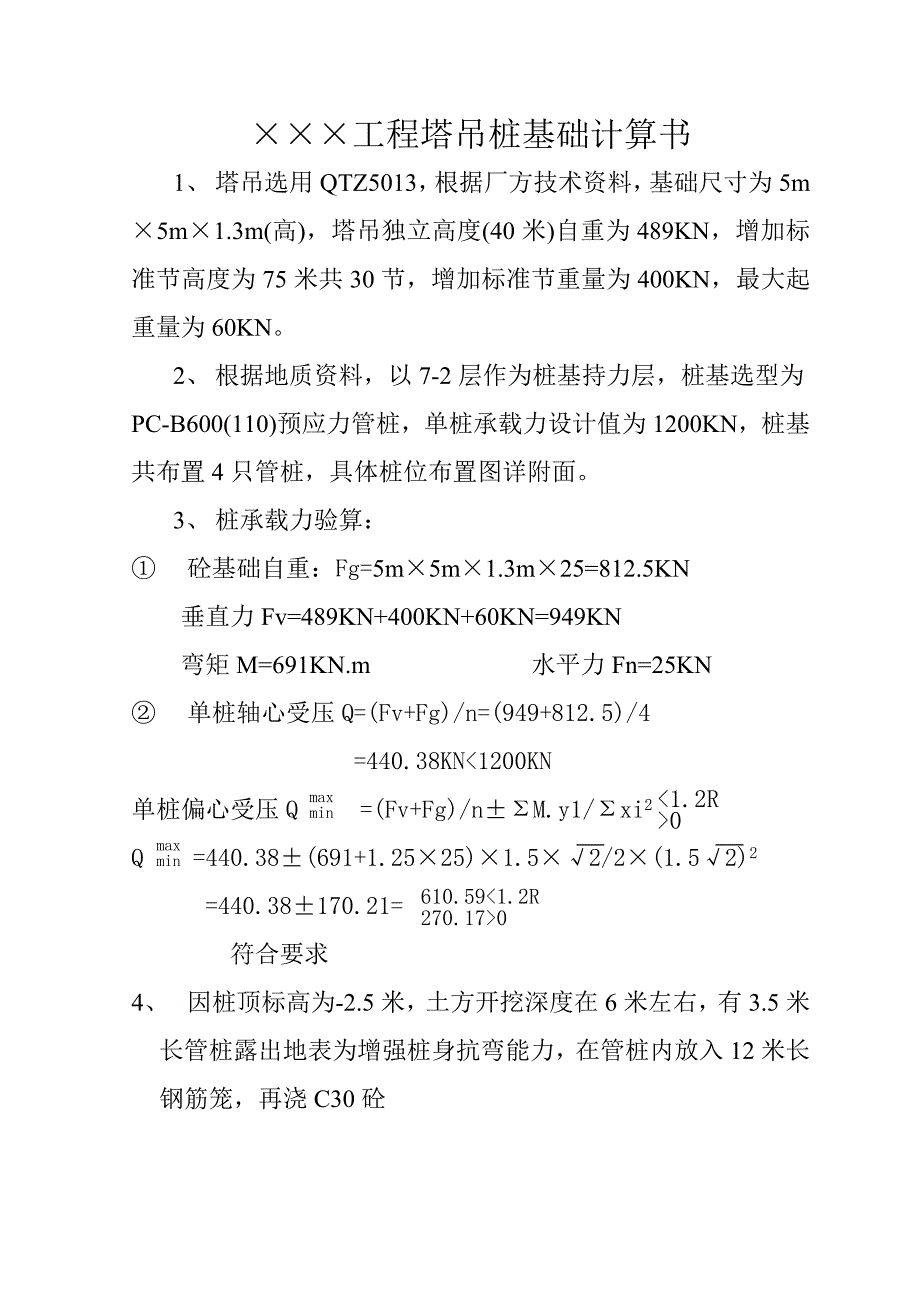

×××工程塔吊桩基础计算书1、 塔吊选用QTZ5013，根据厂方技术资料，基础尺寸为5m×5m×1.3m(高)，塔吊独立高度(40米)自重为489KN，增加标准节高度为75米共30节，增加标准节重量为400KN，最大起重量为60KN2、 根据地质资料，以7-2层作为桩基持力层，桩基选型为PC-B600(110)预应力管桩，单桩承载力设计值为1200KN，桩基共布置4只管桩，具体桩位布置图详附面3、 桩承载力验算：① 砼基础自重：Fg=5m×5m×1.3m×25=812.5KN垂直力Fv=489KN+400KN+60KN=949KN弯矩M=691KN.m 水平力Fn=25KN② 单桩轴心受压Q=(Fv+Fg)/n=(949+812.5)/4=440.38KN<1200KN<1.2R>0maxmin单桩偏心受压Q =(Fv+Fg)/n±ΣM.y1/Σxi2 maxminQ =440.38±(691+1.25×25)×1.5×√2/2×(1.5√2)2610.59<1.2R270.17>0=440.38±170.21=符合要求4、 因桩顶标高为-2.5米，土方开挖深度在6米左右，有3.5米长管桩露出地表为增强桩身抗弯能力，在管桩内放入12米长钢筋笼，再浇C30砼×××工程塔吊桩基础平面图说明：1、 塔吊桩基采用PC-B600 (110)预应力管桩，以7-2层作为桩基持力层，管桩长度为38m，桩顶标高为-2.500m。
2、 桩内放8Ф18 Ф6@200钢筋笼，钢筋笼长度为12m，砼标号为C30。
