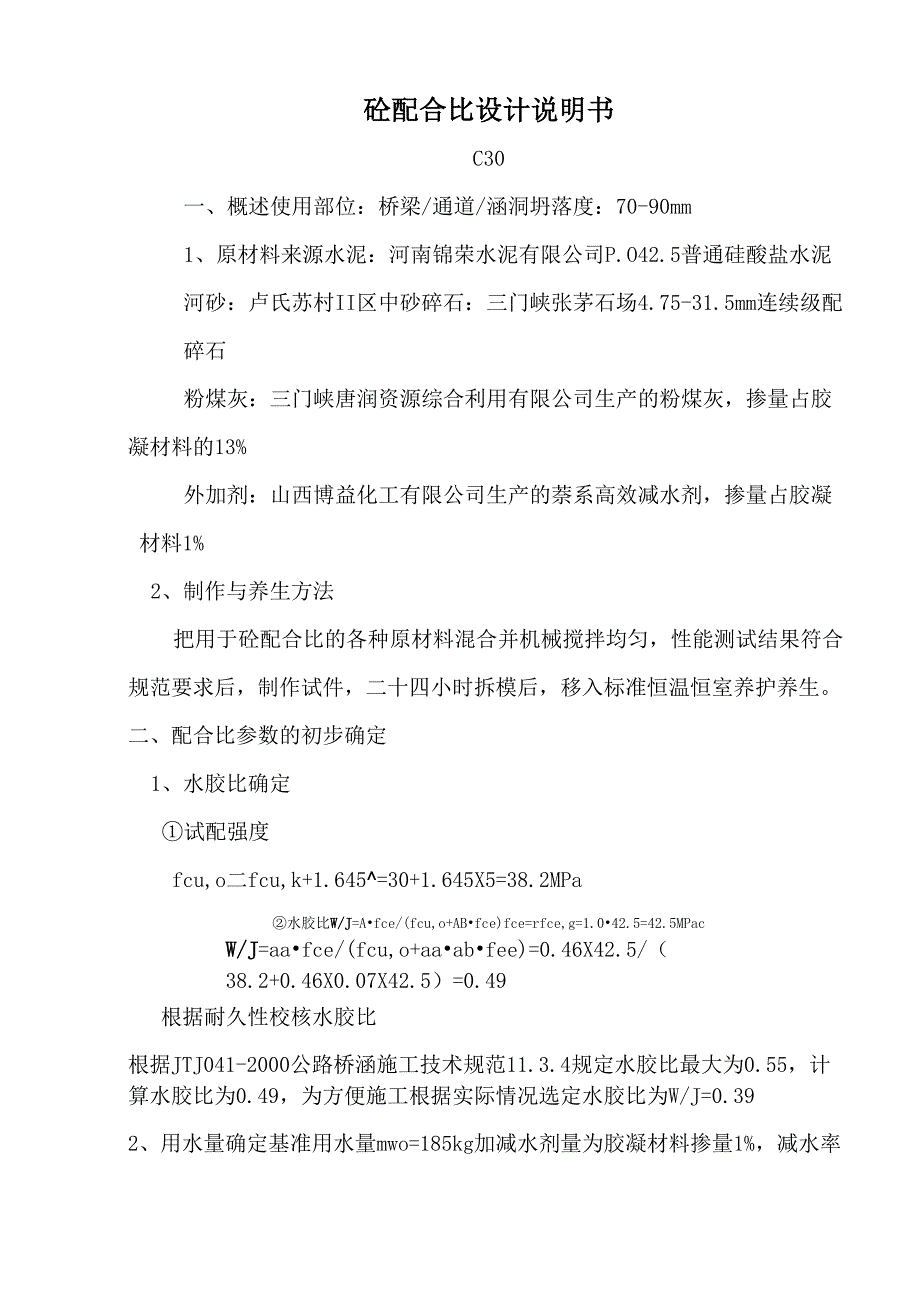

砼配合比设计说明书C30一、概述使用部位：桥梁/通道/涵洞坍落度：70-90mm1、原材料来源水泥：河南锦荣水泥有限公司P.O42.5普通硅酸盐水泥河砂：卢氏苏村II区中砂碎石：三门峡张茅石场4.75-31.5mm连续级配碎石粉煤灰：三门峡唐润资源综合利用有限公司生产的粉煤灰，掺量占胶凝材料的13%外加剂：山西博益化工有限公司生产的萘系高效减水剂，掺量占胶凝材料1%2、制作与养生方法把用于砼配合比的各种原材料混合并机械搅拌均匀，性能测试结果符合规范要求后，制作试件，二十四小时拆模后，移入标准恒温恒室养护养生二、配合比参数的初步确定1、水胶比确定①试配强度fcu,o二fcu,k+1.645^=30+1.645X5=38.2MPa②水胶比W/J=A•fce/(fcu,o+AB•fce)fce=rfce,g=1.0•42.5=42.5MPacW/J=aa•fce/(fcu,o+aa•ab•fee)=0.46X42.5/（38.2+0.46X0.07X42.5）=0.49根据耐久性校核水胶比根据JTJ041-2000公路桥涵施工技术规范11.3.4规定水胶比最大为0.55，计算水胶比为0.49，为方便施工根据实际情况选定水胶比为W/J=0.392、用水量确定基准用水量mwo=185kg加减水剂量为胶凝材料掺量1%，减水率20%时实际用水量为mwo=185X（l-20%）=148kg3、砂率的选定：卩s=36%4、各材料用量：a）胶凝材料用量二mwo/（W/J）=148/0.39=379kg粉煤灰占胶凝材料用量的13%粉煤灰=379X13%=49kgb）水泥用量：水泥二胶凝材料-粉煤灰=379-49=330kgc）计算每m3砼砂、石用量：采用砼假定容重法，假定砼容重mcp=2400kg/m,计算砂（mso）、石（mgo）用量，计算公式如下：「mcp=mwo+mso+mco+mgo+mfo=2400一卩=mso/（mso+mgo）X100%=36%s式中：mco（水泥）=330kgmwo（水）=148kgmfo（粉煤灰）=49kg计算得：mso（砂）=674kg；mgo（碎石）=1199kg,4.75-31.5mm掺配碎石（5T0mm碎石20%得240kg；10-20mm碎石60%得719kg；10-30mm碎石20%得240kg）.确定基准配合比水泥:砂:碎石:水:粉煤灰:外加剂=330:674:1199:148:49:3.79=1:2.04:3.63:0.45:0.15:0.011三、配合比试拌与调整1、试拌按初步配合比，取0.03m3砼的材料用量进行试拌各材料用量为:水泥(kg)5-10mm碎石(kg)10-20mm碎石(kg)10-30mm碎石(kg)水(kg)粉煤灰(kg)外加剂(kg)9.9020.227.2021.577.204.441.470.11试拌后，拌和物性能实测如下：坍落度(mm)：1、802、90平均：85粘聚性：良好；保水性：无；含砂：中；棍度:中2、调整：调整情况说明：坍落度符合要求，粘聚性良好，保水性良好。
试配后实测容重为2390kg/血假定容重为2400kg/血，不超过2%,不需调整四、配合比根据《普通砼配合比设计规程》JGJ55-2000】，砼强度试验至少应采用三个不同的配合比，采用不变水量法，另外两个配合比的水胶比较基准配合比分别增加和减少0.03，砂率分别增加和减少1%，确定配合比水胶比、砂率分别采用：水胶比砂率(%)水泥(kg)砂(kg)碎石(kg)水(kg)粉煤灰(kg)外加剂(kg)0.36353586441197148534.110.39363306741199148493.790.42373067031197148463.52五、根据砼试配情况，砼28d抗压强度确定施工配合比对比表如下编号水胶比砂率(%)7d强度(Mpa)28d强度(Mpa)10.363535.945.645.920.393632.942.342.830.423729.538.739.2结论：根据砼试拌的工作性及28d强度的结果，本着保证质量，节约降低原材料选择水胶比=0.39，砂率=36%的配合比2为施工配合比水泥:砂:碎石:水:粉煤灰:外加剂=330:674:1199:148:49:3.79。
