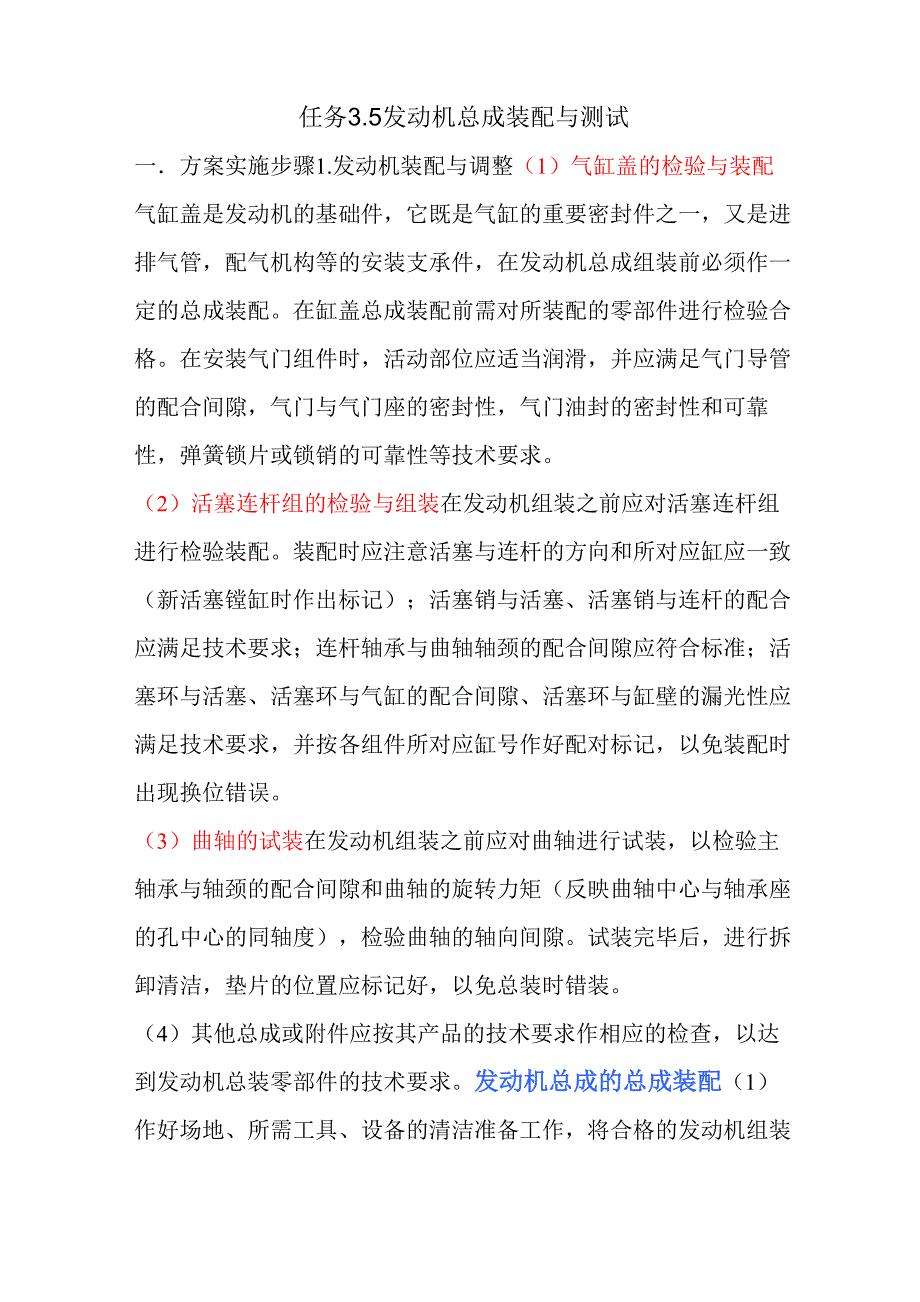

任务3.5发动机总成装配与测试一．方案实施步骤1.发动机装配与调整（1）气缸盖的检验与装配气缸盖是发动机的基础件，它既是气缸的重要密封件之一，又是进排气管，配气机构等的安装支承件，在发动机总成组装前必须作一定的总成装配在缸盖总成装配前需对所装配的零部件进行检验合格在安装气门组件时，活动部位应适当润滑，并应满足气门导管的配合间隙，气门与气门座的密封性，气门油封的密封性和可靠性，弹簧锁片或锁销的可靠性等技术要求2）活塞连杆组的检验与组装在发动机组装之前应对活塞连杆组进行检验装配装配时应注意活塞与连杆的方向和所对应缸应一致（新活塞镗缸时作出标记）；活塞销与活塞、活塞销与连杆的配合应满足技术要求；连杆轴承与曲轴轴颈的配合间隙应符合标准；活塞环与活塞、活塞环与气缸的配合间隙、活塞环与缸壁的漏光性应满足技术要求，并按各组件所对应缸号作好配对标记，以免装配时出现换位错误3）曲轴的试装在发动机组装之前应对曲轴进行试装，以检验主轴承与轴颈的配合间隙和曲轴的旋转力矩（反映曲轴中心与轴承座的孔中心的同轴度），检验曲轴的轴向间隙试装完毕后，进行拆卸清洁，垫片的位置应标记好，以免总装时错装4）其他总成或附件应按其产品的技术要求作相应的检查，以达到发动机总装零部件的技术要求。
发动机总成的总成装配（1）作好场地、所需工具、设备的清洁准备工作，将合格的发动机组装零部件摆放到位，并保持清洁2）气缸体的装配气缸体是基础件，装配前，必须进行对气缸体的表面，尤其是油道，配合安装面进行认真的清洗、清洁和检查即使是已清洁装好的气缸体，整机装配前，也应再次重复地进行此项工作有条件的应装上台架，如图9.1所示，便于发动机总成装配3）曲轴飞轮组的安装安装时，曲轴主轴盖、主轴承（大瓦）、止推垫片按标记并注意方向和对应位置，气缸体的轴承座油孔应与轴瓦油孔对齐，有调整垫片按调试的位置安放调整垫片，调整垫片不允许有皱褶、破裂等损伤轴瓦与曲轴主轴颈、曲轴油封、止推垫片等的滑动接触面，应用机油进行适当的润滑紧固轴承盖螺栓时应采用多次、均匀、对称的方法紧固到规定力矩一般分四次紧固，第一次大约紧固到规定力矩的30%，第二次大约紧固到规定力矩的60%，第三次大约紧固到规定力矩的90%，第四次紧固到规定力矩在第二次拧紧时，每拧紧一道轴承，转动几圈曲轴，以便了解轴承盖紧固情况及时发现异常现象，全部拧紧后用手扳动飞轮或曲柄，应能转动、阻力均匀、无阻滞现象，使曲轴旋转的灵活性和轴向间隙达到规定的要求飞轮的安装根据结构的不同有需先安装曲轴飞轮组的，但现代汽车一般是先装配曲轴轴承，后装配曲轴油封，再装配飞轮和曲轴正时齿轮。
装配油封时可在油封与支承座结合面上涂上汽车专用密封胶，以防油封漏油，而在与曲轴的密封部位涂上机油4）活塞连杆组的安装活塞、连杆、连杆轴瓦应按标记配对，检查安装方向并与气缸对号入座是否准确无误，然后进行装配活塞连杆组的检查与安装步骤如下：① 将气缸体侧置，用纱布擦拭干净气缸筒② 将每缸对应的活塞连杆组件先不装活塞环从气缸的上部装入气缸中，并把连杆大头的轴承、连杆盖按规定拧紧力矩紧固安装在曲轴连杆轴颈上检查：活塞销与活塞销支承座端面与气缸之间的间隙，其值应符合维修手册规定的技术要求一般约为1%如果不均匀，多为气缸中心线偏移或连杆弯曲所致，应予校正摇转曲轴，使活塞分别处于气缸上、下止点和中间三个位置，用塞尺分别测量活塞头部在气缸前后两个方向与气缸壁的间隙，其间隙应符合技术要求③ 当活塞在气缸中的位置准确无误后，再将各气缸对应活塞环分别套装在对应的活塞上拆装活塞环必须使用专用工具装入气缸前，要把各道活塞环开口方向按规定摆放正确，在气缸、活塞外表面、活塞销孔、环槽和环涂以机油拿起活塞连杆总成，对准缸号、前后记号和方位后，用专用工具将活塞环夹紧在活塞上，再将连杆穿入气缸内，用锤子木柄轻轻敲击活塞顶部，将活塞轻轻敲入气缸中，同时注意连杆大头与曲轴连杆轴颈是否对正，将对应的连杆轴承盖涂上机油，按正确的方位装好，并按规定力矩拧紧连杆螺栓和螺母，有锁紧装置的应按要求锁紧。
④ 将各缸活塞连杆组装入气缸并与曲轴连杆轴颈的连接装配完成后，用锤子沿曲轴轴向轻轻敲打连杆盖，连杆大头应能有轻微移动转动曲轴时，松紧应适度各缸活塞在上止点时，活塞顶至气缸体上平面的距离应均匀一致① （5）气缸盖的安装将气缸垫放在气缸体的上平面上，位置、标记对准② 将已组装好的气缸盖总成平稳、轻轻地对准位置放下，应避免放不准而反复移动缸盖使气缸垫的位置移动插入缸盖螺栓，按规定力矩和顺序分次均匀拧紧（6）正时机构的安装以上置式正时配气机构为例上置式正时配气机构根据气门间隙的调整方式（液压挺杆自动调节、垫片调节、螺钉调节）的不同，其安装和检验的工艺要求也各有不同，但满足正时及配气的基本要求是一致的其安装的主要步骤及工艺要求如下：① 在气缸盖装好后，检查清洁正时配气机构安装的所有零部件② 将第一缸活塞置于上止点上置式正时配气机构的曲轴正时齿轮的正时标记与正时齿轮罩上固定的正时齿轮标记对准，第一缸活塞即处于上止点位置第一缸活塞是否处于压缩上止点位置，则要根据观察凸轮轴的的位置来判断③ 将凸轮轴与正时齿轮装好，凸轮轴油封发动机大修应更换新件④ 将凸轮轴的正时齿轮的正时标记与缸盖或正时齿轮罩上的正时标记对准。
并通过凸轮轴的形状进一步确认第一缸处于压缩上止点⑤ 检查凸轮轴轴承盖的方位，在凸轮轴轴承滑动接触面上涂上机油，装上凸轮轴总成，紧固凸轮轴轴承盖螺栓时应采用多次、均匀、对称的方法紧固到规定力矩同时检测凸轮轴的轴向间隙应符合规定标准⑥ 调整垫片式正时配气机构应检查进排气门间隙，并使之达到规定标准间隙范围⑦ 装上正时V带或正时链条及导链板，调整正时V带张紧轮或正时链条导链板张紧器张紧到规定的程度⑧ 检查所装配的正时配气机构的安装标记是否对准，若时V带或正时链条张紧后标记有误，应重新调整气门间隙螺钉调节正时配气机构，在正时配气传动机构装配完毕后，应调整进排气门间隙到规定范围装上气门室盖和正时齿轮盖发动机大修气门室盖密封垫应更换新件，并采用多次、均匀、对称的方法紧固到规定力矩7）机油泵和油底壳的安装安装机油泵时，应注意传动齿轮与凸轮轴上的驱动齿轮的啮合要准确，传动轴和油泵轴要保持良好的同心度另外，凸轮轴上的油泵齿轮除驱动机油泵外，多数型号的发动机还要用它驱动分电器安装机油泵时，存在分电器轴与凸轮轴和机油泵的联动关系曲轴箱附件安装完毕后可安装油底壳，油底壳密封件应更换新件，并按规定力矩对称拧紧8）进、排气歧管的安装彻底清理进、排气歧管内部，检查其接合面的平面度，确认符合规定后，装上衬垫，再装上进、排气歧管。
安装固定螺栓，然后，由中间向两端逐次均匀地拧紧① （9）冷却系的安装安装气缸盖出水管、节温器和冷却液温度感应塞② 安装水泵将衬垫涂以黄油，贴在气缸体前面的水泵安装结合面，将水泵装上，拧紧固定螺钉③ 安装带轮轮毂和带轮，并按规定力矩拧紧螺母，有自锁开口的应安装开口销① （10）燃料供给系的安装垫好汽油泵衬垫，安装汽油泵，拧紧固定螺钉，再联接输油管② 安装化油器或燃油喷射装置，联接各控制拉杆和输油管③ 安装空气过滤器① （11）润滑系其他装置的安装安装加机油管和标尺② 安装机油滤清器（粗滤器、细滤器）、机油感应塞，联接管路、加注机油12）其他辅助装置的安装将风扇、曲轴箱通风管道、空调压缩机、交流发电机、起动机、动力转向油泵等依次安装到发动机机体上4Er4"關就油机的立休倒而图忡•田IE-FEJ12.杵虹弹5.曲轴V形皮带轮6-JE时齿冊帝轮13-我缸4正时齿卷諧10术赛汽垃暨3凸腔他发动机总成的认识（如图）汽油发动机外特性测试1、测试前准备工作1）起动系统电源（控制器、测控系统、计算机等）2）打开测功机冷却水泵进水闸门，启动冷却水供水泵和排水泵（注意观察小水箱水位、排水是否正常）3）检查发动机冷却水箱、机油液面是否正常。
4）检查燃油供给系统并打开燃油开关2、启动发动机进行预热，使发动机达到规定的热状态3、全开节气门，在最大扭矩转速下将点火提前角调整至最佳位置，然后使发动机怠速运转几分钟之后开始进行试验4、试验开始和结束时都要记录环境温度、湿度和大气压5、全开节气门，从额定转速开始，每隔300—500r/min测量一点，直到最低转速，适当的选取6~8个测量点，每个测量点转速的调节是用改变测功机负荷的办法达到，并在发动机工况达到稳定状态后，才能进行测量6、记录每个测量点发动机转速（n）、发动机扭矩（T）、燃tq油消耗量B（g）、点火提前角（）、机油温度、出水温度、进气温度根据试验要求，还可以测量进气管真空度、空气消耗量、排气温度、废气成分等7、按照操作规程停车，关闭各种开关，清理仪器设备。
