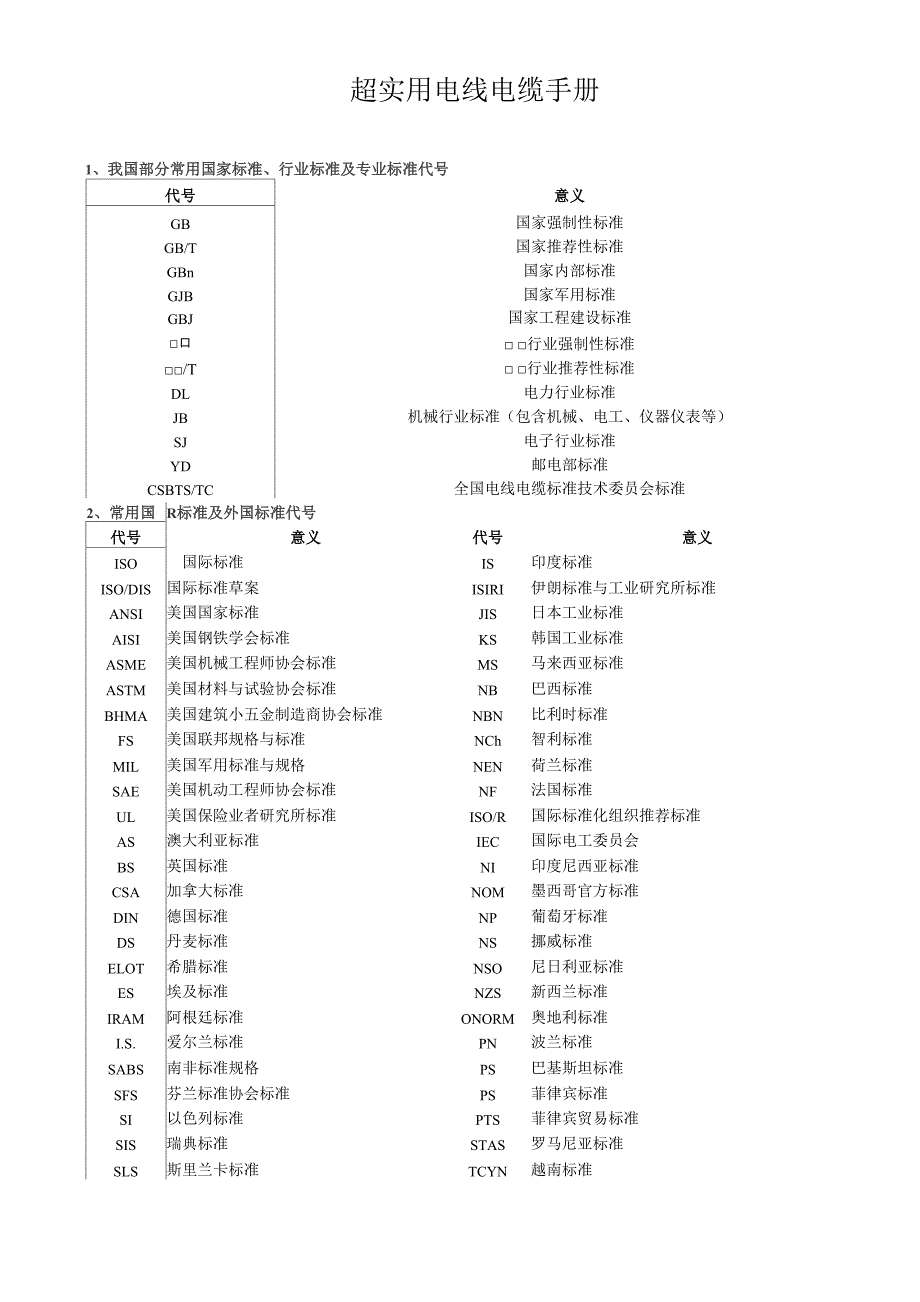

超实用电线电缆手册1、我国部分常用国家标准、行业标准及专业标准代号代号意义GB国家强制性标准GB/T国家推荐性标准GBn国家内部标准GJB国家军用标准GBJ国家工程建设标准□口□ □行业强制性标准□□/T□ □行业推荐性标准DL电力行业标准JB机械行业标准（包含机械、电工、仪器仪表等）SJ电子行业标准YD邮电部标准CSBTS/TC全国电线电缆标准技术委员会标准2、常用国际R标准及外国标准代号代号意义代号意义ISO国际标准IS印度标准ISO/DIS国际标准草案ISIRI伊朗标准与工业研究所标准ANSI美国国家标准JIS日本工业标准AISI美国钢铁学会标准KS韩国工业标准ASME美国机械工程师协会标准MS马来西亚标准ASTM美国材料与试验协会标准NB巴西标准BHMA美国建筑小五金制造商协会标准NBN比利时标准FS美国联邦规格与标准NCh智利标准MIL美国军用标准与规格NEN荷兰标准SAE美国机动工程师协会标准NF法国标准UL美国保险业者研究所标准ISO/R国际标准化组织推荐标准AS澳大利亚标准IEC国际电工委员会BS英国标准NI印度尼西亚标准CSA加拿大标准NOM墨西哥官方标准DIN德国标准NP葡萄牙标准DS丹麦标准NS挪威标准ELOT希腊标准NSO尼日利亚标准ES埃及标准NZS新西兰标准IRAM阿根廷标准ONORM奥地利标准I.S.爱尔兰标准PN波兰标准SABS南非标准规格PS巴基斯坦标准SFS芬兰标准协会标准PS菲律宾标准SI以色列标准PTS菲律宾贸易标准SIS瑞典标准STAS罗马尼亚标准SLS斯里兰卡标准TCYN越南标准SNS叙利亚标准TIS 泰国标准SN瑞士标准TS 土耳其标准SOI伊朗标准UNE 西班牙标准S.S.新加坡标准UNI 意大利标准ROCT独联体国家标准ROCTP独联体国家标准3、字母符号及其表示意义字母表示意义A（聚）氨（酯）、安（装）、铝塑料护层B扁、半、编（织）、泵、布、（聚）苯（乙烯）、玻（璃纤维）、补、平（平行）（即扁的）C车、醇、采（掘机）、瓷、重（型）、船用、（蓄电）池、磁、充、偿（黄蜡）绸、醋（酸薄膜）、自承式D带、（不）滴流、灯、电、（冷）冻、丁（基橡皮）、镀、防老剂E二（层）、野（外）、对称（结构代号）F（聚四）氟（乙烯）、分相、非（燃性）、飞（机）、泡沫聚乙烯（YF）G钢、沟、硅、改（性漆）、管、高（压）H合（金）、环（氧漆）、焊、花、通信电缆（用途代号）、H （型）、分相屏蔽结构代号J绞、加（强）、加（厚）、锯、局（用）、交联K（真）空、卡（普隆）、控制、铠装、空心L铝、炉、腊（克）、沥（青）、防（雷）、磷M棉（纱）、麻、母（线）、帽、膜N黏（性）、泥（碳）、阻（尼）、尼（龙）O同轴（结构代号）P排、屏（蔽）、配（线）、信号电缆（用途代号）Q牵（引）、漆、铅、轻（型）、气、汽（车）、（高）强度（聚乙烯醇缩醛）R软、人（造）、日用、热（化）S刷、丝、射（频）、双、塑（钢护层）T铜、锑、特、通、电梯、探U矿（石棉）、矿用VV （聚氯乙烯）W物（理）、皱纹护套、无（磁性）、温X橡（力缆）、聚酰胺、橡（绝缘）Y硬、圆、油、氧、耐（油）、移动、聚乙烯、（电）压Z（聚）脂、纸、电钻、中型、综（合）4、电缆护层型号及其表示意义型号名称适用对象02聚氯乙烯护层铝套、铅套、皱纹铝套、皱纹钢套防护03聚乙烯护层铝套、铅套、皱纹铝套、皱纹钢套防护20裸钢带铠装铅套承受压力防护21钢带铠装纤维外被铅套承受压力防腐22钢带铠装聚氯乙烯护层铝套、铅套、皱纹铝套、非金属套承受压力防腐23钢带铠装聚乙烯护层铝套、铅套、皱纹铝套、非金属套承受压力防腐30裸细钢丝铠装金属套和非金属套承受拉力31细圆钢丝铠装纤维外被铅套防腐承受拉力32细圆钢丝铠装聚氯乙烯护层金属套和非金属套承受拉力防护33细圆钢丝铠装聚乙烯护层金属套和非金属套承受拉力防护40裸粗圆钢丝铠装金属套和非金属套承受拉力防护41粗圆钢丝铠装纤维外被金属套和非金属套承受拉力防护42粗圆钢丝铠装聚氯乙烯护层金属套和非金属套承受拉力防护43粗圆钢丝铠装聚乙烯护层金属套和非金属套承受拉力防护102铜带径向加强聚氯乙烯护层金属套和非金属套要求非磁承受压力保护103铜带径向加强聚乙烯护层金属套和非金属套要求非磁承受压力保护202不锈钢带径向加强聚氯乙烯护层金属套和非金属套要求非磁承受压力保护及防腐203不锈钢带径向加强聚乙烯护层金属套和非金属套要求非磁承受压力保护及防腐141铜带径向加强粗钢丝铠装纤维外被层金属套和非金属套要求非磁承受压力保护及防腐241不锈钢带径向加强粗钢丝铠装纤维外 被层金属套和非金属套要求非磁承受压力保护及防腐441双粗圆钢丝铠装纤维外被金属套和非金属套要求非磁承受压力保护及防腐2441钢带径向加强双粗圆钢丝铠装纤维外 被金属套和非金属套要求非磁承受压力保护及防腐5、常用线缆结构计算1） 圆单线：圆单线为不包覆其他金属层的单根圆形导线。
2） 圆单线的面积SnS = d2 （ mm2）43） 圆单线周长LL = nd （mm）4） 圆单线的重量nW = d2 p= Sp （kg/km）4式中：p 材料密度（g/cm3）5）常用圆单线重量所用材料材料密度（g/cm3）重量（kg/km）铝及铝合金2.72.121d2铜8.896.928 d2钢（铁）7.86.126 d26） 扁线：扁线用于电磁线类的矩形导电线芯和电缆铠装等S = ab — [4r2 —nr2]=ab — 0.858 评（mm2）式中：a 厚度（mm）；b 宽度（mm）；r 圆角半径（mm）7） 扁线的周长LL = 2 （a + b） — （8r — 2nr）8） 扁线尺寸偏差扁线窄边a的尺寸偏差标称尺寸a（mm）偏差（mm）a<3.15±0.033.15< a<6.30±0.056.30< a<7.10±0.07扁线宽边b的尺寸偏差标称尺寸b（mm）偏差（mm）b<3.15±0.033.15
W = SKmp= （n/4） d2ZKmp （kg/km） 式中：Km——绞线平均绞入系数； p 绞线用材料的密度（g/cm3）11） 复绞线：复绞线由多股束线或普通绞线以正规绞合制成，故外径成圆形12） 复绞线外径D复1当复绞线的胶线采用绞线时：D 复=（D 复/ D 股）（D 股/d） d=（D 复/d） d = M 复・d当复绞线的胶线采用绞线时：D 复=（D 复/ D 股）（D 股/d） d=（D 复/d） d = M 复・d当复绞线的胶线采用束线时：D复=（D复/ D股）（D股/d） d・k=（D 复/d） d •k = M 复dk式中：D复/ D股——复绞线外径与股线外径之比；D复/d——股线外径与单线直径之比； d——单线直径；M复——D复/d；K 束线调整系数13） 复绞线填充系统n复n 复=n1n2xioo（%）式中：n1n2——分别为股线绞合和复绞时的填充系数（％）14） 复绞线重量W复W复=W股Z股K复 （kg/km）式中：W股——复绞中的股数；K复——复绞的绞入系数15） 空心线芯：一般用于高压电缆导电线芯，内通绝缘体（如充油电缆的绝缘油）16） 单圆线构成空心线芯的外径及重量外径D按下式计算：D = D 支 + 2nd +2t （mm）式中：D支 内撑螺旋管外径（mm）n——铜单线的绞制层数d 铜单线直径（mm）t 屏蔽层厚度（mm）重量W按下式计算：W = W 支 + W 铜 + W 屏（kg/km）W 铜=（n/4） d2ZKmp （kg/km）式中：W支 内撑螺旋管重量；W铜——铜线重量；W屏——屏蔽层重量。
17） Z或弓形单线空心线芯的外径及重量外径D按下式计算：D = Do + 2t = Do + 2（J + t2） （mm）式中：Do 型线绞合后的孔径（mm）；t ——型线绞合后的总厚度；q Z形线厚度（mm）；t2 弓形线厚度（mm）；18） 压缩绞线及紧压线芯：架空线用压缩绞线和电缆导电线芯用圆形紧压线芯，其结构、绞合和紧合工艺及截 面形状完全相同它们的外径都小于普通绞线19） 压缩绞线与紧压线芯的截面积Sn 1S = — d2 Z — （mm2）4卩式中：d 单线直径；z 单线根数；卩一紧压时单线延伸系数，取以下的经验值：截面为 25〜70mm2,卩=1.05； 95〜120mm?,卩=1.035；截面＞150mm2,卩=1.0420） 压缩绞线及紧压线芯的重量Wn 1S = — d2 Z — Kmp （kg/km）4卩式中：Km——平均绞入系数；p 材料密度（g/cm3）如果绞线是由不同直径的单线构成，则计算时应对d2 Z的乘积，分别进行计算21） 实体绝缘层：这是一种常见的绝缘层，它包括挤包或纵包橡皮绝缘、挤包或涂覆的塑料绝缘和漆膜等22） 圆形单根线芯绝缘层：这是最简单的绝缘层形式，这种形式主要用于一般绝缘电线、漆包圆线、通信电线 电缆、信号及控制电缆等。
绝缘层外径DD = d + 2t （mm）式中：d 导体直径（mm）；t 绝缘层厚度（mm）；绝缘层截面积SS 。
