CAFUC7-1 飞机翼面防除冰系统

飞***
实名认证
店铺
PPT
4.07MB
约22页
文档ID:48594941
CAFUC7-1 飞机翼面防除冰系统_第1页
1/22

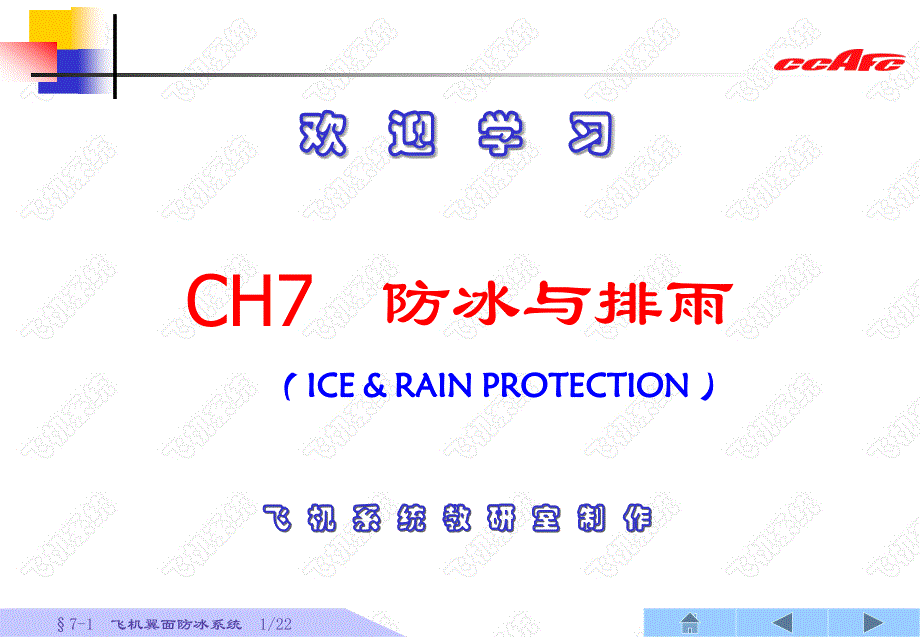

§7-1 飞机翼面防冰系统 1/22欢 迎 学 习飞 机 系 统 教 研 室 制 作CH7 防冰与排雨( ICE & RAIN PROTECTION )§7-1 飞机翼面防冰系统 2/22欢 迎 学 习飞 机 系 统 教 研 室 制 作7-1 飞机翼面防/除冰系统§7-1 飞机翼面防冰系统 3/22运输机常见结冰部位Q迎风部位和结构曲率半径小的部位Ø机翼、尾翼前缘Ø风挡Ø发动机进气口Ø空速管Ø迎角传感器Ø……§7-1 飞机翼面防冰系统 4/22飞机结冰的影响Q飞机气动性能恶化Q风挡视界不清Q发动机功率下降Q有关仪表读数不准Q……§7-1 飞机翼面防冰系统 5/22A320A320地面结冰地面结冰§7-1 飞机翼面防冰系统 6/22防除冰系统的分类及应用部位Q气动除冰Ø机翼、尾翼前缘Q液体防冰Ø风挡、窗、雷达罩、螺旋桨桨叶和汽化器Q气热防冰Ø机翼、尾翼前缘、发动机进气口Q电热防冰Ø风挡、失速传感器、皮托管、排水管§7-1 飞机翼面防冰系统 7/22气动除冰气动除冰发动机螺旋桨液体防冰发动机螺旋桨液体防冰防除冰系统的分类及应用部位防除冰系统的分类及应用部位§7-1 飞机翼面防冰系统 8/22气热防冰气热防冰电热防冰电热防冰防除冰系统的分类及应用部位防除冰系统的分类及应用部位§7-1 飞机翼面防冰系统 9/22飞机翼面防除冰系统Q飞机翼面防除冰方式Ø气动除冰v某些小型低速飞机采用Ø气热防冰v现代大中型运输机广泛采用§7-1 飞机翼面防冰系统 10/22翼面气动除冰系统Q翼面气动除冰原理Ø翼面前缘有除冰带;Ø不除冰时,由真空系统产生一定真空度, 除冰带紧贴翼面保持翼形;Ø除冰时,给除冰带内充以一定压力的气体 ,除冰带鼓胀,破碎已结冰层并由气流吹 走。

§7-1 飞机翼面防冰系统 11/22夏延夏延IIIAIIIA飞机翼面气动除冰系统飞机翼面气动除冰系统§7-1 飞机翼面防冰系统 12/22翼面气动除冰系统Q翼面气动除冰系统使用注意事项Ø遵循厂商及主管当局的系统启用规定v一般建议冰层厚度大约达O.5英吋(l2mm )时启用系统Ø飞行前检查除冰带清洁无损且紧贴翼面Ø遵循使用温度要求v例如夏延IIIA飞机:§-30℃以下不准进入已知结冰区 §-40℃以下不准使用除冰带 §7-1 飞机翼面防冰系统 13/22翼面气热防冰系统Q翼面气热防冰原理Ø控制热空气进入翼面防冰腔,加热防冰部 位,从而防止其结冰或除去其结冰 §7-1 飞机翼面防冰系统 14/22翼面前缘气热防冰翼面前缘气热防冰§7-1 飞机翼面防冰系统 15/22翼面气热防冰系统Q热空气源Ø发动机引气ØAPU引气Ø废气加温器或燃烧加温器§7-1 飞机翼面防冰系统 16/22翼面气热防冰系统§7-1 飞机翼面防冰系统 17/22翼面气热防冰系统Q航线飞行中,为预防结冰事故应采取 的措施Ø见教材P174~P175§7-1 飞机翼面防冰系统 18/22飞机结冰探测装置Q功用Ø探测、显示飞机、发动机结冰情况,提供 结冰警告信号,有的也用于自动接通防除 冰系统,以帮助和保证对飞机提供及时的 结冰防护。

§7-1 飞机翼面防冰系统 19/22飞机结冰探测装置Q分类Ø直观式v结冰探棒Ø信号器v压差式结冰信号器v热敏电阻式结冰信号器v射线式结冰信号器v旋转园筒式结冰信号器v导电式结冰信号器v电子式结冰探测器§7-1 飞机翼面防冰系统 20/22结冰探棒结冰探棒电子式结冰探测器电子式结冰探测器飞机结冰探测装置飞机结冰探测装置§7-1 飞机翼面防冰系统 21/22本课小结基本问题◆飞机防/除冰方式和主要防冰部位◆气动除冰原理及使用注意事项◆气热防冰的热空气源◆气热防/除冰系统的基本组成及使用 ◆机翼、发动机结冰防护系统使用特点◆结冰探测器的功用和型式 §7-1 飞机翼面防冰系统 22/22本课结束QEND OF THIS LESSON。
