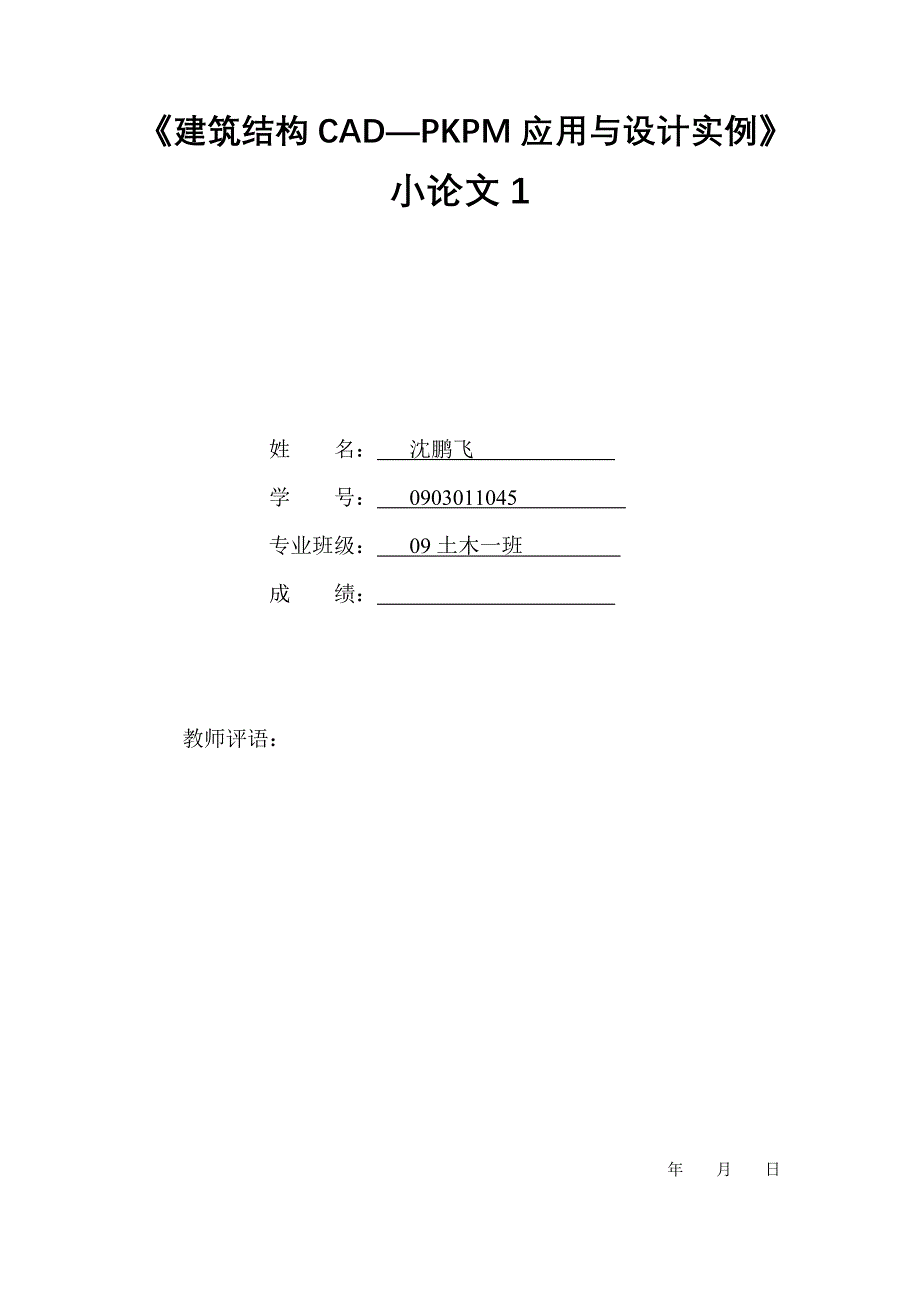

《建筑结构CAD—PKPM应用与设计实例》小论文1姓 名： 沈鹏飞 学 号： 0903011045 专业班级： 09土木一班 成 绩： 教师评语： 年 月 日PKPM中的参数的意义及设定 PMCAD模块是后续模块TAT-8、TAT、SAT-8、SATWE、JCCAD的基础，因此其数据的准确程度将直接影响到后续模块数据、计算的准确度它数据检查提出的问题应消除，不应带入后续模块需要定义的设计参数不多也比较简单，要在后序模块里检查是否已准确的转入一、楼层组装设计参数<一>、总信息：1、结构体系：按结构布置的实际状况确定共分：框架结构、框剪结构、框筒结构、筒中筒结构、板柱剪力墙结构、剪力墙结构、短肢剪力墙结构、复杂高层结构、砖混底框结构、共9种类型确定结构类型即确定与其对应的有关设计参数进入后续模块尚需调整2、结构主材：钢筋混凝土，砌体，钢和混凝土共3个选项：钢筋砼结构；钢与砼混合结构；有填充墙钢结构；无填充墙钢结构；砌体结构。
按含义选取，砌体结构用于底框结构选定结构材料及特性即选定结构设计的相关规范进入后续模块尚需调整3、结构重要性系数：共三挡：1.1、1.0、0.9《混规》条4、底框层数：最多三层，填1或2或3《抗规》5、地下室层数：最多两层，填1或26、与基础相连的最大楼层号：平地建筑填1，坡地建筑可填大于17、框架梁端负弯矩调幅系数：默认值0.85可采用也可修改<二>材料信息：1、混凝土容重(kN/m3)：隐含值25构件自重计算梁板、梁柱重叠部分都未扣除，框架结构可行，剪力墙、板柱结构偏小2、钢材容重(kN/m3)：隐含值783、钢结构钢材：按钢材代号填入代号有Q235、Q345、Q390、Q420四种4、钢截面净毛面积比值：默认0.855、墙：5.1主要墙体材料：填烧结砖，混凝土，蒸压砖，砼砌块，根据实际情况选择5.2砌体容重(kN/m3)：根据荷载规范选取，默认225.3墙主筋类别：按钢筋代号填入共HPB235、HRB335、HRB400、RRB400、冷轧带肋550五种5.4墙水平（竖向）分布筋类别：按钢筋代号填入共HPB235、HRB335、HRB400、RRB400、冷轧带肋550五种5.5墙水平分布筋间距(mm)：默认200。
5.6墙竖向分布钢筋配筋率（%）：默认0.3可根据《抗规》条确定6、梁箍筋类别：按钢筋代号填入共HPB235、HRB335、HRB400、RRB400、冷轧带肋550五种7、柱箍筋类别：按钢筋代号填入共HPB235、HRB335、HRB400、RRB400、冷轧带肋550五种<三>、地震信息：1、设计地震分组：根据《抗规》附录A选择一般情况下，地质报告要给出2、地震烈度：根据《抗规》附录A选择一般情况下，地质报告要给出3、场地类别：根据《抗规》确定一般情况下，地质报告要给出4、框架抗震等级：根据《抗规》表确定；《高规》4.8.2，4.8.3确定5、剪力墙抗震等级：根据《抗规》表确定；《高规》4.8.2，4.8.3确定6、计算振型个数：小于层数的3倍7、周期折减系数：根据《高规》确定<四>、风荷载信息：1、修正后的基本风压(kN/m2)：风荷载基本值的重现期为50年一遇，《高规》条规定：对于B级高度的高层建筑或特别重要的高层建筑,应采用100年一遇的风压值2、地面粗糙度类别：分为A、B、C、D四类《荷规》条3、体形系数及分段：指的是含高度变化等因素的综合系数，应据《荷规》7节、《高规》附录A及3.2.节确定。
体型系数分段最多为3<五>、绘图参数：1、施工图图纸规格：执行〈国标〉通常用的规格有0#、1#、2#、3#2、加长系数：根据需要填小于1的一个数3、加宽系数：根据需要填小于1的一个数4、结构平面图比例：可用默认值5、轴线标注位置：可用默认值6、尺寸线距图形距离（m）：可用默认值二、进入PKPM菜单3（绘制结构平面图）楼板配筋参数：<一>、配筋计算参数1、支座受力钢筋最小直径:隐含值8，可选用2、板分布筋的最大间距: 隐含值250，和板厚有关《混规》条3、双向板计算方法：弹性算法适用于允许裂缝宽度要求较严格的建筑，框架梁端负弯矩有调幅系数的建筑应选塑性算法4、边缘梁、墙算法：应选按简支计算，以消除梁、墙的扭矩5、有错层搂板算法：应选按简支计算7、是否根据允许裂缝挠度自动选筋：当前软件有的版本还有不足，慎重选用标准见《混规》条、《混规》3.3.4条8、允许裂缝宽度：隐含值0.3，《混规》条9、支座负筋长度取整按：隐含值10可选用10、钢筋级别：共5个选项，据需要选取11、钢筋放大调整系数：一般不需放大12、钢筋强度设计值：可用隐含值13、使用矩形；连续板跨中弯矩算法：双向板计算方法选弹性算法时选用。
14、嵌固与砌体墙的板角，上部筋应按《混规》-2条的规定配置15、注意按《混规》条的规定配置温度收缩筋16、在钢筋级配表里确定实用钢筋类别三、PKPM菜单8抗震验算参数：1、选择结构类型：区分是纯砌体结构还是底框—抗震墙结构2、楼面选择：选择不同的楼面类型决定竖向构件地震剪力的分配算法3、地下室结构嵌固高度（mm)〈3层：对应地下室的高度4、墙体材料的自重(kN/m3)：默认22（双面装饰层）适用于烧结、蒸压砖，其它砌材应调整5、砼墙与砌体弹塑性模量比（3-6）：默认3应根据混凝土模量和砌体模量计算得出6、地震烈度： 根据《抗规》附录A选择一般情况下，地质报告要给出7、墙体材料：1烧结砖，2蒸压砖，3砼砌块8、施工质量控制等级：1--A级，2--B级，3--C级9、砂浆强度、块体强度、砂浆类别：据实填入。
