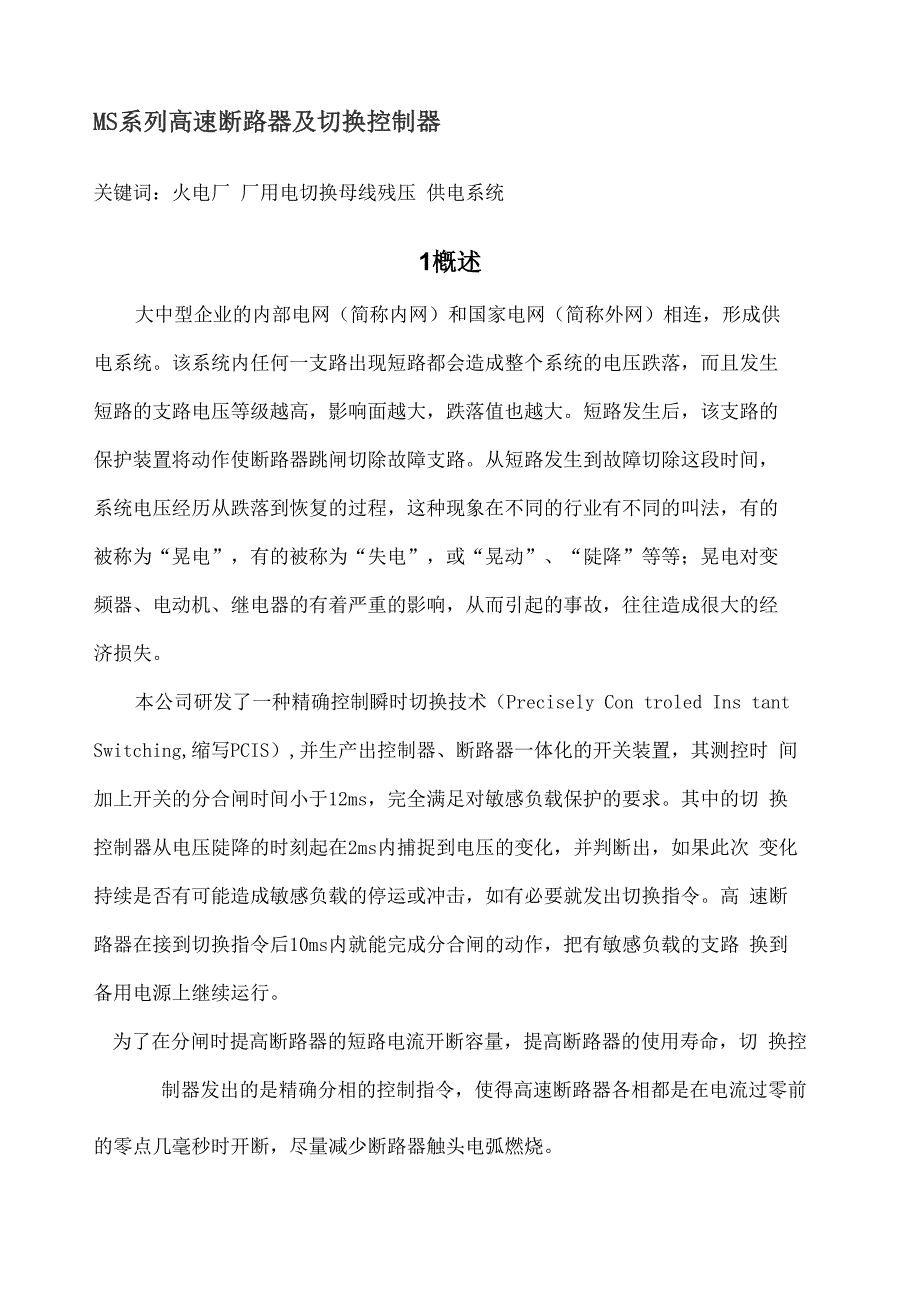

MS系列高速断路器及切换控制器关键词：火电厂 厂用电切换母线残压 供电系统1槪述大中型企业的内部电网（简称内网）和国家电网（简称外网）相连，形成供 电系统该系统内任何一支路出现短路都会造成整个系统的电压跌落，而且发生 短路的支路电压等级越高，影响面越大，跌落值也越大短路发生后，该支路的 保护装置将动作使断路器跳闸切除故障支路从短路发生到故障切除这段时间， 系统电压经历从跌落到恢复的过程，这种现象在不同的行业有不同的叫法，有的 被称为“晃电”，有的被称为“失电”，或“晃动”、“陡降”等等；晃电对变 频器、电动机、继电器的有着严重的影响，从而引起的事故，往往造成很大的经 济损失本公司研发了一种精确控制瞬时切换技术（Precisely Con troled Ins tant Switching,缩写PCIS）,并生产出控制器、断路器一体化的开关装置，其测控时 间加上开关的分合闸时间小于12ms，完全满足对敏感负载保护的要求其中的切 换控制器从电压陡降的时刻起在2ms内捕捉到电压的变化，并判断出，如果此次 变化持续是否有可能造成敏感负载的停运或冲击，如有必要就发出切换指令高 速断路器在接到切换指令后10ms内就能完成分合闸的动作，把有敏感负载的支路 换到备用电源上继续运行。
为了在分闸时提高断路器的短路电流开断容量，提高断路器的使用寿命，切 换控制器发出的是精确分相的控制指令，使得高速断路器各相都是在电流过零前的零点几毫秒时开断，尽量减少断路器触头电弧燃烧该断路器合闸时，可采用分相合闸控制技术，使合闸冲击电流减至最小另 外高速断路器还有一套微机综合保护装置提供常规保护2■切换控制器简介控制器可在工作电源系统发生短路故障或失电的2ms之内发出动作信号，实 现两路电源的自动切换当本支路以外支路或外网发生短路故障，对电动机来说，本支路的电动机向 短路点反馈电流较小，电压大幅下降，以此来判定为区外短路，可以进行切换对 变频器的支路来说，电压大幅下降，变频器交流侧电压低于直流侧母线电压，该 支路输入电流为零，立即进行切换当本支路内部发生近区短路时，短路电流较大，电压大幅下降，为区内短路 此时只能切断支路，不能把发生短路的支路切换到备用电源上去当工作电源发生上级开关偷跳等停电故障，电流为零，电压持续下降，应立即 进行切换通过对系统电流、电压变化特征的分析，可以判断系统故障类型，从而采取 相应的投切策略本公司研发的快速算法，能在短路电流上升2mS内完成对短路 电流、母线电压的计算，判断内外网短路及电压凹陷，并发出动作信号。
对于有 电动机的支路，控制器立即发出分闸信号和切换信号，在第一个周波的过零点切 断短路电流，在30mS内完成将敏感负载从短路系统中切开、并换切到备用电源的 操作对于有变频器的支路，由于系统电压下降到低于变频器电容电压，输入电 流为零，开关可在15mS内完成将变频器从短路系统中切开、并切换到备用电源上 的操作正常运行时控制器检测工作电源各相电压，面板上显示工作电源母线各相电压和所控支路的负荷电流若发现备用电源异常则闭锁备用电源切换回路并报警, 面板显示故障状态，输出无源开关量接点信号，并通过微机通讯系统向控制中心 报告故障信息3■切换装置的实际应用在外网晃电时把全部负载切换到备份电源上有两种方法3.1全部负载切换3.2只切换敏感负载在外网晃电时只对敏感负载进行切换，保证了敏感负载的运行不被中断，而 非敏感负载不进行切换，备用电源容量可以相应减少变频器或电动机可以多台 合并成一组切换，重要的敏感负载也可以考虑用单个切换这种方式的显着优点 是，在发生外网晃电或内网中非敏感负载短路造成晃电时，都能进行切换 参考资料：。
