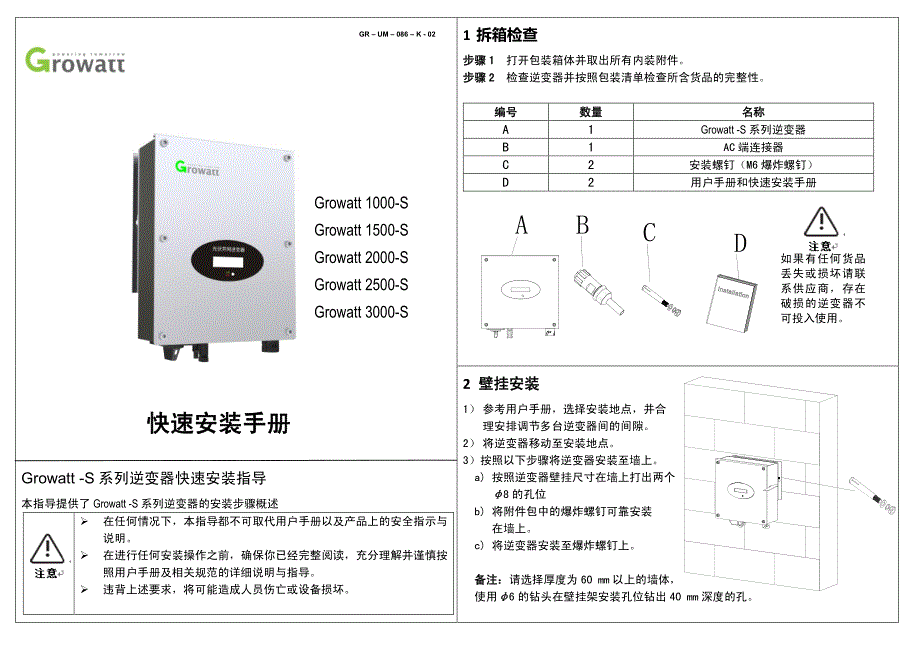

Growatt -S 系列逆变器快速安装指导 本指导提供了 Growatt -S 系列逆变器的安装步骤概述 在任何情况下，本指导都不可取代用户手册以及产品上的安全指示与 说明 在进行任何安装操作之前，确保你已经完整阅读，充分理解并谨慎按 照用户手册及相关规范的详细说明与指导 违背上述要求，将可能造成人员伤亡或设备损坏 1 拆箱检查 步骤步骤 1 1 打开包装箱体并取出所有内装附件 步骤步骤 2 2 检查逆变器并按照包装清单检查所含货品的完整性 编号编号 数量数量 名称名称 A 1 Growatt -S 系列逆变器 B 1 AC 端连接器 C 2 安装螺钉（M6 爆炸螺钉） D 2 用户手册和快速安装手册 2 壁挂安装壁挂安装 1） 参考用户手册，选择安装地点，并合 理安排调节多台逆变器间的间隙 2） 将逆变器移动至安装地点 3）按照以下步骤将逆变器安装至墙上 a) 按照逆变器壁挂尺寸在墙上打出两个 φφ8 的孔位 b) 将附件包中的爆炸螺钉可靠安装 在墙上 c) 将逆变器安装至爆炸螺钉上 备注：备注：请选择厚度为 60 mm 以上的墙体， 使用φφ6 的钻头在壁挂架安装孔位钻出 40 mm 深度的孔。
如果有任何货品 丢失或损坏请联 系供应商，存在 破损的逆变器不 可投入使用 快速安装手册快速安装手册 Growatt 1000-S Growatt 1500-S Growatt 2000-S Growatt 2500-S Growatt 3000-S GR – UM – 086 – K - 02 3 3 电气连接电气连接 逆变器导电部分可能存在较高的电压会造成电击事故因此在对逆变器进 行任何安装工作时，务必确保逆变器的 AC 和 DC 侧已断电 静电可能造成逆变器的电子元器件损坏， 在更换或安装逆变器过程中应采取防静电措施 3.1 线缆选择 按照交流电缆的截面积，推荐使用的长度范围(铜线)，如下表： 交流电缆截交流电缆截 面积面积(mm2)(mm2) 交流侧电缆长度（交流侧电缆长度（m m）） Growatt 1000-S Growatt 1500-S Growatt 2000-S Growatt 2500-S Growatt 3000-S 3.3mm2 12AWG 89 61 47 34 32 5.3mm2 10AWG 142 97 74 63 49 直流电缆 横截面积范围横截面积范围 电缆外径电缆外径 最大耐压值最大耐压值 每个组串最大输入电流每个组串最大输入电流 4~6mm2 12AWG~10AWG 6~9mm 600V 13A 3.2 直流接线直流接线 组装 DC 即插连接器并将其连接至逆变器底部的端子上。
进行 PV 输入连接前需要检查保证电缆极性正确 3.3 交流接线 将 L、N、PE 线缆固定在交流连接器 将接好线的交流连接器连接到逆变器 的相应端子上 AC 端子上，锁紧连接器 4 通电运行通电运行 在启动逆变器之前，需要确保所有的安装及连接操作已完成 通过敲击 LCD 显示面板选择电网范围，为了适应复杂电网，有如下两种电网范围可 选择操作步骤如下： 步骤步骤 1 1 闭合直流开关，断开交流开关 步骤步骤 8 8 闭合交流断路器 步骤步骤 9 9 直流开关旋至位置“ON” ，逆变器开始检测，30 秒后 LCD 显示“并网成功”， 表示成功并入电网，可以通过敲击 LCD 查看各项参数 该系列逆变器可以通过 RS232 串口线连 接上位机进行通讯， 也可以用外部 WiFi 模块直接插进 RS232 通讯端口进行通 讯RS232 通讯端口如右图所示： 步骤步骤 2 2 逆变器上电后，LCD 显示面板将停留在逆变 器状态页面，显示如右：： 步骤步骤 3 3 在逆变器状态页面敲击一次，进入基本信息页面，显示如下： 步骤步骤 4 4 在基本信息页面敲击一次，进入发电量信息索引页面，单次敲击至参数设 置索引页面，显示如右： 步骤步骤 5 5 在参数设置索引页面双击，进入输入 口令子页面，单次敲击至参数设置 索引页面，显示如右： 步骤步骤 6 6 输入口令子页面: 1】敲击 1 次面板返回参数设置索引页面. 2】敲击面板 2 次使能输入口令，第一个数字开始闪烁,然后再敲击一次改变数值 大小,使第一个数为“1“;然后连续敲击两次使第二个数字开始闪烁,这时敲击 一次改变数值大小,使第二个数为“2“,相同方法使第三个数字为“3“, 当 LCD 页面显示如右时，连续 敲击三次， 确认设置结果. 3】输入口令结果错误则返回输入口令子页面。
4】设置成功则跳转至设置“设置通讯地址”页面，再单敲至“设置电网宽范围” 步骤步骤 7 7 设置电网宽范围 1】双击进入设置状态，并切换设置禁止/使能 2】单击，禁止/使能,连续敲击三次则可保存设置结果 3.4 通讯连接 。
