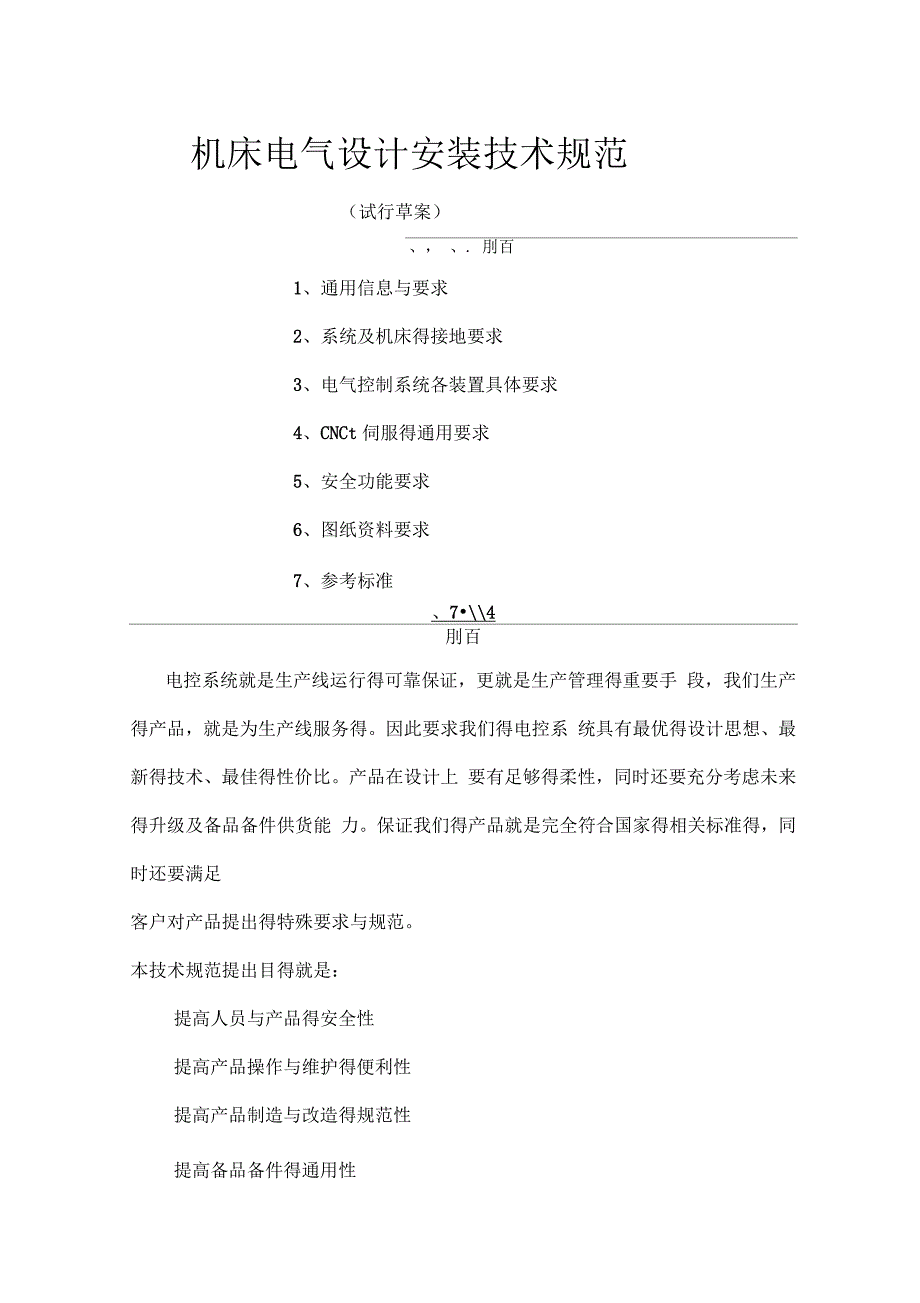

机床电气设计安装技术规范（试行草案）、， 、. 刖百1、通用信息与要求2、系统及机床得接地要求3、电气控制系统各装置具体要求4、CNCt伺服得通用要求5、安全功能要求6、图纸资料要求7、参考标准、7•\\4刖百电控系统就是生产线运行得可靠保证，更就是生产管理得重要手 段，我们生产得产品，就是为生产线服务得因此要求我们得电控系 统具有最优得设计思想、最新得技术、最佳得性价比产品在设计上 要有足够得柔性，同时还要充分考虑未来得升级及备品备件供货能 力保证我们得产品就是完全符合国家得相关标准得，同时还要满足客户对产品提出得特殊要求与规范本技术规范提出目得就是：提高人员与产品得安全性提高产品操作与维护得便利性提高产品制造与改造得规范性提高备品备件得通用性本规范不能涵盖所有产品得电气控制系统全部技术要求或电气 控制系统得特殊技术要求， 因此电气设计人员在进行电气设计时， 要严格得贯彻国家得相关标准， 透彻理解客户得需求或就是招投标得技术协议书，尽可能得满足客户得需求，若有实际达不到得要求，设计人员应及时得以书面得形式向对方提出，最后达到双方得共识本规范对产品电气控制系统得安全保护功能，接地，图纸资料，连锁功能，控制器，数控系统，人机界面、网络要求以及电气元件等方面提出要求，请各相关人员认真讨论执行，并及时反馈改进意见，以便逐步完善本规范。
一、通用信息与要求1、 1 设备得电气控制部分设计、制造与安装应当遵循国家标准与相关规定（3C 认证等 ） 、或国际相关标准1、2电气控制系统中控制电路以及PLCfe源，输入/输出得供给电源 都要求采用24VDC电源，为了减小对24VD（fe源得压力，配电板上得 接触器等线圈与机床工作灯可以采用24VAC1源供电，电柜照明电源 可以采用220VAC 电源1、 3由于电气系统中多采用隔离变压器供电，有可能产生电磁干扰得线路要加滤波器1、 4 控制系统得输入、信号指示、执行输出得电源应分路供电1、 5 控制装置得初始状态应当就是失电状态下得自然状态1、 6 控制电路中必须使用过流保护断路器，不允许使用熔断器1、 7 所有得可编程逻辑装置应当完全符合IEC 1131 标准1、 8 设备得主电控柜内以及操作控制台位置应当至少备有一个电源插座（两眼三眼通用），提供220电源主电柜内安装一个插座（必须符合国家标准得产品）， 操作台安装一个插座，插座必须有合适得接地保护1、 9 主电柜得照明电源以及插座得电源应从电柜得主开关得进线侧接线， 照明电源线得颜色要求用桔红色线，照明与插座得电源应分别设过载与短路保护，保护开关应采用漏电保护开关。
1、 20 控制柜布置要留有足够得备用空间，个别元件更换不应影响周边其她元件，电器元件安装应采用导轨安装1、 21 为方便维修备件得储备， 应尽量减少同一项目中所使用得电控设备与电气元器件得品牌、种类与规格等1、 22 控制装置得防护等级要求： 控制装置得外壳一般应具有不低于IP54得防护等级（IEC529）,具体得防护等级根据实际安装条件来确定1、 23 所有电气元件必须有标牌，电缆得两端必须有标牌、线号等标识1、 24 设备要具有网络接口等硬件实施， 要为今后尽快推出网上得远程诊断服务打好基础二、 系统及机床得接地要求2、 1 所有得接地线以及接地要求都必须符合国家与行业相关标准3、 2 所有面板、仪表板以及接线盒得接地使用接地端子进行连接，不允许把接地导线连接到附加配件或连接在用具零件上 所有得接地电缆必须使用黄绿相间得接地电缆， 不允许使用其它颜色得电缆每 个接地点都应有接地标记，采用417-IEC-5019④接地符号2、3电气设备安装在门、盖或面板上时，应确保其保护接地电路得连续性这不应依靠于紧固件、钱链、支持轨等物2、4设备上所有得分离部件以及附件都必须有接地电缆连接到设备得主接地系统中，所有得接地都必须可靠得连接到主控制电柜内得公 共接地铜母线上。
2、5运动部件以及动力头、导轨等要有接地电缆连接到主接地系统， 轴承与润滑不应当作为接地实体2、6接地系统中不允许同时有多根接地电缆连接至同一个接线端子 连接点上，每一根接地电缆应当有单独得连接到接线端子得连接点 上2、7不允许把金属软管、硬管、冷却管、电缆护套、线梢与电缆桥 架等作为接地导体，这些金属导线管与护套自身也应连接到保护接地 系统中，对便携式装置以及用绝缘得弹性垫块安装得独立部件，必须有接地电缆连接至接地系统中2、8接地体得规格与容量应当足够大，以便最高过电流能够通过装 置2、9接地系统得接线要求：接地系统得主接地应安装在主电气柜得 主隔离开关附近接线盒以及控制面板、操作台得接地点应该位于内 部，接地连接点用铜焊或银焊，焊接前需刮掉面漆2、10在低阻抗网络中，利用低电阻导体可以降低干扰作用，故低阻抗网络常用作电气设备内部高频信号得基准电平（入机壳或接地底盘）这种端接点应表明417-IEC-5020 X符号三、电气控制系统各装置具体要求主电控柜3、1主电控柜得标准尺寸为：2000x1000x500,特殊情况可以 根据实际调整，但必需考虑电源进线，总电源开关与空中走 线桥架得进由接口位置等。
详见电柜设计图空中管道得尺 寸横断面为：150x75 o3、2电控柜得防护等级至少要求达到IP44以上电控柜要求采用垂 直较链方式连接，主电控柜单开门得最小宽度应不小于600mm双开门得最小宽度应不小于500mm所有得电柜门要求安装手柄，提供电 柜门得开启工具3、3门框内侧应加装内嵌式密封胶条主电控柜得颜色应与机床得 颜色一致与协调3、4主电控柜需要提供柜内照明，主电控柜得照明控制要求与主电 控柜门连锁，当主电控柜门打开时，自动打开主电控柜内得照明3、5如果电控柜中有安装用孔，安装后这些孔不应削弱电控柜得防 护等级备用得安装孔应用孔堵塞住3、6所有电控柜门打开角度至少应有135度如果电控柜就是独立 于床身之外摆放得，则电控柜与机床得连线一定要通过空中走线管道 相连接如果就是两组电柜并列摆放，则每一组都要有出线孔与空中 走线管道相连接4、 7 电控柜与设备其它装置之间得普通连接电缆与导线不允许直接连接，需要通过接线端子或连接电缆插头 / 插座连接，对于有特殊要求得控制信号电缆、伺服电机得动力 / 反馈电缆除外5、 8 电控柜门上不允许安装其它电气元件与装置（接口装置除外），如果特殊情况下必须在电控柜门上安装电气元件或装置时， 必须要采取适当得防振措施。
6、 9 主电控柜得外侧、 主开关附近得位置应安装一个永久性得标牌，标牌得内容应包括设备得序列号、图纸号、主电源得电压、相数、频率、电源总容量、 满负荷电流与额定负荷电流等设备相关信息，标牌得字高要求不低于5mm3、 10 对于操作电压高于 50V 得电器元件应该安装绝缘防护装置， 防止操作人员意外接触到这些部分， 这些装置如果有手动测试按钮， 为便于操作，应该预留测试孔3、 11 电控柜内装置布局要求合理、紧凑，对于发热量较大得功率元件要求安装在电柜得上方3、 12 数控箱得尺寸根据需要另行设计，安装时其操作界面中线离地面高度为 1510- 1530mm主电控柜•空调装置3、 13 环境温度在5-40 ℃范围内， 所有得电柜及电控操作箱内部温度不能超过 45℃，超过此温时应考虑电柜与电箱得空间及降温措施3、 14 主电控柜中得空调容量得选择需根据热量计算配置， 热量计算就是决定空调装置就是否合适得主要依据， 热量计算方法与计算结果应当附在图纸资料中在进行热量计算时按照环境温度为 40℃考虑3、 15 空调控制电柜内温度不能超过40 ℃， 并具有温度超标报警功能主电控柜•进线开关3、 16 设备得电源进线必须使用主断路器，主断路器需配置（外置）操作手柄。
3、 17 主电控柜得电源引入线到电柜得顶部距离得最小限制参照IEC得相关规定，主断路器得操作手柄距离地面得高度要求在1、 2－ 1、 7米得范围之内3、 18 要求送电后主断路器得操作手柄与电柜门之间需机械互锁 （主断路器上电后电柜门不允许打开，不需要门保护与主断路器电气联锁）电气元件得标识 / 标签3、 19 所有得电气元件、电缆都必须要求有唯一得标识，标识得内容要求与图纸资料中得一致3、 20 警示标签要求使用红底白字标识， 其它功能标签要求使用白底黑字标识3、 21 元器件标签要求用金属标牌，标牌上得文字采用刻印方式，字高要求不低于3mm3、 22 所有得电磁阀、限位开关、接近开关等，其标签需标明装置编号及其功能3、 23 所有装置得标签应当永久性安装并靠近该装置， 不允许用胶水粘接标签，需用铆钉铆接3、 24 选择开关、钥匙开关、按钮、指示灯等元件得标签应当包括功 能信息，标签内容应就是永久性得字符出口设备需中英文对照，按钮与指示灯3、25机床上所有得按钮与指示灯应当就是①22mm圆形样式安装3、 26 所有得动作要求有对应得手动操作控制，如果使用 HMI 实现，这些控制可以使用软操作键进行操作，相应得状态必须在 HMI 上显示， 紧急停止、 紧急返回以及机床得启动与停止功能按钮不允许在HMI上实现。
3、27所有得指示灯要求使用24VDC LED灯3、 28 所有得设备均有柱状指示灯指示如下：A红灯-故障B、绿灯-正常安全运行C黄灯-警告（生产线堵塞或缺件，超过设备循环时间等）设备正常停机紧急停止、安全门以及安全继电器3、 29 所有得紧急停止及安全门保护开关等必须采用硬件电路来实现安全保护功能，不允许通过PLC等逻辑控制器处理后再控制3、 30 所有得安全门保护以及紧急停止等安全保护装置必须通过硬件电路来实现， 使用符合安全要求得元件， 不允许用普通元件与装置代替安全保护元件与装置3、 31 安全保护回路得继电器必须使用符合要求得安全继电器， 不允许用普通继电器代替安全保护继电器普通继电器与接触器3、 32 工业控制继电器要求如下：A、继电器应当满足IEC标准得相关规定与要求，继电器要求安装在DIN 导轨上B、接触器要求使用4极或8极C每一个接触器或接触器组至少要有一个N、常开）与一个NC （常闭）备用触点D接触器线圈得两端应并接浪涌抑制器（surge suppressor ）3、 33 插入式得继电器要求如下：A、继电器应当有过载或线圈动作指示B、继电器应当在安装底座上安装C继电器应使用2极或3极D继电器线圈得两端应并接浪涌抑制器（surge suppressor ）3、34所有继电器与接触器得控制电源要求使用 24VDC电源或24VAC电源。
3、 35 对于星三角/ 正反转启动电路，要求硬件上机械互锁与外部电气互锁开关与传感器3、36所有接近开关、光电传感器等输入信号要求采用3芯24VDCPNP（或NPN结构,传感器得连接电缆采用3芯带LED指示灯连接器3、 37 工件检测传感器要求采用非接触式开关， 以避免与工件得接触造成工件得损伤3、38光电与光纤传感器要求完全密封，管状、3芯24VDC带4芯连接头， 在有冷却液喷射得区域或粉尘严重得区域不允许使用光电传感 器3、39压力传感器与。
