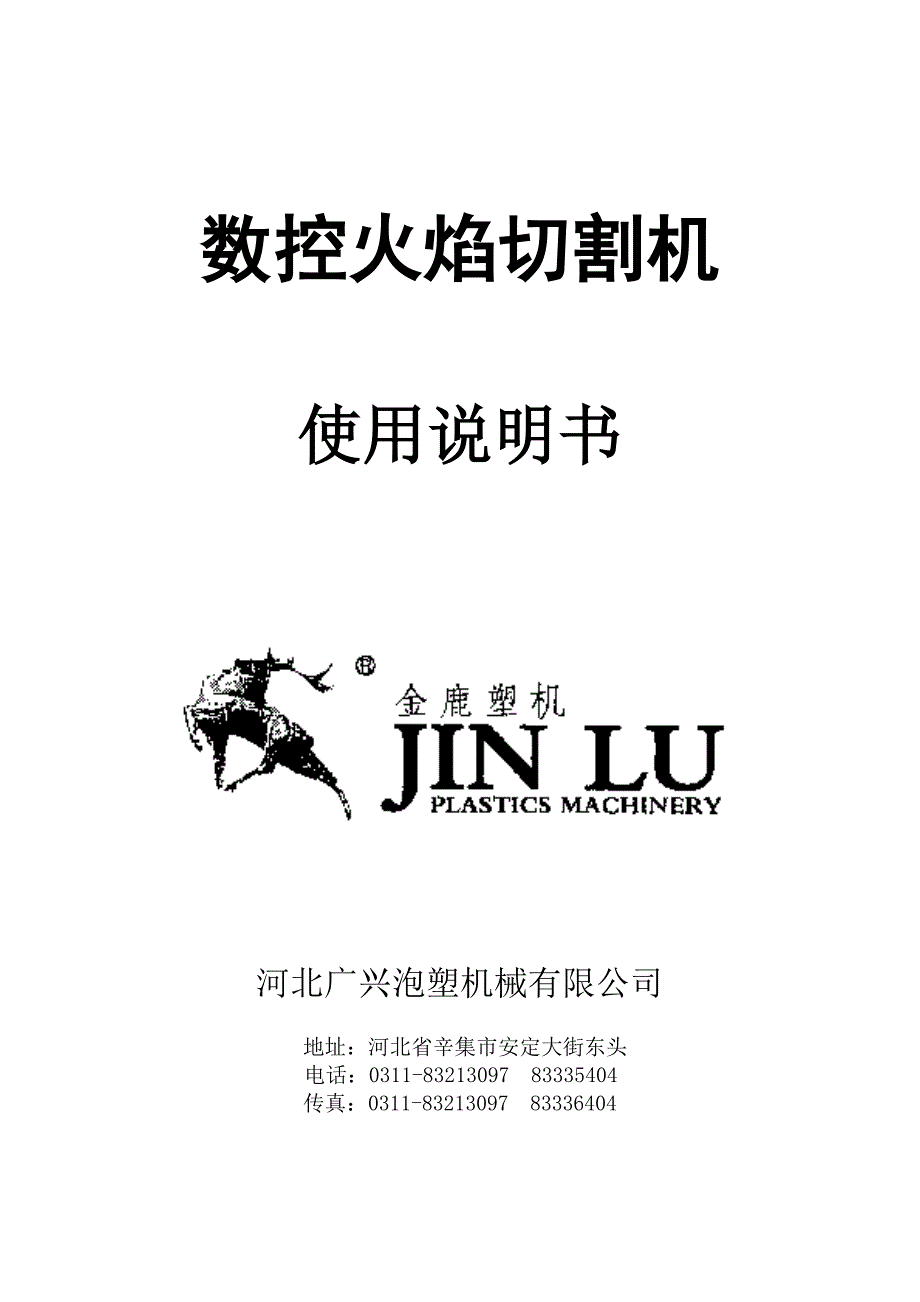

数控火焰切割机使用说明书河北广兴泡塑机械有限公司 地址：河北省辛集市安定大街东头：0311-83213097 83335404：0311-83213097 83336404注 意 事 项1、 机器验收如果发现附件与装箱单不符或者在使用中产生疑问等，可速与我公司销售部门联系，联系时请注明产品型号、主要规格与出厂日期等2、 机器在安装使用前，请仔细阅读本说明书。
对说明书中有关安装、调整、操作方面的事项必须先了解清楚；对安全措施、电气安装必须特别注意3、 务必在机器检查无误后再进行操作4、 由于机器不断改进，我们保留使用说明书有可能在细小环节上与机器不尽相符的权利，恕不另行通知，请谅解：0311-83213097：0311-83213097概 述本火焰切割机采用的控制系统具有响应速度快，抗干扰能力强，控制精度高，控制运行平稳，自诊断和自适应能力非常强等特点本系统在软件方面具有如下特点：01支持多种代码，如EIA，ESSI, G, DXF等 AutoCad或CAXA 直接画图，生成DXF文件，直接调用，自动判断图形的内外轮廓，和补偿方向，设置引入引出的位置CAD画图，保存DXF格式，，需要退出CAD，保存目录为C：\ProgramFiles\NCSoft\UserFile（系统默认目录）02切割时动态改变补偿割缝的功能在切割过程中，发现补偿不对，在G00移动线暂停机器，通过系统的“切割参数”，随时可以改变补偿，无须进行其它操作03实时速度调整功能和尖拐角速度及自动调高平稳处理等离子的自动信号可以根据 速度和距离来控制自动，保证弧压调高平稳，不栽枪04支持海宝Edge键盘和标准键盘， 自带触摸屏键盘 05丰富的零件库和手动排料功能，氧气、等离子速度参数库。
任何一款进口的等离子包括海宝、坎儿贝、飞马特的等离子的切割参数表，都在系统中，方便参考和查阅 系统主画面---切割模式—选取等离子模式---速度参考-----06等离子断弧后系统自动暂停程序运行 在引入和引出的交叉点，因为切割缺口没有钢板而断弧，系统自动判断并且跳过，在其他的地方，因为等离子的配件、气压等原因而断弧，系统立即暂停，这样可以保证切割的连续系统主画面---切割模式---等离子切割---设置断弧延时时间参数07操作系统为Windows XP08支持目前的宽屏显示器，系统地画面随屏幕的变化而变化09图形的旋转放缩镜像功能10加工轨迹的图像跟踪和坐标显示功能11软限位保护和报警功能、防撞保护（碰撞暂停）功能12代码编辑功能（编辑时可显示图形），任意目录建立、修改、删除 13断电保护功能14快速连接网络和直接加载网络上的加工文件的功能15输入和输出的任意配置和自诊断功能16切割超大圆弧，半径可达10000米17氧气切割具备多极穿孔和爬行功能18和OnTime，ＨＹＤ调高完美组合1916点输入输出，输出为继电器形式，数字脉冲控制伺服操作简介程序启动时， 出现如下图所示. 这是开机启动的主画面，右上部分是状态显示。
告诉您现在是处于运行、暂停还是返回过程，等离子起弧、报警.当前的时间和NUMLOCK的状态等状态.例如处于运行,运行指示灯会亮按键区，画面下部的8个按钮,分别对应的键为F1—F8.如果加载文件后,同时会显示文件的信息,如文件名,图形的切割范围,加工速度和补偿.在运行过程,会显示运行的即时速度、当前切割的位置F9 ：启动，F10：停止，F11：锁定移动，箭头：移动 简单的操作过程： 加载文件—选择文件—确定； 切割模式—选择（氧气、等离子）--输入参数--确定； 移动------移动到起始点（是否需要定角）---返回上页 系统工具---功能测试---点火（调节火焰）---返回上页--运行在运行时， Space键可以查看小窗口图形或代码在G00语句暂停，可以修改下一部件的补偿量，实现动态改变割缝 01）加载文件 主画面----加载文件，点击“加载文件” ，画面如下： 默认的目录为当前目录下的\UserFile您可以通过“设置”“查找文件夹”：选择驱动器和文件夹设置为当前目录或复制文件所用的目的目录， 可以建立和删除目录。
“移动硬盘“：第一个U盘的根目录 ，如果有多个U盘或U盘的子目录，请通过 查找文件夹来处理选择文件”，每点击一次，向下选择一文件，相当于下箭头键 “删除文件”，删除所选择的文件，不能多选复制文件”，选择目的目录，选择当前目录，将文件复制到目的目录 “排列文件”：列表的文件可以 排列，方式：不排列（按字母排列）、如按时间先后、文件字节大小等方式输入文件”，可以直接输入文件名或模糊文件名，回车或“确定”即可02）编辑文件 主画面----图形管理---编辑文件，点击后菜单如下: 这是一个全屏幕编辑器，支持超大内容的文本编辑器 编辑文件的代码为G代码，代码的含义后面会介绍保存文件的文件名的后缀为，“G”，如：1.G.支持Edge键盘，编辑不支持触摸屏键盘03）标准图库主画面----图形管理----标准图库,点击后画面如下 图库有４２种标准图形供您选择如果您需要某一种图形，您可以点击“选择零件”(F6)，这时系统会聚焦到“标准图形01”上，（下次聚焦标准图形聚焦点会自动下移您可以使用上下 箭头键或者在屏幕上直接点击选择您所需要的图形。
输入参数，“输入参数F5”，切换到参数输入，上下箭头键切换参数项输入完毕，如果您需要该图形，请选择“确定”(F7)，图形会自动加载到主画面，如果您不需要，您可以选择“返回上页”公边的图库，不能补偿，请增加补偿数据 个别的输入一个负数，为内孔04）旋转比例 主画面----零件选项--旋转比例,点击后画面如下 如果您加载的是断电文件或上次切割时保存的件，此时不能进行“旋转比例”操作您可以旋转、放大和镜像旋转的角度和板材的角度之和为文件当前的角度 05） 插入代码主画面----零件选项—插入代码： 此功能用于更改控制代码 如果文件没有M 控制代码，请从此处插入，如果代码不是系统默认的M07 M08 等 可以修改参数项OnMCode OffMCode06） 切割模式主画面----切割模式------切割过程中的参数 请选择氧气切割： 打开低压预热氧总阀和高压切割氧总阀.点火：第一个M07 点火，打开 点火输出 ，打开低压预热氧 ，延时关闭点火 ，延时时间在系统参数中设置也可以连接输入口，人工打开关闭 如果设置FuleFireFirstM07=2,每次都点火，关火M07 过程 ，氧气切割模式 1）参数设置 预热时间：单位是秒 ，在预热过程中可以调整的 启动速度：最小的速度，设置为10，不得高于切割速度 切割速度：高于启动速度 补偿： 补偿的数据为半径，单位是毫米 爬行速度：介于启动速度和切割速度之间 穿孔时间， 2穿孔时间， 3穿孔时间，时间可以是０ 穿孔下降时间， 穿孔上升时间，切割完成上升时间，下降时间 2）工作过程 割炬下降-----下降时间 = 预热下降时间；如果这个时间（预热下降时间）=0 ，开启自动调高信号 打开高压预热氧，开始预热，预热时间可以调整 关闭高压预热氧 割炬上升，上升时间=穿孔上升时间 开切割信号，（第一级切割氧），延时，时间=穿孔时间 开按照设置的爬行速度始爬行 开穿孔信号2 ，（第二级切割氧），延时，时间=2穿孔时间 开穿孔信号3 ，（第三级切割氧），延时，时间=3穿孔时间 关闭 穿孔信号2和穿孔信号3，保留切割信号 下降，下降时间=穿孔下降时间。
结束爬行，加速到正常的切割速度，开启自动调高 切割整个部件M08过程 关闭切割信号，关闭自动调高信号 切割结束 上升：上升时间=切割完成上升的时间 打开放气阀，可以利用这个释放高压切割氧，避免留在气管里很长时间7) 移动 点击移动按钮以后出现如下界面：当菜单处于移动层时，您可以用箭头键进行8方向的移动，如果您移动的距离特别长，您可以使用(F11)来锁定移动，同时用(F11)来解锁，取消锁定移动在移动过程中可以加速和减速返回起点（F1）回到您上次移动的位置，上次移动的位置指：定角的位置，定角完毕回到定角前的位置运行的位置。
