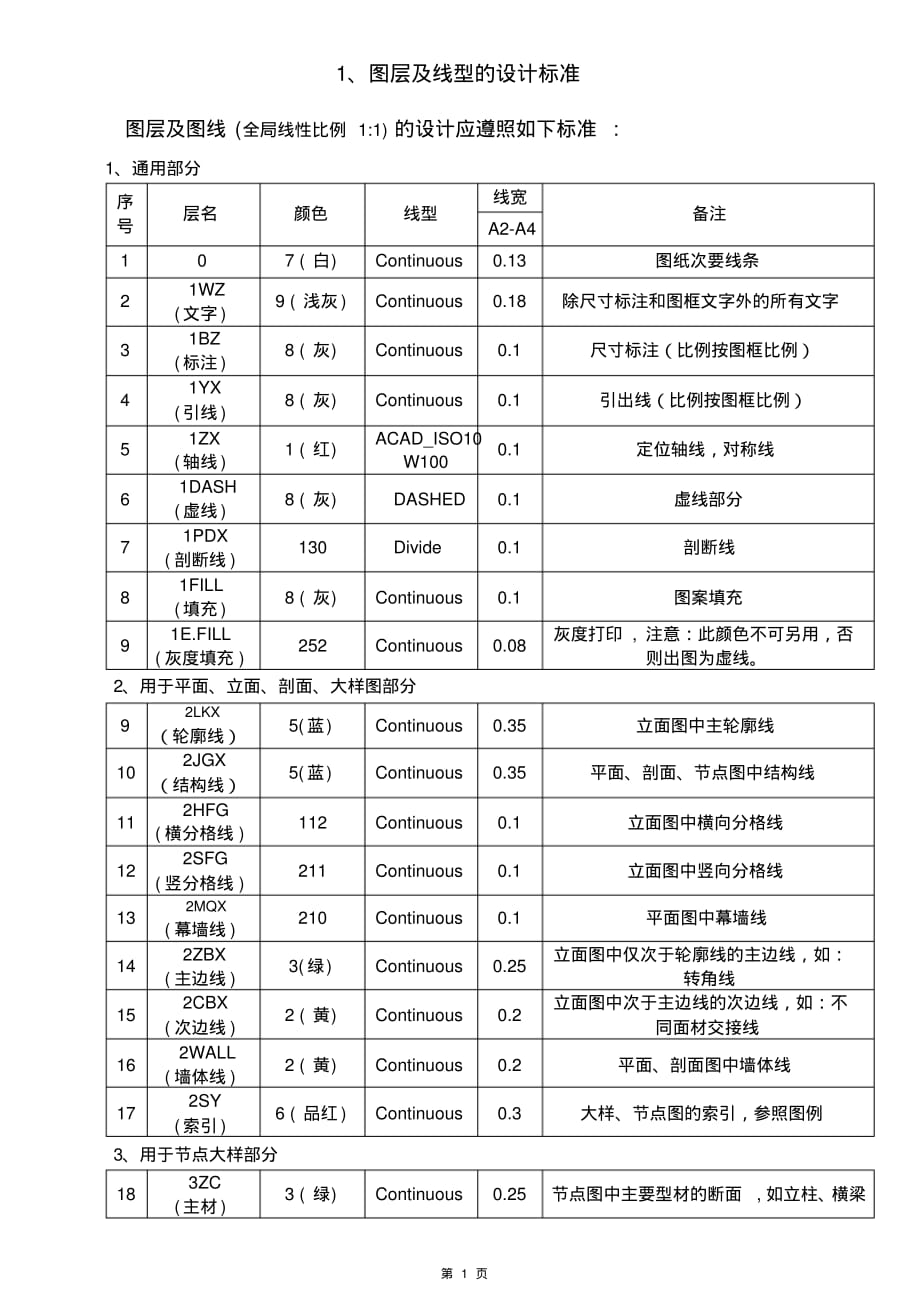

最新设计标准说明_第1页
1/2

第 1 页 1、图层及线型的设计标准 图层及图线 (全局线性比例 1:1)的设计应遵照如下标准: 1、通用部分 序 号 层名颜色线型 线宽 备注 A2-A4 1 0 7 ( 白) Continuous 0.13 图纸次要线条 2 1WZ (文字) 9 ( 浅灰) Continuous 0.18 除尺寸标注和图框文字外的所有文字 3 1BZ (标注) 8 ( 灰) Continuous 0.1 尺寸标注(比例按图框比例) 4 1YX (引线) 8 ( 灰) Continuous 0.1 引出线(比例按图框比例) 5 1ZX (轴线) 1 ( 红) ACAD_ISO10 W100 0.1 定位轴线,对称线 6 1DASH (虚线) 8 ( 灰) DASHED 0.1 虚线部分 7 1PDX ( 剖断线 ) 130 Divide 0.1 剖断线 8 1FILL (填充) 8 ( 灰) Continuous 0.1 图案填充 9 1E.FILL ( 灰度填充 ) 252 Continuous 0.08 灰度打印 , 注意:此颜色不可另用,否 则出图为虚线。

2、用于平面、立面、剖面、大样图部分 9 2LKX (轮廓线) 5(蓝) Continuous 0.35 立面图中主轮廓线 10 2JGX (结构线) 5(蓝) Continuous 0.35 平面、剖面、节点图中结构线 11 2HFG ( 横分格线 ) 112 Continuous 0.1 立面图中横向分格线 12 2SFG ( 竖分格线 ) 211 Continuous 0.1 立面图中竖向分格线 13 2MQX ( 幕墙线 ) 210 Continuous 0.1 平面图中幕墙线 14 2ZBX ( 主边线 ) 3(绿) Continuous 0.25 立面图中仅次于轮廓线的主边线,如: 转角线 15 2CBX ( 次边线 ) 2 ( 黄) Continuous 0.2 立面图中次于主边线的次边线,如:不 同面材交接线 16 2WALL ( 墙体线 ) 2 ( 黄) Continuous 0.2 平面、剖面图中墙体线 17 2SY (索引) 6 ( 品红) Continuous 0.3 大样、节点图的索引,参照图例 3、用于节点大样部分 18 3ZC (主材) 3 ( 绿) Continuous 0.25 节点图中主要型材的断面, 如立柱、 横梁 第 2 页 19 3FC (辅材) 2 ( 黄) Continuous 0.2 节点图中次要型材的断面, 如插芯 20 3MB1 (面板) 2 ( 黄) Continuous 0.2 节点图中石材面板的断面 21 3MB2 (面板) 4 ( 青) Continuous 0.2 节点图中玻璃 , 铝板面板的断面 22 3GC (钢材) 21 Continuous 0.18 节点图中非剖断的钢件 23 3PJ (配件) 130 Continuous 0.1 五金件配件 24 3FJ (附件) 8 ( 灰) Continuous 0.1 附件,如 : 胶条边线、双面贴等 注:1、打印 A0和 A1的图纸或用于晒蓝图的图纸时,线宽均要相应的增加0.030.05 ; 2、如果标准图层的设置不能满足制图要求时,可在标准图层的基础上增加,如2PJ层 需要增加为 2PJ1; 3、以上图层线宽和图纸出图比例有关,如蓝色线宽为 0.35,仅适用于 1:250 以下图纸, 如 1:100 时;若图纸出图比例小于1:250 ,则要相应减少蓝色线宽,如1:300 时, 蓝色线宽 可采用 0.3 。
