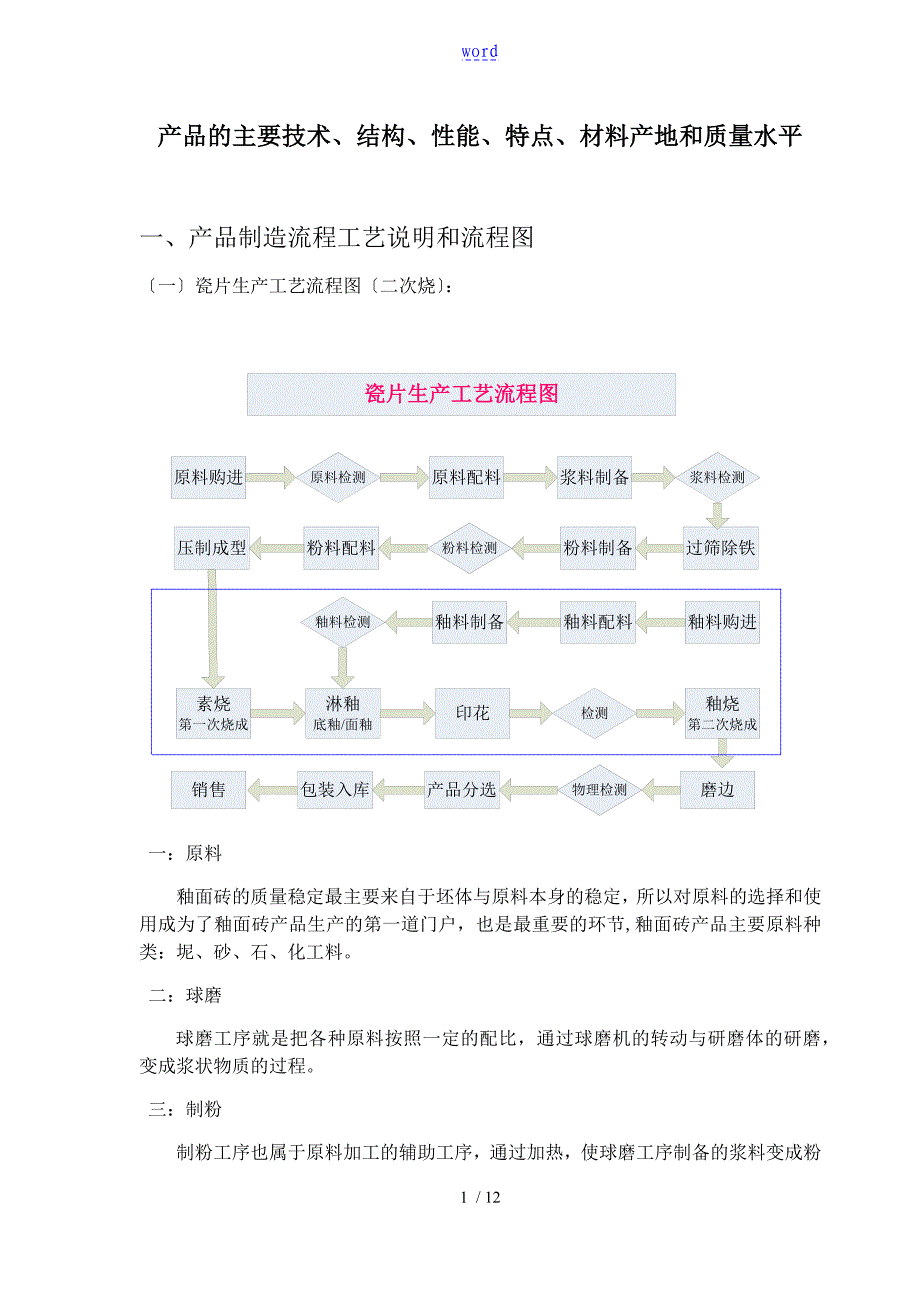

word产品的主要技术、结构、性能、特点、材料产地和质量水平一、产品制造流程工艺说明和流程图〔一〕瓷片生产工艺流程图〔二次烧〕：一：原料 釉面砖的质量稳定最主要来自于坯体与原料本身的稳定，所以对原料的选择和使用成为了釉面砖产品生产的第一道门户，也是最重要的环节,釉面砖产品主要原料种类：坭、砂、石、化工料 二：球磨球磨工序就是把各种原料按照一定的配比，通过球磨机的转动与研磨体的研磨，变成浆状物质的过程 三：制粉制粉工序也属于原料加工的辅助工序，通过加热，使球磨工序制备的浆料变成粉料的过程四：压制 通过压机的压制，使制粉工序生产的粉料变釉面光砖半成品的过程五：素烧压制成型后进展第一次素烧，温度1160-1170度，时间55-60分六：淋釉 素坯流入淋釉线进展施底釉、防水釉、面釉，釉料分为哑光面釉、有光面釉七：印花 采用平网、辊筒与目前行业最先进的喷墨印花技术八：烧成从原料到烧成，共经历了五道大的工序，付诸了生产大局部人员的心血，最终是否有所收获，就取决于烧成工序的烧成结果，釉面砖产品需要很高的温度烧成，釉烧55分，温度1110-1120度九：产品分选为了使不合格的产品不流入仓库和消费者手中，必须对抛光后的产品进展分选。
通过分选，根据花色的异同，把一样花色的产品归为一个色别，并且把不符合内控分选标准的产品挑选出，作为不合格产品进展处理，确保用户使用到优质产品〔二〕抛光砖生产工艺流程图〔一次烧〕：一：原料 抛光砖的花色稳定最主要来自于坯体与原料本身的稳定，所以对原料的选择和使用成为了抛光砖产品生产的第一道门户，也是最重要的环节,抛光砖产品主要原料种类：坭、砂、石、化工料 二：球磨球磨工序就是把各种原料按照一定的配比，通过球磨机的转动与研磨体的研磨，变成浆状物质的过程 三：制粉制粉工序也属于原料加工的辅助工序，通过加热，使球磨工序制备的浆料变成粉料的过程 四：压制 通过压机的压制，使制粉工序生产的粉料变成抛光砖半成品的过程 五：枯燥压机压制的抛光砖半成品通过枯燥窑，把水份蒸发 ，使其半成品的强度提高，能够符合运输或印花时不产生开裂 六：印花无机颜料通过花网印在枯燥后的砖坯外表，使颜料渗进砖坯内部的过程就被称为印花；最终在抛光后，颜料的颜色又能够重新显现在砖坯外表，这就是渗花抛光砖被称为“渗花〞的来源 七：烧成从原料到烧成，共经历了五道大的工序，付诸了生产大局部人员的心血，最终是否有所收获，就取决于烧成工序的烧成结果，抛光砖产品需要很高的温度烧成，通常都是在1200摄氏度左右。
八：抛光 烧成后的半成品外表是没有图案的，需要把表层拨开，图案才能够显现出来故而需要有抛光工序对半成品进展加工 通常抛光的厚度都保持在0.6~1.２毫米左右 抛光后的光度可达到60度以上 九：分选 为了使不合格的产品不流入仓库和消费者手中，必须对抛光后的抛光砖进展分选 通过分选，根据花色的异同，把一样花色的产品归为一个色别，并且把不符合内控分选标准的产品挑选出，作为不合格产品进展处理 十：超洁亮超洁亮的使用材料是高科技纳米无机材料，制作过程需要通过两次研磨和抛光，工艺控制复杂困难 ,它的工艺原理是: 纳米材料(液态)施在抛光砖的外表，通过磨头在外表进展研磨和抛光，使纳米材料充分填充在砖外表的毛孔内部，达到防污和增加亮度的目的技术参数响应表技术参数内 容招标文件要求投标产品技术参数〔投标人填写〕防滑地砖、墙面砖玻化砖防滑地砖、墙面砖玻化砖吸水率〔%〕≥10≤响应响应断裂模数〔MPa〕≥15≥35响应响应破坏强度〔N〕破坏强度平均值≥600N破坏强度平均值≥1300N响应响应边长偏差〔%〕±±1.0响应响应厚度偏差〔%〕±10±10响应响应外表平整度〔%〕±0.5±0.2响应响应边直度〔%〕±0.5±0.2响应响应直角度〔%〕±±响应响应耐磨性/耐磨损体积≤175mm3/响应耐污染性不低于3级不低于5级响应响应抗釉裂性无釉裂/响应/耐家庭化学试剂和游泳池盐类不低于GB级不低于UB级响应响应瓷砖系列釉面砖聚晶系列釉面砖聚晶系列检测中心设备一览表序号主要设备名称数量(台/套)用 途型号主要技术参数生产厂家使用地点1高温卧式热膨胀系数测定仪1检测釉料\坯体热膨胀系数PCY膨胀值测量X围:±5mm±0.5%测量膨胀值分辨率:1um某某湘仪仪器厂检测中心2釉面砖耐磨性能测定仪1检测釉面砖耐磨性能LM-I转速300r/min某某湘仪仪器厂检测中心3无釉砖耐磨试验机1检测无釉砖耐磨性能CM转速75r/min某某机械研究院检测中心4陶瓷砖釉面抗龟裂蒸压釜1检测釉面砖釉面抗龟裂性能±某某机械研究院检测中心5陶瓷砖综合测定仪1检测陶瓷砖边直度、弯曲度CZY-800测量精度:±某某机械研究院品管部6数字光泽度仪1检测陶瓷砖光泽度WGG60-E4读书X围0-199;示值误差±2科仕佳光电仪器研究所品管部7数显陶瓷砖抗折试验机2检测陶瓷砖抗折强度TZS-8000最大实验压力10000N;分辨率1N某某机械研究院抛光分厂\品管部8陶瓷吸水率真空装置2检测陶瓷砖吸水率CXD真空度10Kpa某某机械研究院抛光分厂\品管部9陶瓷砖冲击测定仪1检测陶瓷砖恢复系数/抗冲击性能TCY下落高度1m;准确到ms某某湘仪仪器厂检测中心10高温马弗电炉2常规化学分析用SRJX-4-13额定温度1300℃市永光明医疗机械厂检测中心11鼓风电热恒温枯燥箱1枯燥用101-3型额定温度300℃某某沪越实验仪器检测中心12数显坯料抗折机1泥料/坯料强度DPK-500某某湘仪仪器厂检测中心13微电脑可塑性测定仪1泥料/坯料塑性KS-B压力0-200N;位移0-25mm某某湘仪仪器厂检测中心14针入度仪1检测致密度PEM某某市某某仪器厂检测中心15数显白度仪1陶瓷原料白度SBDY-1某某悦丰仪器仪表某某品管部16涂-4黏度计1陶瓷原料/化工料粘度涂-4准确到1mPa•s某某昌吉地质仪器某某品管部17硅酸盐成分快速测定仪2常规化学分析用GKF-Ⅳ准确到0.01%某某日新机电制造厂检测中心18火焰光度计1检测钾\钠元素6400A干扰量≤5%;指示漂移≤3%某某精细科学仪器某某检测中心电热蒸馏水器1蒸馏水制备出水量5L/h市永光明医疗机械厂检测中心19自动双重纯水蒸馏器2二次蒸馏水制备1810B型出水量2L/h某某周灵玻璃仪器厂检测中心20快速球磨机1球磨原材料研磨量1KG永隆陶业机械厂检测中心21高精电子天平1称样AL104梅特勒抚利多仪器检测中心22高精电子天平1称样FA1004A某某精细科学仪器检测中心23电子天平1称样T-500常熟双杰衡器厂检测中心24定硫仪1检测煤炭全硫分析YX-DL工作炉温1150℃;测硫X围>0.01%某某友欣实业某某检测中心25量热仪1检测煤炭热值YX-2R测量X围0-40℃;精细度RSD≤0.1%某某友欣实业某某检测中心26灰熔融性测试仪1检测煤灰熔融YX-HRD最高可测1400℃;温控精度<5℃某某友欣实业某某检测中心27智能马弗炉1检测煤灰分/挥发分YX-MFL测量X围室温-1000℃温控精度<5℃某某友欣实业某某检测中心28标准量块2校检游标卡尺某某成量工具公司检测中心29标准法码1校检电子天平南方衡器厂检测中心30台式切片机1制样SPQJ-100某某市仪器仪表某某检测中心31单轨切割机1瓷砖切割JKD-800Jakog检测中心32电动液压机1制样最大压力350kN科力陶瓷检测中心33水泥净浆搅拌机1制样NJ-160B某某市惠达实验仪器厂检测中心34鄂式破碎机1制样100X60出料粒度≤4mm某某上虞市龙翔精细仪器厂检测中心35圆盘粉碎机1制样#给料粒度≤某某上虞市龙翔精细仪器厂检测中心 技 术 规 格 书1、概要本技术规格书是招标文件的组成局部，内容包括本次招标采购货物的有关技术要求、条款和资料。
投标人须对招标文件中涉与到的专利负责，并保证不伤害业主的利益在法律X围内，所有文字、商标和技术侵权造成的相关费用，业主概不负责2、交货期要求由各投标人按招标货物一览表，分施工段供货，交货期是指从发货通知发出到货物到达现场指定地点所需的天数3、环境要求位于某某中部沿海，地处亚热带，温度：-5℃—40℃，冬季较为枯燥，夏季较为潮湿投标人在投标时应对环境和条件加以考虑，提供适合的产品4、质量保证期货物安装完毕、验收合格交付使用后,卖方需提供为期24个月的质量保证期，在此期间，如出现开裂、翘曲、变形等任何在正常使用过程中出现的质量问题，卖方须负责免费调换5、技术要求1〕品种、尺寸规格：抛光砖〔室内地砖〕600×600、800×800；地砖300×300；室内墙面砖300×600和300×3002〕颜色：投标人按招标人提供的样品提供各自偏离最小的产品3〕技术参数要求：本次采购的瓷砖质量要求符合GB/T 4100-2006《陶瓷砖》的要求，各类砖的材质、规格、颜色等均按甲方提供样品；放射性指标应为达到GB6566-2001《建筑材料放射性核素限量》标准的A类产品主要技术参数应达到下表要求：内 容技术要求防滑地砖、墙面砖玻化砖吸水率〔%〕≥10≤断裂模数〔MPa〕≥15≥35破坏强度〔N〕破坏强度平均值≥600N破坏强度平均值≥1300N边长偏差〔%〕±±1.0厚度偏差〔%〕±10±10外表平整度〔%〕±0.5±0.2边直度〔%〕±0.5±0.2直角度〔%〕±±耐磨性/耐磨损体积≤175mm3耐污染性不低于3级不低于5级抗釉裂性无釉裂/耐家庭化学试剂和游泳池盐类。
