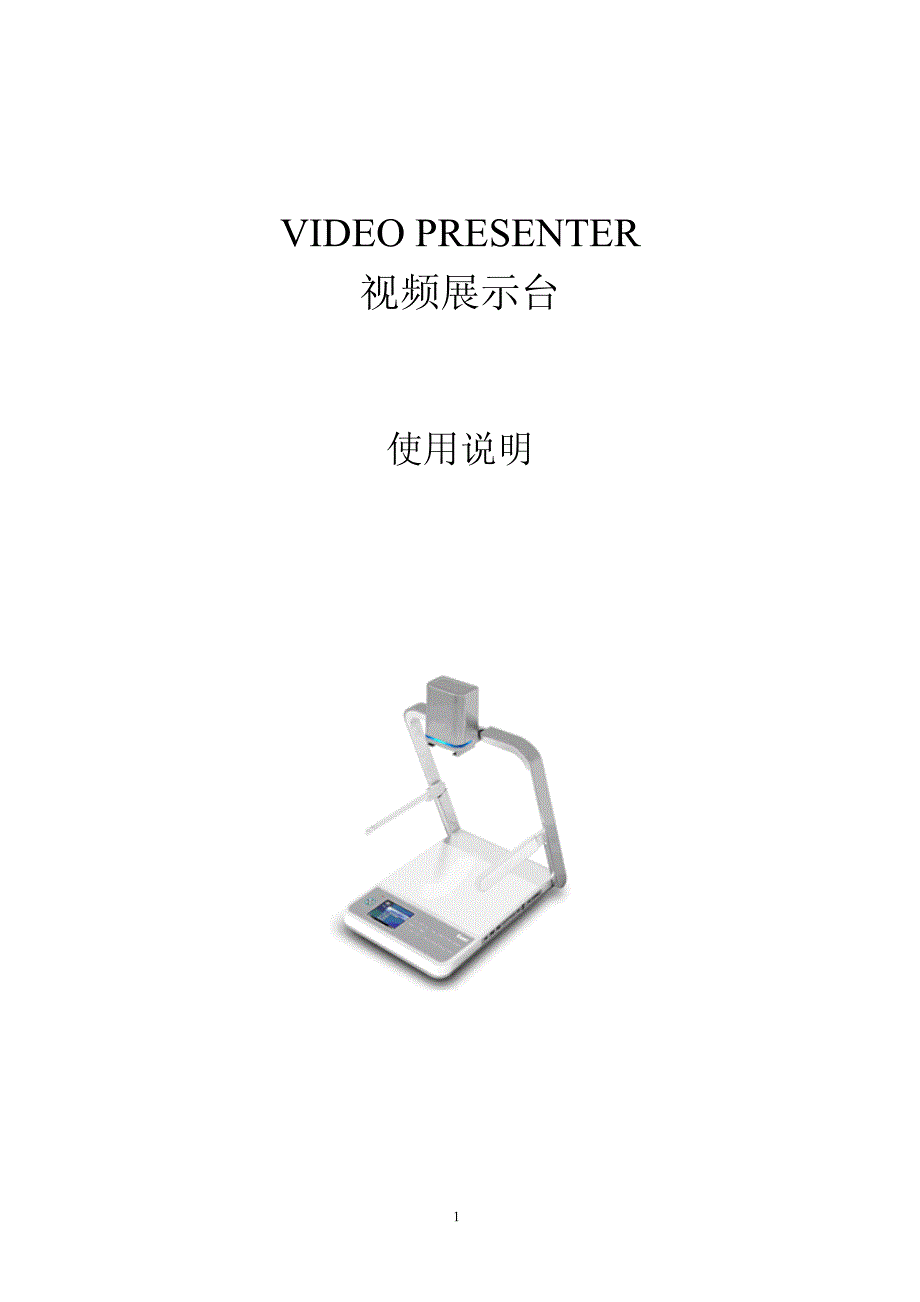

1PRESENTER 视频展示台使用说明VIDEO2一、一、 附件清单附件清单1RGB 信号线1 根 2视频线（选配）1 根 3展台 USB 线（选配）1 根 4电源适配器1 只 5光盘（内附详细使用手册及软件）1 只 6红外遥控器1 个 7保修卡、合格标签各 1二、二、 展台固定连接示意图及操作方法展台固定连接示意图及操作方法1、开机前根据下列示意图将展示台固定，将接口与外围设备连接好视 频 展 示 台 背面的固定孔位展台固定孔位垫 片弹 片M510×螺丝讲桌上展示台的安装位置展台固定安装示意图展台固定安装示意图3两路两路 RGBRGBRGBRGB 信号输入口信号输入口两两路路RGRGRGRGB B B B信号输出口信号输出口 连接显示设备的连接显示设备的 VGVGA A展台展台 USBUSBUSBUSB 信号输出口信号输出口 与电脑与电脑 USBUSBUSBUSB 口连接，口连接， 使用使用 USBUSBUSBUSB 软件通过此软件通过此 口采集展台图像口采集展台图像音频输出音频输出视频输入输出口视频输入输出口RS232RS232RS232RS232 接 口 与接 口 与 投影机连接投影机连接，，通通 过此口展台可过此口展台可 以控制投影机以控制投影机电源插口电源插口USBUSBUSBUSB 读卡接口，此口与电脑读卡接口，此口与电脑 USBUSBUSBUSB 口连接，如口连接，如 SDSDSDSD 卡槽里已卡槽里已 插入插入 SDSDSDSD 卡，可以使用电脑对卡，可以使用电脑对 SDSDSDSD 卡进行读取存储等操作卡进行读取存储等操作SDSDSDSD 卡插槽卡插槽展台接口示意图展台接口示意图DCDCDCDC 电源插电源插视频输出线视频输出线展台展台 USBUSBUSBUSB 线，将展线，将展 台信号传输到电脑台信号传输到电脑RGBRGBRGBRGB 线，将展台信线，将展台信 号输出到投影机号输出到投影机、、 显显 示器显示终端示器显示终端展台工程连接示意图展台工程连接示意图音频输入音频输入42、准备使用视频展示台： 步骤一 一手轻压演示台面，拉起支撑杆至预定位置； 步骤二 抬起两侧灯，调节两侧灯角度至适当位置； 步骤三 转动摄像头，调节其角度至垂直演示台面，取下镜头盖。
步骤四 接通电源，按下操作面板上的“电源”按钮，展台开启，进入正常工作，这时 你可以在显示终端上看到被演示的文件或实物； 3、拍摄展示平台周围的实物：转动展台镜头旋转关节，至镜头对准要投的实物即可，调节 时如焦点不准确可以按下操作面板上的“自动”键自动调整 4、如要使用遥控器，请在机身靠近“电源”按钮处往外移动白色开关， 5、使用完毕，关闭电源开关（这时指示灯灭） ，拔掉电源线，收拢双侧灯，轻推镜头外壳， 放下支架即可三、操作面板按键三、操作面板按键/ /遥控器遥控器 使用说明使用说明5按键及遥控器功能一览表序号按键名功能描述0电源摄像头电源按钮控制展台摄像头的电源开启与关闭1放大放大被演示实物图像,按住不松手即可使画面持续放大至最大2缩小缩小被演示实物图像,按住不松即手可使画面持续缩小至最小3亮度＋手动增加画面明暗度4亮度－手动减少画面明暗度5灯光可切换双侧灯和底灯，或全部关闭6本机信号， 信号 2，信号 3展台信号和外部信号的切换， 切换时操作面板上的指示灯将提示您 目前的信号通道7冻结可使被演示实物画面静止不动，以便观察，再次按下，解除冻结8负片图像正负片的转换9图像图像显示模式和文本显示模式切换键，文本模式时，看文字画面比 较清晰，图像模式下，看图像效果较好10自动当实物图像不清晰，或色彩有偏差时，或手动调焦不好时，按下该 键可以自动调整11回放播放展台内存储内容12存储用于保存当前画面，保存的画面（机内）超过后最大值后，新的图 片会覆盖之前最早保存的图片13红+/-手动增加/减少画面红色色彩14蓝+/-手动增加/减少画面蓝色色彩15音量+手动增加音频输出音量16音量-手动减少音频输出音量17聚焦自动聚焦18镜像/旋转对图象进行镜像旋转19确认选中回放的图象20对比同屏对比，通常会使图片一边冻结，另外一边仍然活动，产生对比 现象21分辨率调整视频展台的 VGA 输出分辨率。
22功能预留通常不起作用23黑白使图像在彩色和黑白之间切换24播放/停止用于带流媒体功能是播放文件和停止播放文件（选配）25投影开控制投影机开（需学码）26投影关控制投影机关（需学码）27投影信号源控制投影机信号源选择（需学码）备注：控制投影机时，需要先电脑的备注：控制投影机时，需要先电脑的 RS232RS232 接口与展示台的接口与展示台的 RS232RS232 接口用接口用 RS232RS232 线相连，线相连， 使用中控学码软件将投影机的控制码学到展示台里，然后再将展示台的使用中控学码软件将投影机的控制码学到展示台里，然后再将展示台的 RS232RS232 接口与投影接口与投影 机的机的 RS232RS232 接口用接口用 RS232RS232 线相连，使用遥控器控制展示台发控制码给投影机进行投影机的线相连，使用遥控器控制展示台发控制码给投影机进行投影机的 开开/ /关等操作关等操作6四、四、USBUSB 软件使用说明软件使用说明（选配）（选配）首先安装 USB安装过程只要不断单击“下一步”即可，安 装完毕后，桌面上分别出现快捷方式的图标1．双击该图标，USB 功能启动，在这之前请首先插入 USB 线缆进入展台 USB，并打开视频展台电源，正常开启视频展台。
USB 软件启动以后，界面如下：2、开启视频展示台后，在菜单栏“文件”下，选择“格式” ，Major Type 选取 1280*1024（可根据自身需要选择其他类型）73.开启设备功能点击工具栏图片，开启设备功能：4.拍摄图片点击图标， 将当 前拍摄的情景保存下来5.录制文件点击图标，开始录制；点击图标，停止录制86.文本书写点击图标，开始书写文本点击图标后，可将书写的文本拍摄保存7.退出点击图标，退出该设备9五、产品申明五、产品申明4.14.1 保修说明保修说明非常感谢您购买视频展示台！ 你应保存保修卡记录的事项如下：请在此附上您的购货凭证供您将来保修之用购买日期机身编码产品名称产品型号经销单位名称与地址经销单位号码版权版权： 本手册版权属本公司所有，在版权法的保护下，未经事先同意，不得以任何形式对本手 册进行全部或部分复制 ·产品自出售日起 3 年内，如属产品本身质量问题原因引起故障，可凭保修卡及发票复印 件在我公司或技术认证中心修理 ·对于下列情况产品，将不予保修： 1.未按照说明书规定使用造成损坏的； 2.无维修凭证或维修凭证被涂改的； 3.未经授权私自更改（更换）拆卸机器的； 4.组件、插件缺少；PCB 变形、烧毁、外观变形等人为损坏的； 5.由于不可抗拒的外力因素如：地震、雷击等造成损坏的； 6.已经超过保修期的。
·本公司拥有此说明书的最终解释权； ·如遇其它问题请及时与本公司联系，我公司将竭诚为您提供优质服务4.24.2 特别特别申明申明产品型号规格如有更改，恕不另行通知，本公司保留对产品改动的解释权产品型号规格如有更改，恕不另行通知，本公司保留对产品改动的解释权。
