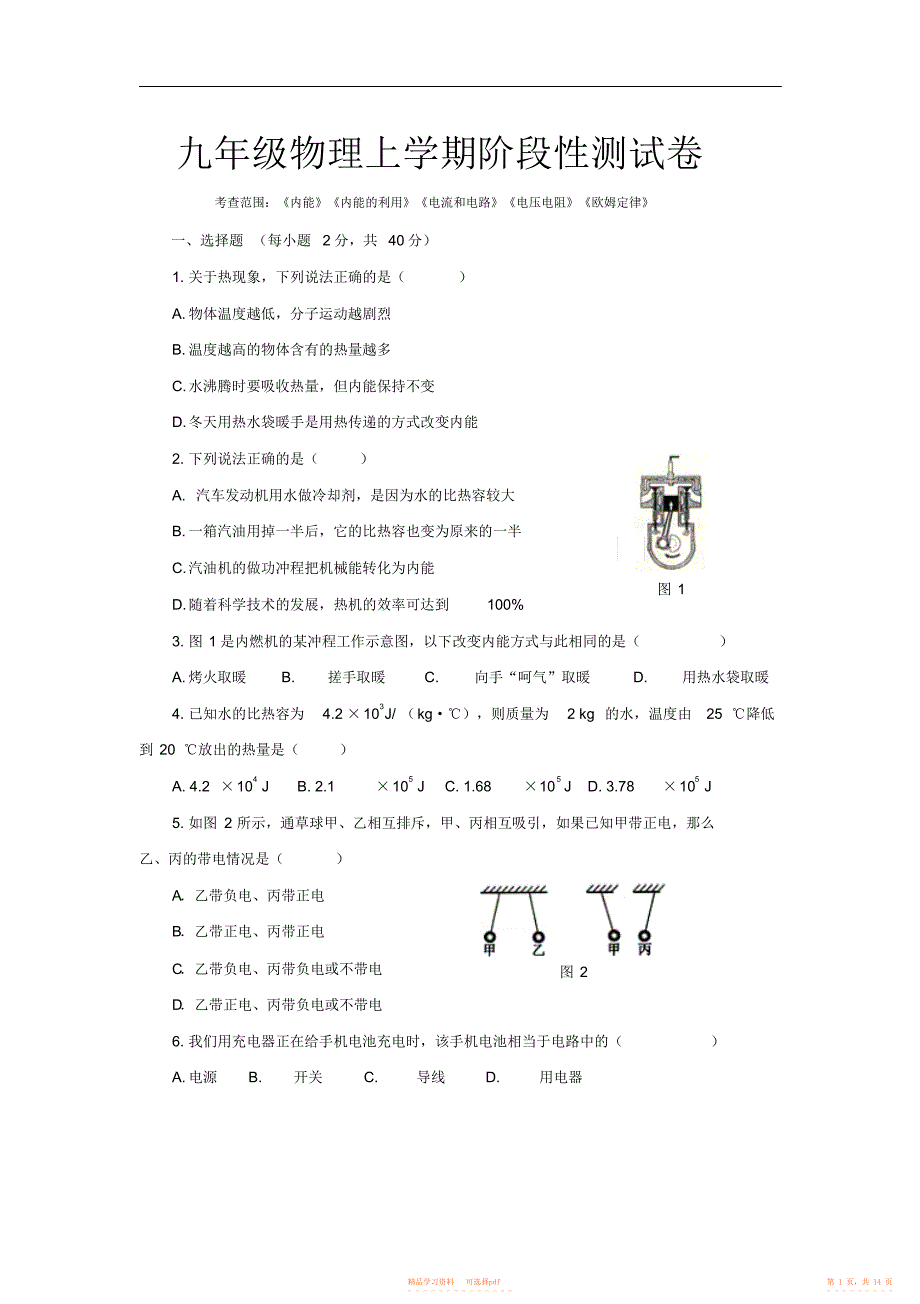

九年级物理上学期阶段性测试卷考查范围：内能内能的利用电流和电路电压电阻欧姆定律一、选择题 （每小题 2 分，共 40 分）1. 关于热现象，下列说法正确的是（）A.物体温度越低，分子运动越剧烈B.温度越高的物体含有的热量越多C.水沸腾时要吸收热量，但内能保持不变D.冬天用热水袋暖手是用热传递的方式改变内能2. 下列说法正确的是（）A. 汽车发动机用水做冷却剂，是因为水的比热容较大B.一箱汽油用掉一半后，它的比热容也变为原来的一半C.汽油机的做功冲程把机械能转化为内能D.随着科学技术的发展，热机的效率可达到100% 3. 图 1 是内燃机的某冲程工作示意图，以下改变内能方式与此相同的是（）A.烤火取暖 B.搓手取暖 C.向手“呵气”取暖 D.用热水袋取暖4. 已知水的比热容为4.2 103J/ （kg），则质量为2 kg 的水，温度由25 降低到 20 放出的热量是（）A. 4.2 104 J B. 2.1105 J C. 1.68105 J D. 3.78105 J 5. 如图 2 所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是（）A乙带负电、丙带正电B乙带正电、丙带正电C乙带负电、丙带负电或不带电D乙带正电、丙带负电或不带电6. 我们用充电器正在给电池充电时，该电池相当于电路中的（）A.电源 B.开关 C.导线 D.用电器图 1 图 2 精品学习资料 可选择p d f - - - - - - - - - - - - - - 第 1 页，共 14 页 - - - - - - - - -7. 学好科学需要联想和比较。
联系人体部分血液循环模式图（如图 4），图 5 所示的电路连接方式中与之最类似的是（）8. 下列物品中，通常情况下属于导体的是（）A.塑料笔杆 B.橡胶手套 C.不锈钢尺 D.陶瓷碗9. 小芳用如图6 所示电路进行如下操作，下列说法正确的是（）A.直接将A、B连接，闭合开关后电路短路B.测量电流时，应将电流表“+”接在A点，“ - ”接在B点C.在A、B间接电压表，闭合开关后电压表无示数D.在A、B间接另一灯泡，两灯泡是并联的10. 小强同学在探究串联电路电流规律的实验中，按图 7 连接好了电路， 闭合开关S后，观察实验， 两灯均不发光 为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零则电路故障可能是（）A灯 L2断路 B灯 L2短路C 电流表烧坏了 D 灯 L1断路11. 如图 8所示的电路中a、b 是电表，闭合开关要使电灯发光，则（）Aa、 b都是电流表 Ba、b 都是电压表 C a 是电流表， b 是电压表 Da 是电压表， b 是电流表12.小梦为设计了一个电子身高测量仪图9 的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。
能够实现身高越高，电压表或电流表示数越大的电路是（）图 4 图 5 精品学习资料 可选择p d f - - - - - - - - - - - - - - 第 2 页，共 14 页 - - - - - - - - -13、两台汽油机甲的功率是乙的1.5 倍，甲的效率是20% ，乙的效率是25% ，那么甲与乙每小时消耗的油量之比为（） A 15： 8 B6：5 C5： 6 D8：5 14 、小刚用如图所示电路探究“一段电路中电流跟电阻的关系”在此实验过程中，当 A、B两点间的电阻由10更换为 5为后，为了探究上述问题， 他应该采取的唯一操作是（）A保持变阻器滑片不动B将变阻器滑片适当向左移动C将变阻器滑片适当向右移动D适当增加电池的节数15、如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知 U1 ：U2=5 ：3，则电阻 R1和 R2的阻值之比是（）A1： 2 B2：3 C3：2 D5：3 16、将粗细均匀的电阻丝围成闭合的等边三角形abc，如图所示，分别将 a、b 和 a、c 两端接在同一电源上，则两次通过ab 的电流大小之比是（）A、1：1 B、2：1 C、1：2 D、2：3 17、某电器的内部电路如图所示，其中R1=12。
当在 A 、B两个接线端口接入电压为10V 的电源时，电流表的示数为0.5A；而把此电源（电压恒定）接在C、D两个接线端口时，电流表的示数为1A，则下列判断中正确的一项是：（）A可求出 R2和 R3的阻值，分别为R2= 8，R3=2 B 可求出 R2和 R3的阻值，分别为R2= 8，R3=12C只能求出R2和 R3阻值的比值， R2 ：R3=1 ：2 D电路发生了变化，不符合控制变量法，无法计算精品学习资料 可选择p d f - - - - - - - - - - - - - - 第 3 页，共 14 页 - - - - - - - - -18、如图所示的电路中，电源电压保持不变，R2、R3是两个定值电阻闭合开关S、滑片 P向左滑动：当电流表示数变化量的绝对值为I 时，电压表示数变化量的绝对值为U；当电流表示数变化量的绝对值为I 时，电压表示数变化量的绝对值为U若 I I ，则A. B.C. D. 以上三种情况都有可能19、如 图 所 示 ，电 源 电 压 保 持 不 变 ，R1和 R2为 定 值 电 阻 下 列 说 法 正 确 的 是（）A. 只 闭 合 S1， 滑 片 P 向 右 滑 动 ， 电 压 表 示 数 变 大B. 先 闭 合 S1， 再 闭 合 S2， 电 压 表 示 数 变 大 ， 电 流 表 示 数 不 变C. 先 闭 合 S1和 S2， 再 闭 合 S3， 电 压 表 与 电 流 表 示 数 的 比 值 变 小D. 闭 合 S1、 S2和 S3， 滑 片 P 向 右 滑 动 ， 电 压 表 与 电 流 表 示 数 的 比 值 变 大20、 小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。
若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是A甲图的电压表示数变化范围大 B 乙图的电压表示数变化范围大C甲图的电流表示数变化范围大 D 甲图和乙图的电流表示数变化范围一样大精品学习资料 可选择p d f - - - - - - - - - - - - - - 第 4 页，共 14 页 - - - - - - - - -二、填空题 （每空 1 分，共 18 分）21. 古诗“花气袭人知骤暖”的意思是，从花的芳香气味变浓可以知道周边的气温突然升高 , 从物理学的角度分析，这是因为温度升高，_现象加快表面平滑的铅块紧压后会粘在一起，这是因为分子间存在_22. 神舟十号发射升空几分钟后，第一级火箭残核脱离并下落，它在下落的过程中发生燃烧，这是利用_的方法改变物体的内能家用小汽车的油箱容积为50L，如果它装满汽油后完全燃烧能放出的热量是_Jq汽=4.6 107J/kg ，汽=0.9 103kg/m3）23. 金属导体中有大量的自由电子，当这些自由电子定向移动时，它的移动方向与该导体中的电流方向_( 填“相同”或“相反”) 为了纪念物理学家的杰出贡献，常以他们的名字命名物理量的单位，如：以伏特命名电压的单位，以_命名电流的单位。
24. 如图 10 所示电路中，只闭合开关_时，灯L1和灯 L2并联；只闭合开关_时，灯 L1与 L2串联；只闭合开关S1和 S2时，电路处于_（填“通路”、“断路”或“短路”）状态25. 图 11 是常用手电筒的剖面图，筒内每节干电池的电压为_V，按下按键后，小灯泡发光，它两端的电压为_V26. 如图 12 所示的电路中，电源电压保持不变，这时，电阻R与灯泡 L 是_联；当开关 S由断开到闭合的过程中，电流表的示数将_（填“变大”、“变小”或“不变”）27. 某同学利用如图13 所示的电路探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝， 甲、乙长度相同， 乙、丙粗细相同， 实验中， 根据_判断接入M、N两点间电阻的大小，选用的电阻丝是_ 28. 如图所示的电路中，已知电阻R1:R2=1:3 如果甲、乙两表均为电压表，当开关S闭合时， Rl 与 R2的连接方式是联，此时，两表的示数之比U甲:U 乙 _如果甲、乙两表均为电流表，当精品学习资料 可选择p d f - - - - - - - - - - - - - - 第 5 页，共 14 页 - - - - - - - - -开关 S断开时，两表的示数之比I 甲： I 乙 _三、作图题 （共 6 分）29. （3 分） 图 14 所示实物电路中，有一根导线接错而使小灯泡被短路，请把这根导线找出来，在上面打一个“”，并在方框中画出正确的电路图。
30. （3 分） 如图 15 所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮请根据题意要求在实物图中用连线方式把实物图正确的连接起来四、实验探究题（第 3 题，共 24 分）31. 宝宝和玲玲想探究并联电路电流规律猜想与假设】（1）宝宝猜想：并联电路中各支路电流相等；（2）玲玲猜想：并联电路干路中的电流等于各支路电流之和设计实验与制定计划】宝宝和玲玲分别从实验室选取电流表3 只，灯泡 2 只，开关 1个，滑动变阻器1 个，干电池，导线若干实验电路图如图16 所示进行实验与收集证据】（1）宝宝根据电路图连接好实验电路，连接过程中，开关应该；检查电路无误后开始实验，正确读出电流表示数如下表实验次数I1/A I2/A I3/A 1 0.16 0.16 0.32 2 0.20 0.20 0.40 3 0.22 0.22 0.44 图 16 精品学习资料 可选择p d f - - - - - - - - - - - - - - 第 6 页，共 14 页 - - - - - - - - -（2）玲玲根据电路图正确连接好实验电路，开始实验，正确读出电流表示数如下表。
实验次数I1/A I2/A I3/A 1 0.10 0.20 0.30 2 0.14 0.28 0.42 3 0.18 1.80 0.54 【分析与论证】分析记录的实验数据，宝宝得出结论：并联电路中各支路电流相等；玲玲得出结论：并联电路总电流有时等于各支路电流之和，有时不等于各支路电流之和评估】 （ 1） 宝宝得出错误的实验结论，主要原因是2） 玲玲的实验记录表格中，实验次数读数错误，原因是3）为了使实验结论更具科学性，请你提出合理化建议（一条即可）：32. 在探究“串联电路中用电器两端的电压与电源两端电压的关系”时，小明想用图17-甲中的器材组成电路，其中一只电压表测量电源两端的电压、一只电压表测量某一只灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）1）在方框内画出电路图2）用笔画线表示导线，将实物图连成实验电路3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图17- 乙中 a、b 所示，则电源两端的电压为 V，被直接测量的灯泡两端的电压为 V精品学习资料 可选择p d f - - - - - - - - - - - - - - 第 7 页，共 14 页 - - - - - - - - -（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为 V。
33、小明和小红各自进行“测定小灯泡的电阻”的实验实验中使用的小灯泡均标有“2.5V ”字样，所用电源和滑动变阻器相同（1）小明按图1（ a）正确连接电路，并将变阻器的滑片移至最右端闭合开关后，三个电表的示数如图1（b）、（ c）、（ d）所示，则他们所用的电源电压为_V接着他移动变阻器的滑片，当小灯泡正常发光时，观察到滑片恰好在变阻器的中点上，小灯泡正常发光时的电阻约为_（保留一位小数）。
