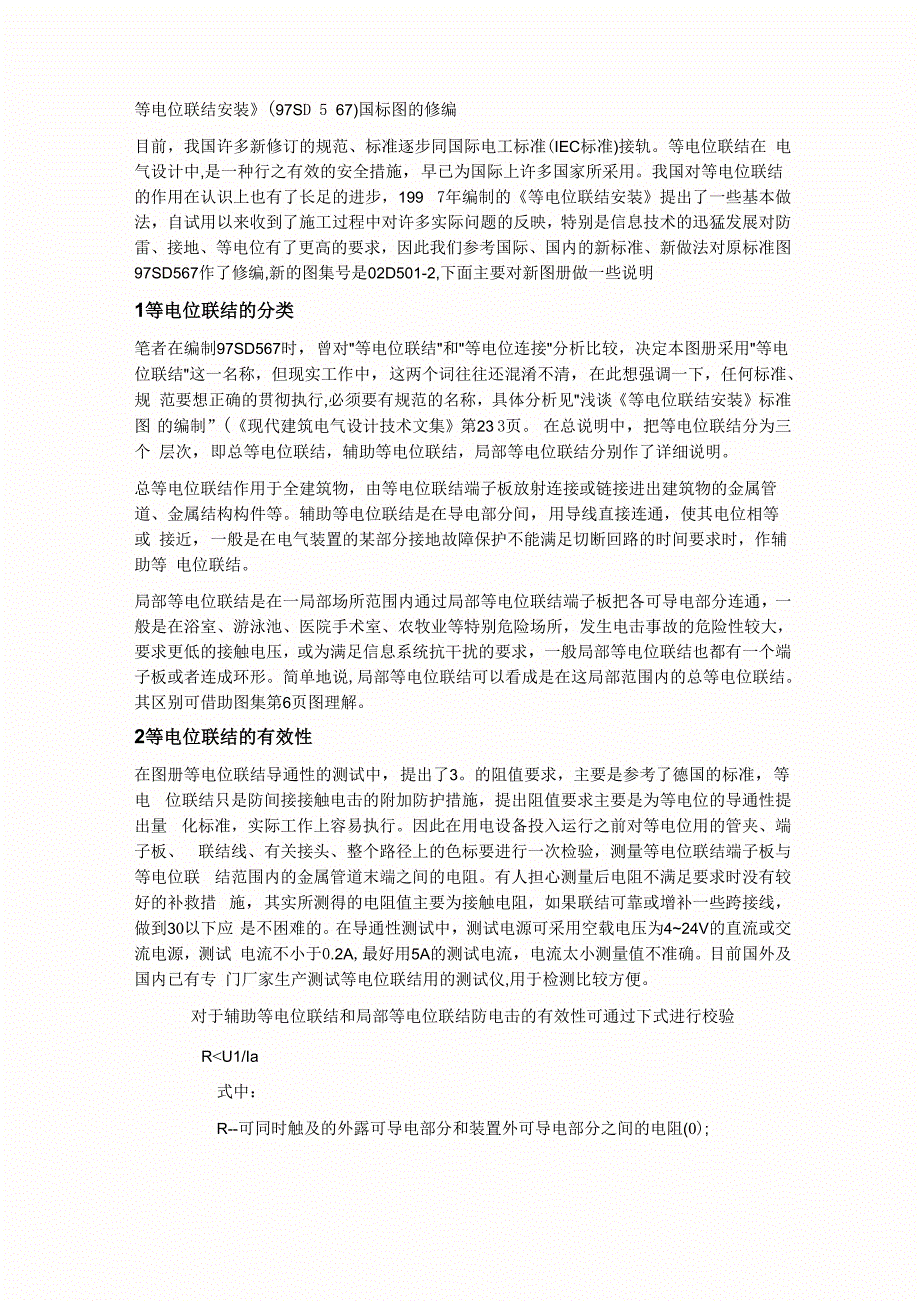

潮湿场所 Ul=25V,则只<』/也=25/0.03=833. 30由此可见，在同一场所内由于采用不同的过流保护电器，对电阻值的要求是不同的对于胸腔 手术室，其电阻值可按图集第19页图估算对于TT系统,由于必须采用剩余电流保护器对线 路保护，其等电位联结效果不明显3等电位联结线的截面这三种联结的联结线截面可参见标准图3.1等电位联结线的截面见表13. 2防雷等电位联结线的截面（见表2）防雷等电位联结端子板的最小截面不小于50mm 2在此还需说明的是中华人民共和国国家标准《建筑电气安装工程施工质量验收规范》（GB5 0 303-2 0 0 2 ）中有关等电位部分的内容如下：27.1主控项目27.1.1建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或 总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就 近与等电位联结干线或局部等电位箱连接支线间不应串联连接2 7.1. 2等电位联结的线路最小允许截面，应符合表2 7. 1.2的规定（见表3）27.2 一般项目2 7.2.1等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。
27.2. 2需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结 支线连接，且有标识，连接处螺帽紧固、防松零件齐全由此可看出，验收规范比本图册要求严格,基本上是防雷等电位的要求，并且也没有推荐铝 线，因此，设计及施工时等电位联结线的截面应以国家验收规范为准在此还要强调的是本图册中画出了一些端子板、支座、端子的做法，比97SD 5 6 7中的做 法复杂一些，目的是想使产品标准化，减小箱体体积，尽量不影响建筑美观，也避免现场制作 的随意性，容易保证施工质量图册中提出了三种连接方法，即焊接、螺栓连接和熔接，前 两种方法大家比较熟悉，熔接是一种放热熔接,利用化学反应(燃烧)时所产生的超高热来完成 两导体熔化而连成一体，这种方法连接的可靠性较高，但成本较大4关于特殊场所的等电位联结在本次修编中，特殊场所的局部等电位联结增加了几个，图册中有浴室、游泳池、喷水池、 胸腔手术室、农牧场所的局部等电位联结当然，特殊场所还有很多，但这些是工业与民用建 筑经常遇到的特别是浴室局部等电位联结作了很大的简化，联结范围仅包括浴室内金属给、 排水管、金属浴盆、金属采暖管以及建筑物钢筋网，可不包括金属地漏、扶手、浴巾架、肥 皂盒等孤立之物，还有一个"伸臂范围"的概念，有些金属体(如不进人的天花吊顶的金属龙骨) 在2.5m以上,就可以不做联结等。
导线的敷设穿塑料管保护，这是潮湿场所的敷线规定，在卫生间内如果采用金属管敷线，由于 金属管与PE线连在一起，有可能引入电位卫生间内如果没有配电箱或引入PE线的设施，不必由LEB端子板专门引出一根LEB线与 卫生间外的PE线或PE母排相连游泳池画了两个图，一是间距0.6m的电位均衡导线，一是敷设铁丝网在国外,铁丝网是成卷 的一块一块可以采购的,图中的粗黑线表示这些铁丝网之间是相互焊接的喷水池按最新的 国际电工标准仅划分为0区和1区，在池内不允许有接线盒农牧场所中,大牲畜如牛圈应做局部等电位联结，因为大牲畜有较大的跨步电压，其允许接触 电压限值为交流2 5V，做法与游泳池相似对于医院手术室局部等电位联结，图册中只画了胸腔手术室一种，但目前做法差别仍较大， 因为我国的医院设计规范《综合医院设计规范》(JGJ4 9 —88)还是80年代编制的，基本 上没有等电位的内容，现在许多设计院在设计现代化医院时，大多参考日本的《医院电气设备 安全基准》(JIST1022— 1 995)和澳大利亚《病人治疗地区安全用电指南》(AS250 0 )等， 对等电位联结都有具体要求，但与IEC的要求略有不同，因此做医院设计时应加以注意。
图 册第1 9页是按I EC要求做的，即高度在2.5m内的下列部位作局部等电位联结：(1) 场所内的配电箱PE母排；(2) 水、暖等电气装置以外的金属管道；(3 )抗电气干扰的屏蔽层；(4)导电地板的金属网格；(5)未与PE线连接的固定式非电手术台电气设备已通过PE线与局部等电位联结端子板相连，不需另外连接其连接的电阻和电压 允许值也不同图册中画出了电气设备和插座，但没有同局部等电位联结端子板相连,主要是 为了强调电气设备已通过PE线与局部等电位联结端子板相连,不需另外再连接这一情况 至于医院中哪些场所需要局部等电位联结，可参考表45多处电源进线的处理对于大型建筑物，电源进线不止一处，进出建筑物的金属管道及构件也比较分散，如果在建 筑物内只做一处等电位联结端子板，做放射联结，联结线过长，等电位效果不会太好，本次 增加了多处电源进线的等电位联结做法示例，在施工中比较容易处理,但应注意电源进线的 接法，即增加电涌防护器(SPD)，见标准图第14页6等电位联结用的材料在等电位联结线的截面表中虽然提到了铝芯线，但等电位联结线及端子板推荐采用铜质材料 是因为其导电性和强度都比较好，在《建筑电气安装工程施工质量验收规范》中更为清楚地 仅列出铜及钢两种材料。
但用铜材料与基础钢筋或地下的钢材管道相连时，应充分注意，铜 和铁具有不同的电位，铜的标准电位是+0.35V,而铁的标准电位是-0. 44V铜铁成分及盐 类形成电解液，而形成原电池，产生电化学腐蚀，基础钢筋和钢管就会加快被腐蚀掉，因此在 土壤中，应避免使用裸铜线或带铜皮的钢线作为联结线对于防雷等电位来说，如果用裸铜 线作联结线与管道钢容器或基础钢筋相连接时，应在与基础钢筋连接处用放电间隙把裸铜线 与基础钢筋隔开，在平时裸铜线与基础钢筋不能形成电气通路,从而也不能形成原电池产生 电化学腐蚀,而在有雷电流通过时，放电间隙可把两端连通，起到散流和等电位作用,这样可 以避免或减少腐蚀危害因此，与基础钢筋连接时，建议联结线选用钢材，这种钢材最好也 用混凝土保护，这样与基础钢筋的电位基本一致，不会形成电化学腐蚀，在与土壤中的钢管 等连接时，也应采取防腐措施，如选用塑料电线或铅包电线或电缆等金属水管、建筑物基础钢筋等可作为接地极，是接地装置的一部分,而在做等电位联结时，等 电位联结端子板应与下列金属部分连通，但不允许下列金属部分作为联结线使用：(1)金属水管；(2 )输送爆炸气体或液体的金属管道；(3) 正常情况下承受机械压力的结构部分；(4) 易弯曲的金属部分；(5) 钢索配线的钢索。
7防雷等电位和信息技术设备的等电位在《建筑物防雷设计规范》(GB5005 7-94,2000年版)中增加了电磁兼容方面的内容, 但主要是对信息系统的电源线路做过电压防护，即在电源进线处、分配电箱处、末端配电箱 或末端插座处均宜安装电涌防护器，Pro t ective Device s简称SPD，实施三级防护而在信息线路的进线端、设备端也宜加装信号线用SPD,网络系统应安装网络数据线用S PD, 在天馈线上、同轴电缆入户处应加装同轴型SPD，这是防雷等电位必须考虑的内容，具体接 法及SPD的选择本图册没有涉及，可参考相应规范和标准图本次修编，增加了信息设备的 接地与等电位联结，其方式宜采用如下方式之一或组合：7.1放射式接地用电源线路的PE线作放射式接地为IT设备设置专用的配电回路、PE线与其它 配电回路、PE线及装置外导电部分绝缘，可显著降低干扰IT设备配电箱PE母排也宜用 绝缘导线直接接至总接地母排7. 2网格式接地（水平等电位联结）等电位金属网格可采用宽60〜80mm,厚0.6mm紫铜带在架空地板下明敷，无特殊 要求时，网格尺寸不大于6 00mmx600mm,紫铜带可压在架空地板支柱下。
此网格宜与其它 的供电线路（包括PE线）及装置外可导电部分之间绝缘。
