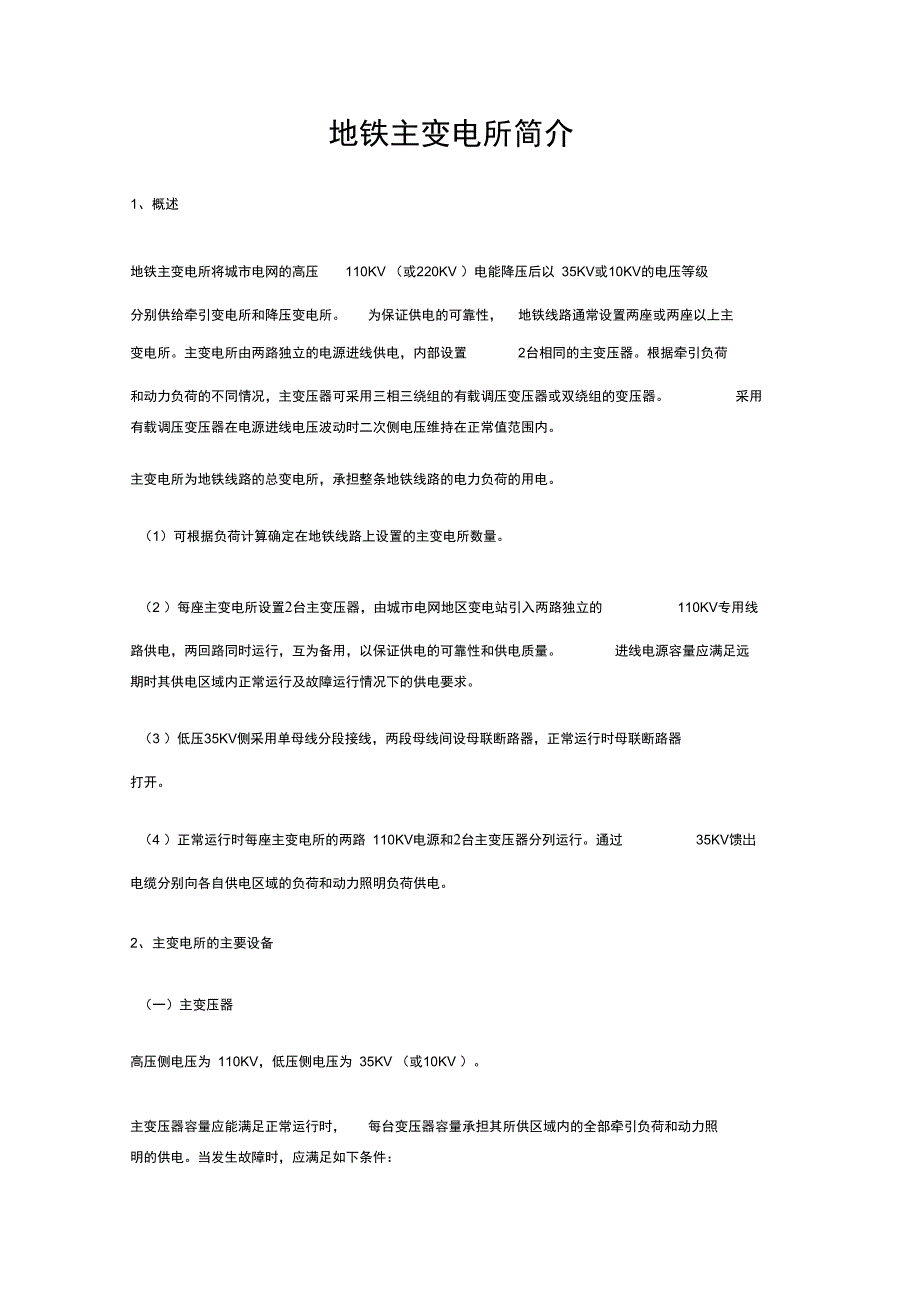

地铁主变电所简介1、 概述地铁主变电所将城市电网的高压 110KV （或220KV ）电能降压后以 35KV或10KV的电压等级分别供给牵引变电所和降压变电所 为保证供电的可靠性， 地铁线路通常设置两座或两座以上主变电所主变电所由两路独立的电源进线供电，内部设置 2台相同的主变压器根据牵引负荷和动力负荷的不同情况，主变压器可采用三相三绕组的有载调压变压器或双绕组的变压器 采用有载调压变压器在电源进线电压波动时二次侧电压维持在正常值范围内主变电所为地铁线路的总变电所，承担整条地铁线路的电力负荷的用电1）可根据负荷计算确定在地铁线路上设置的主变电所数量2 ）每座主变电所设置2台主变压器，由城市电网地区变电站引入两路独立的 110KV专用线路供电，两回路同时运行，互为备用，以保证供电的可靠性和供电质量 进线电源容量应满足远期时其供电区域内正常运行及故障运行情况下的供电要求3 ）低压35KV侧采用单母线分段接线，两段母线间设母联断路器，正常运行时母联断路器打开4 ）正常运行时每座主变电所的两路 110KV电源和2台主变压器分列运行通过 35KV馈岀电缆分别向各自供电区域的负荷和动力照明负荷供电。
2、 主变电所的主要设备（一）主变压器高压侧电压为 110KV，低压侧电压为 35KV （或10KV ）主变压器容量应能满足正常运行时， 每台变压器容量承担其所供区域内的全部牵引负荷和动力照明的供电当发生故障时，应满足如下条件：（1）当一台主变压器发生故障时，另一台主变压器应能满足该供电区域高峰小时牵引负荷和动力及照明一、二级负荷的供电2）当一座变电所因故解列时，剩余主变电所应能承担全线的动力和照明一、二级负荷及牵引负荷主变压器容量的选择应考虑近期实际负荷和远期发展的需求单台容量大约在 20MVA〜40MVA范围，主要考虑相邻变电所故障解列时应满足向该段牵引负荷越区供电的要求二） 110KV GIS 组合电器主变电所采用110KV全封闭六氟化硫组合电器设备， SF6气体绝缘的金属封闭开关设备，简称GIS（Gas InsuLated metaL-encLosed Switchgear） GIS 是由各种开关电器：断路器 GCB、隔离开关DS、接地开关 ES、母线、现地汇控柜 LCP以及电流互感器 CT、电压互感器 VT和避雷器LA等组成的电力设备，具有结构紧凑、抗污染能力强、运行安全、外型美观、设备占用空间小等特点。
主要技术规格如下：（1 ） 额定电压：110KV（2 ） 最高工作电压：126KV（3 ） 额定绝缘水平：? 额定雷电冲击耐受电压（峰值）：相对地 650KV断 口 650+100KV （隔离开关）断 口 650KV （断路器）? 额定1分钟工频耐受电压（有效值）：耐受电压275KV断 口 315KV (隔离开关)断 口 275KV (断路器)(4) SF6气体零表压时耐受电压(相对地)： 1.3*126 V3 KV (5min )(5 )局部放电量(1.1倍相电压下)? 气隔绝缘子：小于 3PC? 整体GIS :小于10PC(6 ) 额定电流：2000A(7 )额定热稳定电流及持续时间： 40KA/3S(8 ) 额定动稳定电流：100KA(9 ) 额定频率：50HZ(10 ) 相数：3(11 )断路器操动机构和辅助回路的额定电压：直流 220V(三) 主变电所二次设备(1 )主变压器保护? SR745数字式变压器管理继电器，用于变压器保护、控制、接口、测量和监测可实现以下功能：l主变内部故障时的纵差保护，保护动作跳主变两侧；l SR745低压侧过流元件和 MIV电压继电器配合，组成低压侧复合过流，依次跳本侧及主变两 侧；l按负荷起动风扇回路；l联跳电容器回路；l用于2 #主变时，作主变及线路的纵差保护，动作跳主变两侧。
MIF数字式馈线管理继电器(装于 110KV侧)，用于主变压器保护、接口、测量和监 测可实现以下功能：l同MIV电压继电器共同组成 110KV复合电压过流保护， 第一时限跳本侧， 第二时限跳两侧;l同MIV电压继电器共同组成 110KV零序过流方向保护， 第一时限跳本侧， 第二时限跳两侧;l监视零序，保护动作经 0.3〜0.5S跳主变两侧；l过负荷保护，发信号及闭锁有载调压开关 MIV电压继电器，共 2台：l 一台装于110KV侧，实现：同MIF共同组成复合电压过流保护，第一时限跳本侧，第二时限跳两侧；同MIF共同组成零序过流方向保护，第一时限跳本侧，第二时限跳两侧；零序过压保护保护动作经0.3〜0.5S跳主变两侧l另一台装于35KV侧，实现：利用SR745的过流保护功能共同组成复合电压过流保护，依次跳本侧及主变两侧2 )线路保护配置L90线路差动继电器，实现线路保护要求L90光纤纵差保护用于跳闸输岀的A型继电器动作时间小于 4ms,用于信号输岀的快速C型继电器动作时间小于 0.6msL90和电力监控系统的接口采用数字通讯方式， 实现控制、监视、测量和保护动作信号的数据交换L90光纤纵差保护的 3个通讯口，可以独立或同时运行。
L90具备完善的自检功能，在 正常运行时一直进行自检，但不影响任何保护功能，如检出异常则发出告警信号并闭锁保护四）环网电缆（110KV电缆，35KV电缆，1500V 直流电缆）环网电力电缆选用低烟、低卤、低毒、阻燃电缆；敷设于重要场所的电缆则选用无烟、无卤、无毒、阻燃电缆1 ）敷设条件：布置于隧道（或地面）及变电所内电缆支架上或敷设于地面电缆沟槽的电缆支 架上，可敷设于可能短时积水的电缆沟内2 ）材料要求：l电缆应具有低烟、低卤、阻燃等特性，部分电缆还应同时考虑防水、防紫外线要求 l电缆的防水、防潮性能应满足：电缆样品在水中浸泡 72小时后，去除绝缘层外面的复合层后, 用肉眼观察，绝缘层外表面应是干燥的l电缆燃烧时的阻燃性能、低烟或无烟、无毒性能应满足相关规定的技术要求l电缆具有防白蚁性能，按照 GB/T2952.38《电线电缆白蚁试验方法》中击倒法的规定进行测试，测试结果要求为： KT50应不大于250分钟l电缆的绝缘电阻应满足 GB12706-1991 的规定交联聚乙烯绝缘在最高额定温度下，绝缘电阻常数 Ki应不小于 3.67MQ・ km3) 电缆敷设要求地铁电缆种类多、数量大、敷设空间条件恶劣。
电缆敷设是否达到要求， 不仅影响供电系统的可靠性，而且还影响故障发生率和事故范围l上下行环网电缆分别敷设路两侧，电缆支架上的电缆按电压等级由高到低分层敷设以减少相互间的干扰，特别是电力电缆和弱电电缆应保持 >0.5米的间距要求l变电所电气设备多、相互间连线密集，因此应在设备室下设置电缆夹层以便于电缆敷设电缆夹层设置进人孔，其位置和数量应满足电缆敷设和后期运营维护的要求l在车辆段、停车场内，电缆采用在电缆沟内敷设方式，由于车辆段、停车场的管线多，设置电缆沟要注意和其他管线的协调l在电缆敷设施工完成后，应严格封堵预留管、孑L、洞，减少小动物进入设备房造成事故的可能及控制火灾漫沿范围供电系统的安全性、 可靠性是地铁正常运行的重要保证 为此，牵引变电所均由两个独立的电源供电，考虑到地铁线路分布范围广，通常需要在沿线设置多个牵引变电所。
