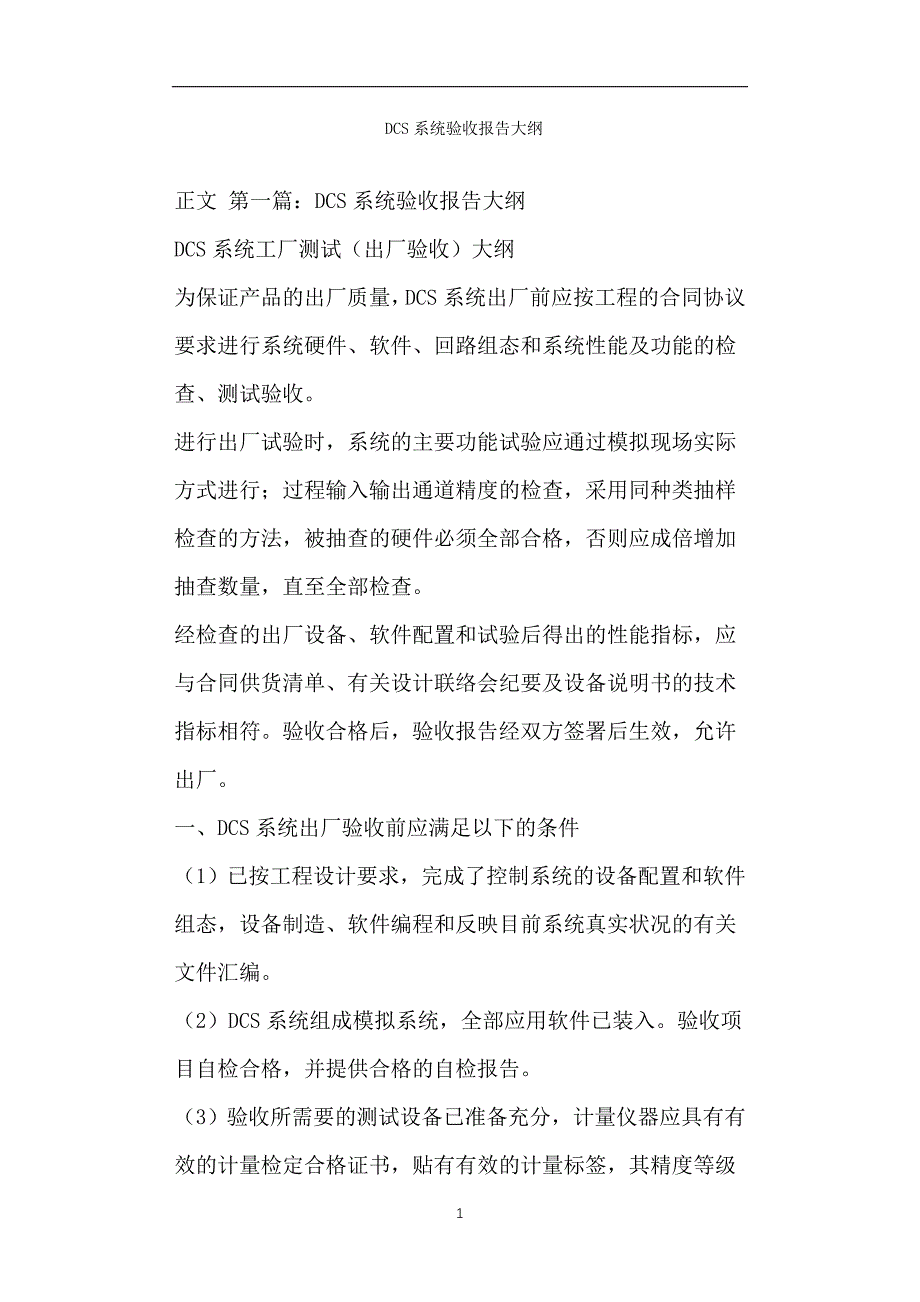

DCS系统验收报告大纲正文 第一篇：DCS系统验收报告大纲DCS系统工厂测试（出厂验收）大纲为保证产品的出厂质量，DCS系统出厂前应按工程的合同协议要求进行系统硬件、软件、回路组态和系统性能及功能的检查、测试验收进行出厂试验时，系统的主要功能试验应通过模拟现场实际方式进行；过程输入输出通道精度的检查，采用同种类抽样检查的方法，被抽查的硬件必须全部合格，否则应成倍增加抽查数量，直至全部检查经检查的出厂设备、软件配置和试验后得出的性能指标，应与合同供货清单、有关设计联络会纪要及设备说明书的技术指标相符验收合格后，验收报告经双方签署后生效，允许出厂一、DCS系统出厂验收前应满足以下的条件（1）已按工程设计要求，完成了控制系统的设备配置和软件组态，设备制造、软件编程和反映目前系统真实状况的有关文件汇编2）DCS系统组成模拟系统，全部应用软件已装入验收项目自检合格，并提供合格的自检报告3）验收所需要的测试设备已准备充分，计量仪器应具有有效的计量检定合格证书，贴有有效的计量标签，其精度等级应符合计量规定要求二、DCS 系统出厂验收检查及测试项目（一）系统硬件配置和外观检查1、硬件表面无划伤痕迹，机柜标识及厂标；2、硬件配置及数量符合协议要求（基本供货清单）；3、接地系统设计、接地排；4、接线空间和接线端子。
查系统配置的输入点数和输出点数，实际使用的输入点数和输出点数、安装机架的可扩空间及端子排的余量输入输出通道的余量不得低于总输入输出通道数的10％～15％安装机架的可扩容量及端子排的余量应大于输入输出通道总数的l0％一15％二）系统软件配置及技术资料的验收1、系统的通讯协议已经完成；2、所有的模件有相应的说明书；3、所有的外配件有说明书；4、所有的模件、电源具有相应的合格证明（24V电源的滤波、防短路、过流保护等）、全套系统所需电源总容量要求，以及系统电源配置方式和要求说明；5、画面部分已经完成；画面布局、色调、对比度、显示分辨率；工艺流程图符合提供的图纸和修改意见，参数单位符合测量管理体系要求；主要操作成组符合工艺要求；连锁挂牌及电源指示设计符合规范和操作惯例；6、有详细的柜内布置图、端子排接线图、电源原理接线图；7、软件部分配置是完全，软件部分是否是正版，有没有杀毒软件应明确说明软件数量和载体符合要求8、上述软硬件应符合甲乙双方相关的协议要求及电力系统DCS控制系统安装、改造、调试的相关规定，同时确保下述各项验收合格9、控制系统应用手册，检修规程草稿，应急预案草稿（扬子等厂）；（三）报警、事故信号系统1、报警系统是否完全；（是否分级）2、有没有相应的声光语音报警，同时提供相应报警说明和版本样式（其最终版以调试结束后为准），以便验收。
3、SOE的记录是否正常，SOE的分辨率是否符合协议要求4、操作记录；5、相关记录保存时间和查询方式；6、确认报警和事故信号的方式及操作站的同步性（四）电源测试1、电压测量；（电压显示及切换接触器定值校验和整定记录）2、电源冗余测试（主回路选用）；3、电源切换时对计算器及控制系统的影响检查（可与系统测试同步）；4、非控制系统电源单独配电（风扇、照明）（五）控制系统基本性能测试1、操作员站或服务器的冗余切换试验（不少于5次）2、控制站控制器模件冗余切换试验（不少于10次）3、控制回路可靠性试验4、通信总线冗余切换试验（不少于10次）5、模件、控制系统及机柜供电冗余切换试验（停电恢复测试、不少于10次）6、容错性能试验7、模件热拔插试验（不少于5次，报警记录，相应）8、系统实时性测试（运算周期测试）9、系统响应时间的测试10、系统存储余量测试11、通信网络系统负荷率的测试12、抗干扰能力试验（不少于5次）（六）系统基本应用软件功能的测试1、系统组态和下载功能试验2、操柞员站入机接口功能试验（操作键盘非定义键）3、记录、报表、打印功能检查试验4、通信接口连接试验5、时钟同步精度的测试，各过程站输入同一开关量信号，时间误差应小于保证的站间时间分辨力。
七）数据采集系统的验收1、输出通道数据自保持功能测试2、输入参数二次计算功能测试（浮点数，显示精度）3、输入参数修正功能的检查4、超限诊断报警功能的检查5、输入过量程诊断功能检查6、输入信号短路诊断保护功能校准7、热电偶输入信号断偶诊断功能检查8、热电阻输入信号短路或断路诊断功能检查9、参数变化速率诊断保护功能检查10、输入信号断路诊断功能检查11、输入信号冗余功能检查12、输出模件的输出信号短路和断路诊断保护功能检查13、SOE记录和事故追忆系统14、历史数据存储和检索功能试验（趋势操作，统计分析，自定义）15、性能计算功能检查16、I/O信号处理精度检查测试（不少于50%，或见证全部）17、开关量信号正确性检查（八）DCS控制系统功能验收1、模拟量控制系统（修改量程和报警的可操作性，更换通道和增加卡件的可操作性；2、DCS逻辑控制系统（主要已提供逻辑，修改的快捷、安全性）（九）考核指标统计报表和实时数据统计功能的检查1、能正常自动打印报表；2、能按要求编制各种报表；3、自定义报表三、根据运行经验，特别列出以下本次验收重点注意事项：1、配置点数按协议点配置；2、控制器配2对；3、开关量为继电器无源接点；4、电动门辅机电源指示纳入DCS控制系统；5、系统电源及网络采用冗余配置（看电源开关）；6、不采用板载继电器，每一个数字量输出均配置继电器，继电器须带指示灯；（重点检查高压辅机的直流22021C继电器）7、每一只模块及元件要有空点，不可以布满；8、机柜内所有电源开关、继电器要有明确的中文标示；9、冗余的设备和同类的设备分开配置，（甲乙分离、串级分离，保护信号分离）；10、确定机柜布置图、卡件配置图和网络结构图；11、DCS控制系统画面上应该有防止误动措施；12、DCS系统能实现对其他控制系统和设备的通讯；（确定协议；含智能设备及设备管理系统）13、所有的DO都有继电器，并接线到端子排；14、DPU的负荷率的检查；（不少于5次）15、硬件出厂设备清单是否符合协议；16、柜内接线是否规范；17、每一个机柜有没有配置机柜顶灯（非强制）；，18、每一个机柜是没有温度信号；（风道设计、滤网提供备用）19、机柜温度信号、电源报警及其他应用IO点应不包括在设计的IO点内（；2021务器为双电源冗余型，服务器应有2只电源模块；21、在DPU切换过程中，数据切换是否正常；22、DPU重启时对系统有无影响；AO、DO是否变位或变化；23、DPU能否正常下装，下装过程中对控制系统有无影响。
当上位机死机时，DPU是否工作正常；在下装过程中及下装结束后DO、AO是否有变位或变化24、当DPU与前段通讯中断时，DPU的工作状态是否正常，当重新恢复时，各模块是否工作正常；控制系统有没影响AO、DO输出是否变位25、在DI更换过程中，DI的状态是否变化；相应的联锁保护是否动作；在更换DO、AO卡过程中，AO、DO是否能保持第二篇：DCS系统验收问题DCS系统验收问题一、系统硬件功能测试验收1.1概貌在开始测试之前，对系统的硬件和外围设备进行检查、确认，包括对下列系统部件进行外观检查和说明 • 控制器和I/O模件 • 工程师站及其外设 • 历史记录站及其外设 • 操作员站及其外设 • 网络交换机 • 系统电源及连接1．2 网络测试1．2．1 组态与布线1． 交换机设置：利用组态终端检查交换机的各端口设置是否符合设计要求 2． 交换机接线：检查各交换机的接线方式以及接线电缆的类型是否与设计图纸一致 3． 整个网络结构与组成：检查整个网络中各工作站、控制器与交换机的连接是否与设计图纸一致1．2．2 冗余切换功能检测1． 控制器端检测：拔下控制器上的网线，检查备用控制器是否切换至，注意切换时间。
2． 工作站端检测：拔下工作站一个端口的网线，检查工作站工作是否正常3． 交换机端检测：关掉交换机的电源，检查备用交换机是否切换至，注意切换时间、各控制器的切换情况1．2．3 网络状态监测与分析 1． 监视网络误码和网络各节点状态 2． 利用系统状态图检查整个网络的状态： A. 各节点的正常状态；B. 模拟网络故障，检查系统状态图反映是否正确1．3 控制器设置检查 1． 控制器组态：利用ADMINTOOL检查各控制器的设置,是否符合实际要求（硬件地址、网络地址、空间分配、控制区）2． 制器冗余切换检测：模拟控制器的处理器故障，观察备用处理器的切换时间和状态3． 控制器性能检测：利用CONTROLLER DIAGNOSTICS 记录各控制器的空间、内存的消耗（平均值、峰值）1．4 控制设备电源检查及切换测试关掉一侧电源，观察另一测的电源切换是否顺利，注意是否切换延时时间和对系统的影响从以下几点测试电源切换： 1． 控制器侧 2． 工程师站侧 3． 交换机侧1．5 工作站 1.5.1 Westation功能1． 重新启动工作站检查开机信息中有无错误信息出现，检查相应的配置是否正确工程师站还要确认Admin的登陆密码。
2． 在启动过程中检查主机电源、风扇工作是否正常，确认各项指示灯显示正常，风扇工作无异音3． 检查显示器各项调节功能，检查键盘是否工作正常，检查三键鼠标的各键功能完好 4． 检查工作站显示器各项调节功能5． 启动结束后察看一般信息显示窗口中有无不正常的错误或者注意 6． 打开操作员站面板上的不同图标检查操作员站上图标的各种功能是否完备 7． 检查操作员站桌面右键快捷菜单功能是否设置正确,确认没有超出范围的功能 8． 检查工作站软驱功能，拷贝某一个文件到一张新软盘中 9． 工程师站：检查工程师站光驱、磁带机是否正常1.5.2 菜单系统1． 打开 Data Analysis and Maintenance , 检查进入菜单的方法 2． 使用点菜单（Point Information）检查下列处理过程点的功能：a． 操作员站中点信息（Information）：检查点信息中有无超出范围的功能被启用（点值一栏中的扫描功能一设置为不可操作）b． 点时实趋势（Mini Trend）：建立多点的实时趋势，更改不同时间段设置，检查趋势显示是否正常c． 点的历史趋势,建立多个历史点的历史趋势，改变时间段，检查趋势显示是否正确。
1.6 点的相关功能下列的测试步骤、测试在不同情况下的点的一些功能1.6.1 点的信息1． 打开Point Information 图标、并输入一个模拟量点名 2． 模拟量点强制改变数据：(工程师站) a． 停止数据采样（Scan Off） b． 关闭越限检查 c． 强制手动输入一个值d． 修改该点的高低限值，然后察看该点是否报警或变坏点3． 打开Point Information 图标、并输入一个数字量点名 4． 数字量点强制改变数据：(工程师站) a． 停止采样 b． 关闭越限检查 c． 强制手动输入一个值d． 改变多个参数后用Reset按钮，恢复到改变前的值 5． 检查点的安全级别设置是否正确1.6.2 点的查询1． 按以上步骤，对多个点进行采样停止，关闭越限检查在操作员站上，从主菜单系统进入点查询窗口2． 用 properties 窗口选择查询的特。
