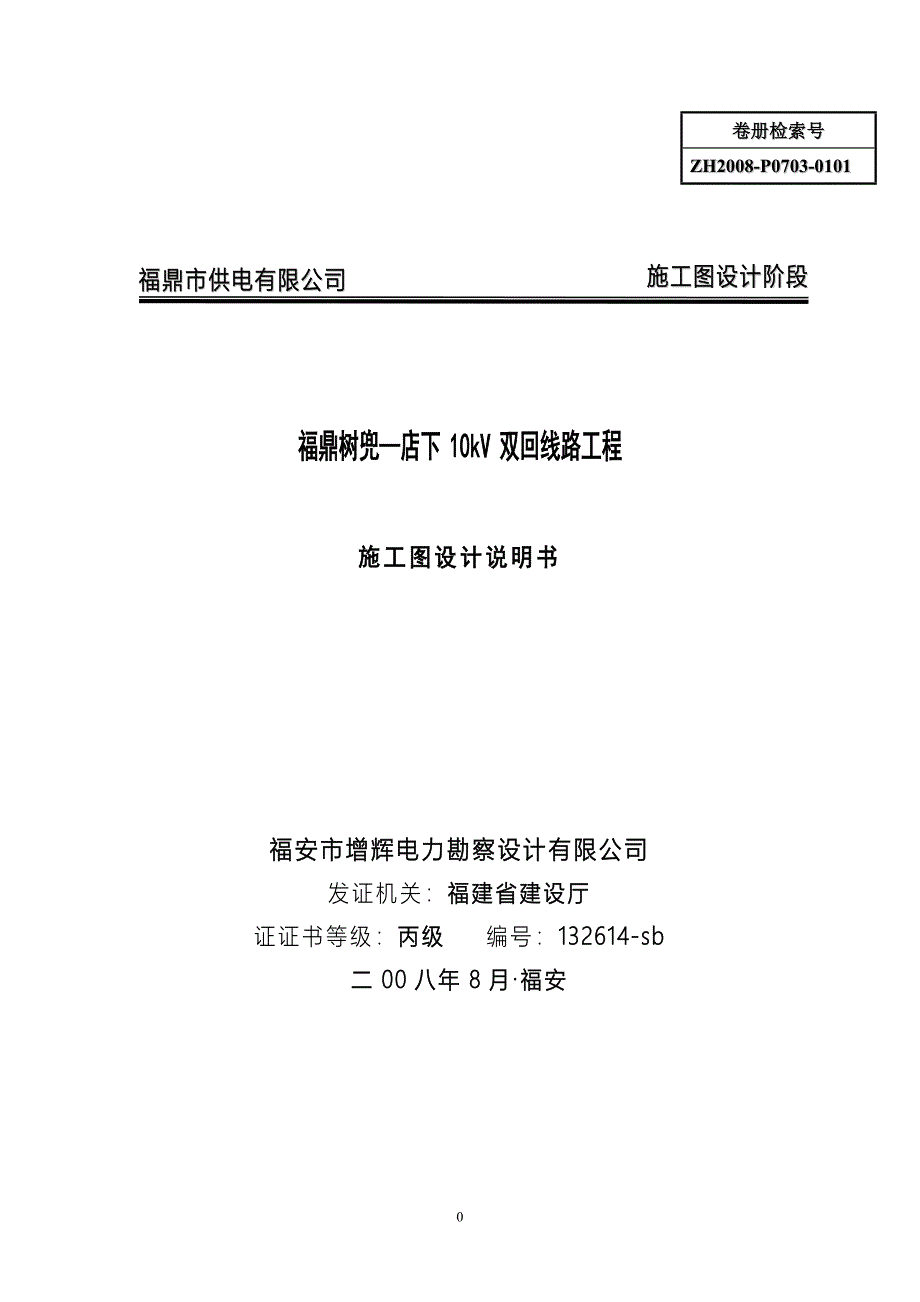

卷册检索号ZH2008-P0703-0101施工图设计阶段福鼎市供电有限公司 福鼎树兜—店下10kV双回线路工程施工图设计说明书福安市增辉电力勘察设计有限公司发证机关：福建省建设厅证证书等级：丙级 编号：132614-sb二00八年8月·福安施图设计说明书目录1、 总述1.1 设计依据1.2 建设规模和设计范围1.3 建设单位、施工单位和建设期限1.4 主要技术经济特性2、 线路路径2．1 概况3、 机电部分3.1 设计气象条件3.2 导线的选择3.3 绝缘配合与绝缘子的选择3.4 防雷与接地3.5 金具3.6 导线对地和交叉跨越距离4、 机电部分4.1 杆塔4.2 基础5、 附属设施6、 备注事项7、 施工部分1． 总 述1.1 设计依据福鼎市供电有限公司“关于树兜—水井头10kV线路工程”设计的委托函和“技术服务合同书”1.2 建设规模和设计范围本工程为新建双回路10kV架空绝缘线路工程，线路沿树兜变东西走向经原店下10kv线与原线路连接本工程大部分是田地地带，靠近公路边，交通非常方便为本工程施工提供了很好条件线路全长约5.8公里。
设计范围包括线路的本体设计、工程预算，同时将运行维护的辅助设施费用列入工程预算，由本工程建设单位自行建设对本工程所涉及的路径走廊、交叉跨越及周围有关设施的关系等有关协议事项均由本工程建设单位负责办理1.3 建设单位、施工单位及建设期限建设单位：福鼎市供电有限公司施工单位：待定建设期限：3个月1.4 主要技术经济特性1.4.1 主要技术特性回路名称福鼎树兜—店下10kV双回线路工程线路电压10kV回 路 数双回路线路长度6.2km设计气象条件大风为35m/s，复冰为5mm导 线JKLGYJ-240 绝缘子型号PS-15/3，XP-7C型工程地形水田交通条件交通便利1.4.2 工程造价和材料耗用指标（见预算书）序号项 目数 值单 位1线路综合投资（动态,不含间隔费用）万元2线路本体综合投资（不含间隔费用）万元3线路综合造价指标（动态,不含间隔费用）万元/km4线路本体造价指标（不含间隔费用）万元/km5导线耗用指标吨/km6地线耗用指标吨/km7钢材耗用指标吨/km8水泥耗用指标吨/km9绝缘子耗用指标片/km10防振锤个/km2．线路路径2.1 概况本工程为新建双回路10kV架空绝缘线路工程，线路沿树兜变东西走向，经原店下10kv线中间经过水田向亥窑村口公路边，左转线路向店下公路，并跨越至坡顶寺庙后，向下厝至坑门寺田堘里至后埕连续左转向山仔里磨石山大角右转向店下镇公路环岛与原线路连接。
本工程路径为低山、田地，靠近公路边，交通非常方便为本工程施工提供了很好条件线路全长约6.2公里本工程跨越10kv线路低压线和通讯光缆多次3．机电部分3.1 设计气象条件设计气象条件是影响工程投资的重要因素之一，本工程线路地处沿海地区，受沿海季风影响相当严重根据原线路和相邻线路所选的气象条件和长期运行的经验，选择气象条件列表如下：气象条件项目温度（℃）风速（m/s）覆冰（mm）最高气温4000最低气温-1000最大覆冰-5105年平均气温2000最大风速10350内部过电压20180大气过电压（有风）15150大气过电压（无风）1500安装情况0100事 故000年平均雷电率60日/年3.2 导线的选择本工程选用铝芯交联聚乙烯架空绝缘电缆，型号为JKLYJ-240，其物理特性如下物理特性 型号JKLGYJ-240 计算外径28．0拉断力75620弹性系数N/mm2线膨胀系数1/℃单位质量（KG/KM）1286计算截面（mm2）10/2-500/653.3 绝缘配合与绝缘子的选择本工程线路地形以平地为主，绝缘水平的配合主要是根据操作过电压、雷电过电压、沿线污区分布情况来决定根据本线路周边环境情况，福建省电力污区分布图。
本工程线路处于浅绿和深绿交界处，按深绿其泄露比距为3.0cm/kV根据各种工况荷载计算，本工程线路直线杆选用PS-15/3针式绝缘子，并配绝缘扎线（2 米/卷），耐张绝缘子串采用2片XP-7C组装成串(见图YJ-NZ-01)3.3.1绝缘子及金具的机械强度安全系数绝缘子的类型安全系数运行工况断线工况悬式绝缘子2.71.8针式绝缘子2.51.53.3.2绝缘子机电特性及结构尺寸污区等级绝缘子型号主要尺寸机电特性高度（mm）盘径(mm)泄露距离(mm)工频1分钟耐受电压(kV)雷电冲击耐受电压(kV)额定机电破坏负荷(kN)Ⅰ级区XP-7C1462553004010070PS-15/3264120300571053.4 防雷与接地本工程线路线路所经地区年平均雷暴日为60日，设计电缆上杆用氧化锌避雷器（YH5WS-17/50），拔梢杆不接地钢管杆采用角钢垂直接地(见10J0-01A)；接地体采用Φ10圆钢,接地电阻不超过10欧姆，山地及公路埋深0.6M，水田埋深至0.8M接地体不应与底下燃气管、送水管接触接地引下线采用Φ12圆钢并热镀锌防腐，接地电阻不应超过30欧姆3.5 金具本工程金具采用电力工业部一九九七年修订《电力金具产品样本》中的电力金具。
本工程使用耐张线夹NEL-3型，并且配备耐张线夹罩NEL-240、双联碗头罩WS-7Z及悬式绝缘罩PXP（见图JY-NZ-1）；接续管选用JY-240 ，并配接续管罩JY-240在#1和#82上配接地线夹JDH-20C各6只，作电力线路的检修施工时临时验电和接地接口之用3.6 导线对地和交叉跨越距离根据设计技术规程规定，本工程非居民区对地距离取5.5M,居民区对地距离取6.5M本工程与公路、河流及各架空线路交叉距离均按《架空绝缘配电线路设计技术规程》（DL/T 601-1996）设计技术规定取值4．杆塔与基础4.1 杆塔本工程线路为双回绝缘240mm2导线，双杆及单杆三角排列架设；本工程主要选用预应力锥形水泥杆Φ190*12、Φ190*15、Φ230*1504.2 基础本工程沿预应力水泥杆Φ190*12基础埋深2.0M，Φ190*15、Φ230*150基础埋深2.5M ，钢管杆基础采用现浇钢筋混凝土基础（见图GJC-01），其中地脚螺栓型号及数量待钢管杆确定后在定本工程基础施工时如遇流沙、淤泥等不良地质变化应及时与设计单位联系本工程杆塔与基础设计依据：1、《架空送电线路杆塔结构设计技术规定》 SDGJ94-902、《送电线路基础设计技术规定》 SDGJ62-845.附属设施线路建成后，运行维护及杆塔的醒目标志等由运行单位（福鼎市供电公司）负责实施。
6．备注事项建设单位设计委托为本工程线路干线部分，本线路电源连接线路分支等不在本设计范围内本工程预留有电缆抱箍7.施工部分7.1 施工要求：本工程线路除按有关规定要求施工外，要求：7.1.1 工地运输：水泥杆、底拉盘应按规定要求装卸、搬运，起运前应严格验收，免至杆位后发现不合格，造成不必要的损失以7.1.2 由于本工程沿公路立杆，基础及接地施工时应避开自来水管、下水井、电信电缆及通信电缆井等，以免造成不必要的麻烦7.1.3 底拉盘埋深以盘面计算深度，按底拉盘中心线两侧实土计算，拉棒出土应对准相应的拉线挂点，拉棒出土角应与拉线保护一致，不允许人为压弯拉棒，拉棒头必须露出土面杆坑、拉线坑、接地沟回填应分层夯实拉地沟应逐级做好排水防护，以免被雨水冲刷7.1.4 山地杆位上方应挖排水沟，并注意排水方向，确保杆位及附近不受冲刷7.1.5 杆位上方危石应处理，以免滚落，影响杆塔安全7.1.6 排杆、焊杆：虽然有关施工规定对这方面都作出严格要求，但在以前的线路施工中，都发现不同程度的焊接弯曲和咬边现象，因此需要引起特别的重视7.1.7 砼杆拉线NVTF5退型线串，安装时应用专业工具7.1.8 放紧线防止电线打纽、金钩和损伤是放紧线最基本的要求。
7.1.9 施工安全：要求施工单位严格按照有关规定要求外，应做好相应的安全措施7.1.10 线路复测分坑时，如遇见与设计不符之处，请及时与设计单位联系7.1.11 本工程树兜变出线采用交联电缆，所内顺电缆沟敷设，所外埋管敷设利用电力波纹管25-30m处电缆助推井，穿越公路段用镀锌钢管，同时两侧设助推井，终端杆下设电缆段余线盘缆处直埋。
