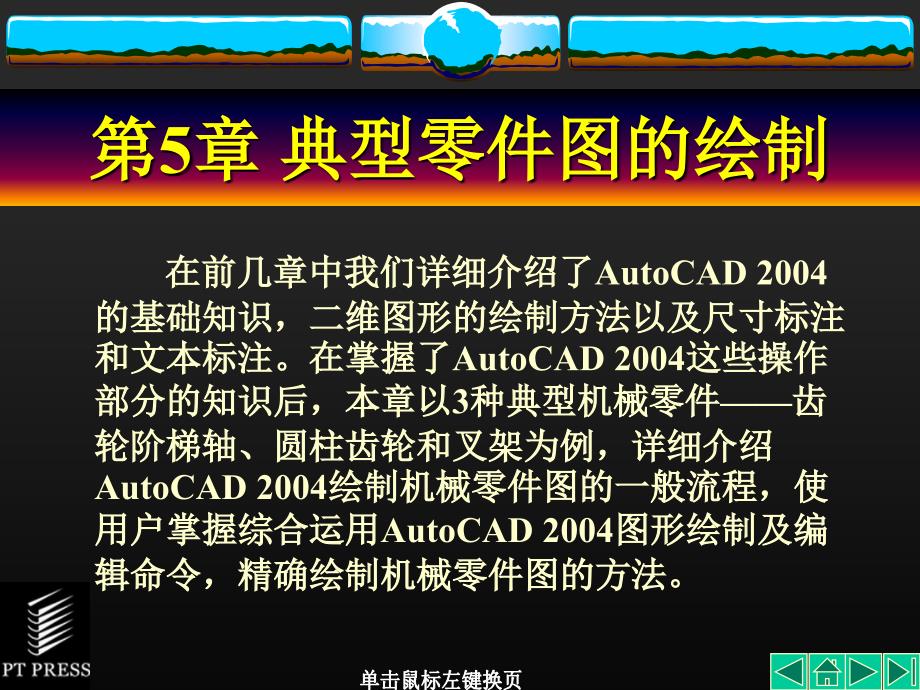

第5章 典型零件图的绘制,在前几章中我们详细介绍了AutoCAD 2004的基础知识，二维图形的绘制方法以及尺寸标注和文本标注在掌握了AutoCAD 2004这些操作部分的知识后，本章以3种典型机械零件——齿轮阶梯轴、圆柱齿轮和叉架为例，详细介绍AutoCAD 2004绘制机械零件图的一般流程，使用户掌握综合运用AutoCAD 2004图形绘制及编辑命令，精确绘制机械零件图的方法5.1 零件图绘制的基本步骤 5.2 轴类零件图的绘制 5.3 盘盖类零件图的绘制 5.4 叉架类零件图的绘制 （无）,5.1 零件图绘制的基本步骤,在用户使用AutoCAD 2004绘制工程图时，仅仅掌握绘图命令是远远不够的，要做到能够高效精确地绘图，还必须掌握计算机绘图的基本步骤，下面将阐述AutoCAD 2004绘图的一般操作流程1．设置绘图环境 2．绘制图形 3．图形编辑修改 4．绘制剖面线 5．尺寸标注和其他标注,5.2 轴类零件图的绘制,图5-1所示的圆柱齿轮轴是一个典型的轴类零件，一般只需用一个轴向主视图和若干个剖视图，就可以完整地表达下面以该齿轮轴为例，讲解轴类零件图的绘制方法图5-1 圆柱齿轮轴,1．绘图环境的设置 根据图形大小，可以选用A3图幅按1：1的比例输出图纸，或选用A4图幅以1：2的比例输出。
为让初学者更多地了解AutoCAD 2004的操作命令，下面采用默认设置启动、手动操作来完成绘图环境的设置1）图形界限设置 选择“格式”→“图形界限”命令，命令窗口提示“重新设置模型空间界限”，并给出左下角点坐标“0，0”，单击鼠标左键接受同样接受系统给出的右上角点坐标“420，297”，完成A3图幅的图形界限设置按下状态栏中的“栅格”按钮，图形界限范围以网格点显示2）图层设置 机械零件图一般需要用到轮廓粗实线、剖视分界线、剖面线和中心线4种图元，故首先创建4个用于放置这些不同图元的图层 选择“格式”→“图层…”命令，在如图1-4所示的“图层特性管理器”对话框中，按1.2.3节介绍的方法完成图层设置3）线型比例设置 选择“格式”→“线型…”命令，打开“线型管理器”对话框，再单击其中的“显示细节”按钮，对话框显示如图5-2所示图5-2 线型比例设置,2．中心线的绘制 单击“对象特性”工具条上的图层名称下拉列表框，将中心线图层设置为当前图层 单击“直线”按钮，并在绘图区的合适位置单击确定中心线的第一点按下状态栏的“正交”按钮，移动光标使直线呈水平状态，在命令行输入260，并单击鼠标右键完成第一条中心线的绘制。
单击“偏移”按钮，输入34.732，拾取刚才绘制的中心线，在中心线的上方单击鼠标左键完成中心线的偏移再次拾取中心线，并在中心线下方单击鼠标左键，完成两条齿轮分度圆中心线的绘制 选择“工具”→“移动UCS”命令，利用“对象捕捉”拾取中心的左端点，完成用户坐标系的创建，如图5-3所示图5-3 中心线绘制,,3．主动轴上半部外轮廓绘制 将“轮廓线”图层置为当前单击“直线”按钮，命令窗口提示：“_line指定第一点：”输入0，0按下状态栏上的“正交”按钮，向上移动光标，输入20；向右移动光标，输入45；向上移动光标，输入5；向右移动光标，输入20；,向上移动光标，输入11.558；向右移动光标，输入70；向下移动光标，输入6.558；向右移动光标，输入44；向下移动光标，输入5；向右移动光标，输入32；向下移动光标，输入5；向右移动光标，输入45；向下移动光标，输入20，完成主动轴上半部外轮廓的绘制，如图5-4所示图5-4 主动轴上半部外轮廓绘制,,4．倒角与圆角处理 单击“倒角”按钮，命令窗口提示：“（“修剪”模式）当前倒角距离 1 = 0.0000，距离 2 = 0.0000 单击“圆角”按钮，命令窗口提示：“当前模式: 模式 = 修剪，半径 = 10.0000,5．完成主动轴绘制 单击“镜像”按钮，拾取前面所绘制的全部粗实线。
提示指定镜像线时，拾取中心线的左右两端点当命令行提示“是否删除源对象？[是(Y)/否(N)] :”时，接受缺省选项“N”，完成线段的镜像拷贝，完成主动轴外轮廓，如图5-5所示图5-5 主动轴外轮廓绘制,图中还缺少许多线段，需用直线命令补齐单击“直线”按钮，按下状态栏中的“对象捕捉”按钮拾取端点①和②，完成主动轴中间缺少线段的绘制重复操作补齐所有线段，如图5-6所示图5-6 主动轴轮廓及键槽绘制,6．键槽绘制 选择“工具”→“移动UCS”命令，按下“对象捕捉”按钮，拾取图5-6中①所指的轮廓线和中心线相交点，完成新的用户坐标系的创建将中心线图层置为当前，单击“直线”按钮，输入坐标值9，−10向上移动光标，输入20，完成键槽左侧中心线的绘制单击“偏移”按钮，输入距离24，再拾取刚绘制的中心线，完成键槽右侧中心线的绘制 将轮廓线图层置为当前，单击“圆”按钮，按下“对象捕捉”按钮，分别拾取左右两侧键槽中心线与轴线交点为圆，完成两个φ14圆的绘制单击“直线”按钮，拾取两圆的象限点，完成两直线的绘制 单击“修剪”按钮，拾取两个φ14圆和两条与之相切的直线，单击鼠标右键结束对象选择单击两圆内侧将之删除。
再单击鼠标右键并确认，完成键槽绘制，如图5-6所示7．中心孔绘制 将用户坐标原点移动到主动轴右端与轴线的交点处单击“直线”按钮，输入−12.5，0向上移动光标，输入1.5；向右移动光标，输入4，再输入@1030，完成中心线小圆锥轮廓线的绘制，与倒角线相交于图5-7中的①点图5-7 中心孔草绘,拾取①点，输入@10＜60，完成中心线大圆锥轮廓线的绘制重复直线命令，拾取图5-7中的②点，输入@5＜−120，完成钻孔轮廓线的绘制 利用镜像、直线和修剪命令，完成中心孔的绘制因为中心孔必须经剖视才可见，所以需绘制分界线将分界线图层置为当前，单击“样条曲线”按钮，通过拾取几个控制点完成样条曲线绘制再用修剪命令删除多余线段，如图5-8所示图5-8 中心孔及分界线,8．绘制斜齿示意线 单击“直线”按钮，AutoCAD提示“指定第一点”，拾取图5-9中的A点，再输入@50＜171.9，单击结束斜线绘制 单击“延伸”按钮，拾取刚绘制的斜线以及左侧的倒角投影线，单击结束拾取当命令窗口提示“选择要延伸的对象”时，拾取斜线，将斜线延伸到位，如图5-9所示9．绘制齿根轮廓线及局部剖视分界线 齿轮模数为1.75，则齿顶圆与齿根圆的尺寸差为3.9375。
单击“偏移 ”按钮，输入距离3.9375，拾取齿顶圆投影轮廓线，再向下移动光标并单击鼠标左键，结束线段绘制利用延伸功能，将该线段延伸到齿轮端面将分界线图层置为当前，单击“样条曲线”按钮，拾取若干个控制点完成样条曲线绘制 单击“修剪”按钮，拾取分界线、两齿轮倒角投影线和两端面投影线单击结束拾取，再单击多余线段，完成齿轮局部剖视图绘制，如图5-9所示图5-9 齿根投影线及局部剖视分界线,10．键槽剖面图 键槽剖面图是相对分离的一个视图，重新将中心线图层置为当前，使用直线命令完成中心线的绘制该中心线水平方向应保证与轴线水平对齐 将轮廓线图层置为当前单击“圆”按钮，按下“对象捕捉”按钮拾取中心线交点为圆点，输入直径60，单击完成圆的绘制单击“直线”按钮，按下“对象追踪”按钮提示指定第一点时，将光标移向键槽圆弧与直线相交处，再向右移动，直到出现交点时单击鼠标左键，如图5-10所示 将用户坐标系的原点移动到两中心线的交点单击“直线”按钮，输入22，7向下移动光标，输入14，再向右移动光标直到超出圆轮廓线图5-10 对象追踪,单击“修剪”按钮，拾取刚才绘制的几条线和圆，单击结束拾取删除多余的线段，完成键槽剖面图的绘制，如图5-11所示。
图5-11 剖面图,11．调整中心线长度 图中中心线的长度不符合国标的要求，用户可以使用多种方法进行调整，此处使用“延伸”命令进行调整启动命令后，当命令窗口出现“选择对象或 [增量(DE)/百分数(P)/全部(T)/动态(DY)]: ”时，输入关键字母dy提示“选择要修改的对象或 [放弃(U)]:”时，依次拾取各中心线端点，移动光标直到长度合适注意，此时应保证“正交”和“对象捕捉”按钮为弹起状态 经过调整后，就完成了齿轮轴视图的绘制，如图5-12所示图5-12 齿轮轴视图,5.3 盘盖类零件图的绘制,1．设置对象捕捉 2．基准线绘制 3．绘制左视图中的各圆 4．左视图中轮毂槽的绘制 5．绘制主视图上半部分 6．主视图下半部分绘制,5.4 叉架类零件图的绘制,。
