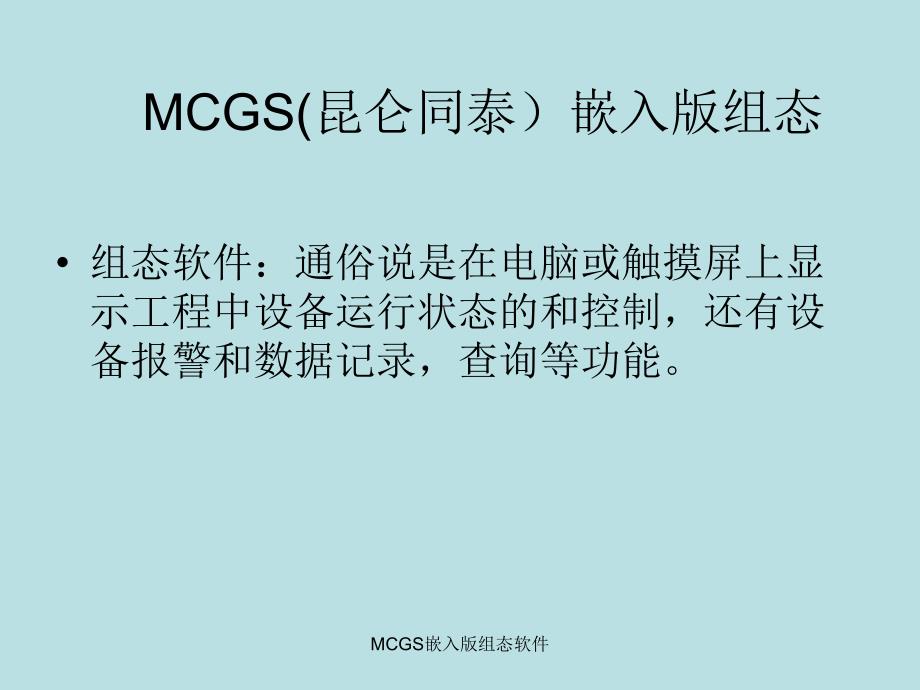

MCGS(昆仑同泰）嵌入版组态•组态软件：通俗说是在电脑或触摸屏上显示工程中设备运行状态的和控制，还有设备报警和数据记录，查询等功能MCGS嵌入版组态软件 MCGS嵌入版组态软件 一一.创建工程创建工程 1.鼠标单击文件菜单中“新建工程”选项，自动生成新建工程，默认的工程名为：“新建工程X.MCE”2.选择文件菜单中的“工程另存为”菜单项，弹出文件保存窗口 在文件名一栏内输入“水位控制系统”，点击“保存”按钮，工程创建完毕 MCGS嵌入版组态软件 二二.制作工程画面制作工程画面 2.1 建立画面建立画面[1] 在“用户窗口”中单击“新建窗口”按钮，建立“窗口0”[2] 选中“窗口0”，单击“窗口属性”，进入“用户窗口属性设置”将窗口名称改为：水位控制；窗口标题改为：水位控制 [3] 将该窗口设置为设置为启动窗口 MCGS嵌入版组态软件 2.2编辑画面编辑画面选中“水位控制”窗口图标，单击“动画组态”，进入动画组态窗口，开始编辑画面MCGS嵌入版组态软件 2.3制作文字框图制作文字框图[1] 单击工具条中的“工具箱”按钮，打开绘图工具箱MCGS嵌入版组态软件 [2] 选择“工具箱”内的“标签”按钮 .在适当位置输入 “水位控制系统演示工程”。
[3] 选中文字框，右键属性作图中设置[4] 点击工具条上的（字符字体）按钮，设置文字字体为：宋体；字型为：粗体；大小为：26； MCGS嵌入版组态软件 2.4制作水箱制作水箱[1] 击绘图工具箱中的（插入元件）图标 [2] 从“储藏罐”类中选取罐17、罐53 从“阀”和“泵”类中分别选取2个阀（阀58、阀44）、1个泵（泵38）MCGS嵌入版组态软件 [4] 将储藏罐、阀、泵调整为适当大小，放到适当位置 MCGS嵌入版组态软件 [5] 选中工具箱内的流动块动画构件图标，生成流动块 [6] 分别对阀，罐进行文字注释依次为：水泵、水罐1、调节阀、水罐2、出水阀 .[7] 选择“文件”菜单中的“保存窗口”选项，保存画面 MCGS嵌入版组态软件 三三.定义数据对象定义数据对象 数据对象是构成实时数据库的基本单元，建立实时数据库的过程也就是定义数据对象的过程 MCGS嵌入版组态软件 [1] 单击工作台中的“实时数据库”窗口标签，进入实时数据库窗口；[2] 单击“新增对象” 按钮，在窗口的数据对象列表中，增加新的数据对象 MCGS嵌入版组态软件 [3] 双击新建的对象,将对象名称改为：水泵；对象类型选择：开关型；在对象内容注释输入框内输入：“控制水泵启动、停止的变量”，单击“确认”。
[4] 按照此步骤，根据上面列表，设置其他9个数据对象MCGS嵌入版组态软件 [5] 在数据对象列表中，双击“液位组”，打开“数据对象属性设置” 窗口[6] 选择“组对象成员”标签，点击“增加”按钮，将数据对象“液位1” “液位2”被添加到右边的“组对象成员列表”中[7] 单击“存盘属性”标签，选择：定时存盘，存盘周期设为：5秒 MCGS嵌入版组态软件 四动画连接动画连接 4.1水位升降效果水位升降效果[1] 在用户窗口中，双击水罐1，弹出单元属性设置窗口，单击“动画连接”标签 [2] 选中折线，在右端出现 〉， 单击〉进入动画组态属性设置窗口 [3] 设置： 表达式：液位1； 最大变化百分比对应的表达式的值：10；MCGS嵌入版组态软件 同理设置水罐2设置： 表达式：液位2； 最大变化百分比对应的表达式的值：6；MCGS嵌入版组态软件 4.2水泵、阀门的启停水泵、阀门的启停[1] 双击水泵，弹出单元属性设置窗口[2] 在数据对象和动画连接里将对应的数据对象和连接表达式设置为“水泵” 同上设置调节阀和出水阀的启停效果。
MCGS嵌入版组态软件 4.3水流效果水流效果[1] 双击水泵右侧的流动块，在流动属性页中，进行如下设置： 表达式：水泵=1；选择当表达式非零时，流块开始流动 [2] 水罐1右侧流动块及水罐2右侧流动块的制作方法与此相同，只需将表达式相应改为：调节阀=1，出水阀=1即可 MCGS嵌入版组态软件 4.4利用滑动输入器控制水位利用滑动输入器控制水位[1] 选中“工具箱”中的滑动输入器图标调整滑动块到适当的位置 [2] 双击滑动输入器构件，进入属性设置窗口按照下面的值设置各个参数 ：“基本属性”页中，滑块指向：指向左（上）；“刻度与标注属性”页中，“主划线数目”：5； “操作属性”页中，对应数据对象名称：液位1；滑块在最右（下）边时对应的值：10；[3] 合适位置输入文字：水罐1输入 [4] 按照上述方法设置水罐2水位控制滑块，参数设置为： “基本属性”页中，滑块指向：指向左（上）； “操作属性”页中，对应数据对象名称：液位2；滑块在最右（下）边时对应的值：6；合适位置输入文字：水罐2输入MCGS嵌入版组态软件 [5] 点击工具箱中的常用图符按钮，打开常用图符工具箱 ，[6] 选择其中的凹槽平面按钮，拖动鼠标绘制一个凹槽平面，恰好将两个滑动块及标签全部覆盖。
[7] 选中该平面，点击编辑条中“置于最后面”按钮MCGS嵌入版组态软件 4.5 水量显示水量显示[1] 绘制水量输出1标签.[2] 单击“显示输出”标签，设置显示输出属性参数设置如下： 表达式：液位1；输出值类型：数值量输出； 整数位数：0；小数位数：1 MCGS嵌入版组态软件 五.设备连接[1] 在“设备窗口”中双击“设备窗口”图标进入 .[2] 右键点击设备工具箱[3] 点击设备管理[4] 在可选设备列表中，双击“通用设备”双击“模拟数据设备”，在下方出现模拟设备图标 选定设备列表中的“模拟设备”，单击“确认”，“模拟设备”即被添加到“设备工具箱”中 MCGS嵌入版组态软件 [5] 双击“设备工具箱”中的“模拟设备”，模拟设备被添加到设备组态窗口中 [6] 双击“设备0-[模拟设备]”，进入模拟设备属性设置窗口；[7] 选中通道0对应数据对象输入框，输入“液位1”；选中通道2对应数据对象输入框，输入“液位2”； MCGS嵌入版组态软件 六.编写控制流程编写控制流程[1] 在“运行策略”中，双击“循环策略”进入策略组态窗口。
[2] 双击图标进入“策略属性设置”，将：循环时间设为：200ms，按“确认” MCGS嵌入版组态软件 [3] 右键选 新增策略行 ，增加一策略行 [4] 右键选 策略工具箱单击“策略工具箱”中的“脚本程序”，将鼠标指针移到策略块图标上，单击鼠标左键，添加脚本程序构件 MCGS嵌入版组态软件 [5] 双击进入脚本程序编辑环境，输入图中的程序： MCGS嵌入版组态软件 七七 报警显示报警显示7.1定义报警定义报警[1] 进入实时数据库，双击数据对象“液位1” [2] 选中“报警属性”标签选中“允许进行报警处理”[3]选中报警设置域中的“下限报警”，报警值设为：2；报警注释输入：“水罐1没水了！” [4]在“存盘属性”中选中“自动保存产生的报警信息” [5]同理设置“液位2”的报警属性需要改动的设置为：下限报警：报警值设为：1.5；报警注释输入：“水罐2没水了！”；上限报警：报警值设为：4；报警注释输入：“水罐2的水已达上限值！”MCGS嵌入版组态软件 [1] 选取“工具箱”中的“报警显示”构件 ，将构件放置适当位[2] 双击该构件，在在基本属性页中，将：对应的数据对象的名称设为：液位组；最大记录次数设为：6。
7.2制作报警显示画面制作报警显示画面MCGS嵌入版组态软件 [1] 按照上图制作4个标签 （液位1，液位2，上限，下限）[2] 选中“工具箱”中的“输入框”构件，拖动鼠标，绘制4个输入框 7.3修改报警限值修改报警限值MCGS嵌入版组态软件 [3]双击图标，进行属性设置4个输入框具体设置如上表 [4] 绘制凹槽平面的方法，制作一平面区域，将4个输入框及标签包围起来 MCGS嵌入版组态软件 7.4编写控制流程编写控制流程[1]在脚本程序中增加以下语句： !SetAlmValue(液位1,液位1上限,3)!SetAlmValue(液位1,液位1下限,2)!SetAlmValue(液位2,液位2上限,3)!SetAlmValue(液位2,液位2下限,2)来设置液面1和2的上下限报警MCGS嵌入版组态软件 7.5报警提示按钮报警提示按钮[1] 单击“工具箱”中的“插入元件” 图标，进入“对象元件库管理” [2] 从“指示灯”类中选取2个指示灯，放置在适当位置 MCGS嵌入版组态软件 [3] 单击，进入动画组态属性设置窗口设置： 表达式：液位1>=液位1上限 or 液位1<=液位1下限；[4] 按照上面的步骤设置，作如下设置： 表达式：液位2>=液位2上限 or 液位2<=液位2下限；MCGS嵌入版组态软件 八报表输出报表输出8.1实时报表实时报表[1] 在“用户窗口”中，新建一个窗口，窗口名称为“数据显示”。
[2] 双击“数据显示”窗口，进入动画组态使用“标签” ，[3] 制作一个标题：水位控制系统数据显示；2个注释：实时数据、历史数据 MCGS嵌入版组态软件 [4] 选取“工具箱”中的“自由表格”图标，在桌面适当位置，绘制一个表格 [5] 双击表格进入编辑状态，点击鼠标右键，建立个2列5行的表格 [6] A列的五个单元格中分别输入：液位1、液位2、水泵、调节阀、出水阀； B列的五个单元格中均输入：1|0 MCGS嵌入版组态软件 [1] 在B列中，选中液位1对应的单元格，单击右键从弹出的下拉菜单中选取“连接”项. [5] 弹出数据对象列表，双击数据对象“液位1”，B列1行单元格所显示的数值即为“液位1”的数据 [6] 按照上述操作，将B列的2、3、4、5行分别与数据对象：液位2、水泵、调节阀、出水阀建立连接 MCGS嵌入版组态软件 [7] 进入“水位控制窗口”中，增加一名为“数据显示”的按钮，在操作属性页选中“打开用户窗口”从下拉菜单中选中：数据显示 MCGS嵌入版组态软件 8.2历史报表历史报表[1] 在“数据显示”组态窗口中，选取“工具箱”中的“历史表格”构件，在适当位置绘制一历史表格。
[2] 双击历史表格进入编辑状态， 编制一个3列5行的表格列表头，分别为：采集时间、液位1、液位2；数值输出格式，均为：1|0 MCGS嵌入版组态软件 [3] 选中R2、R3、R4、R5，单击右键，选择“连接”选项 [4]双击该区域，弹出数据库连接设置对话框，具体设置如图： MCGS嵌入版组态软件 九曲线显示9.1实时曲线实时曲线[1] 在“数据显示”窗口中，使用标签构件在实时报表下方制作一个标签，输入文字：实时曲线 [2]在标签下方，使用“工具箱”中的“实时曲线” 构件，按照上面图示设置绘制一个合适大小的实时曲线MCGS嵌入版组态软件 9.2历史曲线历史曲线[1] 在“数据显示”窗口中，使用标签构件在历史报表下方制作一个标签，输入文字：历史曲线 [2]在标签下方，使用“工具箱”中的“历史曲线” 构件，按照上面图示设置绘制一个合适大小的历史曲线MCGS嵌入版组态软件 十安全机制安全机制 保护工程文件保护工程文件为了保护工程开发人员的劳动成果和利益，MCGS嵌入版组态软件提供了工程运行“安全性”保护措施。
MCGS嵌入版组态软件 操作权限管理操作权限管理[1] 进入水位控制窗口，双击水罐1对应的滑动输入器，进入滑动输入器构件属性设置对话框[2] 点击下部的“权限”按钮，进入用户权限设置对话框[3] 选中“操作员组”，确认，退出MCGS嵌入版组态软件 此课件下载可自行编辑修改，供参考！此课件下载可自行编辑修改，供参考！感谢你的支持，我们会努力做得更好！感谢你的支持，我们会努力做得更好！ 。
