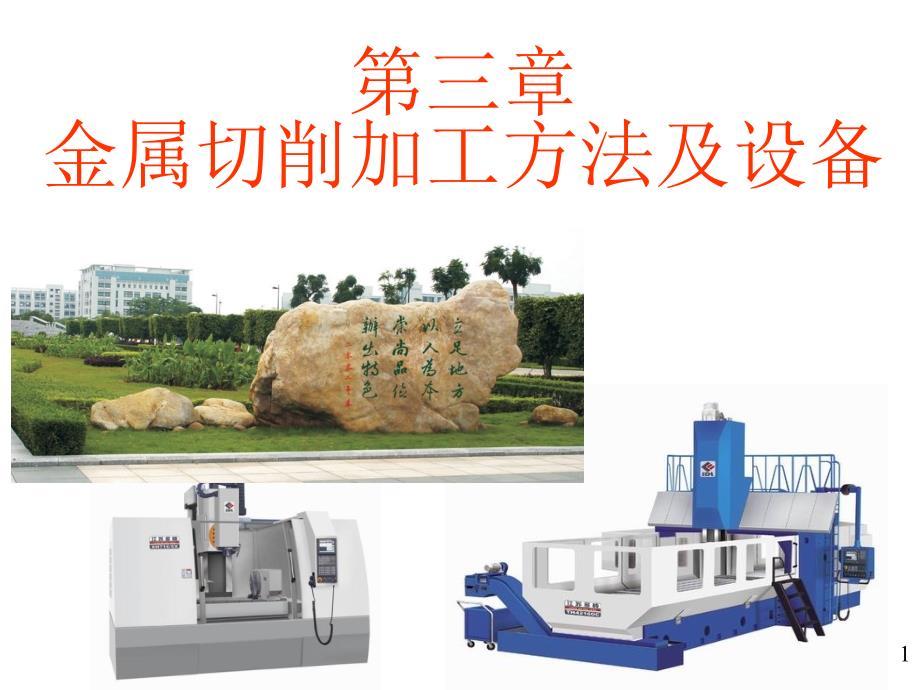

机,械,制,造,技,术,第,三,章,金,属,切,削,加,工,*,第三章,金属切削加工方法及设备,1,本节内容,机床的组成,金属切削机床的型号编制方法,第一节 金属切削机床的基本知识,2,金属切削机床是一种用切削方法加工金属零件的工作机械,机床,制造机器的机器,即工作母机或工具机，简称机床机床工业在国民经济中占据重要地位，标志着一个国家的工业生产能力和科学技术水平一、,概述,3,基本分类：,按通用程度分：,通用机床、专门化机床、专用机床,按加工精度分：,普通精度、精密精度、高精度,按自动化程度：,手动、机动、半自动、自动机床,按机床质量分：,仪表机床、中型、大型、重型机床,按加工方式分：,12大类,车床,钻床,镗床,磨床,齿轮加工机床,螺纹加工机床,铣床,刨床,拉床,电加工,机床,切断,机床,其它机床,1、机床分类,4,2、机床的组成,1）动力源,：为机床提供动力（功率）和运动的驱动部分,2）传动系统,：包括主传动系统、进给传动系统和其他运动的传动系统，如变速箱、进给箱等部件,3）支撑件,：用于安装和支承其它固定的或运动的部件，承受其重力和切削力，如床身、底座、立柱等,4）工作部件,：包括,与主运动和进给运动的有关执行部件，如主轴及主轴箱、工作台及其溜板、滑枕等安装工件或刀具的部件；,与工件和刀具有关的部件或装置，如自动上下料装置、自动换刀装置、砂轮修整器等；,与上述部件或装置有关的分度、转位、定位机构和操纵机构等。
5,机床的组成（续）,5）控制系统,：控制系统用于控制各工作部件的正常工作，主要是电气控制系统，有些机床局部采用液压或气动控制系统数控机床则是数控系统6）冷却系统,7）润滑系统,8）其他装置,：如排屑,装置，自动测量装置,6,图2-35 卧式车床的基本结构及运动,1主轴箱 2卡盘 3刀架 4后顶尖 5尾座 6床身,7光杠 8丝杠 9溜板箱 10底座 11进给箱,X,Z,n,普通车床,机床组成举例,7,万能卧式升降台铣床,n,X,Y,图2-36 万能卧式升降台铣床,1底座 2床身 3悬梁 4主轴 5支架 6工作台 7回转盘 8床鞍 9升降台,机床组成举例,8,图2-37 立式钻床,1工作台 2主轴 3主轴箱 4立柱 5进给操纵机构,立式钻床,机床组成举例,9,图2-38 摇臂钻床,1底座 2立柱 3摇臂4主轴箱5主轴6工作台,摇臂钻床,机床组成举例,10,卧式镗床,图2-39,机床组成举例,11,普通外圆磨床,图2-40 普通外圆磨床,1床身 2床头箱 3砂轮 4砂轮主轴箱 5尾座 6导轨 7工件 8工作台,f,L,f,R,n,G,n,W,机床组成举例,12,立式加工中心,n,X,Y,Z,图2-41 立式加工中心,1床身 2滑座 3工作台 4立柱 5数控柜 6机械手 7刀库 8主轴箱 9驱动电柜 10操纵面板,机床组成举例,13,3 机床的运动,1）主运动,对切削起主要作用的工作运动，消耗机床的主要功率。
机床主运动只有1个主要形式：,工件或刀具作回转运动，用转速（r/mim）表示；,工件或刀具作直线运动，用速度（m/s）或行程次数（dst/min）表示；,复合运动,2）进给运动,使工件不断投入切削的运动机床的进给运动可以有一个或几个两种形式：连续进给和间歇进给表示方法：mm/s，mm/r,表面成形运动,14,1）,切入（吃刀）运动,2）,空行程运动,（趋进、退刀、返回、调位）,3）,其他（分度、转位、变速、换刀、测量、补偿）,辅助运动,15,4 机床的技术参数,尺寸参数,运动参数,动力参数,精度参数,刚度参数,16,表2-7 常用机床主参数和第二主参数,最大模数,最大工件直径,滚齿机,工作台工作面长度,工作台工作面宽度,坐标镗床,工作台工作面长度,工作台工作面宽度,矩台平面磨床,最大磨削长度,最大磨削直径,外圆磨床,主轴直径,卧式镗床,最大跨距,最大钻孔直径,摇臂钻床,工作台工作面长度,工作台工作面宽度,升降台铣床,最大车削直径,立式车床,工件最大长度,床身上工件最大回转直径,普通车床,第二主参数,主参数,机床名称,尺寸参数,表示,机床加工范围,，包括主参数、第二主参数和其他参数17,运动参数,指机床执行件运动速度。
如主轴最高、最低转速，最大、最小进给量等动力参数,指机床电动机功率精度参数,表示机床精度的参数，如主轴回转精度、工作台定位精度、重复定位精度等刚度参数,表示机床刚度的参数，包括静刚度和动刚度18,注：1）有“”符号者，为大写的汉语拼音字母；有“”符号者，为阿拉伯数字,2）有“,”符号者，为大写的汉语拼音字母、阿拉伯数字或兼而有之,3）有“（）”的代号或数字，当无内容时则不表示，有内容时应去掉括号,分类代号,类别代号,通用特性和结构特性代号,组别代号,系别代号,主参数或设计顺序号,主轴数（用,“,”,分开）,重大改进序号,其它特性代号(用“”分开),企业代号,(),(),(),(),(,),(,),二、金属切削机床型号的编制,按GB/T15375-94,金属切削机床型号编制方法,规定,19,（一）通用机床型号,类别,车床,钻床,镗床,磨床,齿轮加工机床,螺纹加工机床,铣床,刨床,拉床,电加工,机床,切断,机床,其它机床,代号,C,Z,T,M,2M,3M,Y,S,X,B,L,D,G,Q,读音,车,钻,镗,磨,2磨,3磨,牙,丝,铣,刨,拉,电,割,其,1.机床的类别代号,例：,C A 6 1,4,0,机床类别代号（车床类）,机床特性代号（结构特性）,机床组别代号（落地及卧式车床组）,机床系别代号（卧式车床系）,机床主参数代号（最大车削直径400mm）,20,2.机床的特性代号,（1）通用特性代号,通用特性,代号,通用特性,代号,高,精度,G,仿,形,F,精,密,M,轻,型,Q,自,动,Z,简,式,J,半,自动,B,柔,性加工单元,R,数字程序,控,制,K,数,显,X,自动,换,刀（加工中心）,H,高,速,S,（2）结构特性代号,区别主参数相同而结构不同的机床，在型号中用汉语,拼音区分。
通用特性代号,已用的字母及字母“I”、“O”,不能用例：CA6140型普通车床,21,3.机床的组别和系别代号,每类机床分10组（从09组），每组又分10系（从09型）,22,表示机床的规格大小,反映机床的加工能力,影响机床其它参数和基本结构的大小,通用机床主参数：机床的最大加工尺寸，或与此有关的机床部件尺寸来表示，常用主参数的折算值（,1/10,或,1/100,或,1/1,）来表示4.主参数代号,23,5.主轴数和第二主参数,多轴车床、多轴钻床、排式钻床等机床，其主轴数应以实际数值列入型号，置于主参数之后，用“,”（,乘）分开,第二主参数一般不表示,24,6.机床重大改进序号,当对机床的结构、性能有更高的要求，并需按新产品重新设计、试制和鉴定时，才按改进的先后顺序选用A、B、C、.汉语拼音(除I、O),加在基本部分的尾部，以区别原机床型号25,7.其它特性代号,主要用来反映各类机床的特性,数控机床,反映不同的控制系统,加工中心,反映控制系统、自动交换主轴头、自动交换工作台等,一般机床,反映同一型号机床的变型,一机多能机床,补充表示某些功能,汉语拼音表示,26,8.企业代号,机床生产厂,机床研究单位代号,若仅有企业承包代号时可不加“,”,号,如：大河机床厂生产的经过第一次重大改进，其最大钻孔直径为,25mm,的四轴立式排钻床,Z5625 4A/,DH,27,28,29,30,31,（二）专用机床型号,型号表示方法：,（三）组合机床及自动线型号,例,：,B1,3,100,北京第一机床厂,第三组,第100种专用机床（专用铣床）,组合机床及自动线分类代号,分 类,代 号,大型组合机床,U,小型组合机床,H,自换刀数控组合机床,K,大型组合机床自动线,UX,小型组合机床自动线,HX,自换刀数控自动线,KX,32,C A 6 1 40,C,：,类别代号（车床类）,A,：,结构性代号（,A,结构）,6,：,组别代号（卧式车床组）,1,：,系别代号（普通车床系）,40,：,主参数代号（床身上最大回转直径,400mm,）,例1,：,金属切削机床型号举例,33,M,M,7,1,32,A,M,：,类别代号（磨床类）,M,：,通用特性代号（精密）,7,：,组别代号（平面及端面磨床组）,1,：,系别代号（卧轴矩台平面磨床系）,32,：,主参数代号（工作台面宽度,320mm,）,A,：,重大改进顺序号（第一次重大改进）,例2,：,34,T H M 6 3 50/JCS,T,：,类别代号（镗床类）,H,：,结构特性代号（加工中心）,M,：,通用特性代号（精密）,6,：,组别代号（卧式铣镗床组）,3,：,系别代号（卧式铣镗床系）,50,：,主参数代号（工作台面宽度,500mm,）,JCS,：,企业代号（北京机床研究所）,例3,：,35,Z,：,类别代号（钻床类）,3,：组别代号（摇臂钻床组）,0,：系别代号（摇臂钻床系）,40,：主参数代号（最大钻孔直径,40mm,）,X,16,:,第二主参数（最大跨距,1600mm,）,S2,：,企业代号（沈二厂，即,中捷友谊机床厂,）,Z,3,0,40,X16,/S2,例4,：,36,。
