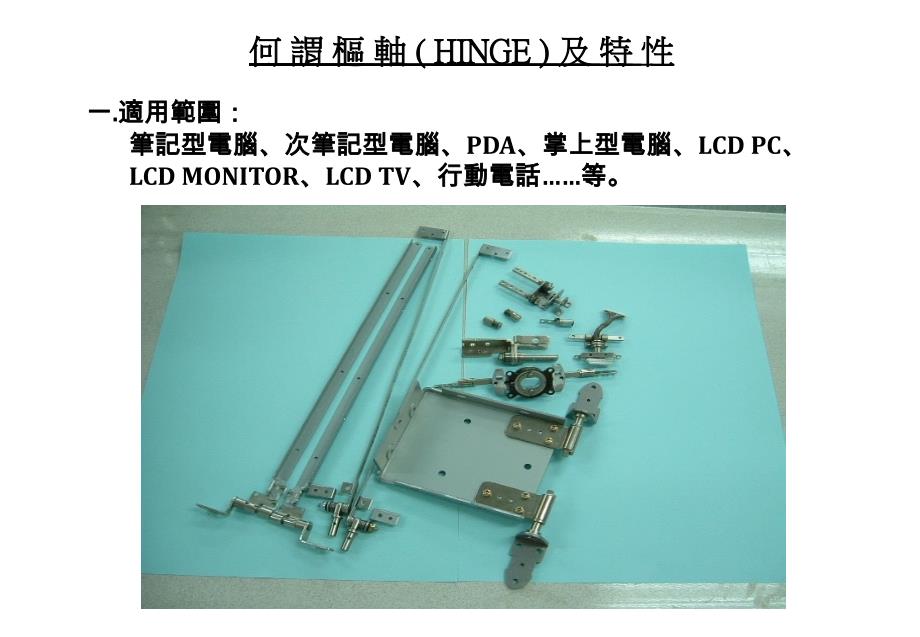

何 謂 樞 軸 ( HINGE ) 及 特 性,一.適用範圍： 筆記型電腦、次筆記型電腦、PDA、掌上型電腦、LCD PC、 LCD MONITOR、LCD TV、行動電話……等二.樞軸基本性能: 1.依LCD上蓋重量設定扭力值，計算方式如下 2.扭力值公差一般為±10%，可依特性功能另訂如開輕關重，兩段式扭力…等) 3.彈開式或任意角度停止或可固定開關角度 4.單軸式，雙軸式，三軸式扭力值＝LCD上蓋重量重心位置/2 【例】上蓋重量：0.8 Kg Ｌ：20 cm 其扭力之參考值應為多少？ Ans：0.8(2/320)＝10.64 (kg-cm) ∵需2個HINGE ∴106.42＝5.3(kg-cm) ∵Life Test衰減15％考慮 ∴5.31.15＝6.1(kg-cm) 6.1+0.5=6.6(kg-cm)(動靜摩擦力之差異) 建議扭力值為6.6-7.6 (kg-cm),三.扭力： 1.扭力計施力於軸上或旋轉臂所產生之旋轉力謂之；力臂長X磨擦力量之大小為扭力值，一般以kg-mm或kg-cm表示之 2.靜磨擦力（Static Torque) 物體在靜止時所承受的磨擦力，靜磨擦力一定大於(或接近)動磨擦力。
『靜磨擦力』一般是樞軸先旋轉左、右各半圈(180°以上)後，再轉動時所測得之扭力值 3.最大靜磨擦力（Max Static Torque) (Initid Torque) 物體在移動前施以最大力使其移動者 『最大靜磨擦力』是樞軸在停止狀態下4小時後，首次轉動之最大扭力 BOSS強度設計之參考依據 4.動磨擦力（Dynamic Torque) 物體在移動時所承受的磨擦力 5.回彈力 (Spring-Back) 樞軸於旋轉時係以磨擦力支撐；經旋轉後產生扭抗力，故停止時有回彈之現象，其回彈角度係以扭抗力之大小而定四.壽命試驗： 1.往復開關0°～180°之間均可，壽命2萬次以上 2.往復速度一般以每分鐘6～15次五.耐振測試： 振動頻率5~30HZ，經24小時無不良情形 六.落地測試： 3公尺高度自然落下無不良情形 七.儲存溫度測試: 經－20℃及70 ℃，放置96小時，無不良變化且滿足樞軸之基本 性能 八.扭力長期變化性能：（放置一年每週測試） 扭力值衰減7％以內 九.潤滑油脂： 使用特殊油脂適合HINGE之專用油脂 耐ABS腐蝕，經一年放置無不良情形 放置於100 ℃溫度槽內；經24小時未變化。
十.特色： R、L向可依不同顏色螺帽區別，或用字模、噴印方式，亦可用標 籤區別新 日 興 樞 軸 (HINGE) 類 型 (1),盤型彈片型樞軸： 一.常用功能：360度無段式、自動彈開式、兩段扭力式、固定角度 式…二.結構特性：利用螺帽鎖附擠壓盤型彈片產生扭力 優點： 1.可使用螺帽調整扭力，增加扭力製程良品率達95%以上 2.同一HINGE可調整多種不同扭力，滿足不同PNL之需求 3.結構變化大，可製作多種不同功能之HINGE 4.可利用不同螺帽顏色管制，區分左右向與不同扭力之HINGE 缺點： 1.磨擦面積小，結構尺寸直徑需加大 2.使用零件多，組裝工程費時 3.使用螺帽鎖附扭力，設計時需注意防止螺帽鬆脫 4.因此結構屬外露式架構，需注意漏油問題點 其它： 1.螺帽可用铆合取代，縮短結構長度 2.使用零件多，需注意組裝順序與數量 3.使用零件多，設計時需注意產生磨擦力之介面 4.動靜磨擦力差距大，約0.5~1.0 ㎏-㎝新 日 興 樞 軸 (HINGE) 類 型 (2),一字型樞軸：1+1型、2+1型、3+1型 一.常用功能：360度無段式、固定角度式…二.結構特性： 1+1型：利用有彈性之公軸與母軸干涉配合產生扭力。
優點： 1.HINGE成一字型之形狀，最省空間 2.所有零件皆為車製品，無須再開發模具 3.使用零件少，組裝工程簡單方便 缺點： 1.此結構屬干涉配合，結構尺寸搭配精密度高 2.母軸內孔真圓度會影響整圈扭力之穩定性 3.防脫出設計須考慮能重複拆裝而不被破壞 4.扭力搭配直通率低，重工作業需列入標準流程 其它： 1.母軸可用沖製件取代，但結構長度會增長 2.公軸與母軸於投線前均須篩選分類，搭配尺寸組裝 3.公軸結構部位可依需求修改，以搭配扭力為主要需求1+2型：利用錐度與螺牙，迫緊有彈性之母軸與公軸配合產生扭力 優點： 1.HINGE成一字型之形狀，最省空間 2.所有零件皆為車製品，無須再開發模具 3.可使用螺帽調整扭力，增加扭力製程良品率達90%以上 缺點： 1.此結構採錐度配合，結構尺寸搭配精密度高 2.母軸內孔加工控制不易，殘留毛邊容易影響扭力之穩定性 3.三種零件皆為車製品，材料成本高 其它： 1.軸套錐度須製作檢具量測，並與母軸錐度互相搭配 2.此結構須增加磨合次數，使扭力穩定新 日 興 樞 軸 (HINGE) 類 型 (3),雙胞型樞軸： 一.常用功能：360度無段式、自動彈開式、自動落下式、固定角度 式…。
二.結構特性：利用有彈性之承架與轉軸干涉配合產生扭力 優點： 1.結構直徑最小，可產生高扭力 2.結構變化大，可製作多種不同功能之HINGE 3.使用零件少，組裝工程簡單方便 4.搖擺壽命試驗效果佳 缺點： 1.此結構SPRING-BACK最為嚴重 2.承架模具困難度高，開模時間長 其它： 1.此結構屬干涉配合，固定承架搭配不同轉軸尺寸生產 2.追加輔助承架可改善SPRING-BACK之狀況 3.承架強度須適當搭配扭力增加板厚或寬度 4.正反轉扭力值差距須測試至0.5Kg-cm以內新 日 興 樞 軸 (HINGE) 類 型 (4),鋅合金型樞軸： 一.360度無段式、自動彈開式、自動落下式、固定角度式…二.結構特性：利用有彈性之管簧架與轉軸干涉配合產生扭力，再 固定至鋅合金中 優點： 1.結構可置於鋅合金內，與鋅合金形成一體 2.鋅合金成型容易，可製作不規則同功能之HINGE 3.使用零件少，組裝工程簡單方便 4.搖擺壽命試驗效果佳 缺點： 1.鋅合金材質較軟，經LIFE TEST 後容易產生晃動 2.鋅合金容易干涉扭力，易造成假性扭力產生 3.鋅合金成型時有條件限制，需注意厚度狀況 4.模具開發時間較長，修改不易。
其它： 1.此結構屬干涉配合，固定管黃架搭配不同轉軸尺寸生產 2.管黃架尺寸要求高，穩定性很重要 3.正反轉扭力值差距須測試至0.5Kg-cm以內新 日 興 樞 軸 (HINGE) 類 型 (5),凸輪式樞軸： 一.常用功能：360度無段式、自動彈開式、兩段扭力式、固定角度 式…二.結構特性：利用有彈簧產生之力量推擠凸輪產生扭力，並可變化凸輪形狀來產生扭力之變化 優點： 1.扭力值穩定，生產時只需抽測扭力即可 2.利用凸輪形狀，便可製作多種扭力變化功能之HINGE 3.搖擺壽命試驗效果佳，壽命可達10萬次以上 4.HINGE共用機率高，容易推動標準化 缺點： 1.彈簧所產生之力量低，只適合製作低扭力之HINGE 2.結構尺寸所佔空間較大，容易造成開發瓶頸 3.模型製作較困難，樣品尺寸需仔細確認 其它： 1.新日興對此方面著墨較少，尤其在材料方面應用不廣，針對此方面有必要進行專案研發 2.生產方式與傳統HINGE生產不同，需針對往後生產方式與佈局進行進一步研討。
