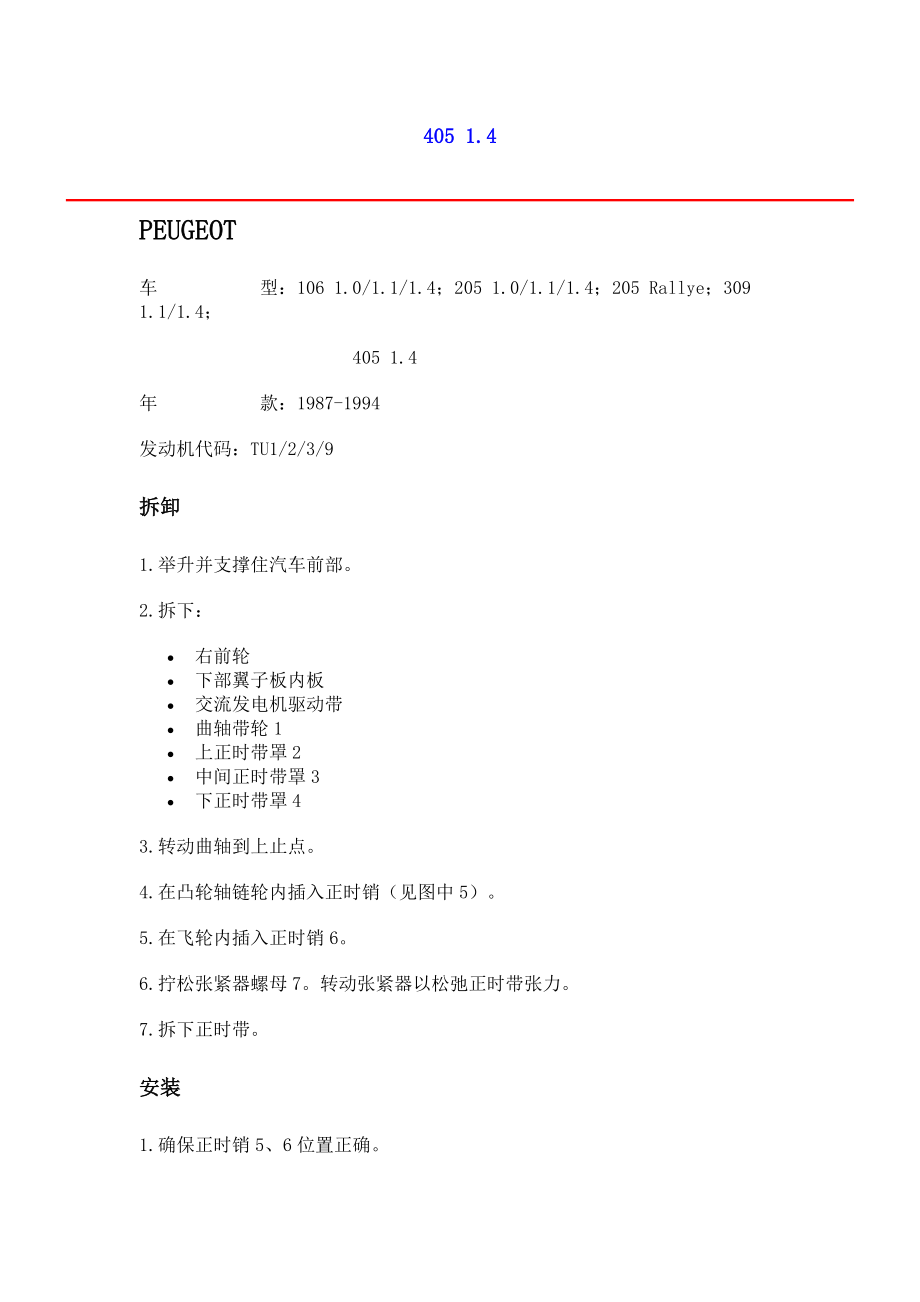

405 1.4 PEUGEOT 车 型：106 1.0/1.1/1.4；205 1.0/1.1/1.4；205 Rallye；309 1.1/1.4； 405 1.4年 款：1987-1994发动机代码：TU1/2/3/9拆卸1.举升并支撑住汽车前部2.拆下：· 右前轮 · 下部翼子板内板 · 交流发电机驱动带 · 曲轴带轮1 · 上正时带罩2 · 中间正时带罩3 · 下正时带罩43.转动曲轴到上止点4.在凸轮轴链轮内插入正时销（见图中5）5.在飞轮内插入正时销66.拧松张紧器螺母7转动张紧器以松弛正时带张力7.拆下正时带安装1.确保正时销5、6位置正确2.按下列顺序装配正时带：· 曲轴链轮 · 凸轮轴链轮 · 水泵链轮 · 张紧轮注意：确保链轮之间正时带无张紧轮侧张紧3.确保张紧器螺母7未拧紧将张紧工具No.9767.89(0132X)和配重装配到张紧轮上以预紧正时带，见图中84.轻轻地拧紧张紧器螺母75.拆下正时销（5和6）顺时针转动曲轴两圈6.装配飞轮正时销67.拧松张紧器螺母7轻轻的压住正时带的▼处8.通过试着将正时销插入凸轮轴链轮内（见图中5）来检查凸轮轴是否已经有轻微转动。
如果正时销不能完全插入，凸轮轴就已经充分转动9.拧紧张紧器螺母710.拆下正时销（见图中5和6）11.顺时针转动曲轴两圈装配飞轮正时销612.渐渐地拧松张紧器螺母7使张紧工具在配重的作用下移动以张紧正时带将螺母拧紧至20牛顿·米13.拆下：· 飞轮正时销 · 张紧工具和配重14.按与拆卸相反的顺序安装零件15.将曲轴带轮螺栓9拧紧到15牛顿·米406 1.8 16V PEUGEOT 车 型：306 1.8 16V；406 1.8 16V年 款：1999-2001发动机代号：LFY（XU7JP4）拆卸警告：如果因正时销孔不正确对齐而导致曲轴皮带轮损坏，发动机将会被损坏正时皮带应该在发动机处于上死点前90度时拆拆卸和安装如有必要，换用新皮带轮1.举升并支撑住汽车的前部2.拆下：· 右前车轮 · 右侧防溅挡板 · 辅助驱动皮带3.支撑住发动机4.拆下：· 右侧发动机支座 · 正时皮带上罩 15.顺时针转动曲轴到设定位置插入正时销到凸轮轴链轮 2工具号（-）.0153-AB的6.插入正时销到曲轴皮带轮 3工具号（-）.0153-G 7.安装飞轮锁止工具 4工具号（-）.0134-AF。
8.拆下：· 曲轴正时销 3 · 曲轴皮带轮螺栓 5 · 曲轴皮带轮 6 · 正时皮带下罩 79.拧松张紧器螺栓8 10.使用内六角扳手 10，逆时针转动张紧器，直到指针 9处于孔的下面11.插入张紧器固定工具 11工具号为（-）.0153-AL12.顺时针转动张紧器以释放皮带张力13.稍微拧紧张紧器螺栓 814.拆下正时皮带警告：一旦正时皮带被拆下，它就必须换用新皮带安装1.确保正时销 2的位置正确2.暂时安装曲轴皮带轮 63.安装正时销 34.确保飞轮锁止工具的位置正确 45.拆下：· 曲轴正时销 3 · 曲轴皮带轮 66.把正时皮带安装到曲轴链轮上7.使用固定夹把皮带固定到曲轴链轮 12工具号为（-）.0153-AK8.固定凸轮轴链轮工具号为（-）.0153-AJ 139.拧松每个凸轮轴链轮的螺栓：· 类型1：1个螺栓固定 14 · 类型2：3个螺栓固定 1510.用手拧紧螺栓，然后拧松1/6圈11.拆下凸轮轴锁止工具 1312.在槽形孔内充分地顺时针转动凸轮轴链轮注意：链轮转动时应稍有阻力13.按照逆时针的方向安装正时皮带，确保皮带在链轮间被绷紧14.把皮带放置在凸轮轴链轮轮齿上，通过轻轻地逆时针转动链轮使皮带和链轮啮合。
注意：链轮转动角度绝对不能多于1个齿范围 1615.把正时皮带安装到水泵链轮和张紧器皮带轮上16.拆下：· 固定夹 1217.安装正时皮带罩 718.安装曲轴皮带轮 619.在曲轴皮带轮螺栓的螺纹上涂上合适的螺纹防松剂20.拧紧曲轴皮带轮螺栓 5拧紧力矩：120Nm21.插入正时销 322.拆下飞轮锁止工具 423.拆下：· 张紧器固定工具 1124.拧松张紧器螺栓 825.让张紧器工作26.使用内六角扳手 10，逆时针转动张紧器直到使皮带张紧到最大值检查指针是否在位置 1727.拧紧张紧螺栓 8，拧紧力矩：21Nm28.检查凸轮轴链轮类型2：3个螺栓固定 15确保每个凸轮轴链轮螺栓没有开槽孔的末端位置 1829.如有必要，重复安装步骤30.使用（-）.0153-AJ号工具 13保持凸轮轴链轮31.拧紧每个凸轮轴链轮的螺栓：· 类型1：1个螺栓固定 14，拧紧力矩：40Nm · 类型2：3个螺栓固定 15，拧紧力矩：10Nm32.拆下：· 正时销2和3 · 凸轮轴锁止工具 1333.顺时针转动曲轴4圈到调整位置注意：不要使曲轴逆时针转动34.插入正时销 2和335.使用（-）.0153-AJ号工具 13保持凸轮轴链轮。
36.拧松每个凸轮轴链轮的螺栓：· 类型1：1个螺栓固定 14 · 类型2：3个螺栓固定 1537.用手拧紧螺栓，然后拧松1/6圈38.拆下凸轮轴锁止工具 1339.使用内六角扳手 10，定位张紧器皮带轮40.拧松张紧器螺栓841.使用内六角扳手 10，顺时针转动张紧器，直到指针和凹槽对齐 1942.拧张紧器螺栓 8，拧紧力矩：21Nm43.使用（-）.0153-AJ号工具，保持凸轮轴链轮44.拧紧每个凸轮轴链轮的螺栓：· 类型1：1个螺栓固定 14 拧紧力矩：40Nm · 类型2：3个螺栓固定 15 拧紧力矩：10Nm45.拆下：· 正时销2和3 · 凸轮轴锁止工具 1346.顺时针转动曲轴2圈到设定位置47.安装正时销 348.确保正时销 2能容易地插入链轮中49.确保张紧器指针与槽对齐 1950.如果没有对齐：重复安装和张紧步骤51.拆下正时销 352.按照与拆卸相反的顺序安装部件405 1.4 PEUGEOT 车 型：106 1.0/1.1/1.4/1.6；205 1.1/1.4；306 1.1/1.4/1.6；405 1.4； Partner 1.1/1.4年 款：1993-2001发动机代码：TU1/3/5/9拆卸1.举升并支撑住汽车前部。
2.拆下：· 右前轮 · 发动机下部挡板(如果装有) · 下部内翼子板 · 辅助驱动带 · 曲轴带轮1 · 上正时带罩2 · 中间正时带罩3 · 下正时带罩43.转动曲轴到安装位置在凸轮轴链轮和飞轮中插入正时销5和64.拧松张紧器螺母7以松弛皮带张力轻轻地拧紧螺母5.拆下正时带安装1.确保正时销5和6位置正确2.按下列顺序装配正时带：· 曲轴链轮 · 凸轮轴链轮 · 水泵链轮 · 张紧轮注意：确保链轮之间的正时带无张紧轮侧是张紧的3.拧松张紧器螺母7逆时针转动张紧器以张紧正时带暂时拧紧螺母4.拆下正时销5和65.在正时带的▼处安装张力计86.拧松张紧器螺母77.按照下面步骤张紧正时带：1997年以前车型：8.逆时针转动张紧器直到张力计显示“45 SEEM”单位9.将张紧器螺母7拧紧到20牛顿·米1997以后车型：10.拆下气缸盖罩11.安装气门弹簧压缩工具10工具号No.0132AE12.逆时针转动张紧器直到张力计显示“31 SEEM”单位13.将张紧器螺母7拧紧到20牛顿·米14.拆下气门弹簧压缩工具所有车型：15.拆下张力计16.顺时针转动曲轴四圈到安装位置17.确保正时销5和6能被插入。
1997年以前车型：18.等待1分钟以使正时带稳定19.用手用力压正时带的▼处20.在正时带的▼处安装张力计8工具SEEM C.Tronic 105.521.拧松张紧器螺母722.逆时针转动张紧器以张紧正时带新正时带：“40 SEEM”单位旧正时带：“36 SEEM”单位23.将张紧器螺母7拧紧到20牛顿·米1997年以后车型：24.安装气门弹簧压缩工具10工具号No.0132AE25.在正时带的▼处安装张力计826.张力计应该显示“29-33 SEEM”单位27.拆下气门弹簧压缩工具所有车型：28.拆下张力计81997年以前车型：29.顺时针转动曲轴两圈30.确保飞轮正时销6能被插入注意：不要使曲轴逆时针转动31.在正时带的▼处安装张力计832.检查张力计读数新正时带：51±3 SEEM 单位旧正时带：45±3 SEEM 单位所有车型：33.按与拆卸相反的顺序安装零件34.将曲轴带轮螺栓9拧紧到8牛顿·米406 2.0 16V PEUGEOT 车 型：306 2.0 16V；406 2.0 16V年 款：1995-1998发动机代号：XU10J4R/S（RFV/R6E/RFS）拆卸警告：对306 GTi-16车型，依靠VIN（汽车识别码）的不同，存在正时皮带过早损坏的可能性。
请联系经销商警告：如果因正时销孔不正确对齐而导致曲轴皮带轮损坏，发动机将会被损坏正时皮带应该在发动机处于上死点前90度时拆下如有必要，换用新皮带轮1.举升并支撑住汽车的前部2.拆下：· 右前车轮 · 发动机下挡板(如果安装有) · 右侧车轮拱形罩 · 辅助驱动皮带3.重新定位：· 配线保护套 · 蒸发排放（EVAP）活性炭罐净化阀4.支撑住发动机5.拆下：· 发动机支座 · 正时皮带上罩 16.顺时针转动曲轴到设定位置7.把正时销插入曲轴皮带轮 2工具号为（-）.0153G8.把正时销插入凸轮轴链轮 3工具号为（-）.0153AB9.使用工具号为0134Q的飞轮锁止工具，锁止飞轮10.拆下：· 曲轴正时销 2 · 曲轴皮带轮螺栓 7 · 曲轴皮带轮 5注意：可能需要一个拉出器来拆下曲轴皮带轮· 辅助驱动皮带张紧器 · 正时皮带下罩 411.拧松张紧器螺栓 6，移动张紧器远离皮带，稍微拧紧螺栓12.拆下正时皮带安装1.确保正时销在凸轮轴链轮中位置正确 32.把正时皮带安装到曲轴链轮上3.安装：· 正时皮带下罩 4 · 曲轴皮带轮 54.在曲轴皮带轮螺栓的螺纹上涂上合适的螺纹防松剂5.拧紧曲轴皮带轮螺栓 7。
拧紧力矩：120Nm6.插入曲轴正时销 27.确保正时销在凸轮轴链轮中位置正确 38.拧松每个凸轮轴链轮螺栓 8用手把螺栓拧紧，然后再拧松1/6圈9.在槽形孔中顺时针方向充分转动凸轮轴链轮10.逆时针方向安装。
