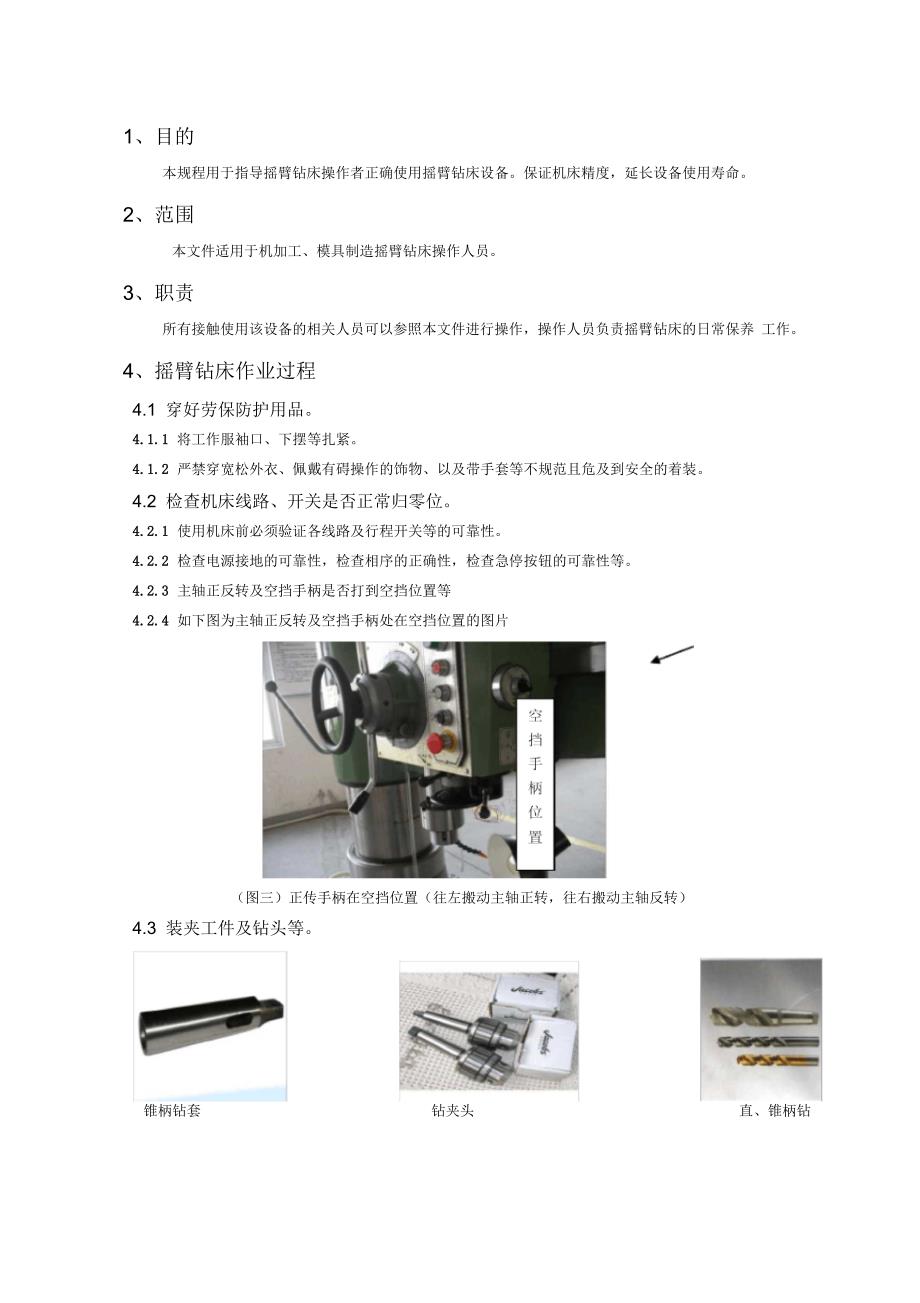

1、目的本规程用于指导摇臂钻床操作者正确使用摇臂钻床设备保证机床精度，延长设备使用寿命2、范围本文件适用于机加工、模具制造摇臂钻床操作人员3、职责所有接触使用该设备的相关人员可以参照本文件进行操作，操作人员负责摇臂钻床的日常保养 工作4、摇臂钻床作业过程4.1 穿好劳保防护用品4.1.1 将工作服袖口、下摆等扎紧4.1.2 严禁穿宽松外衣、佩戴有碍操作的饰物、以及带手套等不规范且危及到安全的着装4.2 检查机床线路、开关是否正常归零位4.2.1 使用机床前必须验证各线路及行程开关等的可靠性4.2.2 检查电源接地的可靠性，检查相序的正确性，检查急停按钮的可靠性等4.2.3 主轴正反转及空挡手柄是否打到空挡位置等4.2.4 如下图为主轴正反转及空挡手柄处在空挡位置的图片（图三）正传手柄在空挡位置（往左搬动主轴正转，往右搬动主轴反转）4.3 装夹工件及钻头等锥柄钻套 钻夹头 直、锥柄钻主轴装夹刀具 位置（图四）主轴装夹刀具部位4.3.1 工件和切削刀具等必须装夹牢固可靠， 使用机床前必须要验证机床各部位夹紧、 松开的可靠性4.3.2 钻头装夹：直柄钻头（一般钻削直径小于① 14）装夹时利用到钻夹头如图，将钻夹头套如钻套中再套入主轴上检查是否套牢固，再将直柄钻头夹紧在钻夹头上。
锥柄钻头则根据锥柄大小接利用钻 套中间衔接直接套在主轴上同样也要检查装夹是否牢固4.3.3 更换钻头或夹具时，锥柄钻套等各配合部位必须保持清洁， 经常拆卸的锥柄套严禁敲打使之变 型4.4 根据加工要求选择合适的转速4.4.1 根据加工材料及钻头直径的不同，应合理选择转速与进给量，否则易造成机床的损坏4.4.2 转速的选择见机床主轴箱上的标牌下面（图三）是拍下来的供参考（图五）转速选择标示牌4.5 启动电源开启主轴马达，确认转速是否合适，不合适时应关闭主轴马达后换挡，并 再次确认图六）主轴转速调节手柄4.5.1 关闭马达后严禁在主轴未停止转动情况下换挡调速， 这样会容易使调速齿轮磨损打坏， 损坏机 床4.5.2 用主轴转速调节手柄将转速换挡后，启动主轴马达，将正反转及空挡手柄在空挡位置下压 秒钟以上，确认转速是否调节到合适转速若为合适转速将正反转及空挡手柄抬起至水平位置即可如图4.5.3 严禁为了使主轴尽快停止而用手抓主轴等一些不安全行为4.6 按下“T” 按钮，将摇臂调到合适的高度且转动主轴箱移动手柄和推拉摇臂,将钻头移到合适位置之后，将摇臂夹紧手柄及主轴箱夹紧手柄锁紧 （图七）摇臂升降按钮 摇臂夹紧手柄（反转松、正传紧） 主轴箱夹紧手柄（反转松、正传紧）（图七）4.6.1 在摇臂钻的摇臂回转范围内严禁站人以免发生碰伤等安全事故。
在推拉摇臂前应检查是否有人在回转范围内避免碰伤等4.6.2 在主轴箱移动过程中严禁一手搭在摇臂上，一手转动手柄这样可能会造成压伤、撞伤、擦伤 收等危险4.6.3 主轴箱与限位块、摇臂与外柱件存在挤压点，操作者应注意调整位置时不得超程，注意安全4.7 开启主轴，开启水泵，旋转主轴箱上的进给手柄，降下主轴至钻头触及到板面即开 始加工图八）4.7.1 手动进给：若操作开始时，不压下机动进给手柄 19再将手柄5向里推进（（如上面图八），机动进给即不执行；逆时针旋转手柄 5 （如上面图八），实现手动进给钻削手动钻削转动手柄 5在切削 时（如上面图八）应用力均匀转动进给4.7.2 机动进给：操作开始时，压下机动进给手柄 19 （如上面图八），再将手柄5向外拉出（如上面图八），则机动进给执行4.7.3 微动进给：将手柄19 （如上面图八）置于水平位置，再将手柄 5 （如上面图八）向外拉出，转动手柄21即可4.7.4 机动进给改为手动进给： 在前述机动进给过程中， 如要换位手动进给，只需向里推进手柄 5（如 上面图八），断开机动进给，然后用手控制手柄即可4.7.5 开启主轴后注意主轴正转为切屑加工、 反转是为攻丝退刀、排屑等所用，若为切屑加工主轴应打到正传位置。
4.7.6 操作摇臂钻床不提倡机动（自动）进给，在机动进给时，主轴移动手柄转动，操作者应远离此手柄，否则容易碰伤4.7.7 机床运转时，除操作者外不允许其他人在工作区域内停留，过往人员不得进入限区内4.7.8 加工工件不可过量切削，钻孔直径大于等于① 12时要预先引孔避免钻不动挤压工件使工件松动甩出、断钻头、甩钻头等危险情况发生4.7.9 钻削加工深孔时要注意排屑可采用钻头上升、 毛刷清屑等不得用手抹或用嘴吹等排屑， 当铁屑较长而不断裂时要停机断屑，不可在主轴转动时用手拉断或借用其他工具断屑4.8 加工完毕，先提升主轴关掉马达，再关水泵，最后切断电源 （图九）主轴转动马达电机开关 总电源及水泵开关（图九）4.8.1 将机动进给手柄 5 （如上面总装图一）抬起，断开机动进给4.8.2 将主轴移动手柄向里推进，断开机动进给4.8.3 将主轴箱，立柱夹紧4.8.4 按下主电机停止按钮，使主电机停止转动4.8.5 关闭冷却液开关4.8.6 关闭总电源开关4.9 卸下钻头并松开摇臂夹紧手柄及主轴箱夹紧手柄4.9.1 结束后松开夹紧手柄将摇臂和主轴箱归位且给油保养4.9.2 操作者在立柱准备转动摇臂时，注意观察机床周围的人和物，以免碰伤。
4.10 卸下工件，清理现场，保养设备。
