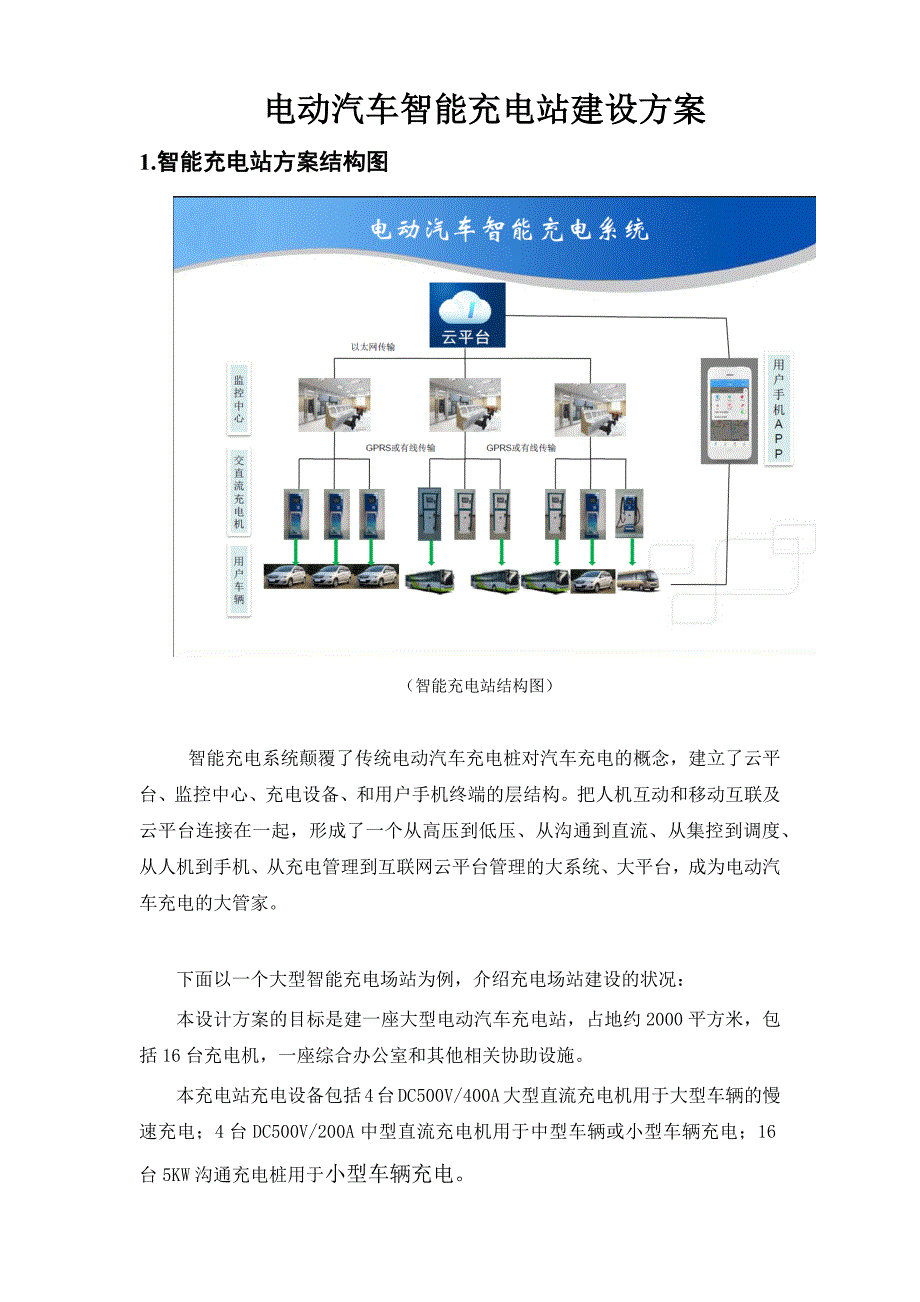

电动汽车智能充电站建设方案1.智能充电站方案结构图 （智能充电站结构图） 智能充电系统颠覆了传统电动汽车充电桩对汽车充电的概念，建立了云平台、监控中心、充电设备、和用户终端的层结构把人机互动和移动互联及云平台连接在一起，形成了一个从高压到低压、从沟通到直流、从集控到调度、从人机到、从充电管理到互联网云平台管理的大系统、大平台，成为电动汽车充电的大管家下面以一个大型智能充电场站为例，介绍充电场站建设的状况：本设计方案的目标是建一座大型电动汽车充电站，占地约2000平方米，包括16台充电机，一座综合办公室和其他相关协助设施本充电站充电设备包括4台DC500V/400A大型直流充电机用于大型车辆的慢速充电；4台DC500V/200A中型直流充电机用于中型车辆或小型车辆充电；16台5KW沟通充电桩用于小型车辆充电配电系统采纳1台1200kVA干式非晶合金变压器，高压侧采纳单路常供，单母线接线方式，低压侧采纳单母线接线方式，同时设置低压备用电源2配置概算表配置单位数量配电系统10KV配电柜台6~10变压器（800KVA）台2400V配电柜台9有源滤波及无功补偿装置台1直流操作电源套1充电系统大型直流充电机套4中型直流充电机套4沟通充电桩套16监控系统监控后台套1配电监控系统套1安防监控系统套1计量计费系统套1土建设计1安装及辅料1用户培训和售后服务3设计、施工时间支配序号内容时间备注1充电站整体初步规划方案5天以现场CAD图纸为基础，注意布局、功能合理性、规范的规划2充电站规划调整5-7天与相关部门进行协商，依据现场具体信息开展规划调整5施工图设计7天在整体效果图确定后，进行现场施工图深化设计6现场土建施工60-70天包括电缆挖沟、地面整平、配电间等建立、照明系统布置7户外广告系统设计5-7天（与土建并行进行）户外广告整体设计，为广告发布审批做打算8户外广告系统市容绿化审批15天（与土建并行进行）依据市容绿化规定提交广告发布申请书、施工结构图、广告画面、企业信息等相关资料，走审批流程9设备安装调试30天依据土建施工状况，充电设备进场安装、调试10广告系统制作安装15天广告画面设计、审批完成后，起先制作工作现场安装时间约7天11整体修整10天现场清理，细部处理，地坪处理、划线等等12培训3天（与整体修整并行进行）共计132-144天4 具体配件表项目名称规格型号数量备注一、变配电室110kV环网柜四单元1环网柜210kV高压开关柜KYN28-10,1250A1进线隔离柜310kV高压开关柜KYN28-10,1250A1进线开关柜3.110kV配网进线测控装置1410kV高压开关柜KYN28-10,1250A2出线柜4.110kV配网变压器测控装置2510kV高压开关柜KYN28-10,630A1母线设备柜5.110kV配网公用测控装置1610kV高压开关柜630A1计量柜710kV配电变压器SB（B）11-M-800/102蒸发冷却（可换用非晶干式变压器）8380V沟通配电柜GCK2进线柜9低压无功补偿柜16kVar×122电容器柜10380V沟通配电柜GCK4馈线柜11380V沟通配电柜GCK1联络柜12直流电源柜GZDW-24Ah/110V114380V封闭母线桥TMY-2(3×(100×10)+100×85进线（米）15380V封闭母线桥TMY-2(3×(100×10)+100×84联络（米）16多功能电能表517中速室内球形摄像头2二、综合楼1配电监控1.1配电监控系统11.2台式计算机Dell™ OptiPlex™ 380 SFF123”液晶屏1.3UPS主机2kVA，后备2小时11.4配电系统限制调度台11.5GPS时钟11.6PT测控装置11.7配电监控屏体21.8室内高清半球形摄像头11.9立式空调3匹2含在建筑内1.10配电箱1含在建筑内2中心监控2.1充电监控系统LZJKV1.112.2计费管理系统12.3信息平台系统12.4UPS主机5kVA，后备2小时12.5大屏幕DLP 3.66米×1.83米12.6多屏处理器12.7大屏幕管理PC12.8VWAS限制软件12.9塔式服务器X3550M2 3*300G12.10网络打印机HP LaserJet P300512.11立式空调3匹2含在建筑内2.12配电箱1含在建筑内2.13室内高清半球形摄像头12.14屏体2GPS时钟1交换机24口13消防及安防监控3.1烟雾监视系统1含在建筑内3.2视频服务器13.3安防监控系统13.4立式空调3匹1含在建筑内3.5配电箱1含在建筑内3.6室内高清半球形摄像头14充电机4.1电动汽车充电柜LZGZQWV1.012充电模块LZ500Q25484.2立式空调3匹2含在建筑内4.3配电箱2含在建筑内4.4室内高清半球形摄像头1三、1\2\3\4#停车区设备：1电动汽车充电机终端LZ500ZD4004200kW*2交换机箱含24端口交换机13视频摄像头34手提式泡沫灭火器9四、5\6\7\8#停车区设备：1电动汽车充电机终端LZ500ZD2004100kW2交换机箱含24端口交换机13视频摄像头34手提式泡沫灭火器9五、停车区设备：1沟通充电桩LZAC220-1-1GL165kW2交换机箱含24端口交换机13视频摄像头34手提式泡沫灭火器95 沟通设备供应江苏绿城信息技术有限公司沟通充电设备产品涵盖立式单相，立式三相以及壁挂式各种规格、系列产品，可以满意微型车，乘用车以及大巴车的充电需求，具体设备供应状况参考以下信息：立式单相/三相沟通充电桩主要技术参数输入沟通电压：220 V / 380 V ± 10%输出沟通电压：220 V / 380 V ± 10% 输出最大电流：16 A、32 A、63A输入沟通频率：50 Hz± 10%绝缘电阻：，其绝缘电阻 ≥ 100 MΩ介质强度：沟通桩各电路与外露导电部分之间，以及各独立回路之间，应能承受2 kV（50 Hz）沟通试验电压，历时1 min的试验，无绝缘击穿或闪络现象。
工作环境：- 20 ℃ ～ + 50 ℃，5% ~ 95%无凝露储存环境：- 25 ℃ ～ + 70 ℃，5% ~ 95%无凝露外形尺寸：1550 mm × 400 mm × 270 mm重量：60 kg防护等级：IP546 直流充电机系统 直流充电机是指采纳传导方式将电网沟通电能变换为直流电能，为电动汽车动力电池充电，供应人机操作界面及直流充电接口，并具备相应测控爱护功能的专用装置直流充电机采纳分体式充电机的结构形式，包括直流充电机（整流柜）、直流充电桩、以及整流柜和直流充电桩之间的连接电缆3.1 直流充电机（整流柜）直流充电机采纳模块化设计，可依据客户须要实现充电机最高充电电压在75V~650V之间敏捷定制，牢靠性高且可维护性强原理图如下： 一、 直流充电机环境条件工作环境温度：-20℃～+50℃；相对湿度：5％～95％； 海拔高度：≤1000m；抗震实力：地面水平加速度 0.3g 地面垂直加速度 0.15g二、 基本技术参数1) 输入电压：三相380AC 频率50Hz±1Hz2) 输出电压和电流：小型直流充电机：标称输出电压：400VDC（280～450V连续可调）。
额定输出电流：60 A 3) 输出电压误差：不超过±1％4) 输出电流误差：在设定的输出直流电流≥30A时，不超过±1％；在设定的输出直流电流＜30A时，不超过±0.3A5) 输出稳流精度：不超过±1％6) 输出稳压精度：不超过±0.5％7) 输出纹波系数：≤0.5％8) 满载工作效率：≥92％9) 充电连接器机械寿命：＞10000次10) 平均故障间隔时间：MTBF＞8460h三、 平安要求1) 充电机的防护等级不低于IP30（室内）2) 充电机输入与输出回路对地的绝缘电阻不小于2MΩ3) 充电机输入与输出回路对地，能承受2kV历时1min的工频耐压试验4) 充电机输入与输出回路对地，能承受5kV标准雷电波的短时冲击电压试验四、 爱护要求1) 三防（防潮湿、防霉变、防盐雾）爱护：充电机内印制电路板、接插件等电路进行防潮湿、防霉变、防盐雾处理2) 防锈（防氧化）爱护：充电机（桩）的铁质外壳、支架和零件采纳双层防锈处理，非铁质的金属外壳具有防氧化爱护膜或进行防氧化处理五、 功能要求充电机应具有为电动汽车平安自动地充溢电的实力，充电机应能依据电动汽车BMS供应的数据，动态调整充电参数、执行相应动作，完成充电过程。
充电机应具有实现外部手动限制的输入设备，以便对充电机参数进行设定整流柜应设置直流数字电压表和直流数字电流表，精度不低于1级沟通侧设置沟通电能表，进行沟通充电计量沟通表作为充电机的一部分，必需满意RS485以及充电机对电度表数据上传速率、规约等要求充电机应具备通过CAN网络与BMS通信的功能，用于推断电池类型，获得动力电池系统参数、充电前和充电过程中动力电池的状态参数；充电机通过CAN或工业以太网与充电站监控系统通信，上传充电机和动力电池的工作状态、工作参数、故障报警等信息，并接受充电站监控系统的限制吩咐，执行遥控动作充电机应能够推断充电连接器、充电电缆是否正确连接当充电连接器与电动汽车蓄电池系统正确连接后，充电机才能允许启动充电过程；当充电机检测到与电动汽车蓄电池系统的连接不正。
