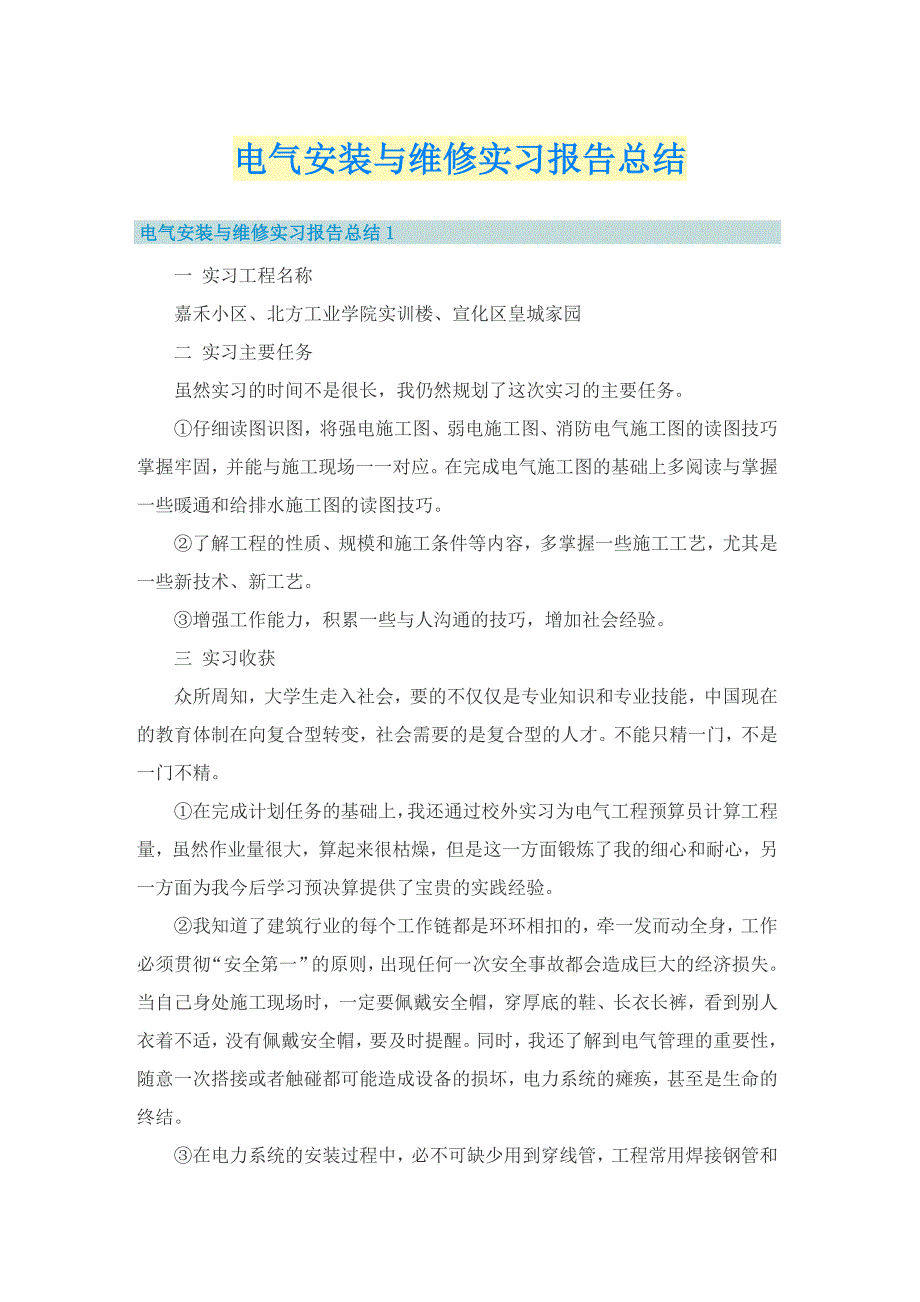

电气安装与维修实习报告总结 电气安装与维修实习报告总结1 一 实习工程名称 嘉禾小区、北方工业学院实训楼、宣化区皇城家园 二 实习主要任务 虽然实习的时间不是很长，我仍然规划了这次实习的主要任务 ①仔细读图识图，将强电施工图、弱电施工图、消防电气施工图的读图技巧掌握牢固，并能与施工现场一一对应在完成电气施工图的基础上多阅读与掌握一些暖通和给排水施工图的读图技巧 ②了解工程的性质、规模和施工条件等内容，多掌握一些施工工艺，尤其是一些新技术、新工艺 ③增强工作能力，积累一些与人沟通的技巧，增加社会经验 三 实习收获 众所周知，大学生走入社会，要的不仅仅是专业知识和专业技能，中国现在的教育体制在向复合型转变，社会需要的是复合型的人才不能只精一门，不是一门不精 ①在完成计划任务的基础上，我还通过校外实习为电气工程预算员计算工程量，虽然作业量很大，算起来很枯燥，但是这一方面锻炼了我的细心和耐心，另一方面为我今后学习预决算提供了宝贵的实践经验 ②我知道了建筑行业的每个工作链都是环环相扣的，牵一发而动全身，工作必须贯彻“安全第一”的原则，出现任何一次安全事故都会造成巨大的经济损失。
当自己身处施工现场时，一定要佩戴安全帽，穿厚底的鞋、长衣长裤，看到别人衣着不适，没有佩戴安全帽，要及时提醒同时，我还了解到电气管理的重要性，随意一次搭接或者触碰都可能造成设备的损坏，电力系统的瘫痪，甚至是生命的终结 ③在电力系统的安装过程中，必不可缺少用到穿线管，工程常用焊接钢管和PVC管做穿线管，但是在我这次校外实习的工程中所使用的穿线管大部分为JDG导管通过翻阅资料、现场询问和观察，我了解到JDG导管的特点和施工工艺JDG导管强度不如焊接钢管，但其材质轻，较焊接钢管耐腐蚀同时使用JDG导管可以节省铁的使用量，降低工程造价，提高施工效率，减轻劳动强度，适用于各类建筑安装工程的明敷、暗敷穿线管施工工艺上，手工用手锯割管，用煨弯器即可调直JDG导管，也可用煨弯器对JDG导管进行各种弯角的制作JDG导管连接处用套管连接，将套管套于两支管道中间，将螺丝拧紧，再将螺丝头拧到即可在JDG导管与接线盒连接处，用锁头连接，将锁头预先拧紧在接线盒上，然后将JDG导管插入锁头，拧紧螺丝，再将螺丝头拧掉即可相邻的JDG导管要进行跨接线安装 ④电缆桥架是如今建筑工程电气施工中常见的电缆敷设方式，实习期间对桥架施工工艺进行了总结： (1)施工顺序 测量定位→支吊架制作安装→桥架安装→接地处理 (2)主要施工方法及技术措施 1)测量定位 用弹线法标识桥架的安装位置，确定好支架的固定位置，并做好标记，竖井内桥架定位用选钢丝法确定安装基准线。
2)支吊架制作安装 依照测量尺寸制作支架，在无吊顶处沿梁底吊装或靠墙支架安装，在有吊顶处在吊顶内吊装或靠墙支架安装安装支架固定采用膨胀螺栓固定，支架间距不超过2米在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架 3)桥架安装 a.桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾 b.将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧 4)接地处理 镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体在连接板两端的两只连接螺栓上加镀锌弹簧垫圈，桥架之间用不小于4mm软铜线进行跨接，再将桥架与接地线相连，形成电气通路桥架整体与接地干线应有不少于两处的连接 5)多层桥架安装 分层桥架安装，先安装上层，后安装下层，上、下层之间距离要留有余量，有利于后期电缆敷设和检修水平相邻桥架净距不宜小于50mm，层间距离应根据桥架宽度最小不小于150mm，与弱电电缆桥架距离不小于0.5m。
还有竖井内穿越楼层或防火区的电缆桥架处，电缆管道，按设计要求位置，应有防火隔断措施，安装支架可采用门型支架或三角型支架安装，竖井内电缆桥架垂直安装见图1 2 四 实习感想 这次实习增强了我的责任心，学会承担责任是每个新人应当具备的素质岗位就是责任，来到施工企业实习，首先应当明确自己的责任，是自己责任内的事情就应当主动去做，不能等领导来安排天气炎热，办公室前辈们那种敬业精神还有认真负责的态度，也给我树立了榜样，我要学习前辈们的责任心，在今后的工作中严格要求自己 纸上得来终觉浅，要做此事须躬行，当今大学教育以理论为主，能有机会进入施工企业实习，对我来说意义重大，没有把理论用于实践的学习是不深刻的实习主要是为学生今后在工作能力上的提高起促进作用，增强学生的竞争力这次实习丰富了我在施工方面的知识，使我向更深的层次迈进，对我今后立足社会起了促进作用但是我也认识到，要想做好施工这方面的工作，光靠这几周的实习是远远不够得，还需要我在今后的工作和学习中逐渐的积累，我面前的道路还很漫长 五 结束语 感谢老师和前辈们对我的教诲，感谢在实习期间帮助过我的人，我会为实现自己的理想而努力奋斗! #752992电气安装与维修实习报告总结2 一、实习地点：灵宝市电气设备厂 参观变电站介绍：紫东变电站是2000年河南省电网建设重点工程之一，于2000年3月1日正式开工建设。
它位于灵宝市焦村镇，占地面积30亩，是华中电网最西部的220千伏变电站它的建成，解决了长期以来河南西部220千伏网络较为薄弱的问题，使三门峡地区的电网结构更加安全、稳定、合理，为下一步华中与西北电网联网，实现西电东送打下了坚实的基础成立于20XX年3月6日的220kV紫东集控中心，是三门峡供电公司实现大集控模式的试点，涵盖了灵宝市除朱阳变以外的8个110kV变电站，值班人员达到43人，是一个人员多元化的大家庭，是全省参选站中建站最早、人员最多、工作最多的变电站 二、实习目的 实习的目的是理论联系实际，增强学生对社会、国情和专业背景的了解;使学生拓宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神;培养劳动观念，激发学生的敬业、创业精神，增强事业心和责任感;本次实习在学生完成部分专业课程学习后进行，通过本次实习，使学生所学的理论知识得以巩固和扩大，增加学生的专业实际知识;为将来从事专业技术工作打下一定的基础;生产实习是教学与生产实际相结合的重要实践性教学环节在生产实习过程中，学校也以培养学生观察问题、解决问题和向生产实际学习的能力和方法为目标培养我们的团结合作精神，牢固树立我们的群体意识，即个人智慧只有在融入集体之中才能最大限度地发挥作用。
通过这次生产实习，使我在生产实际中学习到了电气设备运行的技术管理知识、电气设备的制造过程知识及在学校无法学到的实践知识在向工人学习时，培养了我们艰苦朴素的优良作风在生产实践中体会到了严格地遵守纪律、统一组织及协调一致是现代化大生产的需要，也是我们当代大学生所必须的，从而近一步的提高了我们的组织观念 我们在实习中了解到了工厂供配电系统，尤其是了解到了工厂变电所的组成及运行过程，为小区电力网设计、建筑供配电系统课程设计奠定基础通过参观四川第一化工集团自动化系统，使我开阔了眼界、拓宽了知识面，为学好专业课积累必要的感性知识，为我们以后在质的变化上奠定了有力的基础 通过生产实习，对我们巩固和加深所学理论知识，培养我们的独立工作能力和加强劳动观点起了重要作用 三、实习内容 (一)安全教育 一 、安全教育学习的目的 二 、事故的发生及其预防 1、事故发生的因素 人为因素——不安全行为 物的因素——不安全因素 2、发生事故的认为因素 1)、管理层因素; 2)、违章： a、错误操作 b、违章操作 c、蛮干 3)、安全责任(素质)差 三、入厂主要安全注意事项 1、防火防爆 2、防尘防毒 3、防止灼烫伤 4、防止触电 5、防止机械伤害 6、防止高处坠落 7、防止车辆伤害 8、防止起重机伤害 9、防止物体打击 10、班前班中不得饮酒 四、设备内作业须知： 1、在各种储罐，槽车，塔等设备以及地下室，阴井，地坑，下水道或是其他密闭场所内部进行工作均属于设备内作业 2、设备上与外界连通的管道，孔等均应与外界有效的隔离 3、进入设备内作业前，必须对设备内进行清洗和置换 4、应采取措施，保持设备内空气良好 5、作业前30分钟内，必须对设备内气体采取采样分析，采样应 有代表性 6、进入不能达到清洗和置换要求的设备内作业时，必须采取相应的防护措施 7、在容器内工作时因照明良好，照明用电应小于等于36V的防 爆型灯具 8、多工种，多层次交叉作业应采取互相之间避免伤害的措施，并且搭设安全梯或是安全平台，比要时由监护人用安全绳栓作业人员进行施工 。
9、设备内作业必须有专人监护，并应有入抢救的措施及有效保 护手段 10、《设备内安全作业证》由施工单位负责办理，该项目的负责人或是技术员填写作业证，上检修作业单位应填写的各项内容 (二)、化工生产特点的简要介绍： 化工生产的特点是以天然气作原料，用直接催化法分式合成胺 1、原料，半成品，成品多分为易燃易爆或是有毒物 2、生产工艺多为高温，高压或是底温高压 3、生产的连续性强，自动化程度高、工业三废多，影响环境 (三)、学习和了解变电所的主要结构型式，结构种类和特点 (四)、学习和了解变电所的主要部件的生产技术资料，包 括：各种技术标准，图纸，专用设备说明书等 (五)、了解变电所的主要技术要求以及有关标准 (六)、了解工厂的生产组织管理情况，劳动定额和成本核 算的方法 (七)、了解工厂开展的新材料、新工艺、新技术的研究情况 (八)、实习期间进行了社会主义、爱国主义教育、进行爱 劳动、守纪律教育，进行安全、保密教育 三、常规型变电所设备选型 (a)、设备的选择配置应力求小型化，要保证技术先进、工作性能稳定可靠，质量有保证且售后服务跟得上 (b)、所内应采用两台主变，要求节能且有载调压型，一般采用S10或SZ10型变压器，S11型也在发展之列，变压器容量要根据电力负荷情况而定，但两台主变容量比不应超过1∶3，阻抗电压、变比、接线组别应相同，误差不超过 5%，为以后变压器并列运行提供条件。
(c)、所用变采用1～2台S10-50kVA/35/0.4kV直配变，装在35kV进线外侧或35kV母线上，所用变采用跌落熔断器控制 (d)、高压断路器应采用SF6断路器，35kV断路器采用LW8-35型，10kV断路器采用LW3-10型 (e)、35kV进线采用双回，为环网工程做好准备6)35kV母线使用LGJ__-120铝绞线，采用单母线不分段接线，10kV母线采用分段接线，出线4～6回为好 (f)、无功补偿容量按主变容量的10%～15%而定，采用BWF-200-1W型电容器，电压为星形接线 (g)、避雷措施：35kV线路采用避雷线，所内采用避雷针和避雷器两种避雷针使用镀锌圆钢焊接，装设在所区的4个角;避雷器采用金属氧化物避雷器，35kV侧装在母线上，10kV侧装在出线处 (h)、所内隔离开关操作机构上应设"五防"闭锁，由人工或由计算机综合自动化系统实现"五防" (i)控制、保护、测量部分采用计算机综合自动化管理系统 四、实习过程 1、安全教育 在实习开始时，学校组织我们到公司由专业人士对我们。
