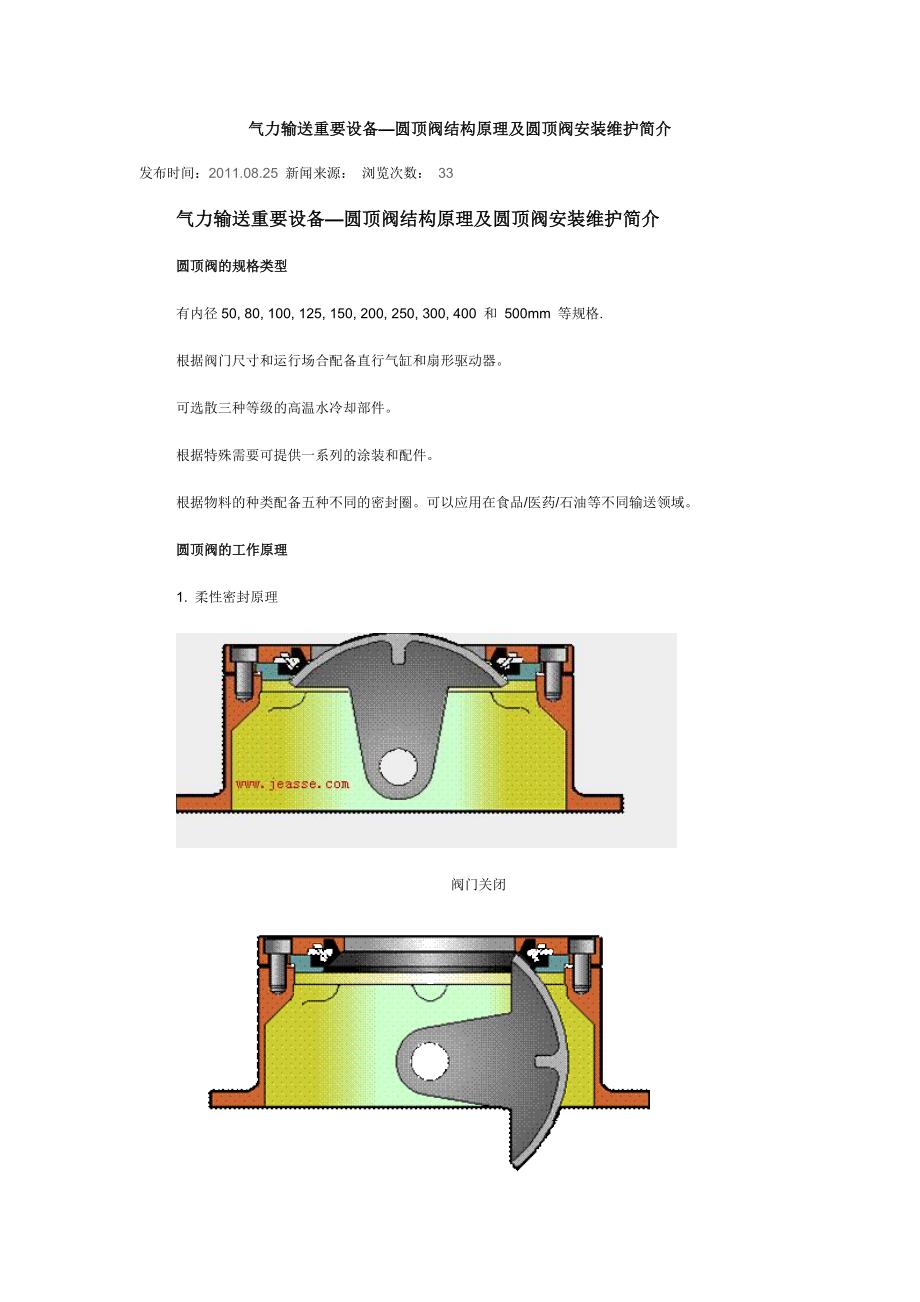

气力输送重要设备—圆顶阀结构原理及圆顶阀安装维护简介发布时间：2011.08.25 新闻来源： 浏览次数： 33 气力输送重要设备—圆顶阀结构原理及圆顶阀安装维护简介圆顶阀的规格类型有内径50, 80, 100, 125, 150, 200, 250, 300, 400 和 500mm 等规格.根据阀门尺寸和运行场合配备直行气缸和扇形驱动器可选散三种等级的高温水冷却部件根据特殊需要可提供一系列的涂装和配件根据物料的种类配备五种不同的密封圈可以应用在食品/医药/石油等不同输送领域圆顶阀的工作原理1. 柔性密封原理阀门关闭阀门开启密封圈密封圈充气膨胀卸压收缩0.3~0.5mm间隙2. 充气密封，柔性密封效果极好密封压力为0.5MPa无阻碍流通圆顶阀运行图（物料无阻碍通过圆顶阀）水冷却功能水冷却圆顶阀cooling water circuitsclosed open普通的圆顶阀适合于物料温度 < =200 ºC水冷却圆顶阀的三种规格 :PH1 ~ 上法兰水冷却 200 - 300 ºCPH2 ~ 上法兰＋圆顶水冷却 301 - 350 ºCPH3 ~ 上法兰＋圆顶＋阀腔水冷却 (如上图) 351 - 450 ºC另设物料直通管圆顶阀特点圆 顶 阀 特 点比 较操作性能无摩擦启闭，开启自如，不易卡涩，并且保证密封面在启闭过程中无摩擦损耗；快速启闭球阀：预紧力始终存在，易卡涩。
密封性能关闭后充气密封，柔性密封圈在高压作用下，仅仅贴住圆顶，其接合面呈带状，密封性能好；一般阀门无流道特性曲轴设计，阀门开启时全截面通流，并保护圆顶密封面；碟阀：阻塞通道，易堵灰智能保护自动监测密封气压并有报警功能，确保密封良好；一般阀门无其它特点1. 独特阀芯结构，能够横向切断物料柱；2. 高温或特殊场合，采用不同材料的密封圈，具备内水冷功能；可承受温度－208C ～＋4808C3. 一流元器件：气缸，限位开关，电磁阀，压力开关、密封圈，动作100万次无故障维修量小一般阀门无造价昂贵相对便宜l 圆顶阀是七十年代初期发明的除灰专用阀门，为铸铁壳体结构，内部安装有带有两个不锈钢转轴可旋转的铸铁圆顶，在阀门转顶中装有一个充气的圆顶密封圈l 由于该阀采用了柔性密封和独特的机械构造，具备卓著性能，所以被客户广泛认同，目前世界上已经有12，000多套该阀门在运行圆顶阀安装及维护说明圆顶阀组装注意事项1. 安装圆顶阀的轴承和轴时，涂２０号机油，并充填美孚SHC1500Ｉ润滑脂或３号、４号二硫化钼复合钙基润滑脂2. 圆顶阀处于全关状态时，球顶要处于阀体的中心位置3. 球顶与密封圈的间隙为30~50µm。
圆顶阀使用注意事项1. 圆顶阀旋转轴部位，每周加注一次润滑脂2. 当圆顶阀关闭时，密封压力应达到５公斤以上3. 圆顶阀的密封压力信号应作为系统运行的必要条件4. 当密封压力不能达到５公斤时，要马上检查气路，如系密封圈损坏所致，要立即更换密封圈5. 当圆顶阀作为入口阀\出口阀使用时，在气缸进气侧供气管路和密封气路中均应使用快速排气阀圆顶阀与碟阀比较1 上接头 2 顶板 3 上支撑环 4 密封圈 5 下支撑环6 密封垫 7阀体 8 气缸 9 气缸护罩 10 球顶 11 限位开关 12 转臂 13 下接头圆顶阀的独特结构设计圆顶阀与碟阀比较1）碟阀阻碍流道2）圆顶阀的结构更显合理本文共分 1页推荐产品：进料阀出料阀给料阀圆顶阀耐磨阀门陶瓷阀门电站阀门除灰阀门气动双闸板阀。
