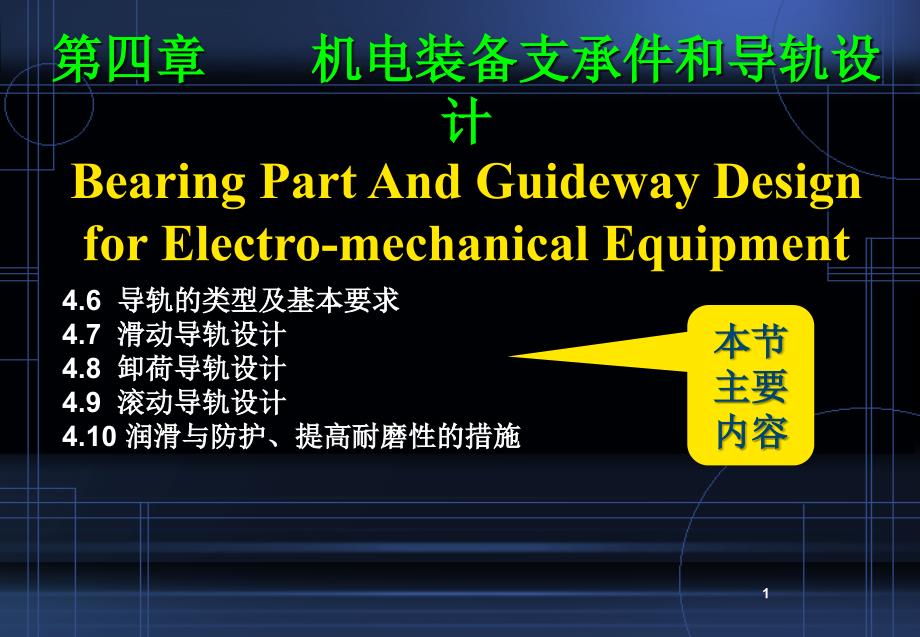

第四章 机电装备支承件和导轨设计 Bearing Part And Guideway Design for Electro-mechanical Equipment4.6 导轨的类型及基本要求 4.7 滑动导轨设计 4.8 卸荷导轨设计 4.9 滚动导轨设计 4.10 润滑与防护、提高耐磨性的措施 本节本节 主要主要 内容内容14.6 导轨的类型及基本要求4.61 功用和分类 功用：使运动部件沿一定的轨迹(直线或圆周)运动，并承受运动部件上的载荷即起导向和承载作用在导轨副中，运动的一方称作运动导轨，不动的一方称作支承导轨支承导轨用以支承和约束运动导轨，使之按功能要求作正确运动 2按运动导轨的轨迹分： 直线运动导轨副：一个直线运动自由度 圆周运动导轨副：一个旋转自由度 按导轨面间的摩擦特性分： 滑动摩擦导轨副：是其他类型导轨的基础，应用最广的一种 滚动摩擦导轨副：导向精度高，耐磨性好 液体摩擦导轨副：吸振性好，摩擦系数小 导轨面间有一层油膜，实现液体摩擦，导轨间不相 互接 触，摩擦因数为0.0005～0.0010，不会磨损，有利于保持 导轨的导向精度，在低速下不宜产生爬行，在机床上得到 广泛应用。
分类分类3按结构形式分 ：开式导轨和闭式导轨开式导轨：● 必须借助于运动件的自 重或外载荷，保证在一定 的空间位置和受力状态下 ，运动导轨和支承导轨的 工作面保持可靠的接触， 从而保证运动导轨的规定 运动●结构简单，但不能承受 较大颠覆力矩的作用 4闭式导轨： 借助导轨副本身的封 闭式结构，保证在变 化的空间位置和受力 状态下，运动导轨和 支承导轨的工作面都 能始终保持可靠的接 触，从而保证运动导 轨的规定运动 54.6.2 导轨副应满足的要求 1、导向精度 定义：运动导轨的实际运动方向与给定运动方向之间的偏差 影响导向精度的主要因素：导轨的几何精度、导轨的结构形式、装 配质量、导轨及其支承件的刚度和热变形等 2、接触精度 定义：导轨副摩擦表面的实际接触面积占理论接触面积的百分比 3、精度保持性 主要由导轨的耐磨性决定影响因素有磨损性质、载荷状况、 导轨材料、工艺方法和润滑防护条件等 4、低速运动平稳性 低速运动速度可达0.05mm/min 5、刚度 6、结构简单、工艺性好等64.7 滑动导轨4.7.1 材料与热处理对导轨材料的要求和匹配 ●材料应具有良好的耐磨性、摩擦因数小和动静摩擦因 数差小； ● 加工和使用时产生的内应力小，工艺性和尺寸稳定性 好及成本低等性能； ● 导轨副应尽量由不同材料组成，如果选用相同材料， 应采用不同的热处理或不同的硬度； ● 通常动导轨用较软、耐磨性低的材料，固定导轨用较硬和耐磨材料制造。
7导软材料匹配及其相对寿命导轨材料及热处理相对 寿命导轨材料及热处理相对 寿命 铸铁/铸铁 铸铁/淬火铸铁 铸铁/淬火钢1 2~3 ＞2淬火铸铁/淬火铸铁 铸铁/镀鉻或喷涂钼铸铁 塑料/铸铁4~5 3~4 8注：导轨导轨 材料前边为动导轨边为动导轨 ，后面为为定导轨导轨8导轨材料与热处理• 铸铁（灰铸铁、孕育铸铁、耐磨铸铁）铸铁是一种成本低、有良好的减振性和耐磨性、易于铸造和切削加工的金属材料灰铸铁： 应用最多的灰铸铁是HT200，铸铁—铸铁的导轨摩擦副适用于需要手工刮研的导轨；对加工精度保持性要求不高的中等精度和运动速度低的导轨孕育铸铁： 在铁水中加入少量孕育剂硅和铝而构成的孕育铸铁，可使铸件获得到均匀的强度和硬度 耐磨铸铁： 高磷铸铁、磷铜钛铸铁和钒钛铸铁高磷铸铁是指磷的质量分数高于0.3％的铸铁、耐磨性比孕育铸铁提高1倍多磷铜钛铸铁和钒钛铸铁是提高机床导轨耐磨性的好材料具有力学性能好、耐磨性比孕育铸铁高1.5～2.0倍、铸铁质量容易控制等优点，但成本较高目前多用于精密机床9铸铁导轨的淬火 ○ 接触电阻淬火淬硬深度很浅，对导轨耐磨性提高的幅度不大○感应淬火有高频与中频感应加热淬火两种，硬度可达45～55HRC，耐磨性可提高近两倍。
中频加热淬硬层较深，可达2～3mm高频与中频淬火后的导轨面要进行磨削加工火焰表面淬火的导轨因淬硬层深而使导轨耐磨性有较大的提高，但淬火后的变形较大，增加了磨削加工量 10电极间的短路电流控制在400～600A，工作时滚轮在20N的压力下与HT导轨保持接触导轨与滚轮接触产生电热效应 ,自行冷却淬硬深度0.15mm左右，硬度达55HRC11• 钢： • 采用淬火钢和氮化钢的镶钢导轨，可大幅度地提高 导轨的耐磨性 • 镶钢导轨材料有几类： ① 合金工具钢或轴承钢，牌号为9Mn2V、GrWMn、GGr l5 等整体淬硬，硬度≥60 HRC； ② 高碳工具钢，牌号为T8A、T10A等，整体淬硬，硬度 ≥58HRC； ③ 中碳钢牌号为45或40C r ，整体淬硬，硬≥48HRC； ④ 低碳钢，牌号为20 C r，渗碳淬硬，硬度≥61HRC ； ⑤ 氮化钢，牌号为38CrMoALA以，氮化处理，表面硬度≥850HV 12• 有色金属 • 用于镶装导轨的有色金属板的材料，主要有：锡青铜ZCuSn6Pb6Zn3、铝青铜ZCuAl9Mn2和锌合金ZZuAl-10-5等。
多用于重型机床的动导轨上，与铸铁的支撑导轨相配偶，用于防止撕伤、保证运动的平稳性和提高移动精度• 从摩擦状态和耐磨性来看，铝青铜ZCnAl9Mn2与锡青铜ZCuSn6Pb6Zn3相仿，抗磨料磨损的耐磨性比锌合金ZZnAl-10-5高，但锌合金的抗撕伤能力比较强从成本来看，铝青铜ZCnAl9Mn2比锡青铜ZCuSn6Pb6Zn3低，但比锌合金ZZnAl-10-5高13• 高分子材料 • 镶装高分子材料导轨具有摩擦因数低、耐磨性好、抗损伤能力强、低速时不易出现爬行、加工性和化学稳定性好、工艺简单和成本低等优点，在各类机床的动导轨上都有应用，在精密、数控和重型机床动导轨上的应用在逐渐增多塑料导轨可与不淬硬的铸铁导轨组成对偶摩擦副，也可与镶钢导轨组成对偶摩擦副 144.7.2 结构形式a)凸矩形 b)凹矩形 矩形导轨：刚度高，加工、检验和维修都较方便的优点 但矩形导轨存在侧向间隙，导向性差 矩形导轨适用于载荷较大而导向性要求略低的机床矩形 导轨的承载面(顶面) 和导向面(侧面)分开，精度保持性较 好导向面磨损量直接影响导向精度凹矩形导轨易存润 滑油，但也易积灰尘污物，必须进行防护。
直线运动导轨：直线运动导轨：15a)凸三角形 b)凹三角形 三角形导轨：承载面与导向面重合，磨损量能自动补偿，导向精度 较高顶角在60～120度内变化，顶角越小，导向精度越高，但摩 擦力也越大 ◆ 小顶角用于轻载精密机械，大顶角用于大型机械； ◆ 凸三角形支承导轨，不易积存切屑，不易存留润滑油，适用于不 易防护、速度较低的进给运动导轨； ◆ 凹三角形支承导轨，能得到较充足的润滑，除用于精密与大型机 床的进给导轨外，还可用于主运动导轨，但是必须很好地防护，以 免落入切屑和灰尘 1617a)凸燕尾形 b)凹燕尾形 燕尾形导轨：在承受颠覆力矩的条件下高度较小，用于多 坐标多层工作台，使总高度减小 ◆ 加工、维修较困难，磨损后不能自动补偿； ◆ 可用镶条来调整间隙，结构紧凑上三种导轨形状均由直线组成，称为棱柱面导轨 18a)凸圆形 b)凹圆形 圆形导轨：制造方便，工艺性好，但磨损后难于调整间隙 多用于只承受轴向力的部件，如立式导轨 天津海特直线轴承19直线运动导轨的组合形式：双矩形组合：两条矩形导轨的组 合突出了矩形导轨承载能力较大 的特点，但导向性稍差。
多用 于普通精度的机床和重型机床 ○由一条导轨的两侧导向时，为 窄式组合； ○分别由两条导轨的外侧导向时 ，为宽式组合 ○导轨受热膨胀时宽式组合的矩 形导轨比窄式变形量大，调整时 应留较大的侧向间隙，因而导向 性较差双矩形导轨窄式组合比 宽式用得更多一些 20双三角组合： 两条三角形导轨的组合突出了三角形导轨的优 缺点 ○ 导向性和精度保持性； ○ 由于超定位，加工、检验和维修都比较困难 ○ 多用于精度要求较高的机床，如丝杠车床、单柱坐标镗床 和齿轮加工机床等 21矩--三角组合：兼有导向性好、制造方便和刚度高的优点，承载能力优 于双三角组合，导向性优于双矩形 组合，工艺性介于二者之间，应用 广泛 双圆柱导轨：常用于只受轴向力 的场合，如拉床、攻螺纹机和机 械手等 22旋转运动的导轨：平面环形导轨只能承受轴向载荷，因而必须与主轴联合 使用，由主轴来承受径向载荷这种导轨适用于由主轴 定心的各种回转运动导轨的机床，例如立式车床 2．锥面导轨母线倾角在15度～45度范围内变化，常取30度除轴 向载荷外还能承受一定的径向载荷 1．平面环形导轨承载能力大、结构简 单、工艺性较好、制造方 便的优点。
23双锥面(V形)导轨 除轴向载荷和径向载荷外，能承受一定颠覆力矩其缺 点是工艺性差，在与主轴联合使用时既要保证导轨面的 接触，又要保证导轨面与主轴的同心是相当困难的，因 此有被平面环形导轨取代的趋势 20度～70度244.7.3导轨压强计算◆ 分析导轨面上的受力和比压；◆ 探讨合适的导轨结构，减小导轨的比压；◆ 力求磨损均匀，使导轨结构上保证磨损后对加工精度影响尽可能的小；◆磨损后能调整间隙25比压计算：许用压强的计算方法，见表5-2（导轨的许用压强）264.7.4 静压导轨工作原理与静压轴承相同在导轨的油腔中通入一定压强的润 滑油，使动导轨微微抬起，在导轨面间充满润滑油所形成的油膜， 使导轨处于纯液体摩擦状态 优点： ① 静压油膜使导轨面分开，导轨即使在起动和停止阶段也没有磨 损，精度保持性好 ② 静压导轨的油膜较厚，有均化误差的作用，可以提高精度 ③ 摩擦因数很小，大大降低传动功率，减少摩擦发热 ④ 低速移动准确、均匀，运动平稳性好 ⑤与滚动导轨相比，静压的油膜具有吸振作用 缺点： ① 结构比较复杂，增加了液压设备 ② 调整比较麻烦多用于精密级和高精度级机床的进给运动和低速运动导轨。
27284.8 卸荷导轨设计机械卸荷导轨 导轨上的一部分载荷由支承 在辅助导轨面4上的滚动轴 承3承受卸荷力的大小通 过螺钉1和碟形弹簧2调节卸荷点的数目取决于动导轨 的载荷和卸荷系数的大小 为了减小滚动轴承的支承轴 的中心线与支承导轨面不平 行的影响，可 以采用自动调 心的球面轴承 29• 卸荷导轨的特点和应用：○采用卸荷导轨可以减轻支承导轨的负荷和降低导轨的静摩擦因数；○提高导轨的耐磨性和低速运动的平稳性，减少或防止爬行；○ 手动操作的部件采用卸荷导轨后，可使操作轻便；○ 卸荷导轨由于导轨面仍然是直接接触的，刚度较高○ 卸荷导轨多用于要求精度高和接触刚度高的机床○ 导轨的卸荷方式有液压卸荷、机械卸荷和气压卸荷，其中液压和机械卸荷方式应用较多 304.9 滚动导轨设计滚动导轨是在静、动导轨面之间放置滚动体如滚 珠、滚柱、滚针或滚动导轨块而构成的滚动导轨与滑动导轨相比具有以下特点1) 摩擦因数小(0.003～0.005)，运动灵活；(2) 动、静摩擦因数很接近，因而起动阻力小， 低速运动平稳性好，不易发生爬行3)可以预紧，刚度高31(4) 寿命长 (5) 精度高定位精度可达0.1~0.2μm，重复精度 可达0.2μm。
(6) 润滑方便，可以采用润滑脂，一次装填，长期 使用 (7) 由专业厂生产，可外购选用 (8) 结构比较复杂、制造比较困难、成本比较高 (9) 抗振和抗冲击能力差，对灰尘屑末较敏感，必 须有良好的防护装置 3233滚动导轨设计举例：34353637PC是当量载荷求导轨的额定寿命：38计算额定动载荷，根据算出的额定动载荷，。
